  1. -저탄소 녹색성장- 제 안 서 ASD SYSTEM(연도 자동 댐퍼) 설치 제안 • 실용신안 특허 • 에너지 관리공단 인증 • 에너지 절약 우수설비

  2. 목 차 • 회사소개 / 연혁 2~4 • 관련 법률, 보일러 방식 5 • ASD기술특허 보유 / 기술도입증명서 / 선정 6~8 • ASD 증빙자료 및 필요성 / 대기환경 보존 법령 자료 9~10 • 에너지 절감원리 / ASD개요 / 계통도 11~13 • ASD의 자동조절 SYSTEM 부품사양14 • ASD 구조 및 명칭 / MATERIAL LIST / 설치 사례 사진 15~17 • ASD 작동원리 / 절감원리 / 적용효과 / 안전대책 18~24 • ASD 적용 사례 L사, G사, KT전화국 화곡건물 25~32 • 공사실적 l / ASD 공사실적 33~41 • ASD 계약서 및 실적 증명원 42~43 • 설치 우수 절약 사례 발표 44

  3. 회 사 소 개 ㅣ 지구온난화 대비 저탄소 녹색 성장을 지향하는 현 정책에서 미국 에너지관리청 . 미국 글로벌 회사의 에너지 기술을 도입하여 주력사업인 에너지 절감 기술로 연소 효율을 높이고 리스크 관리 및 보일러 수명을 연장시켜 원가 절감과 아울러 경쟁력 있는 국가 산업의 역군이 되고자 합니다. 1974년 3월 26일 권 임 중 본사: 서울시 강남구 논현동 2-13 신정빌딩 2층 T. (02) 548-4009 F. (02) 548-4060 기술업무센터: 서울 중구 을지로3가 108번지 동일빌딩 302호 공장: 경기도 부천시 춘의동 194-1 건설업, 전문공사, 제조, 기타 수입업무 각종 전자식 용접기 공장 자동화 장치 PNEUMATIC TUBE SYSTEM (PTS) 연도 자동 댐퍼 SYSTEM (ASD) 목표 설립일자 대표자 소재지 업종 주생산업무

  4. 회 사 소 개 ㅣㅣ 1.무선기술사 (체신부 장관-국제 1급 면허 -63.06.02) 2. 미국 시카고 주재 열기계 자동화 과정 (79.02.04) 3. 미국 G.E/ MCC POWER사 자동 기술 연수 2년간 교육(79.04.01~81.04.03) 4.미국 Lamson공장 기술 9개월연수(81.10.07~) 1. 초음파 응용 유량 측정계 2. 에너지 절약 연도 자동 댐퍼 SYSTEM 3. 다용도 전자식 용접기 1. 포항제철 내 압연설비의 미국 최신방식의 Diagnosis System (진단장비) 2. 포항제철 내 대형 용광로용 초고속 PNEUMATIC TUBE SYSTEM (PTS). 기술교육/보유 특 허 기술이전 ㈜ 동 양 무 공 Oriental Trading & Eng,co., LTD 3

  5. 회 사 연 혁 철도궤도공사,기타전문공사 진출 설립(법인NO : 110111-0161101) 에너지 절감 기술 교육 연수(B.N.L& , A.G.A , G.E, U.S.A) For Automatic Temperature Controls인증(MCC Power, U.S.A) Pneumatic Tube System & 자동화 용접기, 보일러 연도 자동댐퍼 공사 등 수주병행사업 보일러 연도자동 개폐 장치(실용실안, 특허 제 4313호) Boiler 연도 자동댐퍼 에너지 절약 채택 및 보급 (동력자원부장관 -지도29534-3137) 보일러 연도 자동 댐퍼 주력 사업 전환 보일러 연도자동배기 조절장치 17.1%에너지 절감 확인 (미국 ANSI 연구소, 대덕연구소, 에너지관리공단 입증-G-03-119) 에너지 절약 우수 설비 최종 선정(에너지관리공단-지금520-10584) 에너지 절감,저탄소, Nox 감소 효과 검증 (C.I.I, U.S.A, 한국과학기술정보 연구원(kisti.re.kr)) 연도 자동댐퍼-화실열 손실 방지장치. 에너지총설(하)권 (차재호 박사-한국에너지 정보센터) 에너지 절약장치 보급활성화(검사,교육,홍보) -산업자원부장관-(에관-2892) 에너지 절약장치 설치 제안 및 계도(서울시장-기담 7791) 74. 03. 26 79.02~82. 81. 04. 30 84.03~98.08 89. 10. 24 91. 04. 20 94.04~ 99. 09. 30 01. 12. 04 02. 10. 19 03. 11. 17 05. 11. 01 08. 6. 19~

  6. ASD - Auto Stack Damper system (연도 자동댐퍼) • 관련 법률 ► 건축물 설비기준에 관한 규칙 제 13조(난방설비) 및 동칙 제 14조(배연설비) ►에너지 이용 합리화 법 시행령 제 31조 (에너지 절약형 시설 등). - 조세 특례제한법 시행 규칙 제13조(에너지 시설 등)-법인세 또는 소득세 20%감면 ►열사용 기자재 관리규칙 제34조(검사기준) ► 친환경상품 구매촉진에 관한 법률 제 3조(친환경 상품의 구매촉진을 위한 책무) • 보일러 방식 ►비례제어식 –에너지절감율 5% ± α(최신 보일러 경우) ► On-off 식–에너지절감율 10% ± α ► Step식 –에너지절감율 10% ± α ※직고열 에너지 사용 시는 12~31% (최신 보일러 경우5% ± α)까지 절감할 수 있음 단, 외기 온도에 따라 다소 차이가 있을 수 있음 ※저녹스 버너와 병행하여 사용 할 경우 NOX, 55~80% 저감 효과 5

  7. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 기술 특허 및 보유 (1) 6

  8. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 기술 도입 증명서 7

  9. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 우수설비 선정 설치 제안 (2) 8

  10. ASD - Auto Stack Damper system (연도 자동댐퍼) -증빙자료- 9

  11. ASD - Auto Stack Damper system (연도 자동댐퍼) -ASD 필요성 및 대기환경 보존 법령자료- 10

  12. ASD - Auto Stack Damper system (연도 자동댐퍼) • 에너지 절감 원리 - 미국 ANSI 연구소 / 대덕 연구소 인증- 11

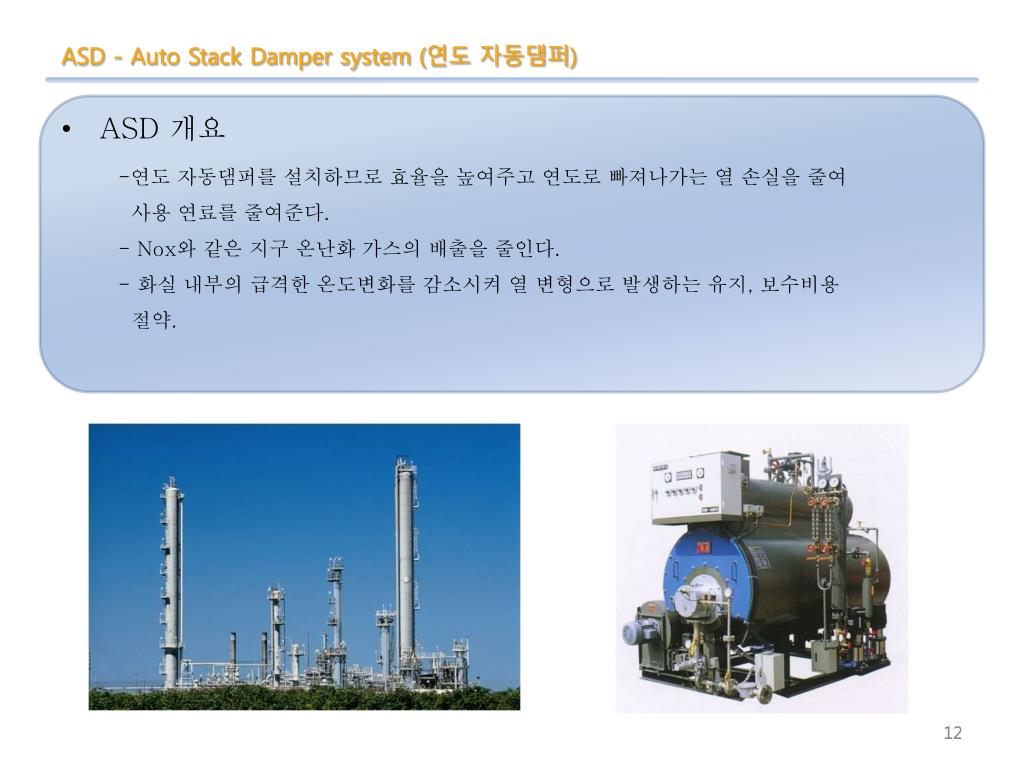

  13. ASD - Auto Stack Damper system (연도 자동댐퍼) • 연도 자동댐퍼를 설치하므로효율을 높여주고 연도로 빠져나가는 열 손실을 줄여 • 사용 연료를 줄여준다. • Nox와 같은 지구 온난화 가스의 배출을 줄인다. • 화실 내부의 급격한 온도변화를 감소시켜 열 변형으로 발생하는 유지, 보수비용 • 절약. • ASD 개요 12

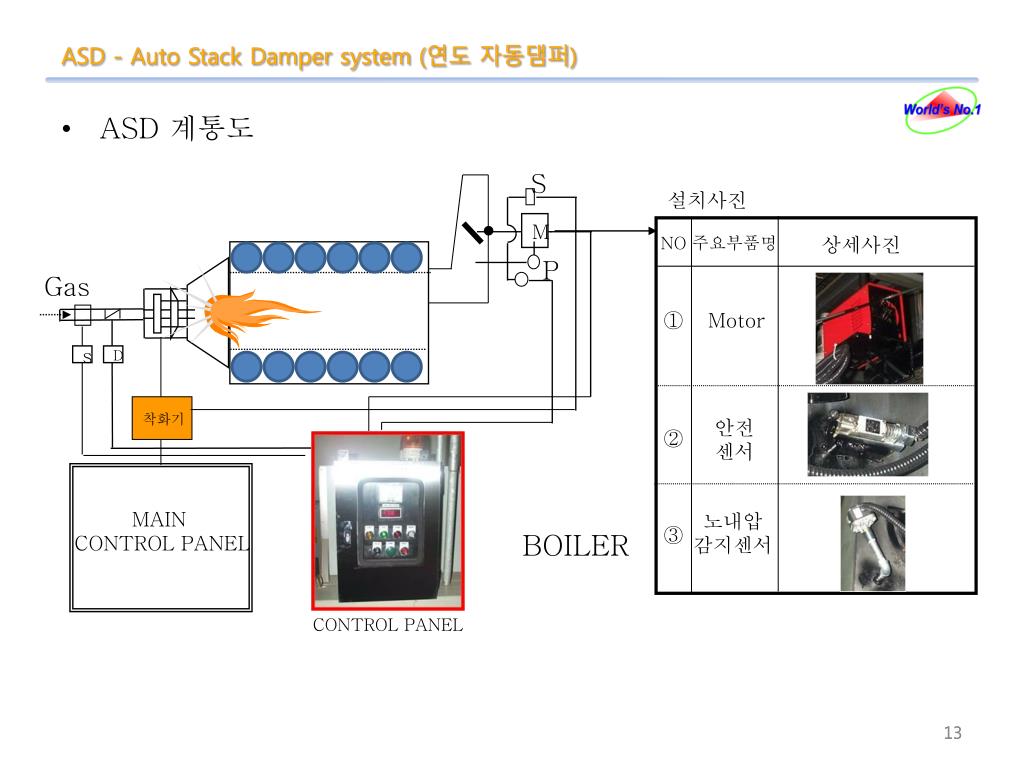

  14. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 계통도 S 설치사진 M NO 주요부품명 상세사진 P Gas ① Motor s D 착화기 안전 센서 ② MAIN CONTROL PANEL 노내압 감지센서 ③ BOILER CONTROL PANEL 13

  15. ASD - Auto Stack Damper system (연도 자동댐퍼) 연도 자동댐퍼의 구조 및 명칭

  16. ASD - Auto Stack Damper system (연도 자동댐퍼) • 연도 자동 댐퍼의 MATERIAL LIST

  17. ASD - Auto Stack Damper system (연도 자동댐퍼) • 연도 자동댐퍼의 자동조절 SYSTEM 주요 부품사양 1.DISPLAY 1-1. DIGITAL DAMPER DEGREE DISPLAY (DP-100) 1-2. VOLT METER (INDICATOR)(SL-68) 2.SENSOR 2-1. FLOW DETECTOR (FD-250) 2-2. PRESSURE SENSOR (GW-500) 2-3. DAMPER ANGLE DETECTOR (AD-300) 2-4. SAFETY UNIT (CE14-033) 3.MOVING PART 4. CONTROL PART 3-1. ACTUATOR(M904E) 4-1. PANEL (ADS-300)

  18. ASD - Auto Stack Damper system (연도 자동댐퍼) < 센서작업후> < 콘트롤작업후> < 댐퍼작업후 > • 공기식 • 전기식 • 유압식 설치 작업사진 <POSCO>

  19. ASD - Auto Stack Damper system (연도 자동댐퍼) • 작동 원리 정지공정(Stand-by) 댐퍼를 닫아 노내 잔열을 보존한다. Pre-purge공정 Post-purge공정 미연소개스, 미분등을 배출하기 위해 개방된 댐퍼를 유지한다. 미연소개스, 미분등을 배출하기 위해 댐퍼를 개방한다. 연소공정(Combustion) 보일러 부하에 따라 댐퍼를 조절하여 노내압을 유지하고 효율을 높인다. • 절감 원리 Gas Gas Gas BOILER BOILER 저 부하시 연소가스는 적게 발생하므로 연도 댐퍼를 Half Open. 연소가스는 충분히 빠져 나가고 화실 내부는 보온하여 에너지 절약. 고부하시 연소가스가 많이 발생하므로 연도 댐퍼를 Full Open. 연소가스가 충분히 빠져 나가도록 한다. 정지시 연도 댐퍼를 Close. 화실 내부를 보온하여 에너지 절약.

  20. ASD - Auto Stack Damper system (연도 자동댐퍼) • 현황 • 현재 기존 보일러나 냉온수기에는 수동 연도 댐퍼가 설치되어 있으나 이것을 • 자동 연도댐퍼로 설치하면 • 장점 • 에너지 절약 • ▪ 보일러 및 냉온수기 : 에너지 절약효과 (최신 보일러의 경우 평균 5% ± α) • 환경개선 • ▪ 대기 온난화 가스(질소산화물(Nox)의방출을 55~80%까지 줄임. • (저탄소 녹색성장 비전 선언에 참여시 정부 정책 이행, 에너지 낭비 요소제거, 효율 ) • 유지 보수비 절감 • ▪ 보일러 수명 연장(노내의 급격한 온도변화와 공동 연도를 통해 유입되는 연소가스를 막아 고장 및 변형을 방지하여 유지보수에 소모되는 비용 절감.) 19

  21. ASD - Auto Stack Damper system (연도 자동댐퍼) • 에너지 절감 / 수명 연장 원리 - 보일러 가동에 따른 화실 온도의 변화 - Energy Saving Point • 보일러 부하가 줄어들수록 화실 온도도 급격히 떨어진다. • ASD를 설치하면 연도 댐퍼를 닫아 외부로 나가는 에너지(화살표 부분)를 보존할 수 있다. • Start-up시에도 온도가 높은 점에서 출발 Cool down rate가 길어 Thermal stress 감소 효과가 매우크다 20

  22. ASD - Auto Stack Damper system (연도 자동댐퍼) • 에너지 절감 원리 - ASD 설치 후 수관 내 수온의 변화 - 온도 정지 온도 가동 온도 • ASD 설치 후 수관 내 수온이 더 천천히 식는 것을 알 수 있으며 일정 온도를 기준으로 자동 운전을 했을 때 가동 횟수가 줄어드는 것을 알 수 있다. • 가동 정지 시 ASD가 연도댐퍼를 닫아 화실 내 보존된 열 에너지가 수관 내 수온을 유지시켜 주기 때문에 더 천천히 식게 된다. 시간 21

  23. ASD - Auto Stack Damper system (연도 자동댐퍼) • 적용효과 –설치 후 효과 – • ASD(연도자동댐퍼)를 설치하면 • * 가동 중 잠시 꺼졌을 때 연도를 닫아 노내 열을 보존하여 에너지를 절감한다. • * 굴뚝의 과도한 공간을 줄여주어 쓸모 없이 배출되는 에너지를 절약한다. • * 적정 노내압을 형성, 화실의 연소환경을 안정시켜 효율적인 연소를 도와준다. • * 화염을 둥글게 만들어 전열면적을 넓게 해 주는 효과가 있다. • * 화실의 급격한 온도변화를 막아 내부 부품의 열변형, Thermal Stress로 인한 • crack 등 시설 파손의 위험을 줄인다. • * 설치 전 보다 Nox와 같은 환경오염물질의 생성을 억제한다. 22

  24. ASD - Auto Stack Damper system (연도 자동댐퍼) • 에너지 절감 추이 설치 前 설치 後 • 계산식 = (풍량 × 비열 × 온도차) ÷ LNG 발열량 × 보정계수 × 가동시간 = (10,800㎥/h × 0.313kcal/㎥ × 23℃) ÷ 9,500kcal/㎥ × 80% × 24h/일 = 157.1㎥/일 ☞보정계수 : 보일러 효율 및 외기온도에 대한 영향을 감안하여 나타내기 위한 계수치. 23

  25. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 의안전대책 • 역화 방지장치 • * 댐퍼가 열려야만 점화가 되도록 INTERLOCK 시킴. • 과다 노내압 검출장치 • * 가동 중 노내압이 기준치 이상이면 연도 댐퍼를 강제로 OPEN 시킴. • 자동/수동 전환장치 • * 수동으로 전환하여 설치 전과 같은 상황으로 가동할 수 있도록 함. • 자체 진단장치 • * 자체 진단으로 이상 있을 시 연도 댐퍼를 강제로 OPEN 시킴. • 연도 댐퍼 강제 OPEN 장치 • * 이상이 있을 시 자동/수동으로 연도 댐퍼를 OPEN 시킴. • 경보장치 • * ALARM과 BUZZER로 근무자들에게 이상을 알림. • 과전류 보호 및 누전 차단 장치. • * 외부의 과전류로부터 System을 보호. 정상적인 가동 보장. • A/S 1년간 무료(1년 후 실비정산 외 부담 없음) • ※참고: 자동화 시설로 30년 수명 보장 24

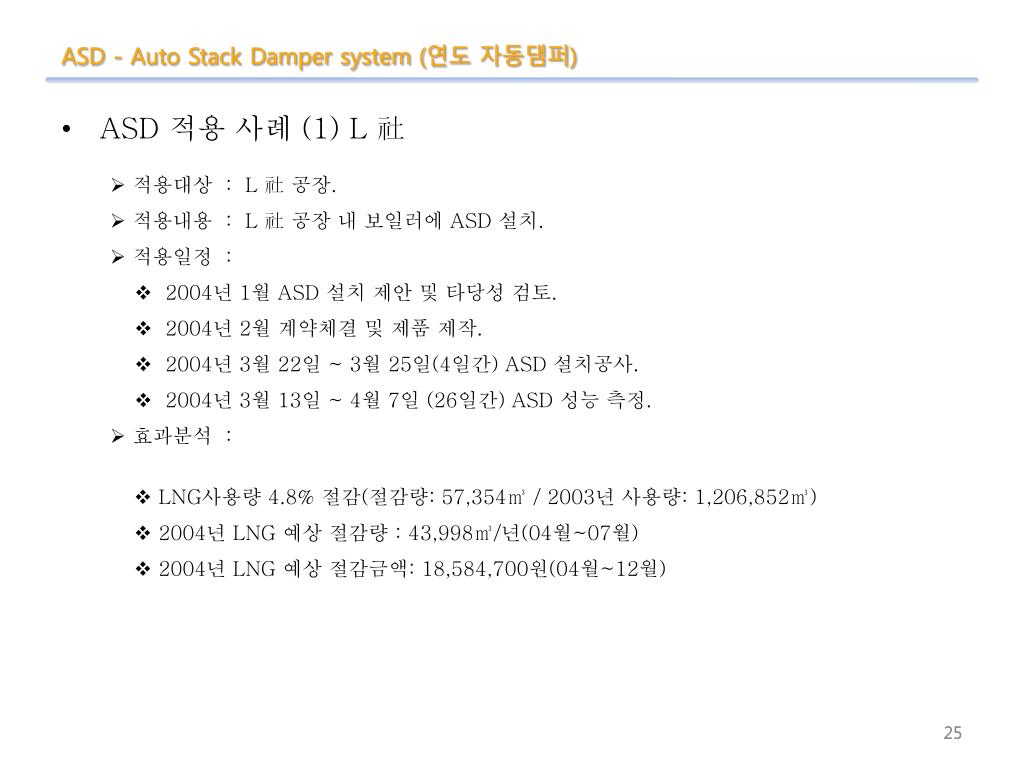

  26. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 적용 사례 (1) L 社 • 적용대상 : L 社 공장. • 적용내용 : L 社 공장 내 보일러에 ASD 설치. • 적용일정 : • 2004년 1월 ASD 설치 제안 및 타당성 검토. • 2004년 2월 계약체결 및 제품 제작. • 2004년 3월 22일 ~ 3월 25일(4일간)ASD 설치공사. • 2004년 3월 13일 ~ 4월 7일 (26일간) ASD 성능 측정. • 효과분석 : • LNG사용량 4.8% 절감(절감량: 57,354㎥ / 2003년 사용량: 1,206,852㎥) • 2004년 LNG 예상 절감량 : 43,998㎥/년(04월~07월) • 2004년 LNG 예상 절감금액: 18,584,700원(04월~12월) 25

  27. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 적용 사례 (1) L 社 26

  28. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 적용 사례 (2) G 社 • 적용대상 : G 社 공장. • 적용내용 : G 社 공장 내 보일러에 ASD 설치로 에너지 절약. • 적용일정 : • 2005년 3월~ 5월 ASD 설치 제안 및 타당성 검토. • 2006년 5월 계약체결 및 제품 제작. • 2006년 6월 ASD 설치공사. • 2006년 7월~12월 ASD 성능 측정. • 효과분석 : • LNG 사용량 6.58% 절감 • 2007년 LNG 예상 절감량 : 244,962㎥/년 (평균 3,722,824㎥/년 사용) • 2007년 LNG 예상 절감금액: 112,682,520원/년 (244,962㎥×460원) 27

  29. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 적용 사례 (2) G 社 28

  30. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 적용 사례 (2) G 社 29

  31. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 적용 사례 (2) G 社 30

  32. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 적용 사례 (3) 흡수식 냉온수기 31

  33. ASD - Auto Stack Damper system (연도 자동댐퍼) • ASD 적용 사례 (4) KT전화국(화곡지국)건물 • 적용대상 : KT 전화국(화곡지사) • 적용내용 : 건물 내 2.5톤 보일러 설치 • 효과분석 : • LNG사용 • 노내압 댐퍼 비례제어방식 약 11.5% 절감 • 노내 축열의 보전 시간 연장, 통풍 12.9%절감 • 연간 22.4% 절감 효과 • 우수 절약 사례 발표(91.12.06) 32

  34. 공 사 실 적 l <PNEUMATIC TUBE SYSTEM & 고주파 용접장치> 1984. 3. 1984. 9. 1986. 3. 1987. 4. 1988. 3. 1988. 6. 1988. 7. 1989. 4. 인천제철 카본 전기로용 기송관 장치 설치 포항제철 용광로용 High Frequency Ignite (고주파 착화장치) 설치 포항제철 코크스 공장 고주파 착화장치 설치 금호 타이어 고주파 유도 가열장치 풍산금속 고주파 용접장치 설치 풍산금속 고주파로용 기송장치 설치 서울대학병원 기송관 장치 설치 한국통신 Cable 가열장치 납품(13년간) 33

  35. 공 사 실 적 l 포항제철 COREX용광로용 기송장치 설치 한국중공업 전로용 기송장치 설치공사 한국중공업 고주파 용접장치 설치공사 풍산금속 용광로용 기송장치 설치 포항제철 전기용광로용 기송장치 설치 포항제철 고주파 용접장치 설치 삼성조선 고주파 용접기 설치 금강댐 Gate 자동제어장치 설치 괴산댐(한전) Gate 자동제어장치 설치 1990. 6. 1991. 3. 1992. 9. 1994. 9. 1995. 7. 1996. 4. 1996. 8. 1997.4. 1998. 8. 34

  36. 공 사 실 적 ll자동 연도 댐퍼(ASD) 35

  37. 공 사 실 적 ll자동 연도 댐퍼(ASD) 36

  38. 공 사 실 적 ll자동 연도 댐퍼(ASD) 37

  39. 공 사 실 적 ll자동 연도 댐퍼(ASD) 38

  40. 공 사 실 적 ll자동 연도 댐퍼(ASD) 39

  41. 공 사 실 적 ll자동 연도 댐퍼(ASD) 40

  42. 공 사 실 적 ll자동 연도 댐퍼(ASD) 41

  43. ASD - Auto Stack Damper system (연도 자동댐퍼) • 계약서 및 실적 증명원 (1) 42 <서울교대 - 물품구매표준계약서> <POSCO - 계약서>

  44. ASD - Auto Stack Damper system (연도 자동댐퍼) • 계약서 및 실적증명원 (2) 43 <LG전자 (구미) –계약서> <GM 대우 - 실적 증명원>

  45. ASD - Auto Stack Damper system (연도 자동댐퍼) • 설치 우수 절약 사례 발표 • ► (대외) 홈페이지확인 • 에너지공단 → 기술 정보 Net → 업종별기술사례 → 금속 • GM대우 • 제목 : Boiler Draft Control system 설치로 에너지 절감 • LG philips, LCD • 제목 : 보일러 연도 배기 자동 댐퍼 설치 • ► (대내) • 자체 사보 우수 절약 사례 발표 • KT 전화국 (화곡 지국) 44
