电子电路实验. 数字电路部分. 第一单元 基础测试性实验 第二单元 组合电路综合设计 第三单元 时序电路综合设计 第四单元 D/A 转换和只读存储器综合设计 第五单元 综合设计性课程设计. 第一单元 基础测试性实验. 实验一 TTL 、 HC 和 HCT 集成逻辑门的逻辑功能与参数测试. 实验一 TTL 、 HC 和 HCT 集成逻辑门的逻辑功能与参数测试. 1 .实验目的 掌握 TTL 、 HC 和 HCT 与非门主要参数的意义和测试方法。 加深对 TTL 、 HC 和 HCT 集成逻辑门的逻辑功能的认识。

Download Presentation

电子电路实验

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


5661198

电子电路实验

数字电路部分


5661198

第一单元 基础测试性实验

第二单元 组合电路综合设计

第三单元 时序电路综合设计

第四单元 D/A转换和只读存储器综合设计

第五单元 综合设计性课程设计


5661198

第一单元 基础测试性实验

实验一 TTL、HC和HCT集成逻辑门的逻辑功能与参数测试


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

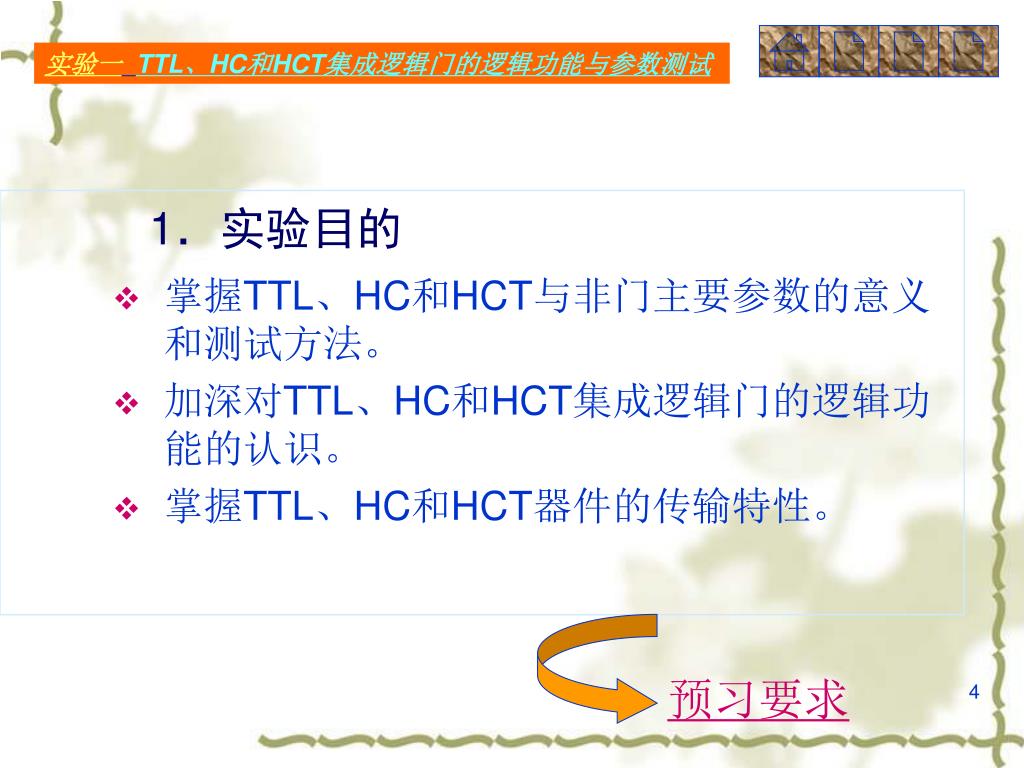

1.实验目的

  • 掌握TTL、HC和HCT与非门主要参数的意义和测试方法。

  • 加深对TTL、HC和HCT集成逻辑门的逻辑功能的认识。

  • 掌握TTL、HC和HCT器件的传输特性。

预习要求


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

2.预习要求

(1)了解TTL和CMOS与非门主要参数的意义和测试方法。

(2)熟悉TTL和CMOS与非门的外引线排列。

(3)借助EWB仿真软件检验设计结果,并做出分析。

(4)完成预习报告。

实验仪器


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

3.实验仪器:

(1)信号发生器一台、示波器一台。电流表万用表各一块;

(2)实验电路板一块;

(3)元器件及导线若干;

实验内容


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

4.实验内容:

1.(1) 测试TTL和CMOS与非门的主要参数ICCH、ICCL、IIS和NO。

2. (2)测试平均传输延迟时间tpd。

3. (3)测试TTL和CMOS与非门的电压传输特性。

4. (4)测试TTL和CMOS与非门的逻辑功能。

实验电路


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

5.实验电路:

图(一)扇出系数测试

图(二)用环行振荡器测tPd


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

图(三)电压传输特性

图(四)IIS的测试

选做题目


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

6.选作题目

1. 根据TTL、CMOS门电路的主要参数定义,设计测试电路对74LS00和74HC00的参数进行测试。

2. 用TTL或CMOS门设计单稳触发延时电路,要求延迟时间tp=1s,用LED显示。

实验报告要求


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

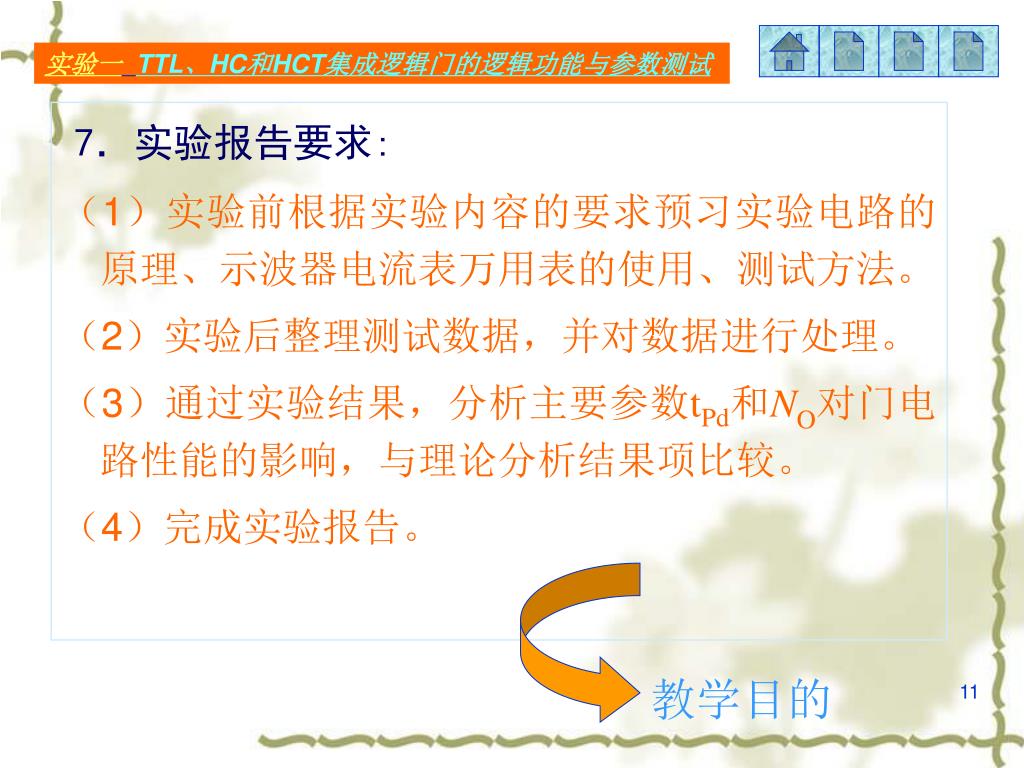

7.实验报告要求:

(1)实验前根据实验内容的要求预习实验电路的原理、示波器电流表万用表的使用、测试方法。

(2)实验后整理测试数据,并对数据进行处理。

(3)通过实验结果,分析主要参数tPd和NO对门电路性能的影响,与理论分析结果项比较。

(4)完成实验报告。

教学目的


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

8.教学目的:

  • TTL、HC和HCT集成逻辑门的逻辑功能与参数测试是数字电子技术的基础测试性实验。要求学生掌握TTL、CMOS与非门等电路主要参数的测试方法。

思考题


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

9.思考题

1. TTL和CMOS与非门不用的输入端应如何处理?

2. 为什么TTL与非门的输入端悬空相当于逻辑高电平?

3. 测量扇出系数NO的工作原理是什么?

4. 在什么情况下与非门输出高电平或低电平?其电压值分别等于多少?

5. 集成电路有关引脚规定接高电平,在实际电路中为什么不能悬空,而必须接VCC。


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

[思考题]

6. CMOS器件与一般TTL器件有什么不同?

7. 在什么场合下选用CMOS器件?

8. CMOS输入端电流可以超过1mA吗?为什么?

9. 两个TTL与非门输出并接会产生什么现象?

10.TTL电源电压允许的波动范围是多少,若超过其范围会产生什么现象?低于其范围会产生什么现象?

参考文献


5661198

实验一TTL、HC和HCT集成逻辑门的逻辑功能与参数测试

10.参考文献

1.数字逻辑与数字系统题解、题库与实验,白中英,北京:科学出版社,2001年。

2.电子技术基础实验,陈大钦,武汉:华中科技大学出版社,2001年。
