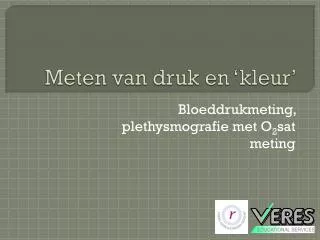

  1. Meten van druk en ‘kleur’ Bloeddrukmeting, plethysmografie met O2sat meting

  2. Druk, transparantie en kleur NIBD IBD CVD APD Wiggedruk en CO-meting Plethysmografie PFI O2sat

  3. Non invasieve bloeddruk Druk een arterie dicht, laat de druk aflopen en kijk goed bij welke druk het hart erin slaagt er weer bloed doorheen te laten stromen. Machine is nauwkeuriger dan de mens!Geen interpretatie verschillen Mens meet meer parameters!Warm/koud, klam/droog, regulair/irregulair

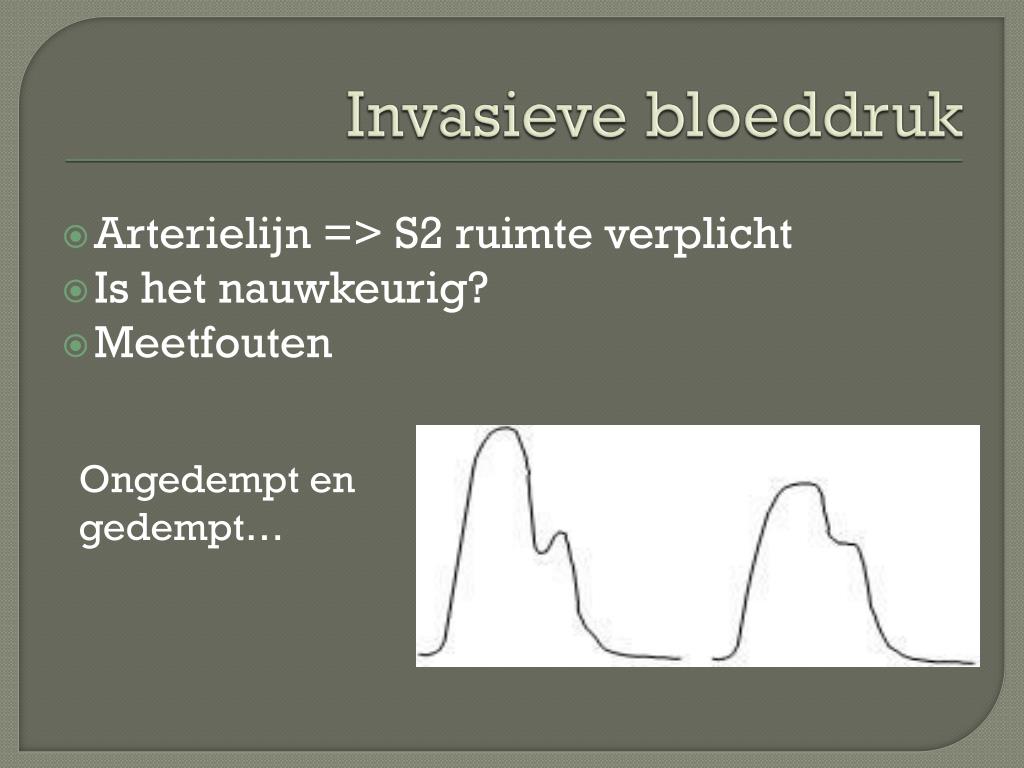

  4. Invasieve bloeddruk Ongedempt en gedempt… Arterielijn => S2 ruimte verplicht Is het nauwkeurig? Meetfouten

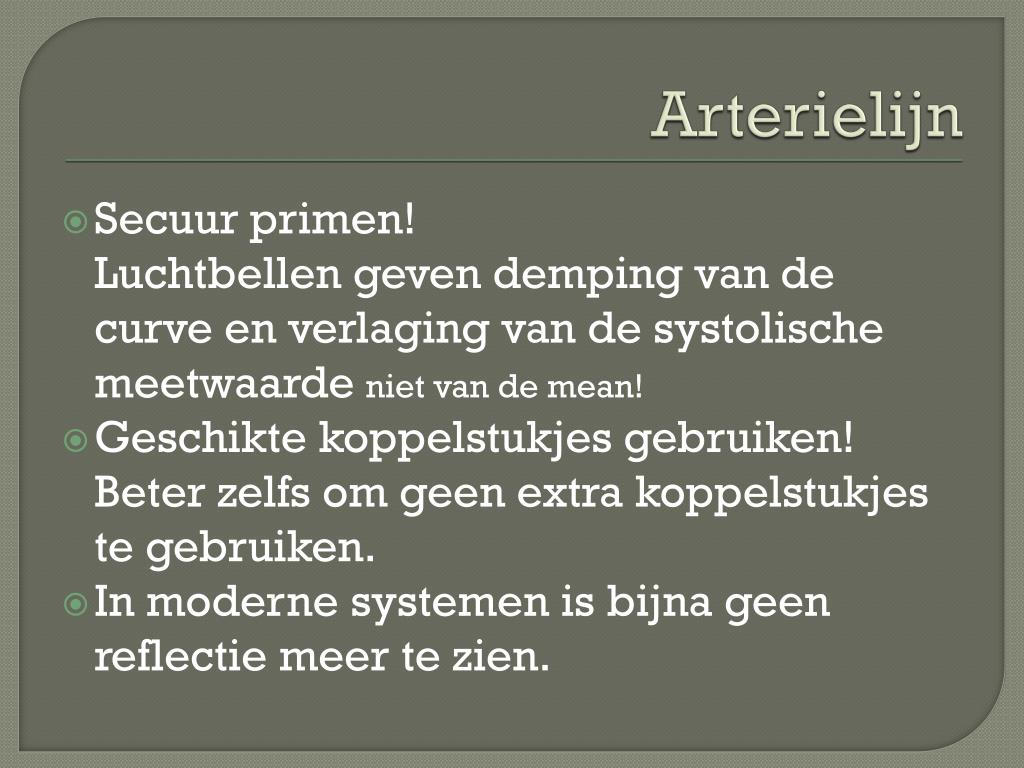

  5. Arterielijn Secuur primen!Luchtbellen geven demping van de curve en verlaging van de systolische meetwaarde niet van de mean! Geschikte koppelstukjes gebruiken!Beter zelfs om geen extra koppelstukjes te gebruiken. In moderne systemen is bijna geen reflectie meer te zien.

  6. Centraal invasieve metingen Centraal Veneuze Druk Arterie Pulmonalis Druk Wiggedruk (is niet hetzelfde als VenaPulmonalis druk, maar komt overeen) ThermodilutieCardiac Output meting

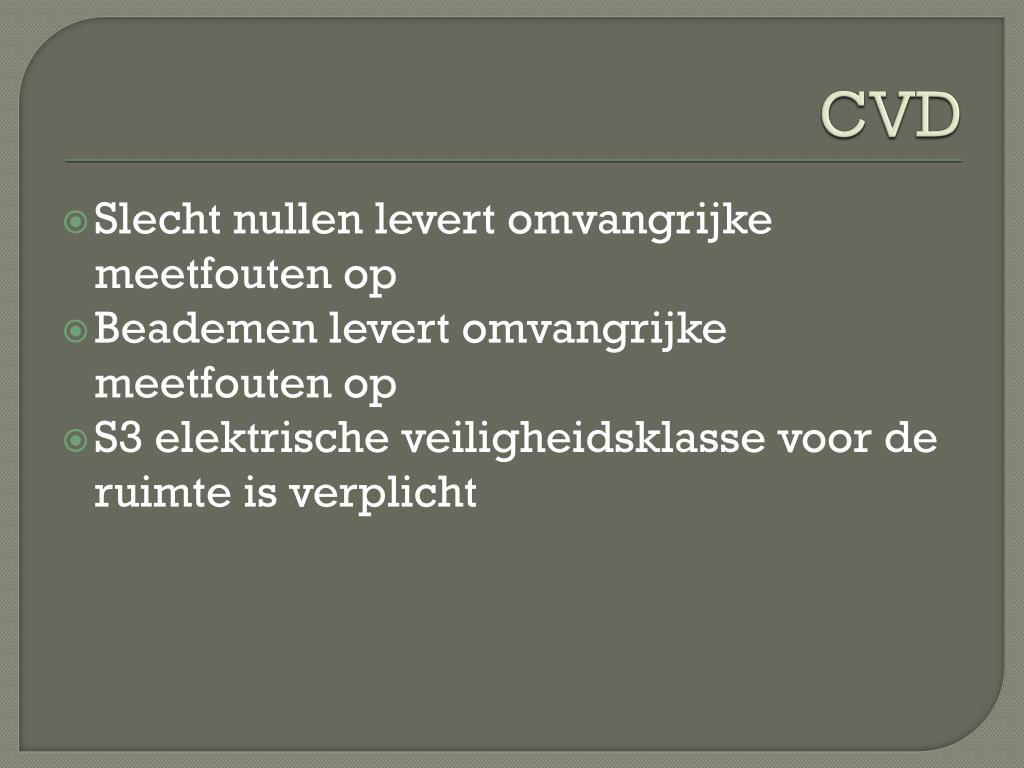

  7. CVD Slecht nullen levert omvangrijke meetfouten op Beademen levert omvangrijke meetfouten op S3 elektrische veiligheidsklasse voor de ruimte is verplicht

  8. APD Gewoonlijk gecombineerd met CVD meting(omschakelbaar met 3-wegkraantje) Dubbellumen katheter met 2 openingen:eindstandig distaal (APD meting)30 cm proximaal van einde (CVD meting) Beademen levert omvangrijke meetfouten op S3 elektrische veiligheidsklasse voor de ruimte is verplicht

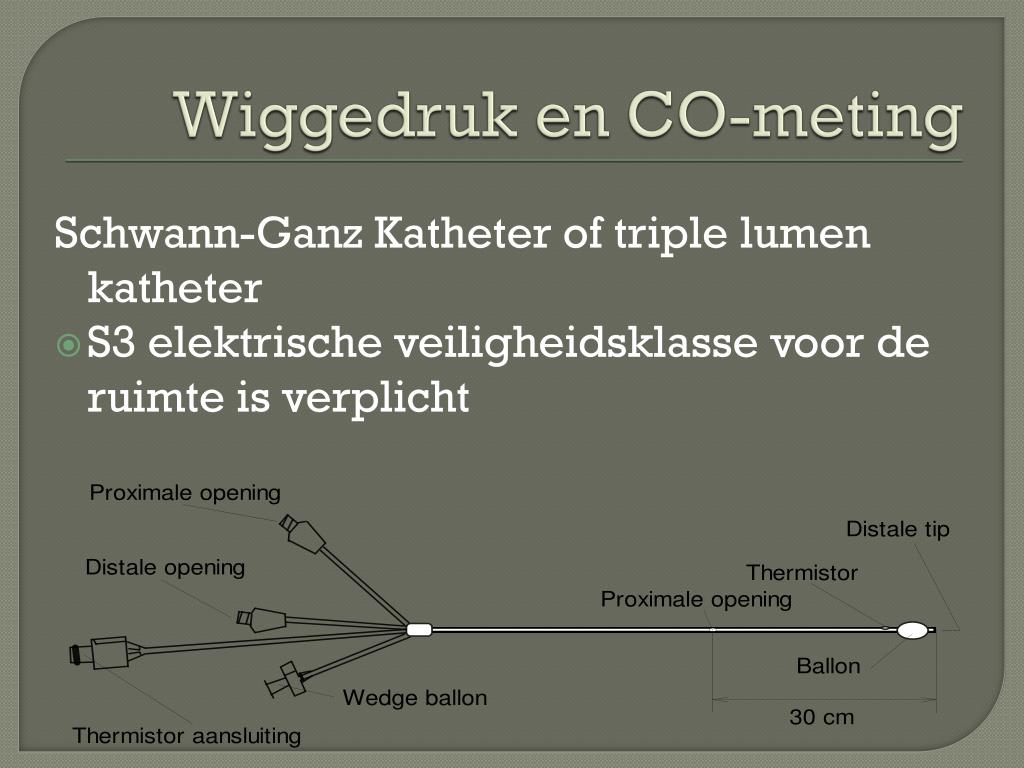

  9. Wiggedruk en CO-meting Schwann-Ganz Katheter of triplelumen katheter S3 elektrische veiligheidsklasse voor de ruimte is verplicht

  10. Plethysmografie Oorspronkelijk “het meten van volumeverandering” (foto WUR) In de anesthesie: foto-elektrische plethysmografie Interpretatie verschillen doorautomatische versterking

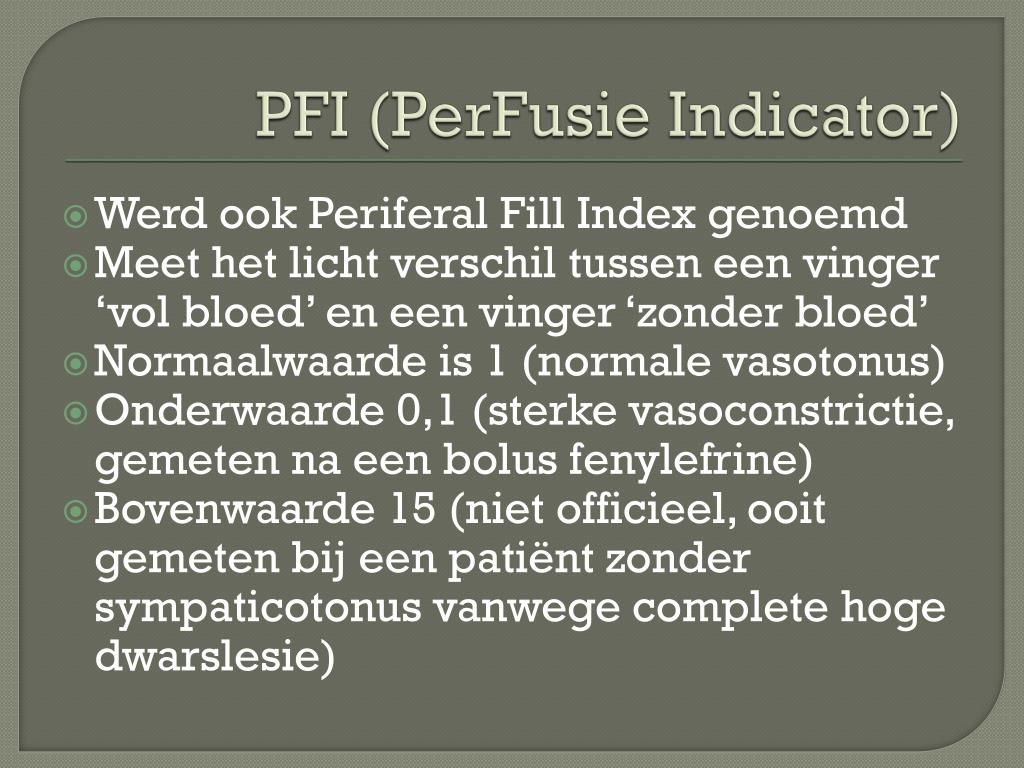

  11. PFI (PerFusie Indicator) Werd ook PeriferalFill Index genoemd Meet het licht verschil tussen een vinger ‘vol bloed’ en een vinger ‘zonder bloed’ Normaalwaarde is 1 (normale vasotonus) Onderwaarde 0,1 (sterke vasoconstrictie, gemeten na een bolus fenylefrine) Bovenwaarde 15 (niet officieel, ooit gemeten bij een patiënt zonder sympaticotonus vanwege complete hoge dwarslesie)

  12. Saturatie via plethysmograaf Meting met infrarood licht (niet zichtbaar) Meet het verschil in absorptie van licht in 2 golflengten in het infrarood HbO2 absorbeert een andere golflengte Uit het intensiteitsverschil volgt de saturatie Werkt niet goed bij koolmonoxide vergiftiging of cyanide (blauwzuurgas) vergiftiging, wel bij methemoglobinemie Geeft geen uitsluitsel over O2 transport!
