FONDAMENTI DI INFORMATICA

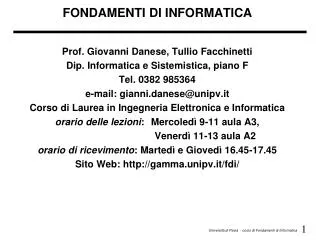

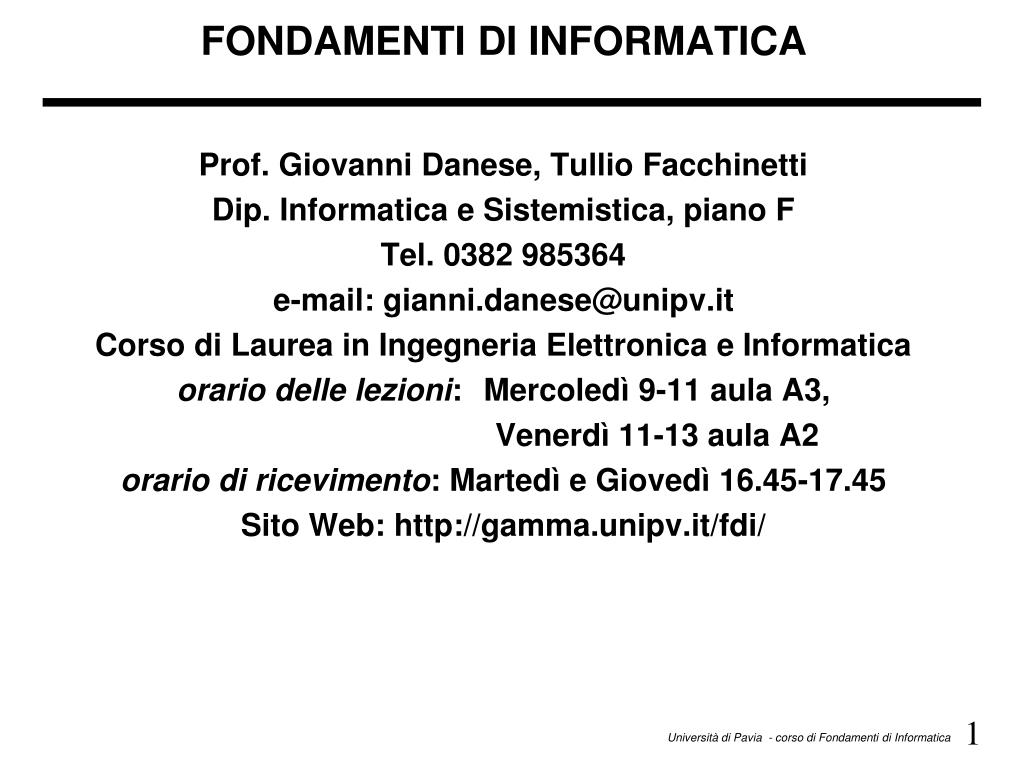

1. FONDAMENTI DI INFORMATICA Prof. Giovanni Danese, Tullio Facchinetti Dip. Informatica e Sistemistica, piano F Tel. 0382 985364 e-mail: gianni.danese@unipv.it Corso di Laurea in Ingegneria Elettronica e Informatica orario delle lezioni: Mercoledì 9-11 aula A3, Venerdì 11-13 aula A2 orario di ricevimento: Martedì e Giovedì 16.45-17.45 Sito Web: http://gamma.unipv.it/fdi/

2. Dip. di Ingegneria Industriale e dell’informazione

3. Dipartimento: PIANO F Io sono qui

4. Calendario delle lezioni e degli esami • Periodi di lezione (FdI è un corso annuale) 1) 30/9 – 20/12; 7/1 – 17/1 2) 5/3 – 16/4; 23/4 – 11/6 • 1a Sessione d’esame (per i corsi semestrali) 20/1 – 3/3 • 2a Sessione d’esame e Sessione di recupero 12/6 – 31/7; 1/9 – 26/9 • Per FdI nella 1a Sessione d’esame si può sostenere una prova di valutazione intermedia

5. Materiale didattico consigliato • Libri consigliati: J. Glenn Brookshear, “Informatica. Una panoramica generale”, Pearson, 2012, Milano. • In alternativa: • P. Tosoratti, “Introduzione all’Informatica”, Casa Editrice Ambrosiana, Milano. • Libri consultabili:G. Cioffi, V. Falzone, “Manuale di Informatica”, Edizioni Calderini, Bologna. • David A. Patterson, John L. Hennessy, “Struttura e progetto dei Calcolatori” Zanichelli, 2010, III Edizione • V. Cantoni, “Appunti delle lezioni di Fondamenti di Informatica”, a cura di A. Piccolini, Edizioni CUSL • Consultazione Internet

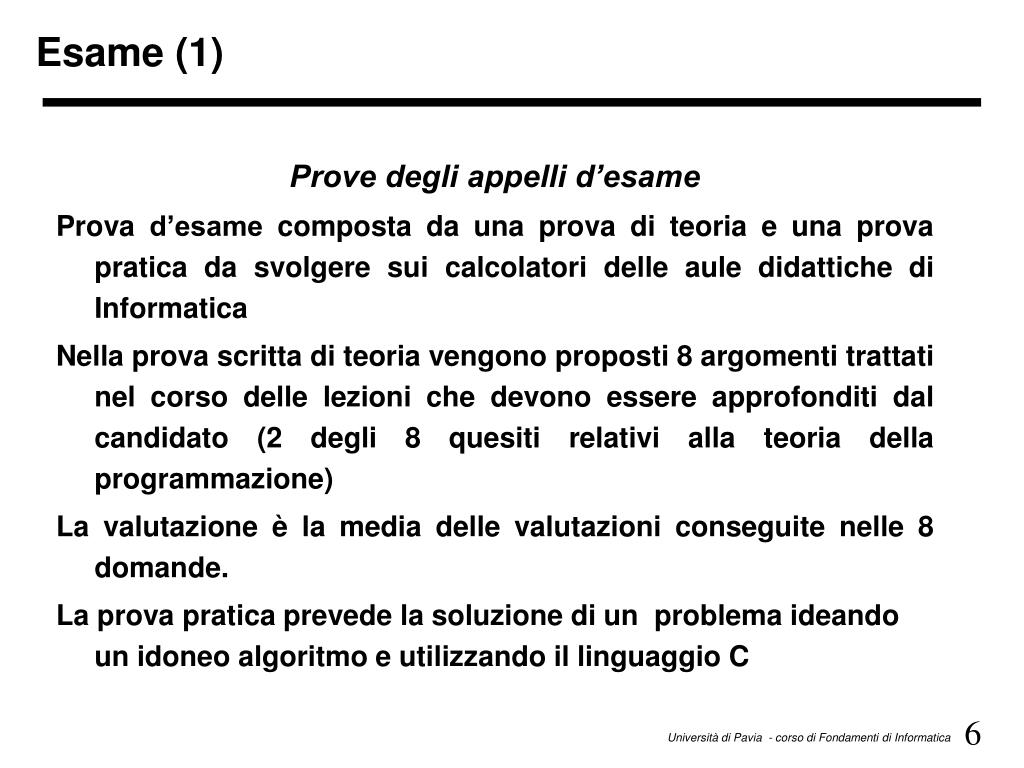

6. Esame (1) Prove degli appelli d’esame Prova d’esame composta da una prova di teoria e una prova pratica da svolgere sui calcolatori delle aule didattiche di Informatica Nella prova scritta di teoria vengono proposti 8 argomenti trattati nel corso delle lezioni che devono essere approfonditi dal candidato (2 degli 8 quesiti relativi alla teoria della programmazione) La valutazione è la media delle valutazioni conseguite nelle 8 domande. La prova pratica prevede la soluzione di un problema ideando un idoneo algoritmo e utilizzando il linguaggio C

7. Esame (2) Prove degli appelli d’esame Una valutazione sufficiente in ambo le prove consente il superamento dell’esame con valutazione globale ottenuta come media pesata delle singole valutazioni (pesi 3/5 e 2/5). È prevista una prova orale facoltativa con due finalità differenti: • nel caso in cui la valutazione globale risultante sia sufficiente, per permettere la modifica di tale valutazione globale; • nel caso in cui la prova scritta di teoria sia stata valutata insufficiente, ma superiore 16/30, per raggiungere una valutazione finale sufficiente.

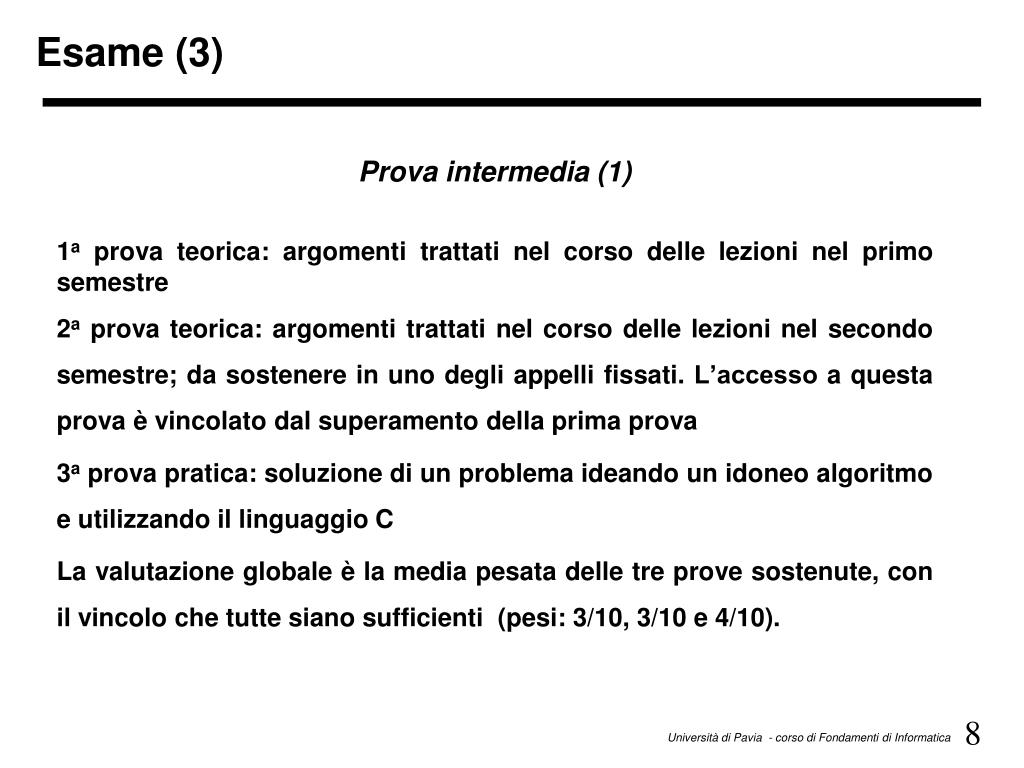

8. Esame (3) Prova intermedia (1) 1a prova teorica: argomenti trattati nel corso delle lezioni nel primo semestre 2a prova teorica: argomenti trattati nel corso delle lezioni nel secondo semestre; da sostenere in uno degli appelli fissati. L’accesso a questa prova è vincolato dal superamento della prima prova 3a prova pratica: soluzione di un problema ideando un idoneo algoritmo e utilizzando il linguaggio C La valutazione globale è la media pesata delle tre prove sostenute, con il vincolo che tutte siano sufficienti (pesi: 3/10, 3/10 e 4/10).

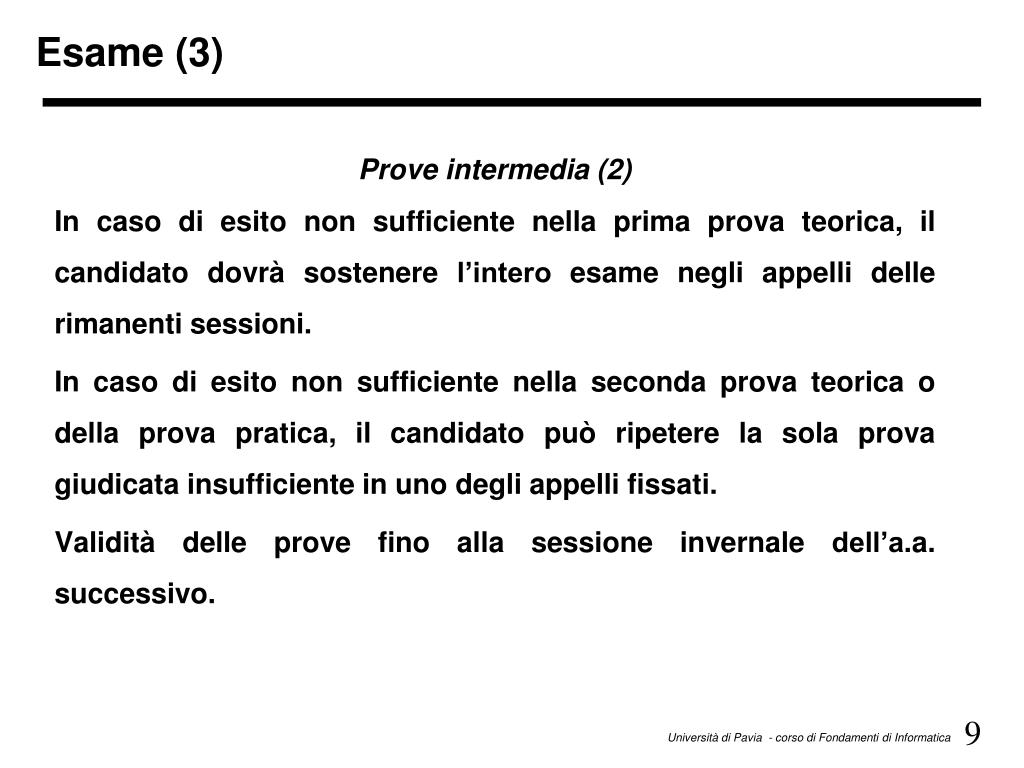

9. Esame (3) Prove intermedia (2) In caso di esito non sufficiente nella prima prova teorica, il candidato dovrà sostenere l’intero esame negli appelli delle rimanenti sessioni. In caso di esito non sufficiente nella seconda prova teorica o della prova pratica, il candidato può ripetere la sola prova giudicata insufficiente in uno degli appelli fissati. Validità delle prove fino alla sessione invernale dell’a.a. successivo.

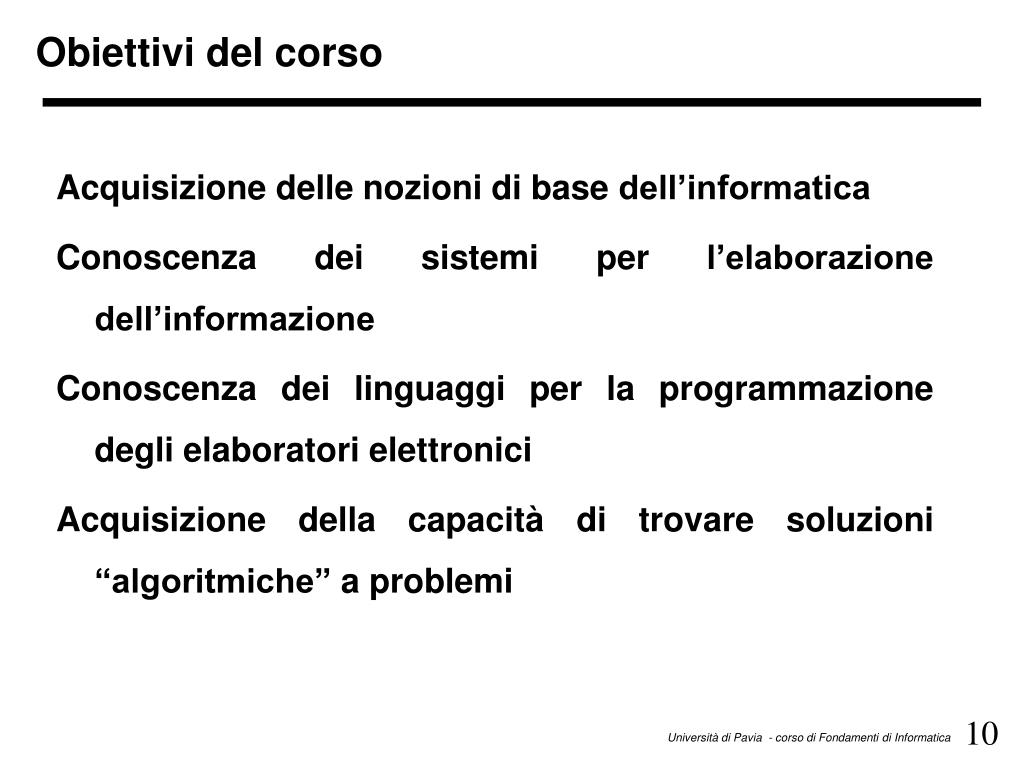

10. Obiettivi del corso Acquisizione delle nozioni di base dell’informatica Conoscenza dei sistemi per l’elaborazione dell’informazione Conoscenza dei linguaggi per la programmazione degli elaboratori elettronici Acquisizione della capacità di trovare soluzioni “algoritmiche” a problemi

11. Programma del corso • Architettura e principi di funzionamento degli elaboratori elettronici • Rappresentazione delle informazioni e nozione di algoritmo • Programmazione degli elaboratori elettronici (linguaggio C) Esercitazioni teoriche (in aula) pratiche (su elaboratore) Tutorato

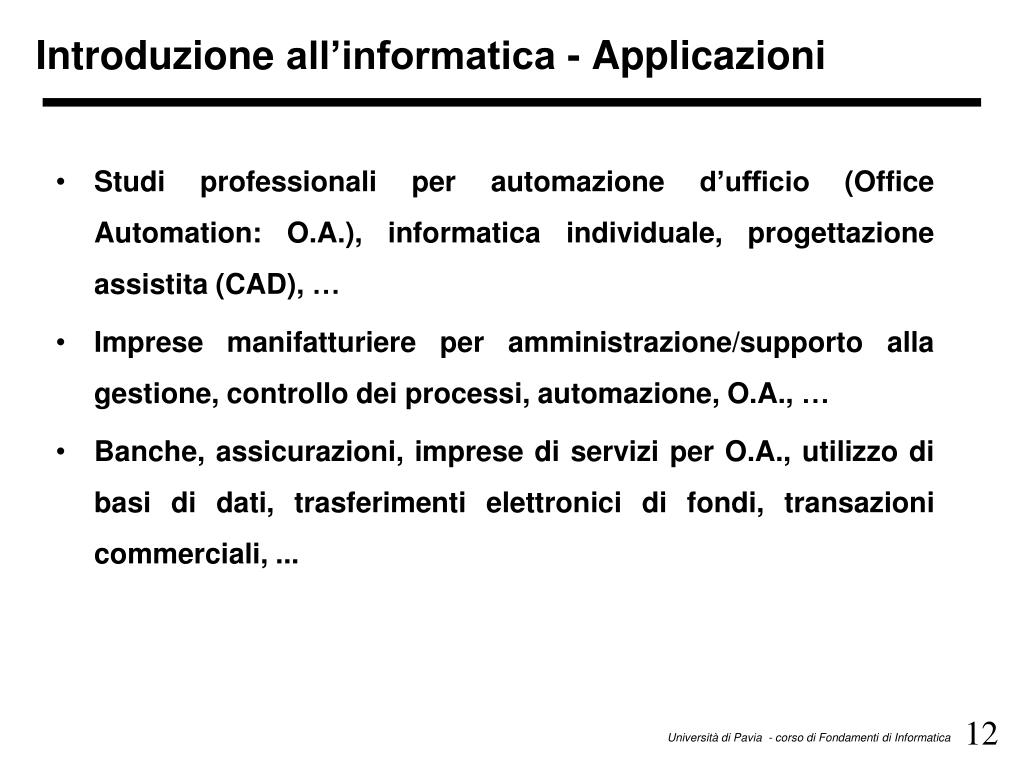

12. Introduzione all’informatica - Applicazioni • Studi professionali per automazione d’ufficio (Office Automation: O.A.), informatica individuale, progettazione assistita (CAD), … • Imprese manifatturiere per amministrazione/supporto alla gestione, controllo dei processi, automazione, O.A., … • Banche, assicurazioni, imprese di servizi per O.A., utilizzo di basi di dati, trasferimenti elettronici di fondi, transazioni commerciali, ...

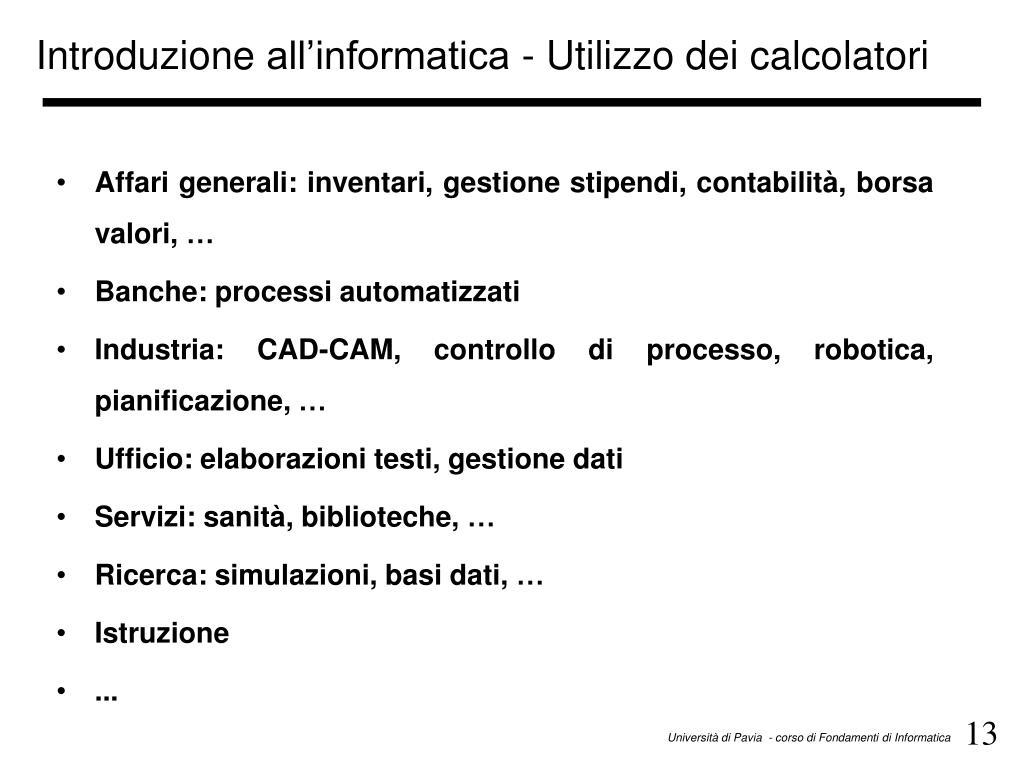

13. Introduzione all’informatica - Utilizzo dei calcolatori • Affari generali: inventari, gestione stipendi, contabilità, borsa valori, … • Banche: processi automatizzati • Industria: CAD-CAM, controllo di processo, robotica, pianificazione, … • Ufficio: elaborazioni testi, gestione dati • Servizi: sanità, biblioteche, … • Ricerca: simulazioni, basi dati, … • Istruzione • ...

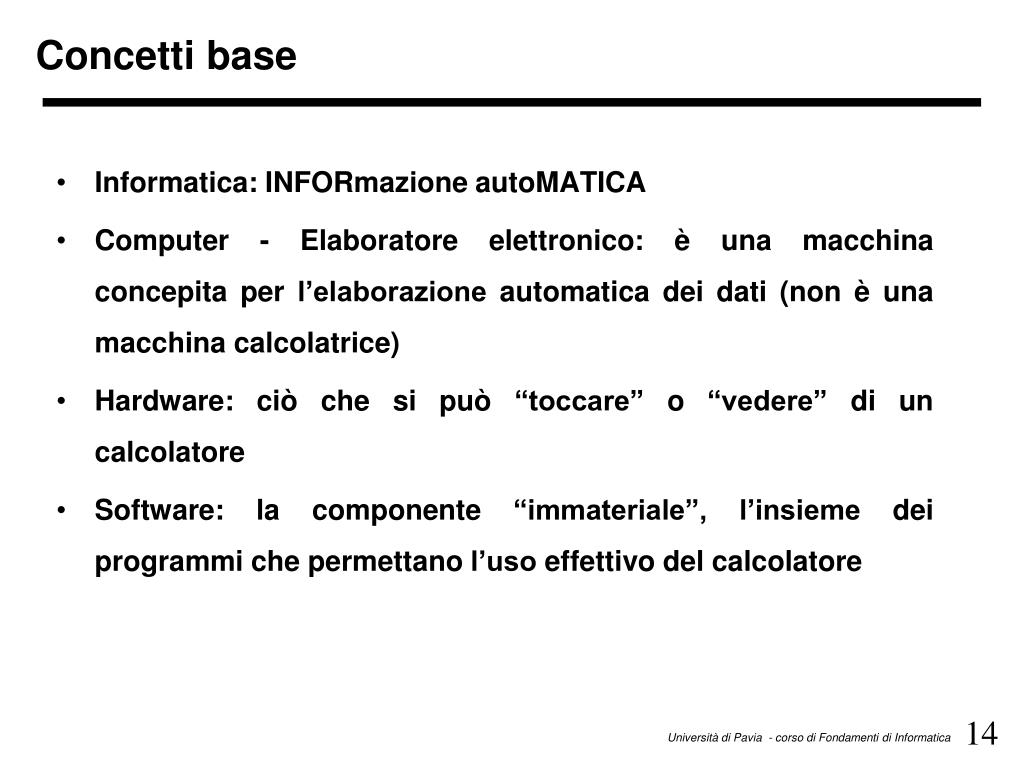

14. Concetti base • Informatica: INFORmazione autoMATICA • Computer - Elaboratore elettronico: è una macchina concepita per l’elaborazione automatica dei dati (non è una macchina calcolatrice) • Hardware: ciò che si può “toccare” o “vedere” di un calcolatore • Software: la componente “immateriale”, l’insieme dei programmi che permettano l’uso effettivo del calcolatore

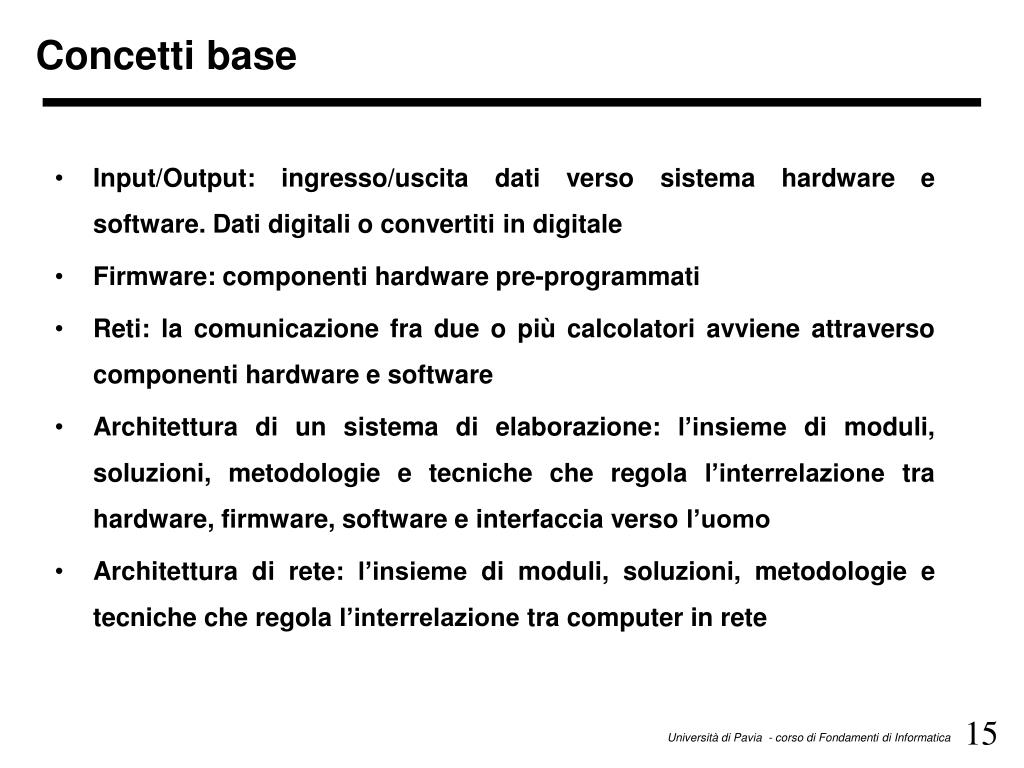

15. Concetti base • Input/Output: ingresso/uscita dati verso sistema hardware e software. Dati digitali o convertiti in digitale • Firmware: componenti hardware pre-programmati • Reti: la comunicazione fra due o più calcolatori avviene attraverso componenti hardware e software • Architettura di un sistema di elaborazione: l’insieme di moduli, soluzioni, metodologie e tecniche che regola l’interrelazione tra hardware, firmware, software e interfaccia verso l’uomo • Architettura di rete: l’insieme di moduli, soluzioni, metodologie e tecniche che regola l’interrelazione tra computer in rete

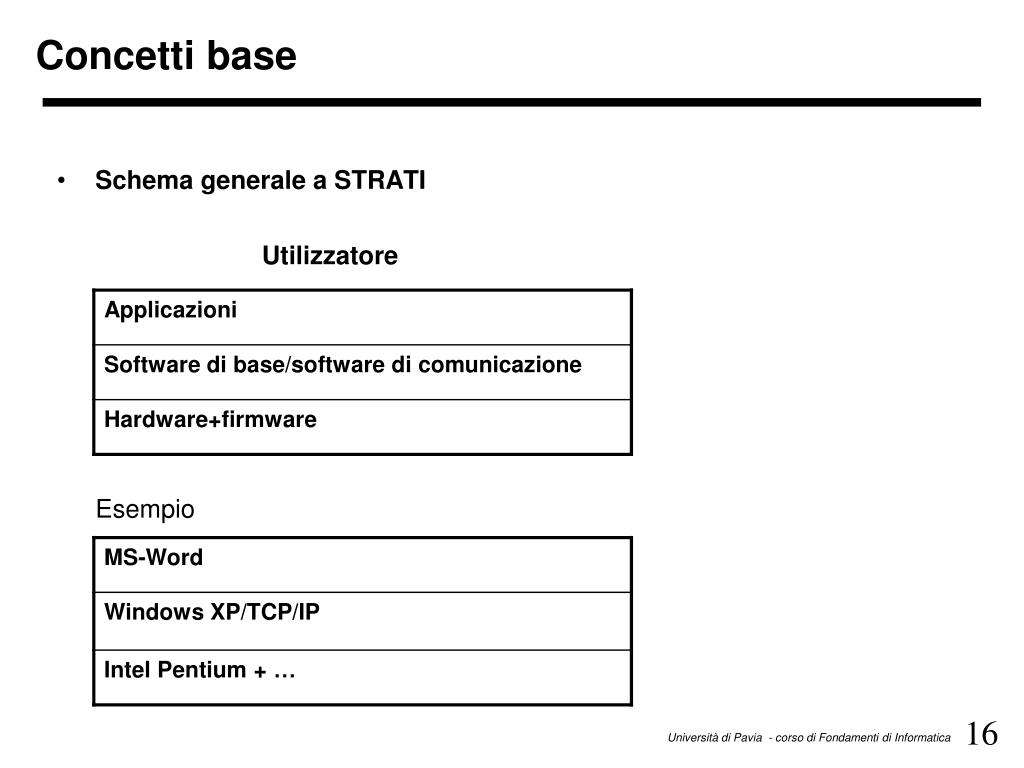

16. Concetti base • Schema generale a STRATI Utilizzatore Esempio

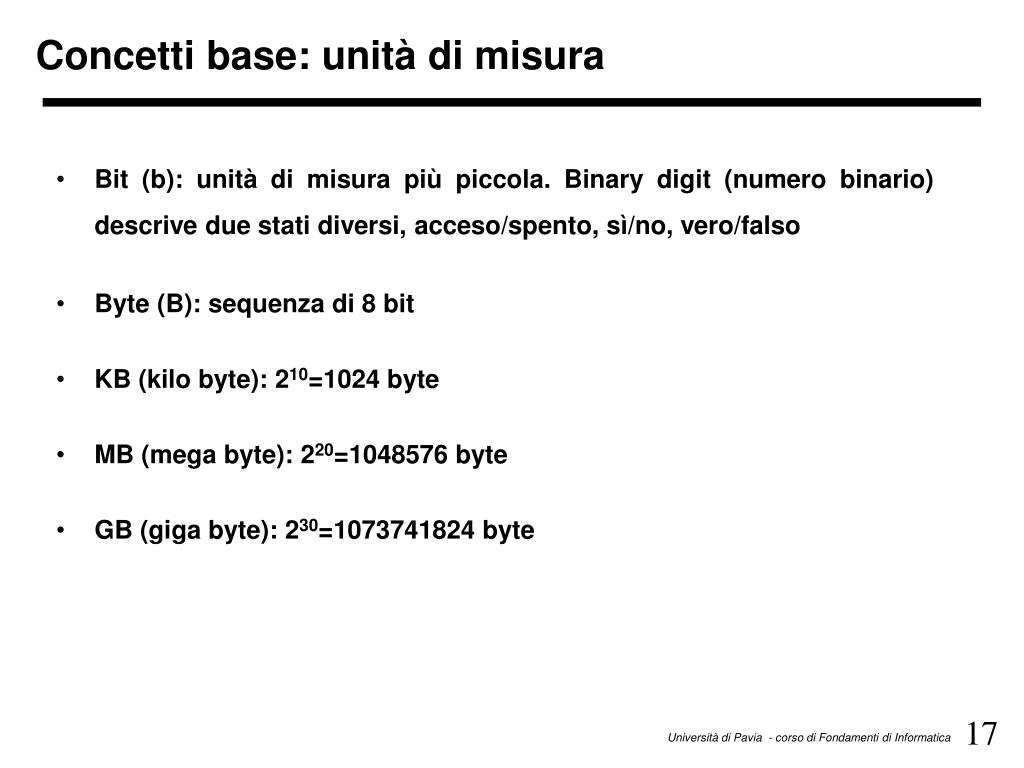

17. Concetti base: unità di misura • Bit (b): unità di misura più piccola. Binary digit (numero binario) descrive due stati diversi, acceso/spento, sì/no, vero/falso • Byte (B): sequenza di 8 bit • KB (kilo byte): 210=1024 byte • MB (mega byte): 220=1048576 byte • GB (giga byte): 230=1073741824 byte

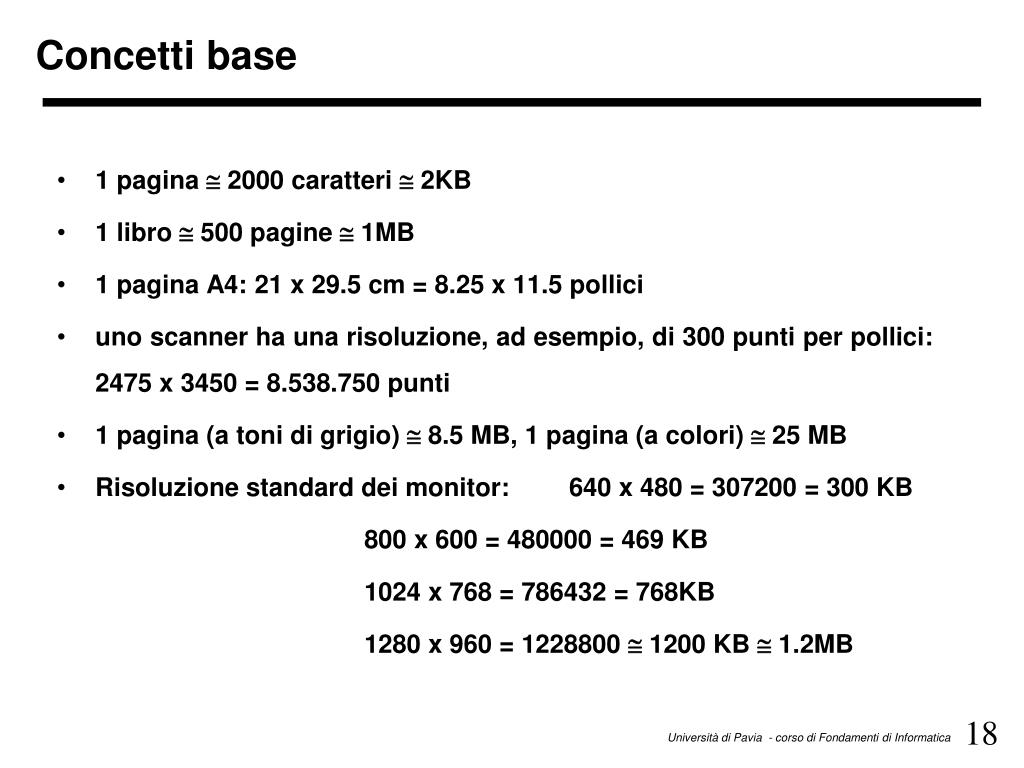

18. Concetti base • 1 pagina  2000 caratteri  2KB • 1 libro  500 pagine  1MB • 1 pagina A4: 21 x 29.5 cm = 8.25 x 11.5 pollici • uno scanner ha una risoluzione, ad esempio, di 300 punti per pollici: 2475 x 3450 = 8.538.750 punti • 1 pagina (a toni di grigio)  8.5 MB, 1 pagina (a colori)  25 MB • Risoluzione standard dei monitor: 640 x 480 = 307200 = 300 KB 800 x 600 = 480000 = 469 KB 1024 x 768 = 786432 = 768KB 1280 x 960 = 1228800  1200 KB  1.2MB

19. Concetti base: unità di misura • Hertz (Hz): misura di frequenza (per eventi periodici; 1 Hz = 1 ciclo al secondo) • MHz: Megahertz, milioni di cicli al secondo • Mips: Mega instructions per second (milioni di istruzioni al secondo) Mips e MHz NON sono la stessa cosa Esempio: CPU INTEL 80386 a 25 MHz esegue 2.5 Mips • Mflops: Mega floating point operations per second (milioni di operazioni in “floating point” al secondo) • Baud (bit/sec): misura la velocità di trasmissione dati

20. Concetti base: classi di computer • Personal Computer: IBM-compatibili, Apple Macintosh; mono utente • Workstation (stazione di lavoro): generalmente sistema operativo UNIX • Minicomputer: usati da decine di utenti contemporaneamente • Mainframe: centinaia di utenti • Supercomputer: architetture parallele; dedicati all’elaborazione di grandi quantità di dati. Sistemi operativi particolari

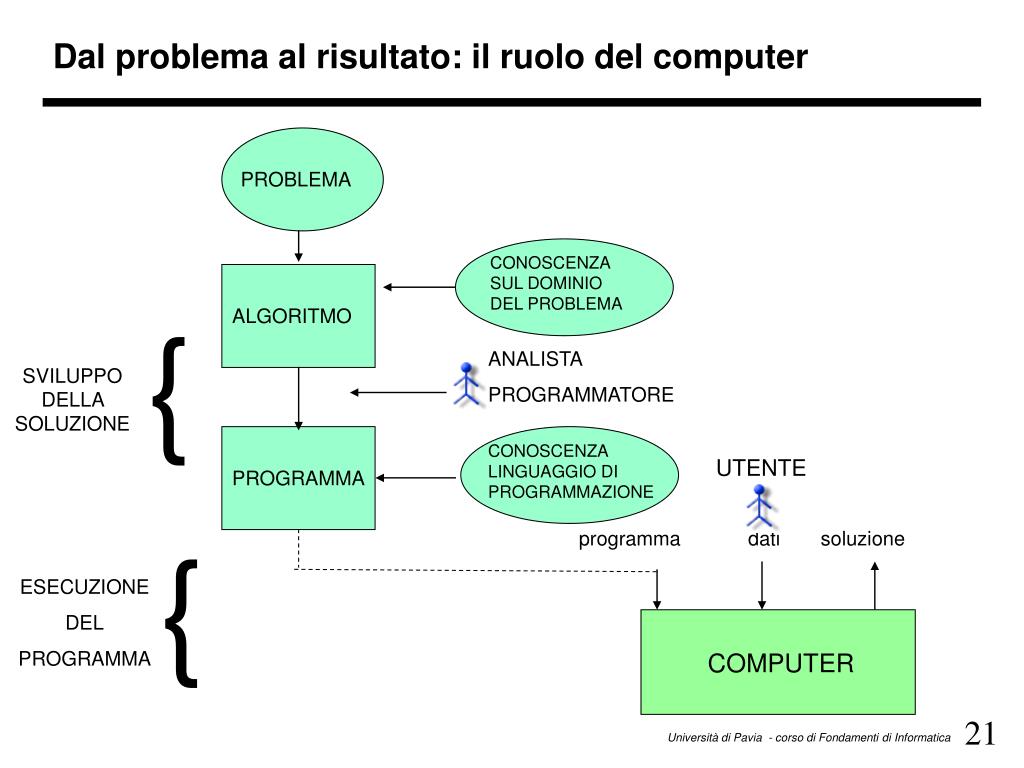

21. PROBLEMA Dal problema al risultato: il ruolo del computer CONOSCENZA SUL DOMINIO DEL PROBLEMA { ALGORITMO ANALISTA PROGRAMMATORE SVILUPPO DELLA SOLUZIONE CONOSCENZA LINGUAGGIO DI PROGRAMMAZIONE UTENTE PROGRAMMA { programma dati soluzione ESECUZIONE DEL PROGRAMMA COMPUTER

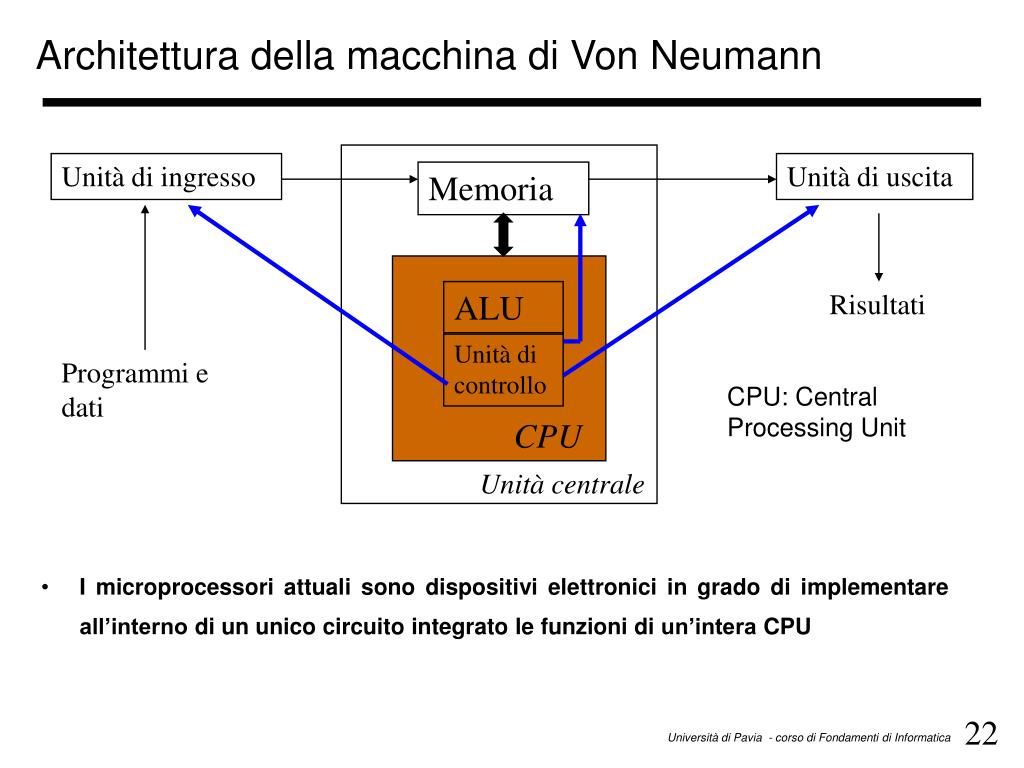

22. ALU Unità di controllo Architettura della macchina di Von Neumann • I microprocessori attuali sono dispositivi elettronici in grado di implementare all’interno di un unico circuito integrato le funzioni di un’intera CPU Unità di ingresso Unità di uscita Memoria Risultati Programmi e dati CPU: Central Processing Unit CPU Unità centrale

23. CPU Unità di controllo ALU MBR MAR Memoria ROM MBR MAR Memoria RAM Unità Centrale D A T A B U S CONTROL B U S AD D R E SS B U S

24. Microprocessori e Bus • I microprocessori sono dispositivi elettronici che implementano in un unico circuito integrato le funzioni di una intera CPU. I microprocessori attuali hanno bus dati a 8, 16, 32, 64 bit. • Il bus dati (data bus) esprime la capacità di elaborazione del processore (quanti bit possono essere elaborati in parallelo) • Il bus indirizzi (address bus) esprime la capacità di memorizzazione del processore (2m celle di memoria, se m è il numero dei bit del bus) • La capacità di indirizzamento indica il numero di celle diverse cui si può accedere: 210 Byte = 1024 byte = 1 KByte 220 Byte = 1048576 byte = 1 Mbyte 230 Byte = 1073741824 byte = 1 GByte

25. Un Esempio • Variazione nella precisione di misura di 1 Kg. in un sistema di pesatura basato su microprocessori con diversa dimensione del bus dati Numero di bit bus dati 4 8 16 Dati rappresentabili 24=16 28= 256 216= 65536 Precisione relativa 6.25% ~3.9 ‰ ~0.015‰ Precisione max. 62.5 gr ~3.9 gr ~0.015 gr

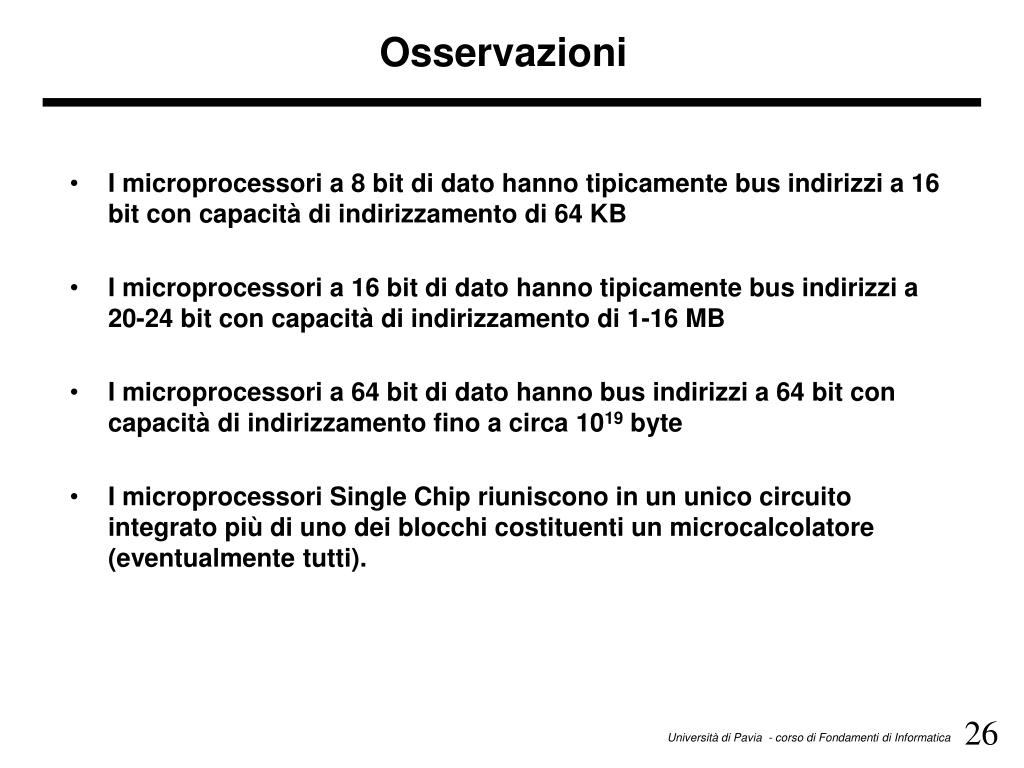

26. Osservazioni • I microprocessori a 8 bit di dato hanno tipicamente bus indirizzi a 16 bit con capacità di indirizzamento di 64 KB • I microprocessori a 16 bit di dato hanno tipicamente bus indirizzi a 20-24 bit con capacità di indirizzamento di 1-16 MB • I microprocessori a 64 bit di dato hanno bus indirizzi a 64 bit con capacità di indirizzamento fino a circa 1019 byte • I microprocessori Single Chip riuniscono in un unico circuito integrato più di uno dei blocchi costituenti un microcalcolatore (eventualmente tutti).

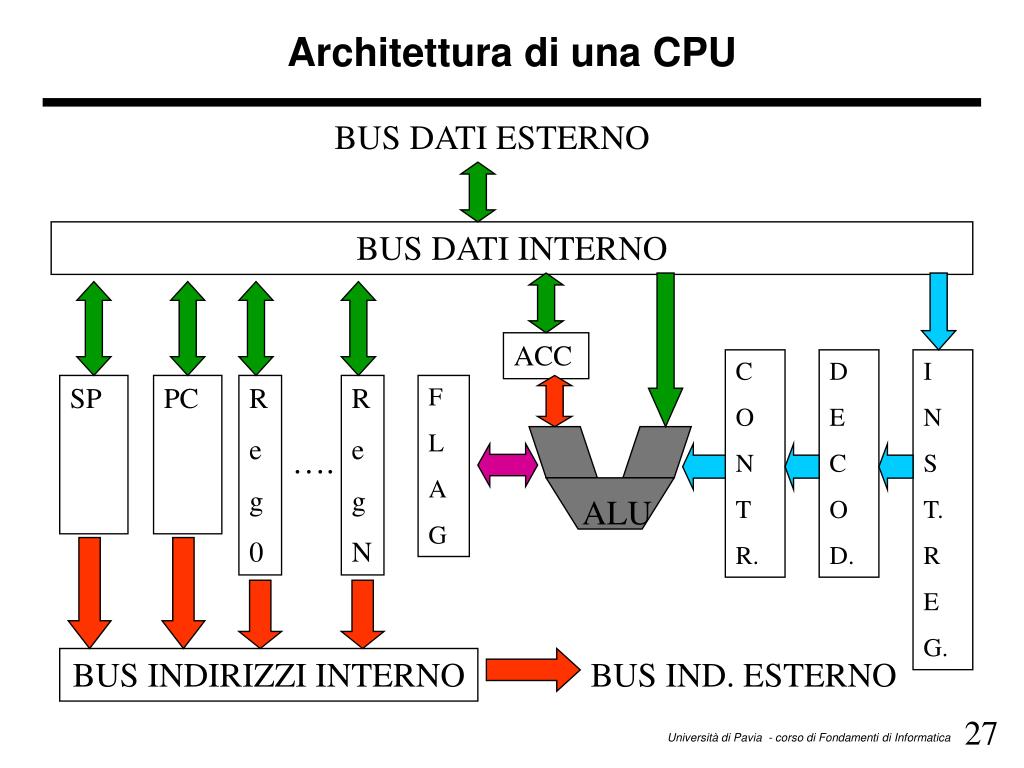

27. Architettura di una CPU BUS DATI ESTERNO BUS DATI INTERNO ACC C O N T R. D E C O D. I N S T. R E G. SP PC R e g 0 R e g N F L A G …. ALU BUS INDIRIZZI INTERNO BUS IND. ESTERNO

28. Architettura di una CPU • IR: Instruction Register • ALU: Arithmetic and Logic Unit • PC: Program Counter (punta alla memoria che contiene i programmi) • F: Registro dei flag • SP: Stack Pointer • Stack: area di memoria gestita con logica LIFO (Last In First Out)

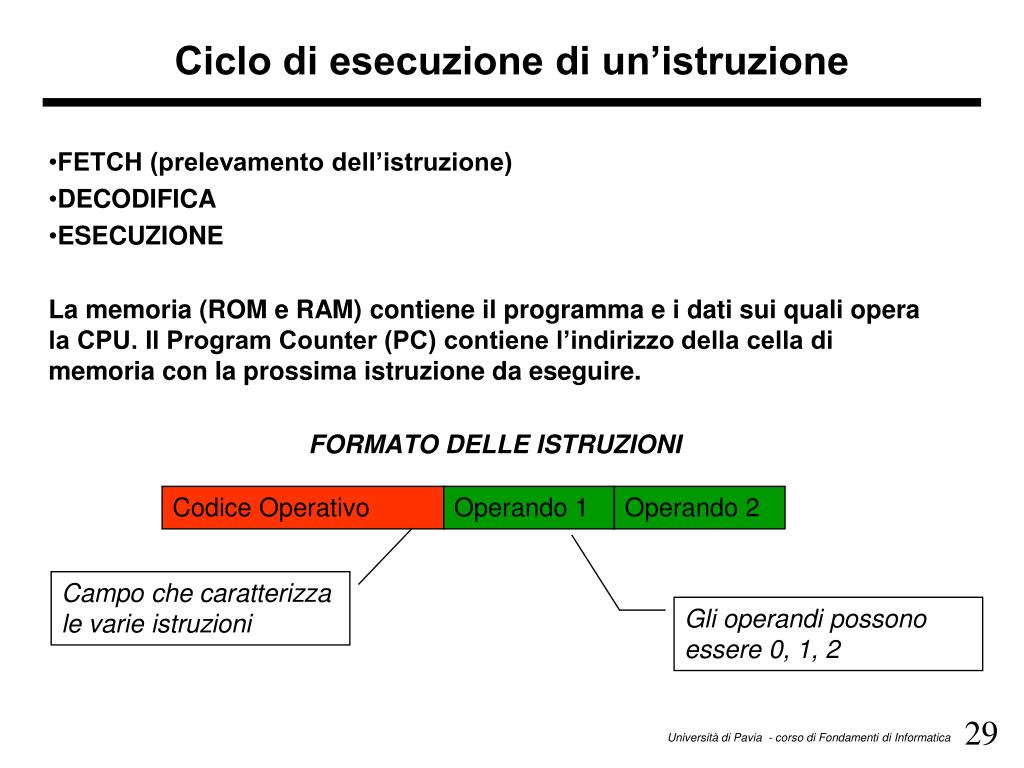

29. Codice Operativo Operando 1 Operando 2 Ciclo di esecuzione di un’istruzione • FETCH (prelevamento dell’istruzione) • DECODIFICA • ESECUZIONE La memoria (ROM e RAM) contiene il programma e i dati sui quali opera la CPU. Il Program Counter (PC) contiene l’indirizzo della cella di memoria con la prossima istruzione da eseguire. FORMATO DELLE ISTRUZIONI Campo che caratterizza le varie istruzioni Gli operandi possono essere 0, 1, 2

30. Sequenza di operazioni elementari per l’esecuzione di ogni singola istruzione • FETCH: vengono letti i campi che costituiscono l’istruzione: 1) (PC)MAR 2) ((MAR)) MBR; (PC)+1 PC 3) (MBR) IR I passi 1, 2, 3 permettono di caricare in IR (instruction register) il codice operativo (OP Code) dell’istruzione corrente. Passi analoghi permettono di caricare in opportuni registri della CPU gli operandi presenti nell’istruzione. In tal caso, nel passo 3 la destinazione del dato proveniente dalla memoria non è più IR, ma opportuni registri. • DECODE: viene identificata l’istruzione corrente sulla base dell’OP Code • EXECUTE: è diversa a seconda del tipo di istruzione. In pratica consiste nell’inviare comandi e dati alle unità interessate. • P.S. MAR= Memory Address Register; MBR: Memory Buffer Register • Notazione: (X) Y significa: “Il contenuto del registro X viene trasferito nel registro Y

31. Codice Operativo Sorgente Destinazione Mod. indirizzamento Formato delle istruzioni • Le istruzioni sono codificate da stringhe di bit. • Una volta caricata nell’IR, un’istruzione deve essere decodificata ed eseguita. A tal scopo l’unità di controllo deve conoscere: • codice operativo • sorgente: dati su cui operare • destinatario: dove porre il risultato e, se sorgente e destinazione sono in memoria, la modalità di indirizzamento Esempio 1: Somma tra il contenuto del registro R2 e il contenuto dell’accumulatore. Il risultato va nell’accumulatore FORMATO codice operativo FETCH come in precedenza ESECUZIONE (R2)+(ACC)ACC

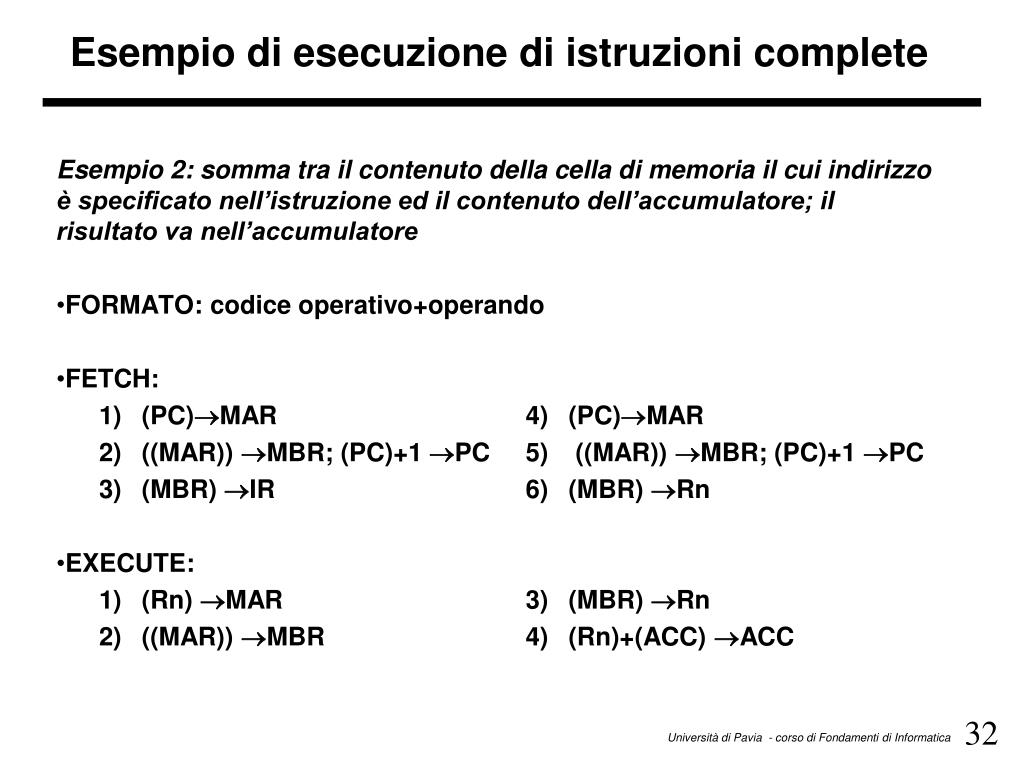

32. Esempio di esecuzione di istruzioni complete Esempio 2: somma tra il contenuto della cella di memoria il cui indirizzo è specificato nell’istruzione ed il contenuto dell’accumulatore; il risultato va nell’accumulatore • FORMATO: codice operativo+operando • FETCH: 1) (PC)MAR 4) (PC)MAR 2) ((MAR)) MBR; (PC)+1 PC 5) ((MAR)) MBR; (PC)+1 PC 3) (MBR) IR 6) (MBR) Rn • EXECUTE: 1) (Rn) MAR 3) (MBR) Rn 2) ((MAR)) MBR 4) (Rn)+(ACC) ACC

33. Esempio di esecuzione di istruzioni complete Esempio 3: saltare all’istruzione che è memorizzata nella cella il cui indirizzo è specificato all’interno dell’istruzione corrente: • FORMATO: codice operativo+operando • FETCH: 1) (PC)MAR 4) (PC)MAR 2) ((MAR)) MBR; (PC)+1 PC 5) ((MAR)) MBR; (PC)+1 PC 3) (MBR) IR 6) (MBR) Rn • EXECUTE: 1) (Rn) PC
