1. Инновационное развитие ОАО «ФСК ЕЭС» В.Ю. Селезнев Начальник Департамента технологического развития и инноваций 12.12.2012

2. МакропараметрыПрограммы инновационного развития ОАО «ФСК ЕЭС» В ОАО «ФСК ЕЭС» 07.04.2011 утверждена Советом Директоров компании комплексная Программа инновационного развития ОАО «ФСК ЕЭС» до 2016 года с перспективой до 2020 года. Умная энергетика • Качественная модернизация национальной электроэнергетики и повышение энергоэффективности функционирования ОАО «ФСК ЕЭС»; • Оптимизация инфраструктуры ЕНЭС, диверсификация услуг и повышение качества услуг ОАО «ФСК ЕЭС»; • Переход к интеллектуальной электроэнергетической системе на основе активно-адаптивной сети. Ключевые задачи Инновационный сценарий – ориентирован на переход к модели «Умная энергетика»

3. Направления программы инновационного • развития ОАО «ФСК ЕЭС» Мероприятия в области инновационных бизнес-процессов Мероприятия в области разработки новых технологий и выпуска инновационных продуктов Мероприятия в области освоения новых технологий • Реализация комплексных пилотных проектов создания активно-адаптивной сети; • Развитие, модернизация и повышение энергоэффективностиЕНЭС; • Формирование производственной базы для модернизации ЕНЭС. • Разработка концепции интеллектуальной энергетической системы на основе активно- адаптивной сети; • Разработка и испытание новых технологий ОАО «ФСК ЕЭС»; • Коммерциализация новых технологий; • Разработка новых услуг ОАО «ФСК ЕЭС» на энергетических рынках; • Реализация программы повышения энергоэффективности; • Реализация программы повышения экологичностипроизводства; • Сотрудничество с высшими учебными заведениями и научными организациями; • Реализация программ партнерства с инновационными компаниями малого и среднего бизнеса. • Совершенствование бизнес-процессов и внедрение новых методов в управлении; • Развитие системы инновационной деятельности ОАО «ФСК ЕЭС».

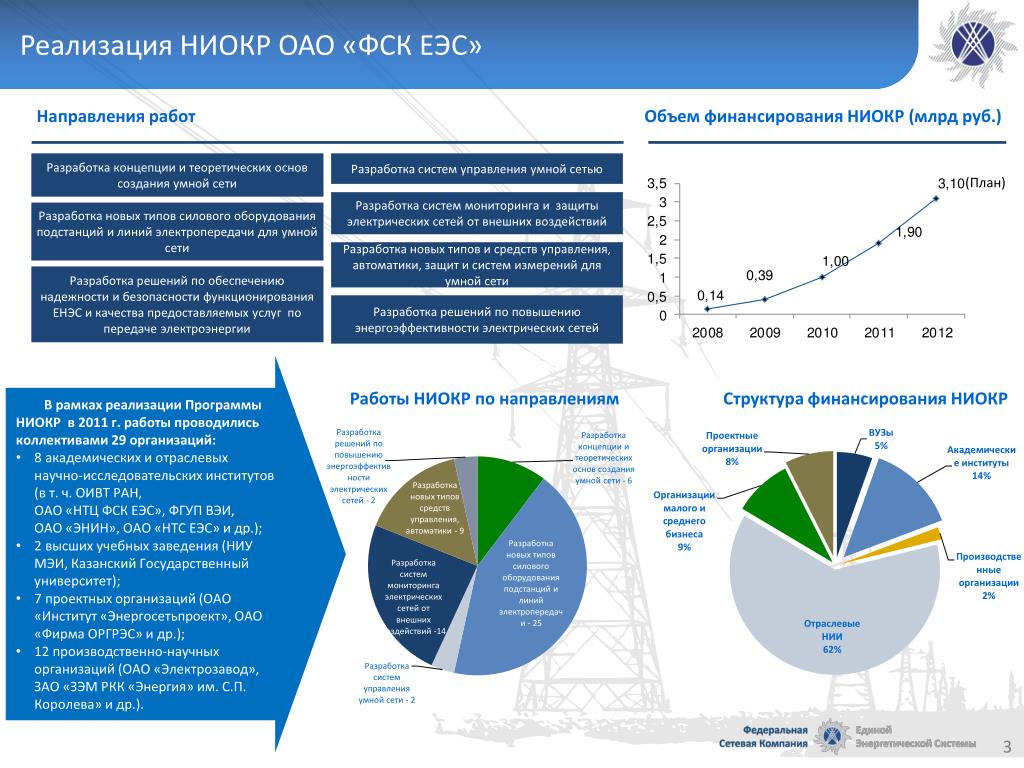

4. Реализация НИОКР ОАО «ФСК ЕЭС» Объем финансирования НИОКР (млрд руб.) Направления работ Разработка концепции и теоретических основ создания умной сети Разработка системуправленияумнойсетью (План) Разработка систем мониторинга и защиты электрических сетей от внешних воздействий Разработка новых типов силового оборудования подстанций и линий электропередачи для умной сети Разработка новых типов и средств управления, автоматики, защит и систем измерений для умной сети Разработка решений по обеспечению надежности и безопасности функционирования ЕНЭС и качества предоставляемых услуг по передаче электроэнергии Разработка решений по повышениюэнергоэффективностиэлектрическихсетей • В рамках реализации Программы НИОКР в 2011 г. работы проводились коллективами 29 организаций: • 8 академических и отраслевых научно-исследовательских институтов (в т.ч. ОИВТ РАН, ОАО «НТЦ ФСК ЕЭС», ФГУП ВЭИ, ОАО «ЭНИН», ОАО «НТС ЕЭС» и др.); • 2 высших учебных заведения (НИУ МЭИ, Казанский Государственный университет); • 7 проектных организаций (ОАО «Институт «Энергосетьпроект», ОАО «Фирма ОРГРЭС»и др.); • 12 производственно-научных организаций (ОАО «Электрозавод», ЗАО «ЗЭМ РКК «Энергия» им. С.П. Королева» и др.). Работы НИОКР по направлениям Структура финансирования НИОКР

5. Инновационный процесс от «идеи» до коммерциализации Инновация – это новые технологии, оборудование, продукты и процессы, которые конкурентоспособны и коммерчески успешны на внутреннем и внешнем рынке страны. Разработка и испытание технологий Реализация пилотов Идеи по решению проблем Тиражирование Проблемы 7 актуальных направлений в магистральных сетях 228 заявок (321 заявок, 2012 г.) 65 работ (131 работа, 2012г.) 22 технологии 2 технологии Сбор и формирование перечня актуальных проблем в электросетевом комплексе, необходимых для решения Проведение мониторинга технологий в мире, сбор заявок и предложений, отбор перспективных технологий в рамках актуальных направлений работ Разработка и испытание прорывных и улучшающих технологий • Отладка технологий в виде «точечных» пилотных проектов и комплексных проектов: • Полигон цифровая подстанция • Территориальный энергокластерЭльгауголь (Дальний Восток) • Организация изготовления конкурентоспособного высокотехнологичного оборудования: • Коммерциализация новых технологий: • Заключено 4 лицензионных договора с тремя организациями: ООО «АГИС Инжиниринг», ОАО «Энергостальконструкция», ЗАО «Сибирский ЭНТЦ». Технологии – многогранные опоры и фундаменты. 2010-2012 гг. 2012-2014 гг. 2012-2016 гг.

6. Разработка и испытание новых технологий ОАО «ФСК ЕЭС». • Прорывные технологии Прорывные технологии обеспечивают создание качественно нового оборудования и технических систем, обеспечивающих функционирование электроэнергетической системы на качественно новом уровне, в том числе с созданием новых категорий оказываемых услуг. Прорывные технологии Технологии ограничения токов коротких замыканий на основе взрывных коммутаторов для сетей 110 кВ и выше Технологии аккумулирования электроэнергии (АББЭ, СПИНЭ, электромагнитные накопители) Технологии создания электрооборудования на основе высокотемпературной сверхпроводимости (кабелей, ограничителей тока короткого замыкания, накопителей и др.) Технологии цифровой подстанции

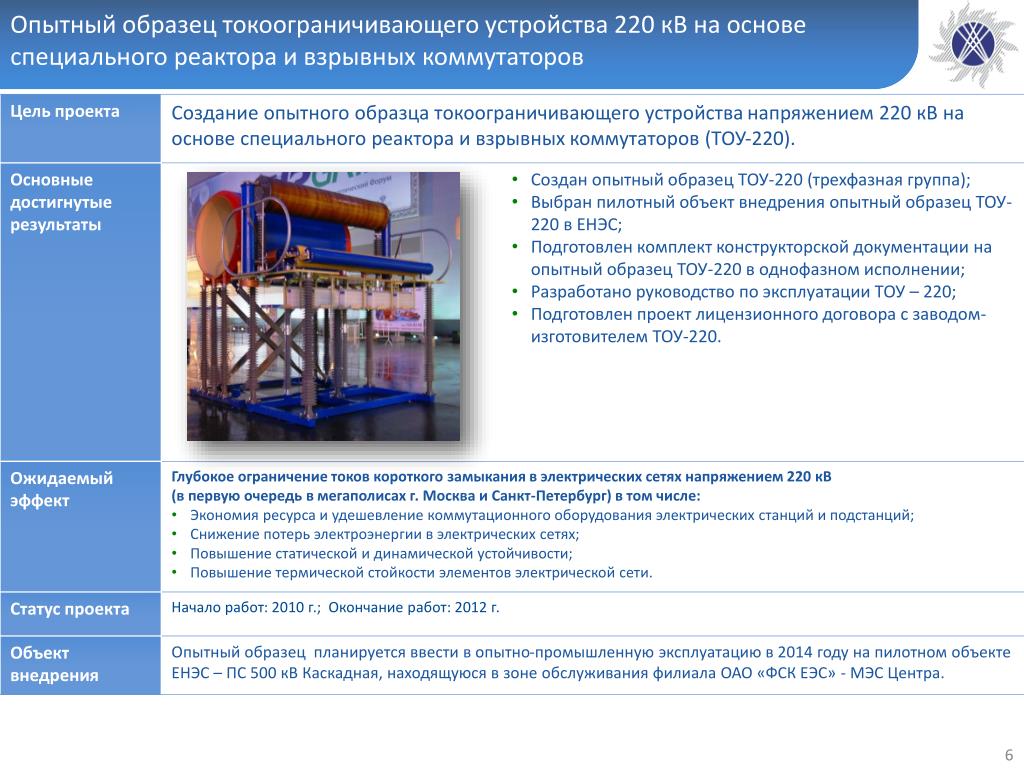

7. Опытный образец токоограничивающего устройства 220 кВ на основе специального реактора и взрывных коммутаторов

8. Разработка гибридного сетевого накопителя электроэнергии для ЕНЭС на базе аккумуляторов и суперконденсаторов (ГНЭ) 7

9. Создание ВТСП кабельных линий переменного и постоянного тока 8

10. Создание опытного полигона "Цифровая подстанция" 9

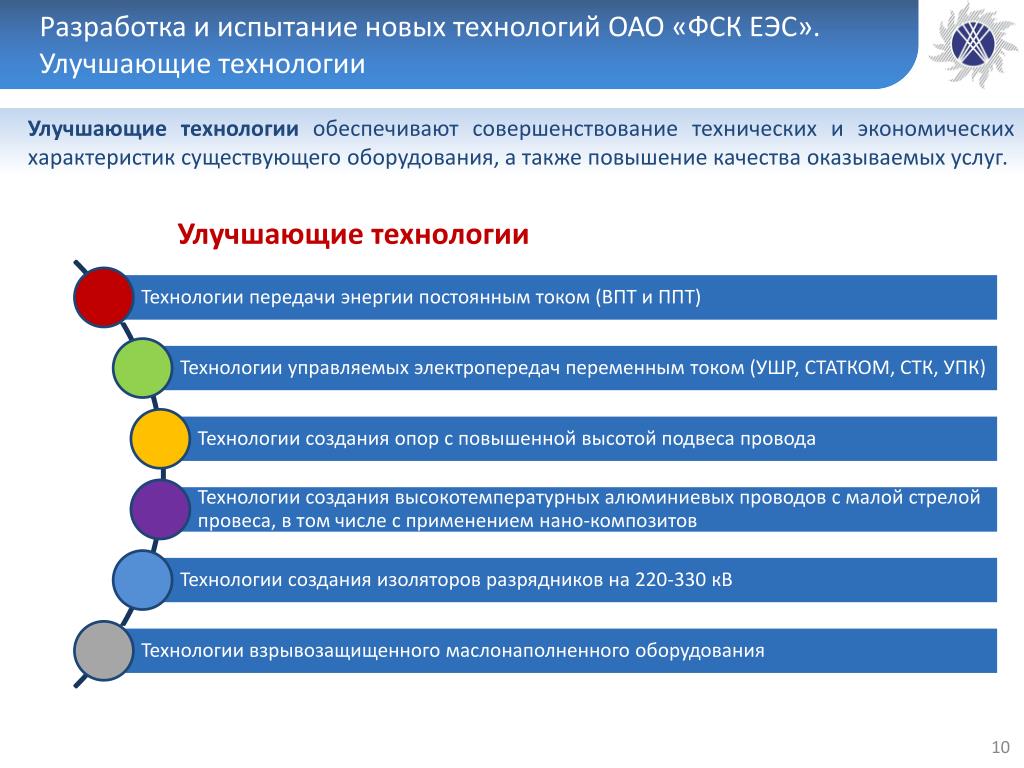

11. Разработка и испытание новых технологий ОАО «ФСК ЕЭС». • Улучшающие технологии Улучшающие технологии обеспечивают совершенствование технических и экономических характеристик существующего оборудования, а также повышение качества оказываемых услуг. Улучшающие технологии 10

12. Создание гирлянды с использованием мультикамерныхизоляторов-разрядниковдля ВЛ 220 кВ(ГИРМК)

13. Разработка, изготовление и испытание опытных образцов КРУЭ 110 -220 кВ наружной установки с вакуумными выключателями

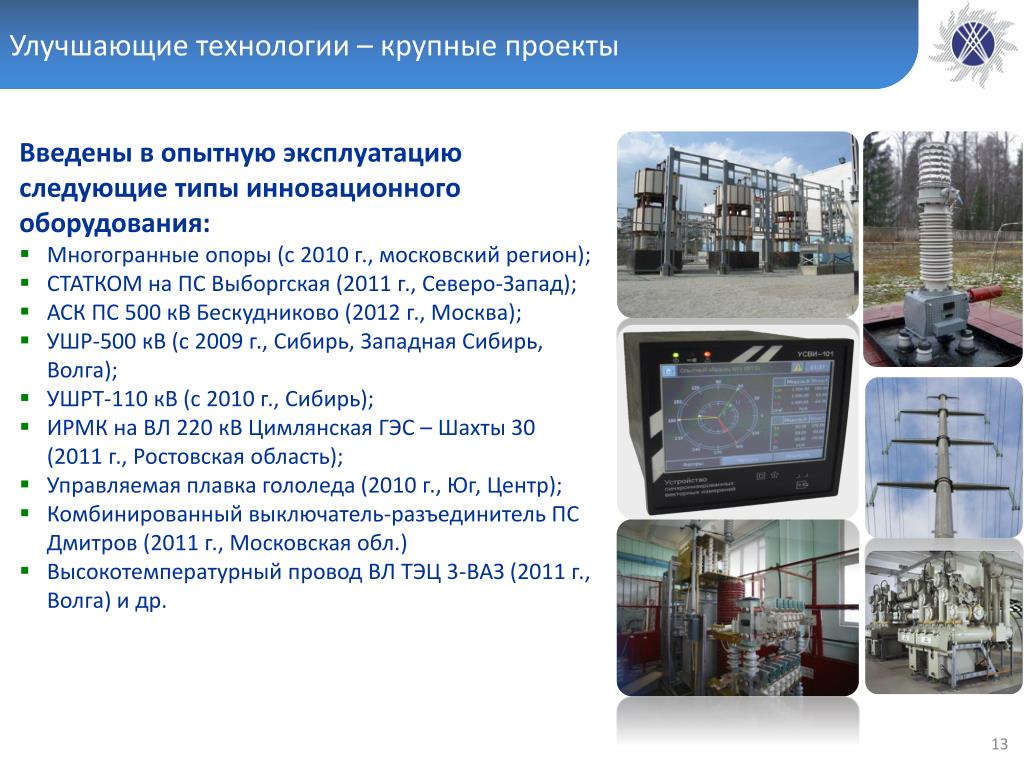

14. Улучшающие технологии – крупные проекты • Введены в опытную эксплуатацию • следующие типы инновационного оборудования: • Многогранные опоры (с 2010 г., московский регион); • СТАТКОМ на ПС Выборгская (2011 г., Северо-Запад); • АСК ПС 500 кВБескудниково (2012 г., Москва); • УШР-500кВ (с 2009 г., Сибирь, Западная Сибирь, Волга); • УШРТ-110кВ (с 2010 г., Сибирь); • ИРМК на ВЛ 220 кВЦимлянская ГЭС – Шахты 30 (2011 г., Ростовская область); • Управляемая плавкагололеда (2010 г., Юг, Центр); • Комбинированный выключатель-разъединитель ПС Дмитров (2011 г., Московская обл.) • Высокотемпературный провод ВЛ ТЭЦ 3-ВАЗ (2011 г., Волга) и др.

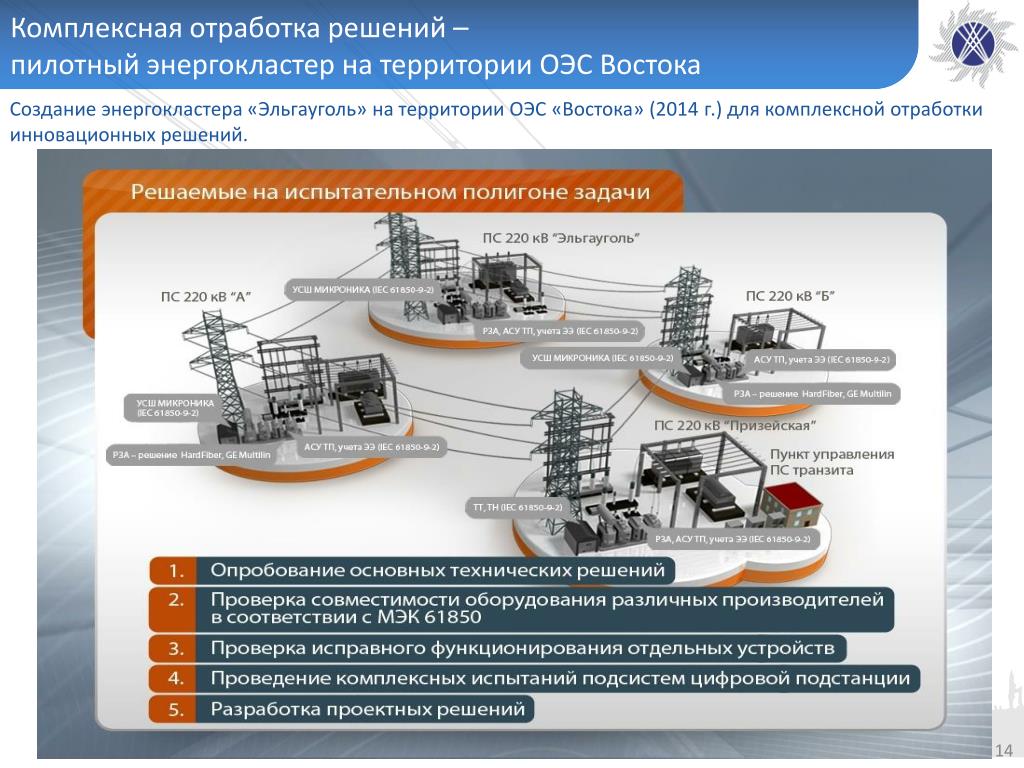

15. ОСНОВНЫЕ ЗАДАЧИ Комплексная отработка решений – пилотный энергокластер на территории ОЭС Востока Создание энергокластера «Эльгауголь» на территории ОЭС «Востока» (2014 г.) для комплексной отработки инновационных решений.

16. Планируемые крупные пилотные инновационные проекты • Планируется реализация пилотных проектов: • Вставка постоянного тока ПС Могоча (2013-2014 гг., ОЭС Сибири и Востока); • Токоограничители на основе вакуумной технологии 110 кВ, взрывного типа 220 кВ ПС Каскадная (2014 г., Москва); • Внедрение ВТСП кабельной линии переменного и постоянного тока на электросетевом объекте (2014 г., Москва, 2016 г. С-Петербург); • Внедрение высотных, эстетических и композитных опор (2013 г., Калужская обл.); • Создание цифровой ПС 220 кВ Надежда (2015-2016 гг., Волга). • Дальнейшее расширение полигона цифровая подстанция на базе ОАО «НТЦ ФСКЕЭС» (2012-2014 гг.). • Высотные опоры с применением провода с композитным сердечником при реконструкции ВЛ 220 кВЧерепеть-Орбита-Калуга-Спутник (35 км) (реализация 2012-2013 гг., Центр) и др.

17. Развитие производства электротехнического оборудования в Российской Федерации • Завод по производству КРУЭ в г. Артем Приморского края • 09.09.2011 состоялась закладка «первого камня» строительства завода; • Пуск завода - август 2012 года; • Номенклатура оборудования: • КРУЭ класса напряжения 110-500 кВ; • Начало поставок для ОАО «ФСК ЕЭС» - 2013 год. • Объем поставок для ОАО «ФСК ЕЭС» в период 2013-2017 гг. ~180-240 ячеек/год. • Завод по производству трансформаторного оборудования в г. Уфе • Плановая мощность: до 27 млн. кВА в год; • Номенклатура оборудования: • силовые и распределительные трансформаторы; • Пуск завода -2009 год, начало поставок для ОАО «ФСК ЕЭС» - 2012г. • Объем поставок для ОАО «ФСК ЕЭС» в период 2012-2014 гг. ~10174 МВА. Завод по производству высоковольтных выключателей в г. Воронеж Плановая мощность: до 500 высоковольтных коммутационных устройств в год; Номенклатура оборудования: высоковольтные выключатели и разъединители 110 и 220 кВ; Пуск завода - июль 2011 года. Завод по производству трансформаторного оборудования в г. Воронеж Плановая мощность: 10 000 МВА в год; Номенклатура оборудования: от 40 МВА до 200 МВА для класса напряжения 110-220кВ; Начало производства - февраль 2012 г. Завод высоковольтного оборудования «СОЮЗ» в г. МожайскНоменклатура оборудования: производство по лицензии Alstom Grid элегазовых колонковых 110 - 220 кВ и баковых выключателей 110 кВ; Начало производства-2009 год. Планируется создание совместного предприятия на базе ЗВО «СОЮЗ». • Завод «Таткабель» по производству полного спектра кабельно-проводниковой продукции в г.КазаньНоменклатура оборудования : кабель с изоляцией из сшитого полиэтилена на напряжение 6-330 кВ; самонесущие изолированные провода; кабели для стационарной прокладки напряжением 0,66-3 кВ; • Плановая мощность: - 120 км/мес • (из расчета кабеля на 110 кВ с сечением проводника 1000 кв.мм.); • Начало производства - 2010 г. • Завод ООО «Ижорские трансформаторы» по производству трансформаторного оборудования в пос. Металлострой, Колпино Номенклатура оборудования : трансформаторное оборудованиекласса напряжения 110-750 кВ; • Начало производства - 2014 г. • Объем поставок для ОАО «ФСК ЕЭС» в период 2014-2018 гг. ~ 27190 МВА.

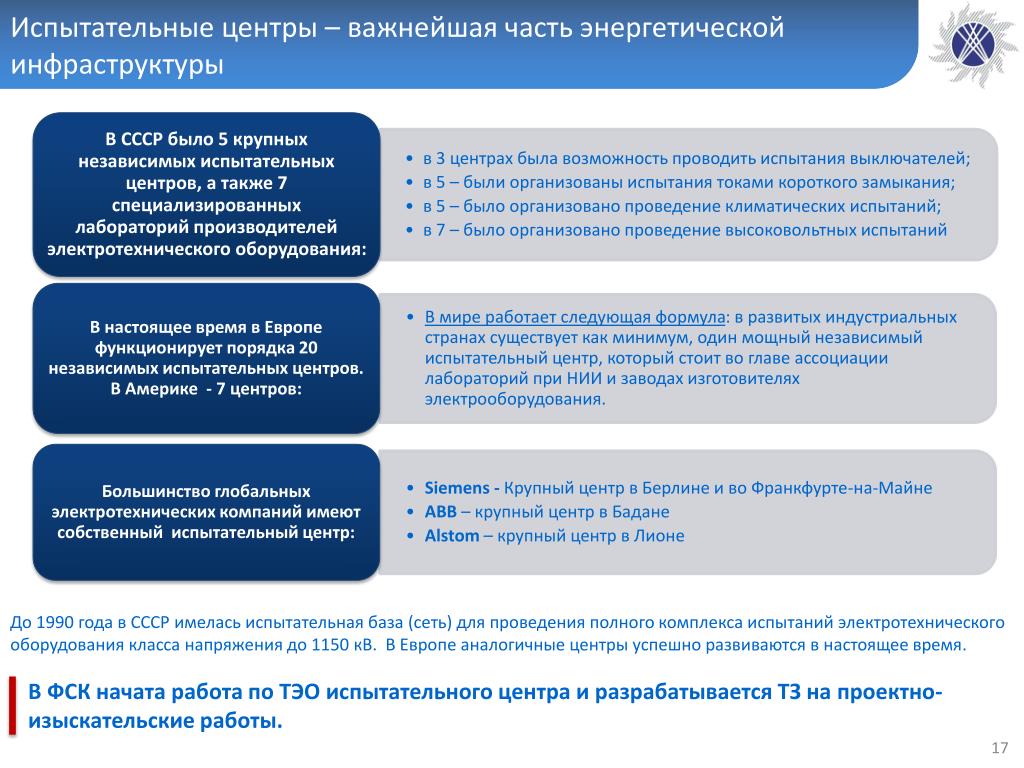

18. Испытательные центры – важнейшая часть энергетической инфраструктуры До 1990 года в СССР имелась испытательная база (сеть) для проведения полного комплекса испытаний электротехнического оборудования класса напряжения до 1150 кВ. В Европе аналогичные центры успешно развиваются в настоящее время. В ФСК начата работа по ТЭО испытательного центра и разрабатывается ТЗ на проектно-изыскательские работы. 17

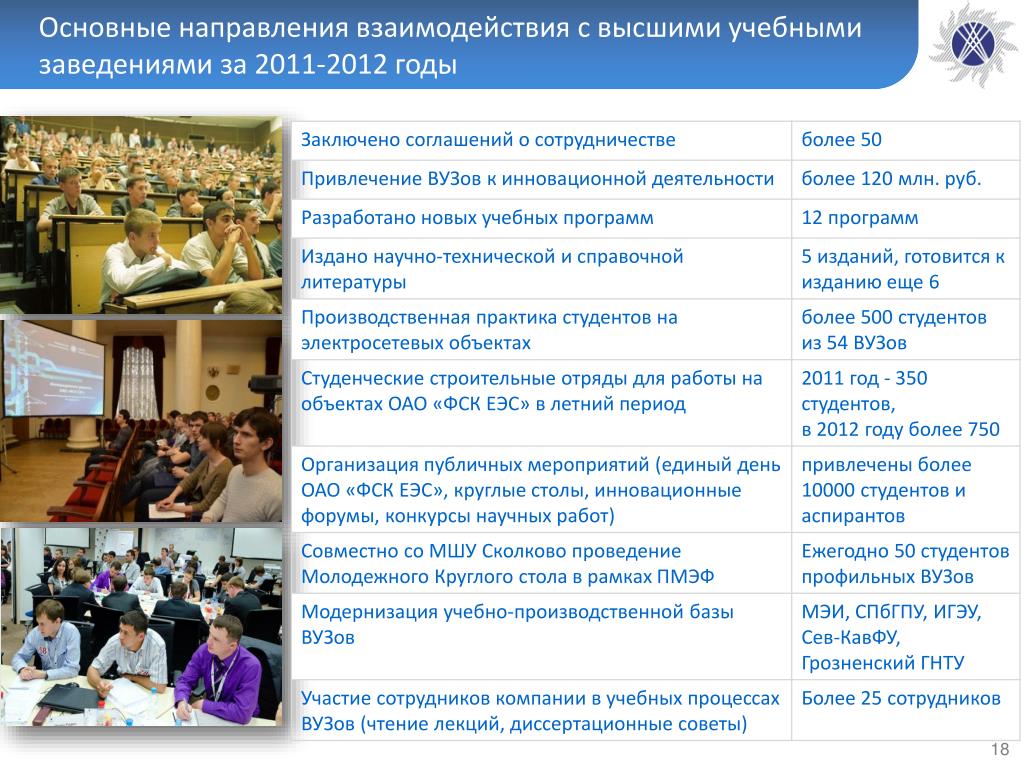

19. Основные направления взаимодействия с высшими учебными заведениями за 2011-2012 годы

20. ОАО «ФСК ЕЭС» 117630, г. Москва, ул. Академика Челомея, 5А Телефоны: Единый информационный центр: 8-800-200-18-81Для звонков из стран ближнего и дальнего зарубежья: +7 (495) 710-93-33 Факс: +7 (495) 710-96-55 Е-mail:info@fsk-ees.ru Сайт: www.fsk-ees.ru Спасибо за внимание!

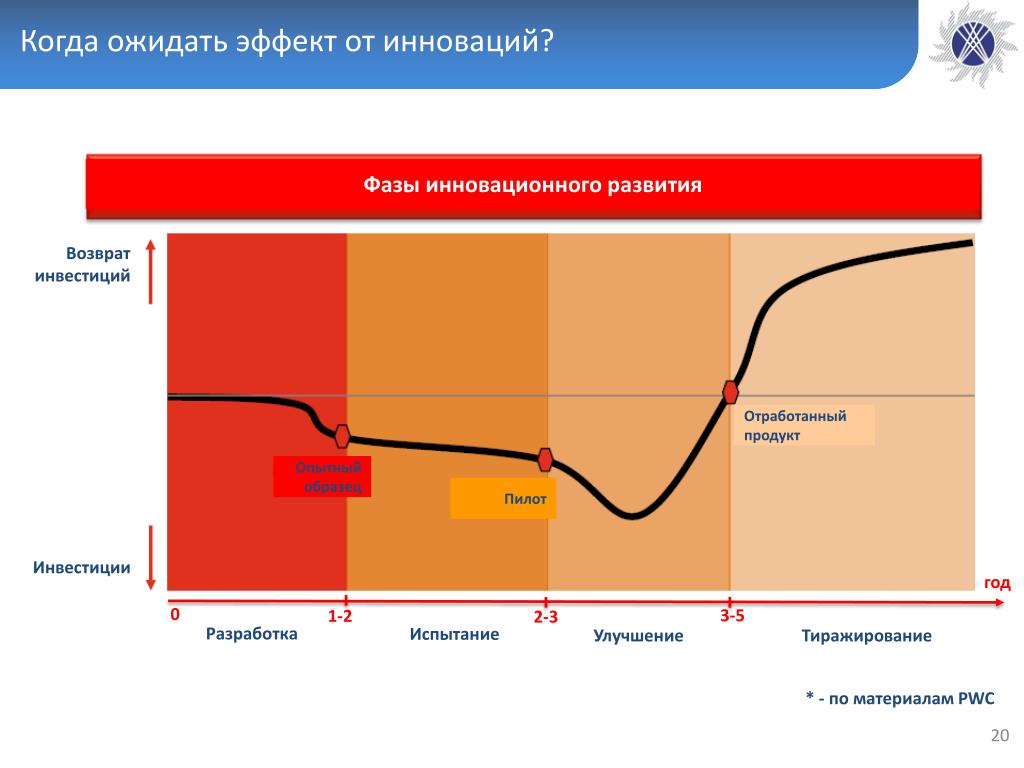

21. Когда ожидать эффект от инноваций? Фазы инновационного развития Возврат инвестиций Отработанный продукт Опытный образец Пилот Инвестиции год 0 3-5 1-2 2-3 Разработка Испытание Улучшение Тиражирование * - по материалам PWC
