Bouwfysisch Ontwerpen 1

1. Bouwfysisch Ontwerpen 1 Warmte

2. Warmte • College 4.1. • Mens en warmte • College 4.2. • Ontwerpen met warmte • Installatietechnische middelen

3. Mens en warmte • Inhoud college 4.1. • De temperatuur van het lichaam • Warmteproductie van het lichaam • Hoe raakt het lichaam zijn warmte kwijt? • Hoe houdt het lichaam de juiste temperatuur in stand? • Waar is thermische behaaglijkheid van afhankelijk?

4. De temperatuur van het lichaam 37 °C ± 0,5 °C

5. Huidtemperatuur been

6. Warmteopslag in lichaam

7. Huidtemperatuur been

8. Warmteproductie • Metabolisme is proces waarin voedsel wordt omgezet in warmte (en arbeid) • Maat metabolisme: hoeveelheid energie die per tijdseenheid per m2 huid vrijkomt (J/sm2 of W/m2) • Ook gebruikte eenheid: de met (= 58 W/m2 en geldt voor ontspannen zittend persoon)

9. Metabolisme [W/m2 of met]

10. Aktiviteiten met bijbehorend metabolisme

11. Lichaamsoppervlakte volwassene A = 1,8 m2

12. Lichaamsoppervlakte volwassene Warmteproductie ontspannen staand: 1,8 x 70 = 126 W A = 1,8 m2

13. Hoe raakt het lichaam z’n warmte kwijt?

14. Warmtebalans mens p = cv + r + cd + e[W] p - warmtestroom productie cv - warmtestroom convectie r - warmtestroom straling cd - warmtestroom geleiding e - warmtestroom verdamping

15. Warmteafgifte

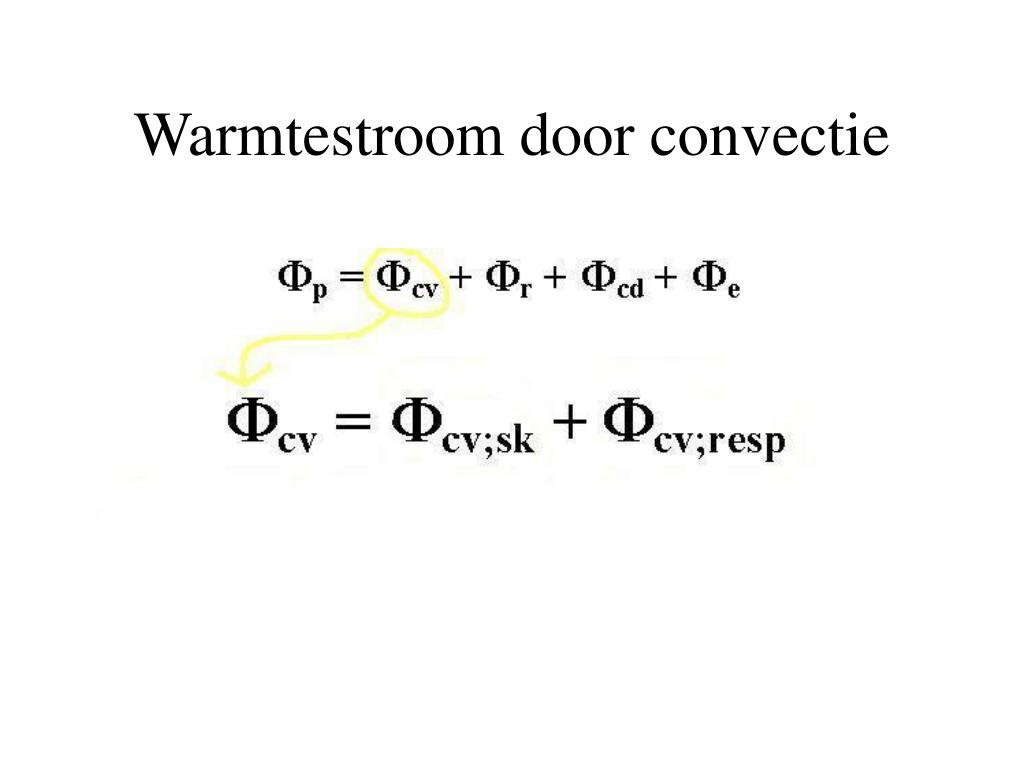

16. Warmtestroom door convectie

17. Warmtestroom door convectie

18. Warmtestroom door convectie

19. Convectief warmteverlies door ademhaling θe [°C] θe [°C]

20. Convectief warmteverlies door ademhaling θi [°C] θresp [°C]

21. Berekening convectief warmteverlies Warmteverlies door ventilatie: Warmteverlies door ademhaling:

22. Warmtestroom door straling

23. Warmtestroom door geleiding

24. Warmtestroom door verdamping

25. Thermoregulatie • Te koud (warmteafgifte te groot) • vasocontractie • kippevel • klappertanden, rillen • Te warm (warmteafgifte te gering) • vasodilatatie • zweetsecretie

26. Thermische behaaglijkheid • Omgevingsgebonden factoren • Persoonsgebonden factoren

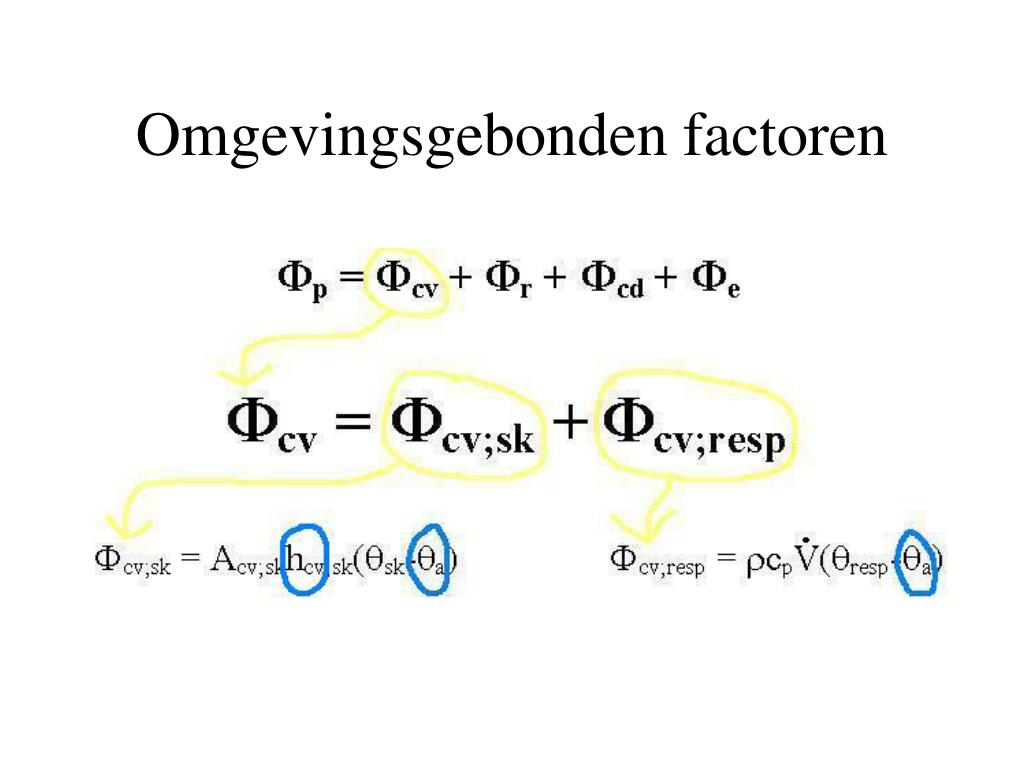

27. Omgevingsgebonden factoren

28. Omgevingsgebonden factoren

29. Thermische behaaglijkheid • Omgevingsgebonden factoren • luchttemperatuur • Persoonsgebonden factoren

30. Omgevingsgebonden factoren

31. Thermische behaaglijkheid • Omgevingsgebonden factoren • luchttemperatuur • luchtsnelheid • Persoonsgebonden factoren

33. Omgevingsgebonden factoren

34. Thermische behaaglijkheid • Omgevingsgebonden factoren • luchttemperatuur • luchtsnelheid • mrt (mean radiant temperature) • Persoonsgebonden factoren

35. Thermische behaaglijkheid • Omgevingsgebonden factoren • luchttemperatuur • luchtsnelheid • gemiddelde stralingstemperatuur • Persoonsgebonden factoren

36. mrt is afhankelijk van positie in vertrek

37. mrt is afhankelijk van positie in vertrek

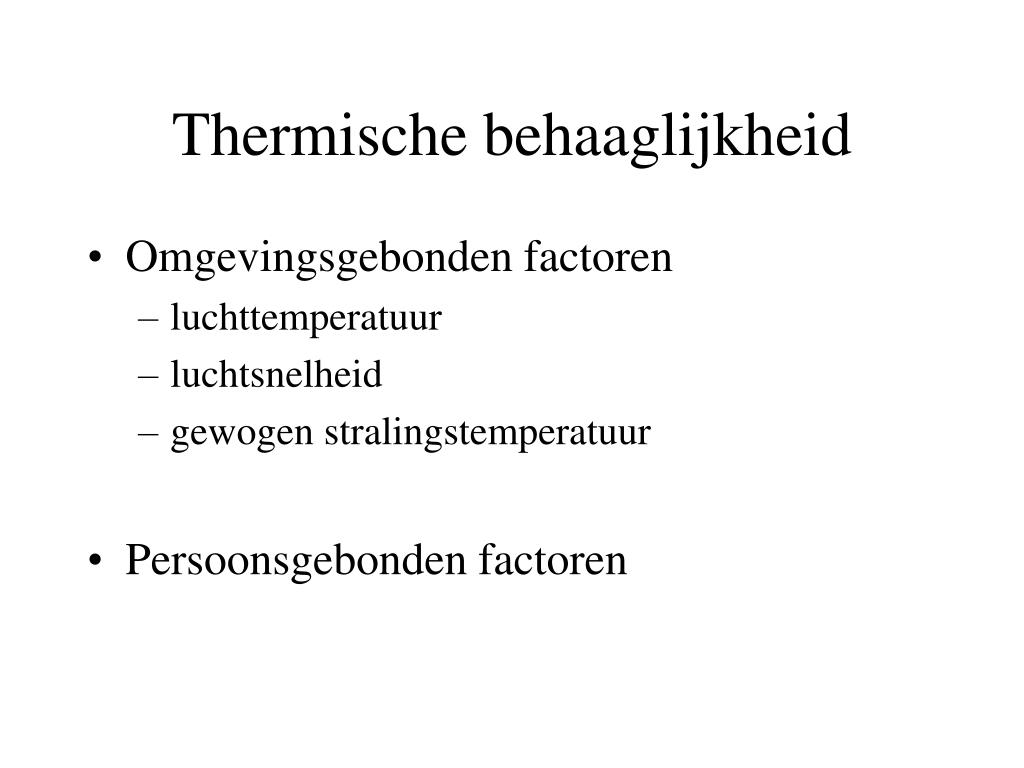

38. Thermische behaaglijkheid • Omgevingsgebonden factoren • luchttemperatuur • luchtsnelheid • gewogen stralingstemperatuur • Persoonsgebonden factoren

39. Omgevingsgebonden factoren

40. Omgevingsgebonden factoren

41. Thermische behaaglijkheid • Omgevingsgebonden factoren • luchttemperatuur • luchtsnelheid • gewogen stralingstemperatuur • relatieve luchtvochtigheid • Persoonsgebonden factoren

42. Metabolisme [W/m2 of met]

43. Thermische behaaglijkheid • Omgevingsgebonden factoren • luchttemperatuur • luchtsnelheid • gewogen stralingstemperatuur • relatieve luchtvochtigheid • Persoonsgebonden factoren • metabolisme

44. Thermische behaaglijkheid • Omgevingsgebonden factoren • luchttemperatuur • luchtsnelheid • gewogen stralingstemperatuur • relatieve luchtvochtigheid • Persoonsgebonden factoren • metabolisme • kleding

45. Warmteweerstand kleding

46. Operatieve temperatuur

47. Behaaglijke combinatie van lucht en stralingstemperatuur

48. Verschil in luchttemperatuur (door koudeval)

49. Verschil in luchttemperatuur (door koudeval)

50. Verschil in luchttemperatuur (door koudeval)
