АКТУАЛЬНОСТЬ МАЛОЙ ГЕНЕРАЦИИ ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПОТРЕБИТЕЛЕЙ

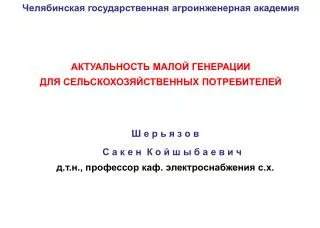

1. Челябинская государственная агроинженерная академия АКТУАЛЬНОСТЬ МАЛОЙ ГЕНЕРАЦИИ ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПОТРЕБИТЕЛЕЙ Ш е рь я з о в С а к е нК о йшы б а е в и ч д.т.н., профессор каф. электроснабжения с.х.

2. 2 Источники энергии Возобновляемые Традиционные Солнечная энергия Твердое топливо Энергия ветра Жидкое топливо Энергия потока воды ГАЗ Энергия тепла Земли Ядерное топливо Энергия биомассы Электрическая энергия Тепловая энергия Классификация источников энергии

3. Потребление энергоресурсов в РФ (млрд. т. у. т)

4. Развитие энергетического рынка Электро- и теплоэнергетика России в сумме потребляют около 50% всего топлива, а доля электроэнергии в энергетических затратах промышленности составляет 46%, а долятепловой энергии в некоторых отраслях промышленности – до 21…43%. ПРИ этом Вопросы эффективности в сфере производства и потребления электрической и тепловой энергии являются приоритетными. Кроме технологических усовершенствований в этой сфере дляповышения экономической энергоэффективности, следуетпредусмотретьмеры по дальнейшему совершенствованиюрынка электрической и тепловой энергии. Такнаряду с формированием конкурентных рынков электроэнергии и мощности целесообразно формирование долгосрочных фьючерсных рынков (биржи) электрической и тепловой энергии, которые бы способствовалиэкономическому ориентированию потребителей энергии и независимых ее производителей в создании собственных конкурентоспособных и экономически более эффективных источников, прежде всего тепловой, а также и электрической энергии.

5. Развитие систем электро- и теплоснабжения • Развитие систем электро- и теплоснабжения может происходить по двум сценариям: • Первый - инерционный, продолжающий практику строительства преимущественно крупных электростанций и раздельного подхода к развитию электроэнергетического комплекса и систем централизованного теплоснабжения. Энергообеспечение, в основе которого лежит раздельное производство электрической энергии на крупных электростанциях, а тепловой энергии - на котельных не эффективен и приводит к высоким тарифам, а в специфических российских условиях - еще и к низкому качеству электро - и теплоснабжения. • Второй –активный, в рамках модернизации и развития системы централизованного электроснабжения, развитие распределенных энергетических ресурсов, включая малую распределенную энергетику с использованием традиционных и возобновляемых источников энергии. Для эффективного использования этих ресурсов необходимо опережающее развитие распределенной энергетики. Интерес к распределенной генерации электрической и тепловой энергиив перспективе: - позволит наиболее эффективно использовать распределенные ресурсы малой генерации, местных видов топлива и возобновляемой энергии для снижения стоимости энергоснабжения; - возможности гибкого регулирования нагрузки потребителей в качестве альтернативы отбору генерирующих мощностей при проведении аукционов на рынке мощности; - предоставить потребителям возможность самостоятельно выбирать уровень надежности своего электроснабжения; • оплачивать электроэнергию по ценам реального времени, что повысит надежность и гибкость энергоснабжения потребителей и эффективность функционирования рынка электроэнергии в целом.

6. п. Привольный Красноармейского района

7. Схема электроснабжения п. Привольное

8. 0,3 млн кВт ч 1 млн кВт ч ГВС Потребная энергия для теплоснабжения п. Привольное

9. Затраты на энергоснабжение от газопровода № 358 1.Затраты на строительство газопровода и подключения:10 750 000 руб.: - до поселка – 1 500 000 руб; - внутри поселка– 3 750 000 руб; - пункта ПГБ – 1 000 000 руб; - подключение жилого дома – 4 500 000 руб. 2. Затраты на использование газа : - объем потребного газа на поселок – Vг = 250 000 м3; - затраты при стоимости газа 3,5 руб./м3 – 875 000 руб. 3. Стоимость энергии составит - 1,3 руб./кВт.ч.

10. Газопоршневой электроагрегат 1- водяной теплообменник; 2-регулятор температуры (термостат); 3-датчики температуры; 4- катушки зажигания; 5- двигатель; 6-газовый карбюратор IMP; 7- воздухоочиститель; 8-силовой генератор; 9- амортизатор; 10- масляный фильтр; 11-электрический насос; 12-водо-масляный теплообменник

11. Затраты на энергоснабжение от газопоршневой электростанции 1. Затраты на установку ГПУ типа АП 200: - общие затраты на 2 ГПУ по 200 кВт – 7 500 000 руб. 2. Затраты на строительство воздушной линии – 2 700 000 руб. - до поселка – 700 000 руб.; - внутри поселка – 1 500 000 руб.; - подключение домов – 500 000 руб. 3. Затраты на использование газа: - объем потребного газа Vг = 450 000 м3; - затраты при стоимости газа 3,5 руб./м3 – 1 575 000 руб. 4. Стоимость энергии от ГПУ составит – 1,75 руб./кВт.ч.

12. Возможная схема использования тепла от ГПУ

13. Cхема использования тепла от ГПУ 1-радиаторный блок с электровентилятором; 2-термопреобразователь; 3-регулирующий шаровой кран с электроприводом «BELIMO»; 17- регулятор температуры (термостат); 4-водо-водяной теплообменник; 5-водомасляный теплообменник; 6-водяной электронасос; 7-котел-утилизатор; 8-регулирующие заслонки выхлопных газов; 9-глушитель выхлопа; 10-шаровой кран сетевой воды; 11-байпасный трубопровод выхлопных газов; поз. 12-15 – элементы внутреннего газооборудования; 16- расширительный бачок с паровоздушным клапаном.

14. Затраты на энергоснабжение от газопоршневой электростанции с когенерацией 1. Затраты на установку ГПУ типа АПК 200: - общие затраты на 2 ГПУ по 200 кВт – 8 400 000 руб. 2. Затраты на строительство воздушной линии – 2 700 000 руб. - до поселка – 700 000 руб.; - внутри поселка – 1 500 000 руб.; - подключение домов – 500 000 руб. 3. Затраты на использование газа: - объем потребного газа Vг = 250 000 м3; - затраты при стоимости газа 3,5 руб/м3 – 875 000 руб. 4. Стоимость энергии от ГПУ составит – 1,3 руб./кВт.ч.

15. Схема включения ГПУ и ВЭУ
