Presentation Transcript


3675633

NFU

《单片机原理及应用》


3675633

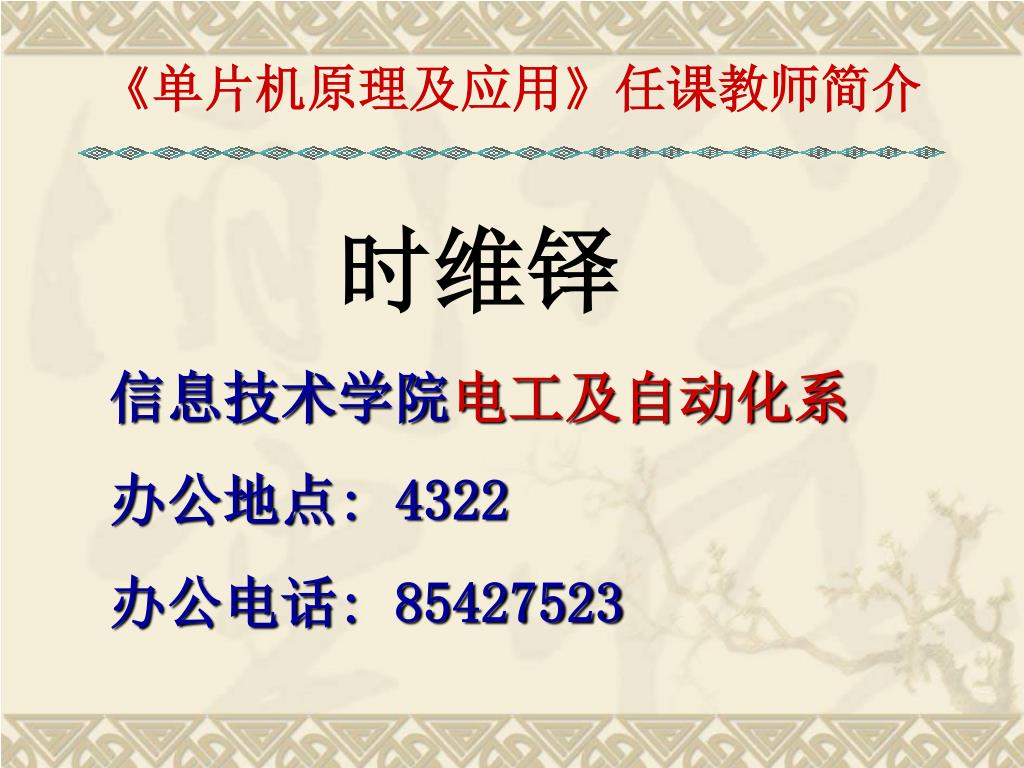

《单片机原理及应用》任课教师简介

时维铎

信息技术学院电工及自动化系

办公地点: 4322

办公电话: 85427523


3675633

单片机原理及应用

练习簿

班级_______

学号_______

姓名_______

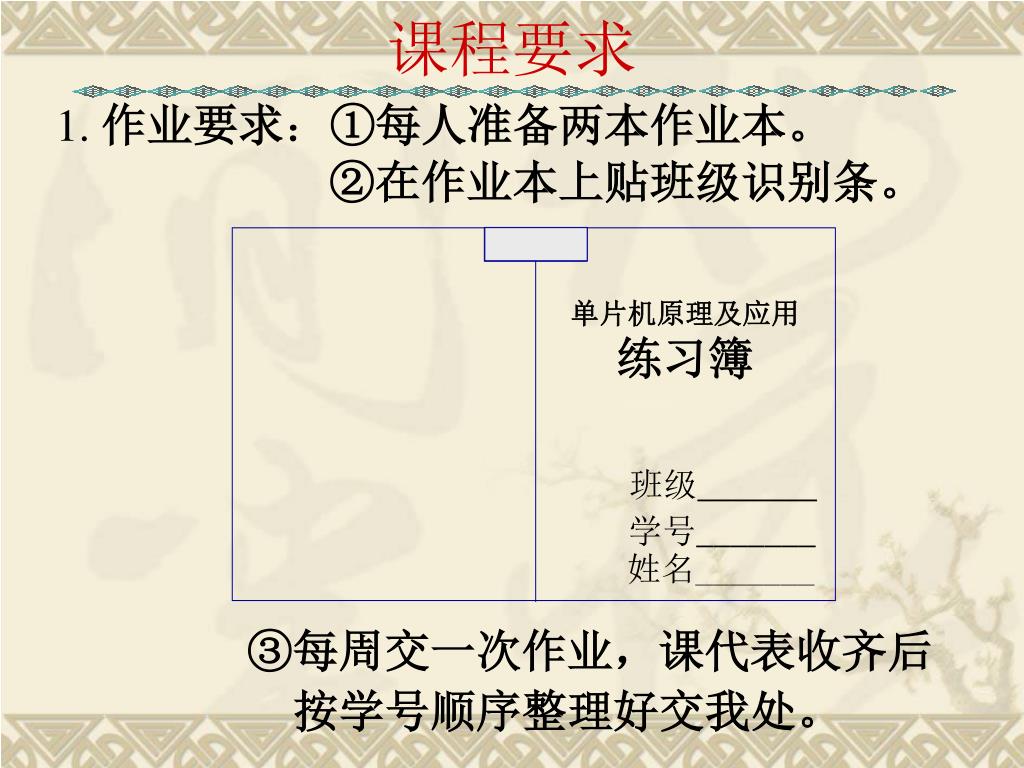

课程要求

1.作业要求:①每人准备两本作业本。

②在作业本上贴班级识别条。

③每周交一次作业,课代表收齐后

按学号顺序整理好交我处。


3675633

课程要求

2.实验要求:实验时必须穿鞋套,

实验地点: 4301

实验时间: 内容在课堂上通知;

实验报告用统一实验纸,在下

次实验时交(按学号排序)。

3.答疑时间:在课间、课后或到4322办公室。

4.课后各班长到我处登记联系电话。


3675633

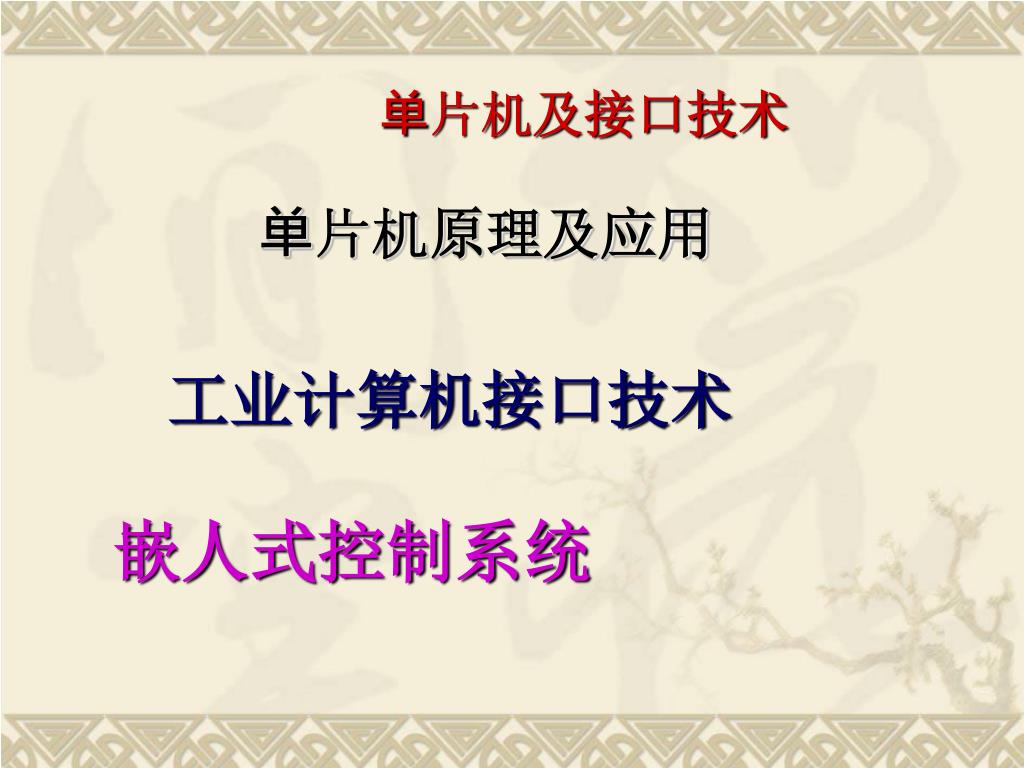

单片机及接口技术

单片机原理及应用

工业计算机接口技术

嵌人式控制系统


3675633

第1章 单片机概述

1.1 单片机的概念

1.2 单片机的发展

1.3 单片机的应用


3675633

本章要求

  • 了解单片机的概念

  • a.单片机的名称

  • b.通用单片机和专用单片机

  • c.单片机与单片机系统

  • d.单片机应用系统和开发系统

  • e.单片机的程序设计语言和软件

2 了解单片机的发展历史

  • 了解单片机的应用特点和应用领域


3675633

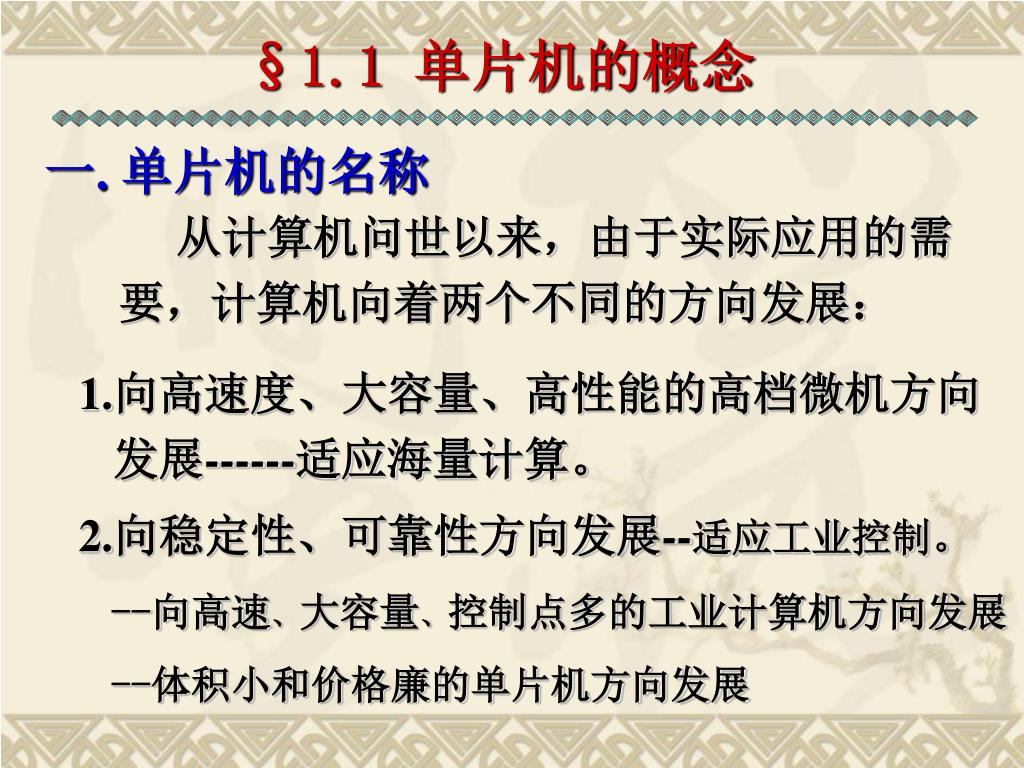

§1.1 单片机的概念

一. 单片机的名称

从计算机问世以来,由于实际应用的需要,计算机向着两个不同的方向发展:

1.向高速度、大容量、高性能的高档微机方向

发展------适应海量计算。

2.向稳定性、可靠性方向发展--适应工业控制。

--向高速、大容量、控制点多的工业计算机方向发展

--体积小和价格廉的单片机方向发展


3675633

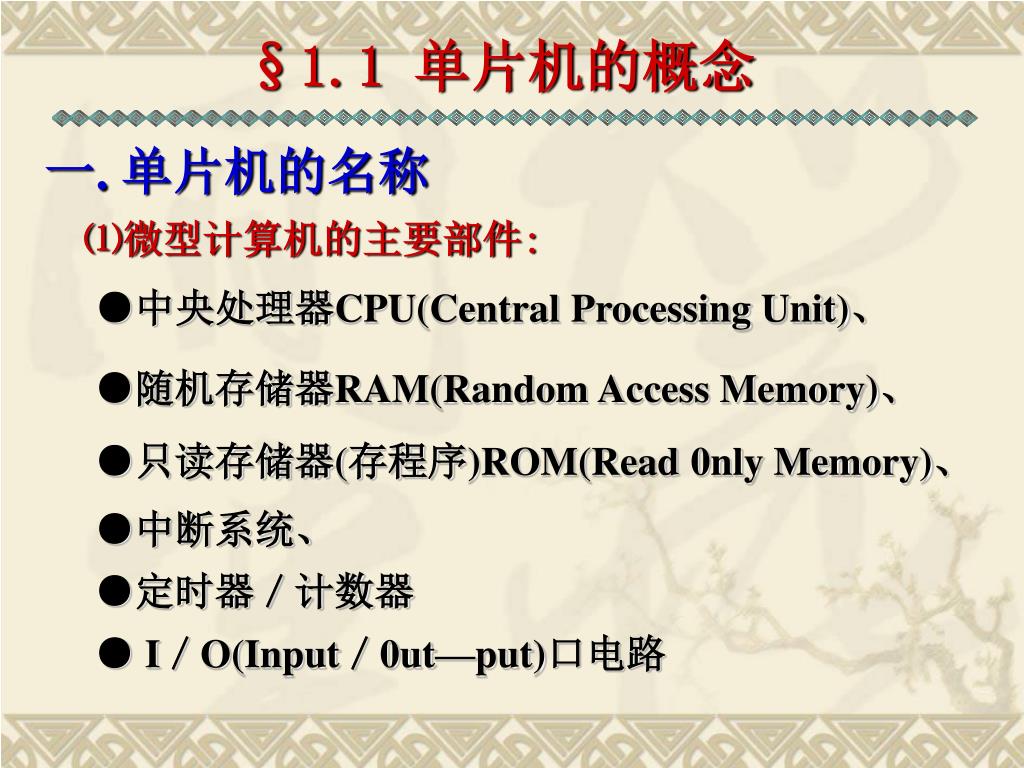

§1.1 单片机的概念

一. 单片机的名称

⑴微型计算机的主要部件:

●中央处理器CPU(Central Processing Unit)、

●随机存储器RAM(Random Access Memory)、

●只读存储器(存程序)ROM(Read 0nly Memory)、

●中断系统、

●定时器/计数器

●I/O(Input/0ut—put)口电路


3675633

§1.1 单片机的概念

一. 单片机的名称

⑵单片机

把微型计算机的主要部件,集成在一块芯片上,构成单片微型计算机SCMC(Single Chip MicroComputer)

-------简称单片机。

微控制器MCU(MicroController Unit)

嵌入式微控制器EMCU(Embedded MicroController Unit)


3675633

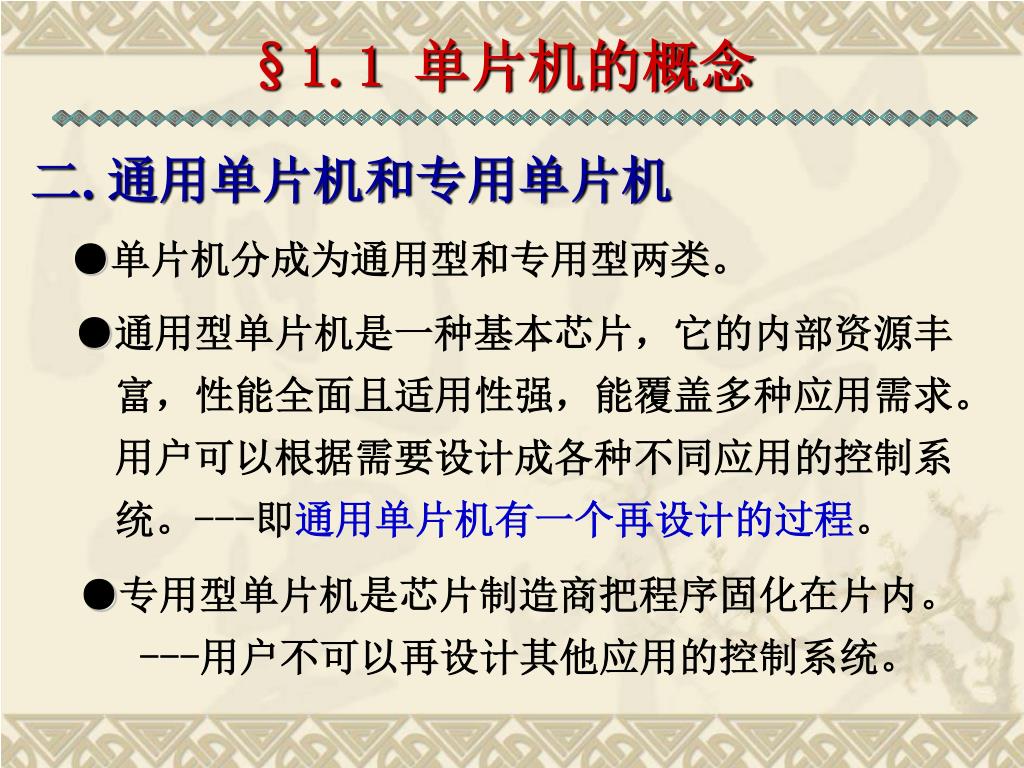

§1.1 单片机的概念

二. 通用单片机和专用单片机

●单片机分成为通用型和专用型两类。

●通用型单片机是一种基本芯片,它的内部资源丰

富,性能全面且适用性强,能覆盖多种应用需求。

用户可以根据需要设计成各种不同应用的控制系

统。---即通用单片机有一个再设计的过程。

●专用型单片机是芯片制造商把程序固化在片内。

---用户不可以再设计其他应用的控制系统。


3675633

§1.1 单片机的概念

三. 单片机与单片机系统

●单片机是芯片。

●单片机系统是由:单片机、时钟电路、复位电路、

外围电路等构成控制系统。


3675633

§1.1 单片机的概念

四. 单片机应用系统与单片机开发系统

●单片机系统与控制对象构成应用系统。

●开发系统是对单片机系统开发、调试的工具。

①在线仿真。

②EPROM写入。


3675633

§1.1 单片机的概念

五. 单片机的程序设计语言和软件

●单片机系统只能用机器语言---二进制代码。

●开发系统中用机器语言、汇编语言和高级语言。

汇编语言---面向机器语言,与单片机硬件紧密

联系,占用ROM小,执行快。

例:MOV A,#100 ----机器码 74H 64H


3675633

§1.2 单片机的发展

一. 单片机的发展概述

●1971微处理器研制成功,不久出现了一位单片微

型计算机即单片机。

●76年Intel公司---8位MCS-48系列单片机,它以体

积小、控制功能全、价格低。

●80年代初Intel公司--8位MCS-51系列单片机,它

比48系列软、硬件丰富,功能强,兼容性好。

●83年Intel--16位MCS-96系列单片机,它比51性能

更好,带4或8路10位A/D转换器。

●现在---32位—ROM、RAM、更大、速度更快。

●--MCS251 8XC251SC(8位机)。


3675633

§1.2 单片机的发展

二. MCS-51单片机系列


3675633

§1.2 单片机的发展

三.80C51单片机系列

●与8051完全兼容(指令、引脚信号、总线等多方面)

●CMOS低功耗8051的功耗为630mW,

而80C51的功耗只有120mW(用一粒

钮扣电池就可以工作)。

●增强待机和掉电保护两种工作方式。

保证单片机在掉电情况下,能以最低的消耗维持。

●内部程序存储器的容量也越来越大,已有64 KB

●存储器具有程序存储器保密机制。

以防止应用程序泄密或被复制。


3675633

§1.3 单片机的应用

一. 单片机的应用特点

1.控制系统在线应用

●计算机在控制系统中的离线应用

计算机的离线应用包括对控制系统总体的分析、设计、仿真及建模等工作-----简称控制系统CAD。

----微型机或小型机实现。

●计算机的在线应用

计算机代替模拟或数字控制电路,成为控制系统、测试系统或信号处理的一个组成部分。


3675633

§1.3 单片机的应用

一. 单片机的应用特点

2. 软硬件相结合

在设计单片机应用系统时需软硬件统筹考虑。

3. 应用现场环境恶劣

工业现场的电磁干扰、电源波动、冲击震动、高低温等会影响系统的稳定性。

单片机适应环境温度的等级划分:

设计应用系统是应根据现场温度选择芯片等级。


3675633

§1.3 单片机的应用

二. 单片机的应用领域

1.工业自动化方面

2.仪器仪表方面

3.家用电器方面

4.信息和通信产品方面

5.军事装备方面


3675633

作业练习题

P8: 一 . 1、4、6

二 . 1、2、4、6、9
