  1. 4nec2 Ein vielseitiger Antennensimulator

  2. 4NEC2 Übersicht • Theoretische Einführung zur Feldstärkenberechnung • Verschiedene Programme • Möglichkeiten von 4nec2 • Antennenprogrammierung • Praktische Beispiele

  3. 4NEC2 WarumAntennensimulation ? • Anderes Wohnumfeld als für Standard-Situationen geeignet • Interesse • Verstehen, warum bisherige Antennen nicht richtig funktionierten • Optimierung für das individuelle Interessengebiet • BEMFV • Nahfeld analysieren, günstigere Ergebnisse als durch Fernfeldrechnung • Antennen BEMFV-optimiert planen

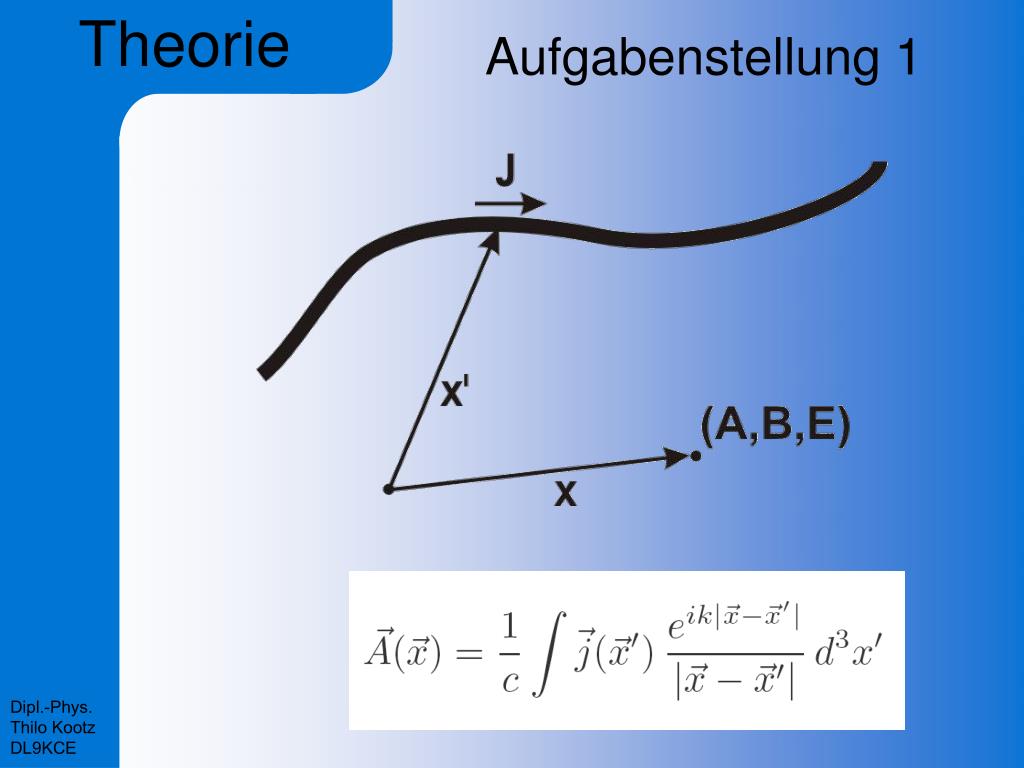

  4. Theorie Aufgabenstellung 1

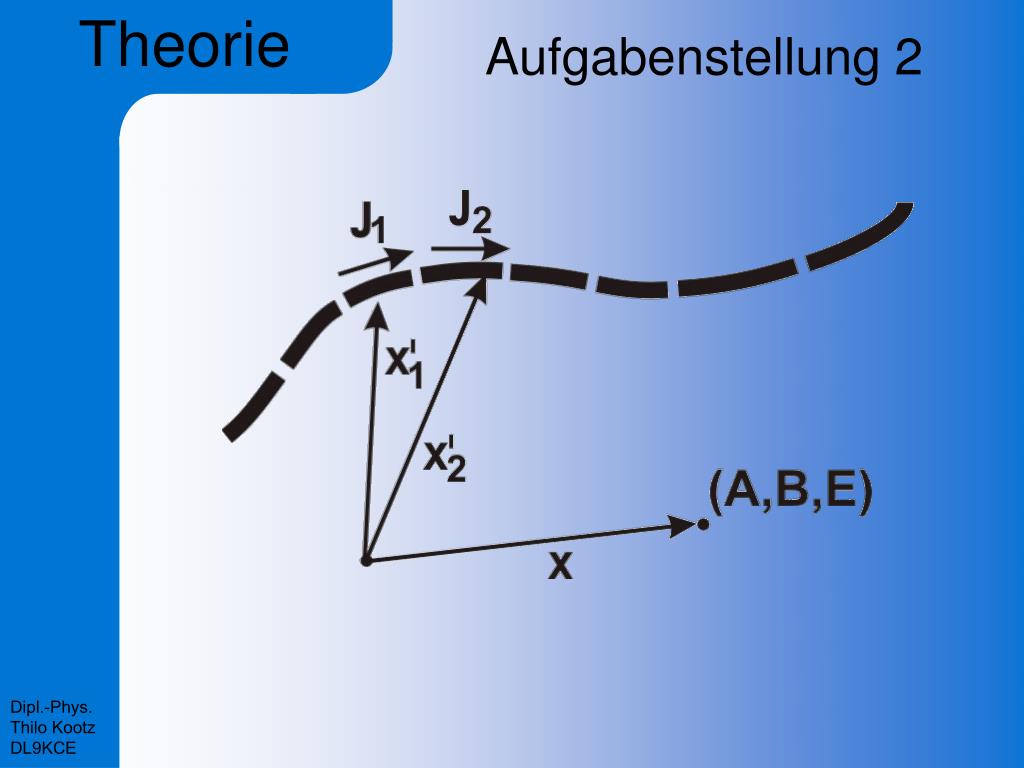

  5. Theorie Aufgabenstellung 2

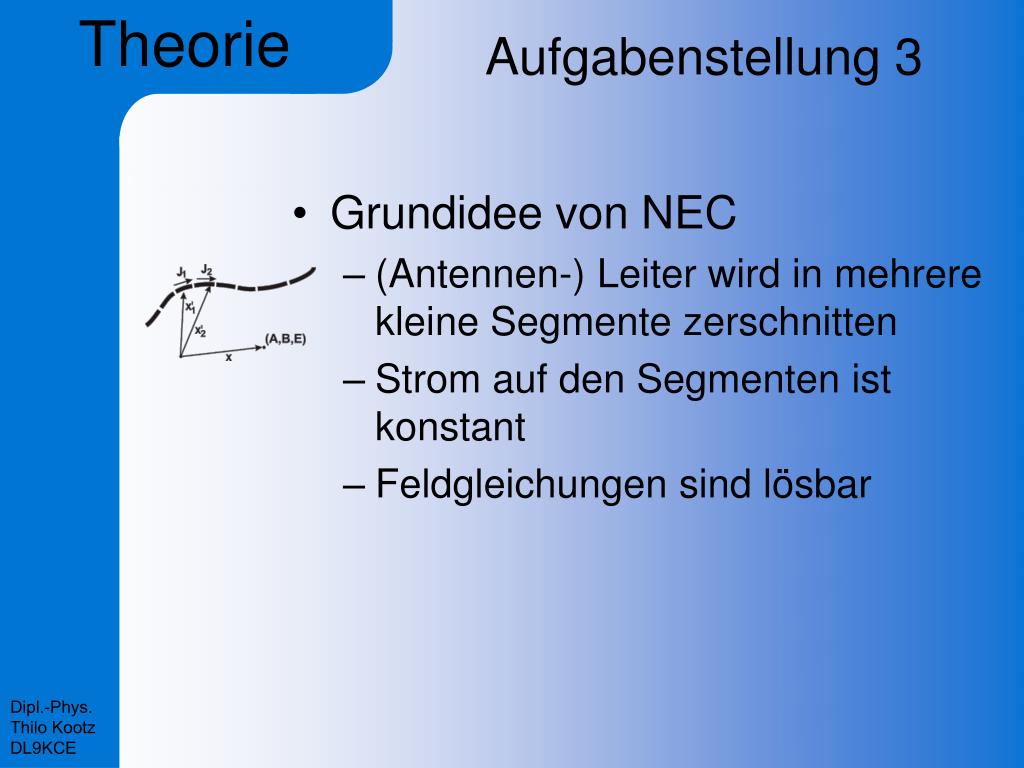

  6. Theorie Aufgabenstellung 3 • Grundidee von NEC • (Antennen-) Leiter wird in mehrere kleine Segmente zerschnitten • Strom auf den Segmenten ist konstant • Feldgleichungen sind lösbar

  7. Software NEC2 • Numerical Electromagnetics Code • Version 2 • G. Burke & A. Poggio 1981 • Lawrence Livermore Labs. • Auftrag der U.S. Navy • für alle frei nutzbar • NEC1: ca. 1975 (nie veröffentlicht) • NEC3: bis heute unter Verschluss • NEC4: kostet Geld

  8. Software EZNEC • Roy Lewallen, W7EL, $ 89 • Sehr einfache Bedienung • Keine grafischen Nahfelder • Keine Optimierung • Zusatz: EZview • Macht die grafische Darstellung der Nahfelder möglich • DL9KCE, 2005 • Kostenlos für DARC/VFDB-Mitglieder

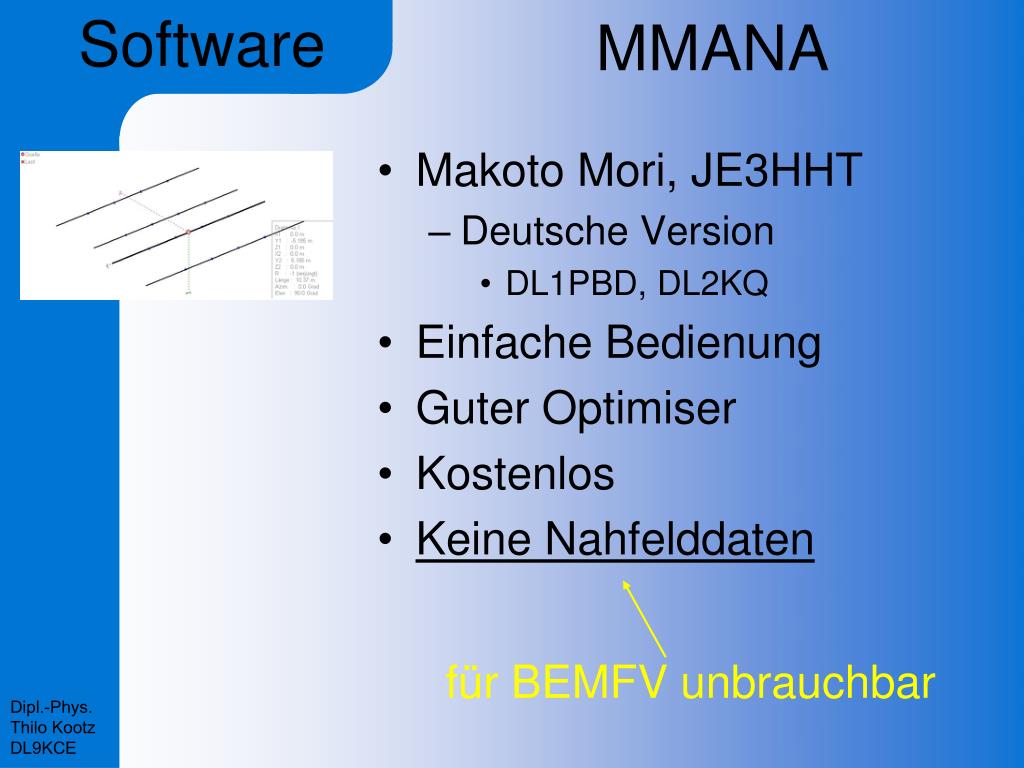

  9. Software MMANA • Makoto Mori, JE3HHT • Deutsche Version • DL1PBD, DL2KQ • Einfache Bedienung • Guter Optimiser • Kostenlos • Keine Nahfelddaten für BEMFV unbrauchbar

  10. Software 4nec2 • Arie Voors • Englisch • aber deutsches Bedienungshandbuch • DL1PBD, DL2KQ • Kostenlos • hohe Einstiegshürde • Optimiser vorhanden • Nahfeld (Rechnung+Darstellung) • Viele Tools • Ausbreitungsmodelle

  11. Software Downloads • NEC2-Info • www.nec2.org • EZNEC • www.EZNEC.com • MMANA • dl2kq.de/mmana/4-7.htm • 4nec2 • home.ict.nl/~arivoors/

  12. 4nec2 Grafische Darstellung von Fernfelddaten

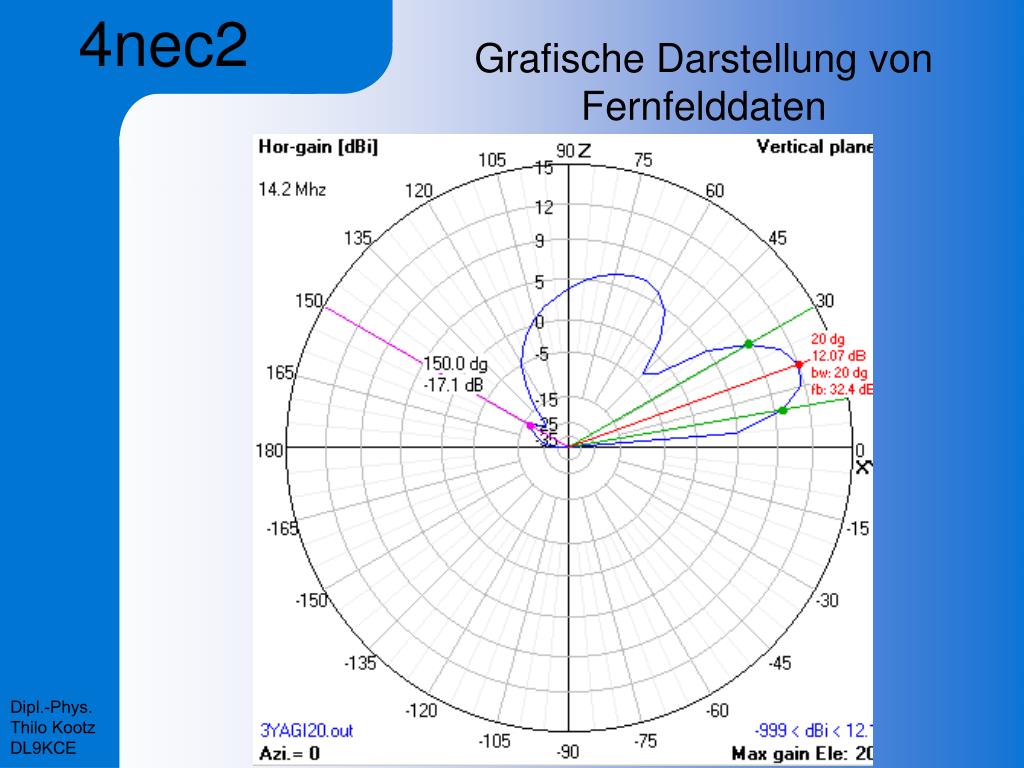

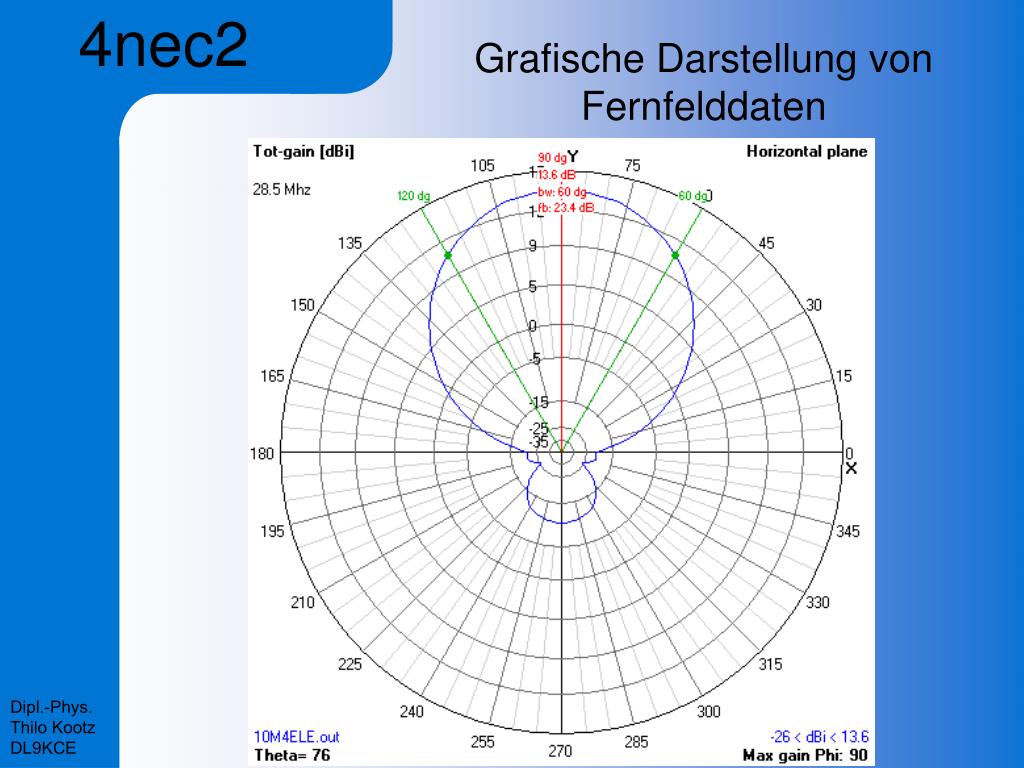

  13. Grafische Darstellung von Fernfelddaten 4nec2 Dipl.-Phys. Thilo Kootz DL9KCE

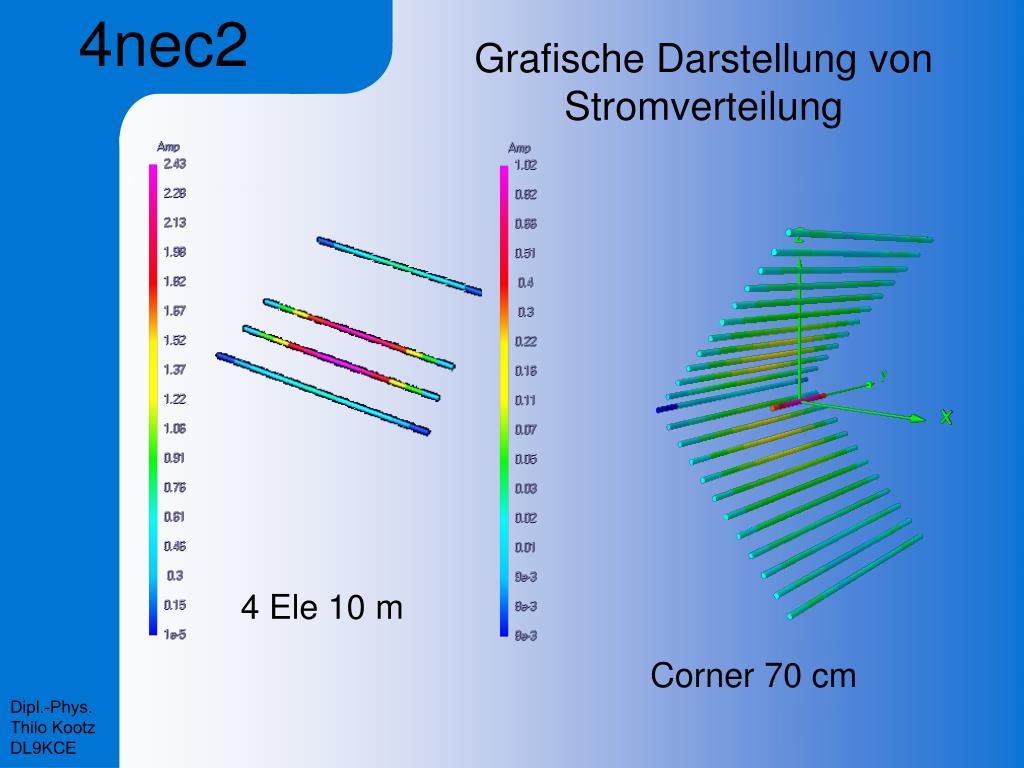

  14. 4nec2 Grafische Darstellung von Stromverteilung 4 Ele 10 m Corner 70 cm

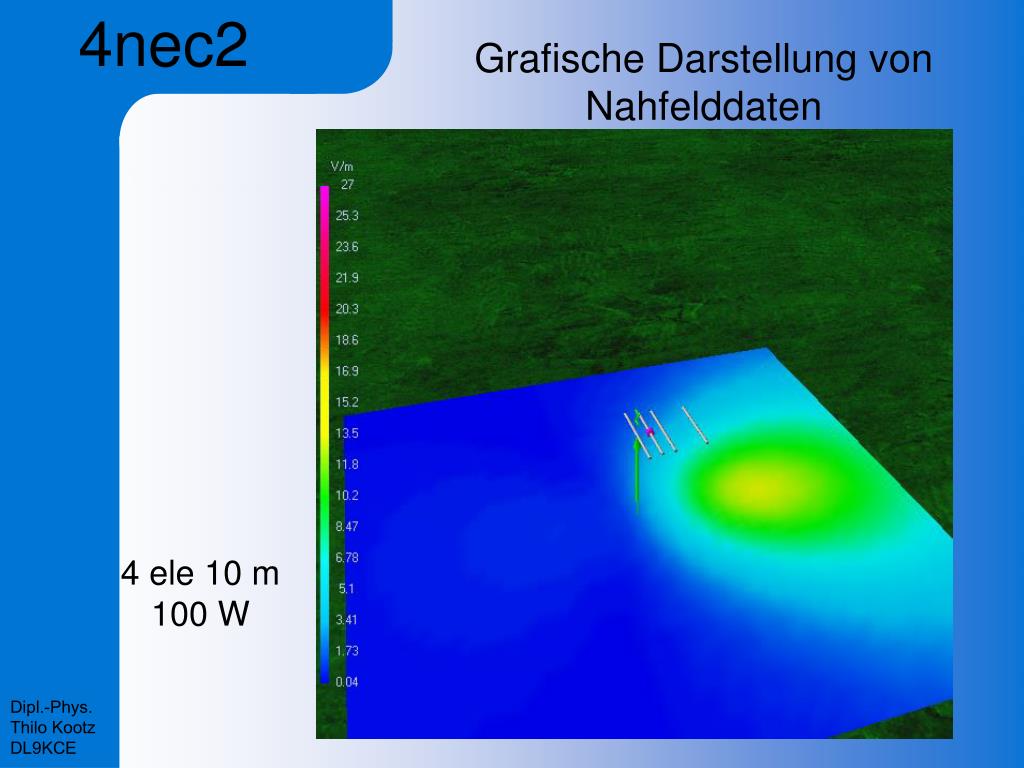

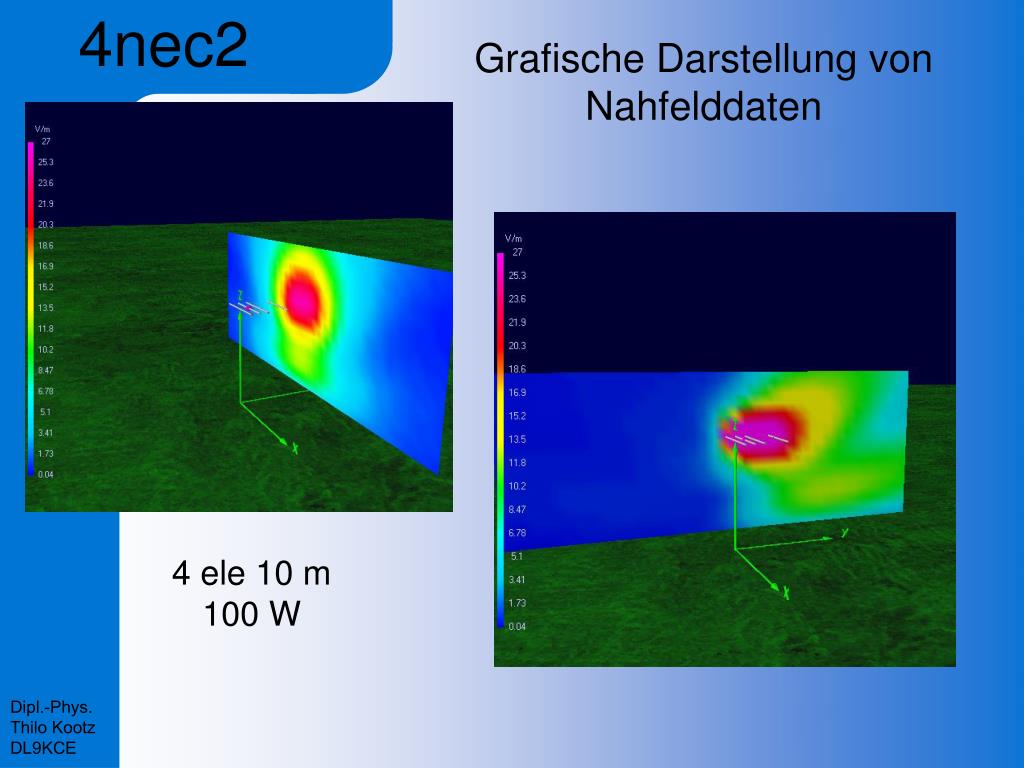

  15. 4nec2 Grafische Darstellung von Nahfelddaten 4 ele 10 m100 W

  16. 4nec2 Grafische Darstellung von Nahfelddaten 4 ele 10 m100 W

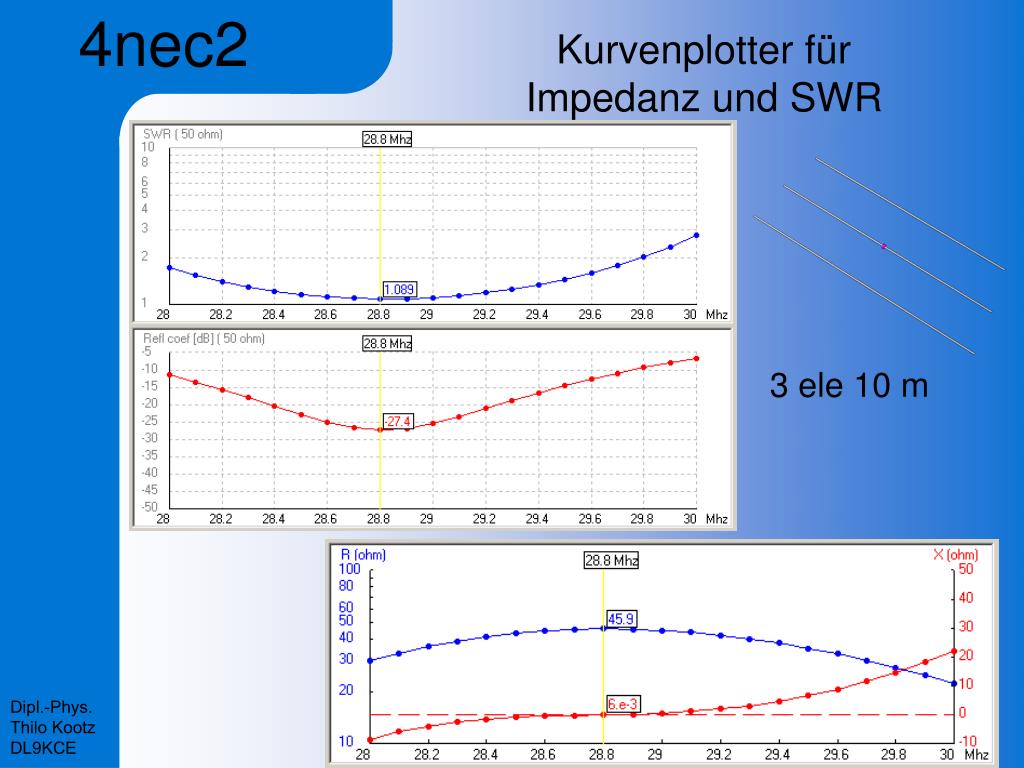

  17. 4nec2 Kurvenplotter fürImpedanz und SWR 3 ele 10 m

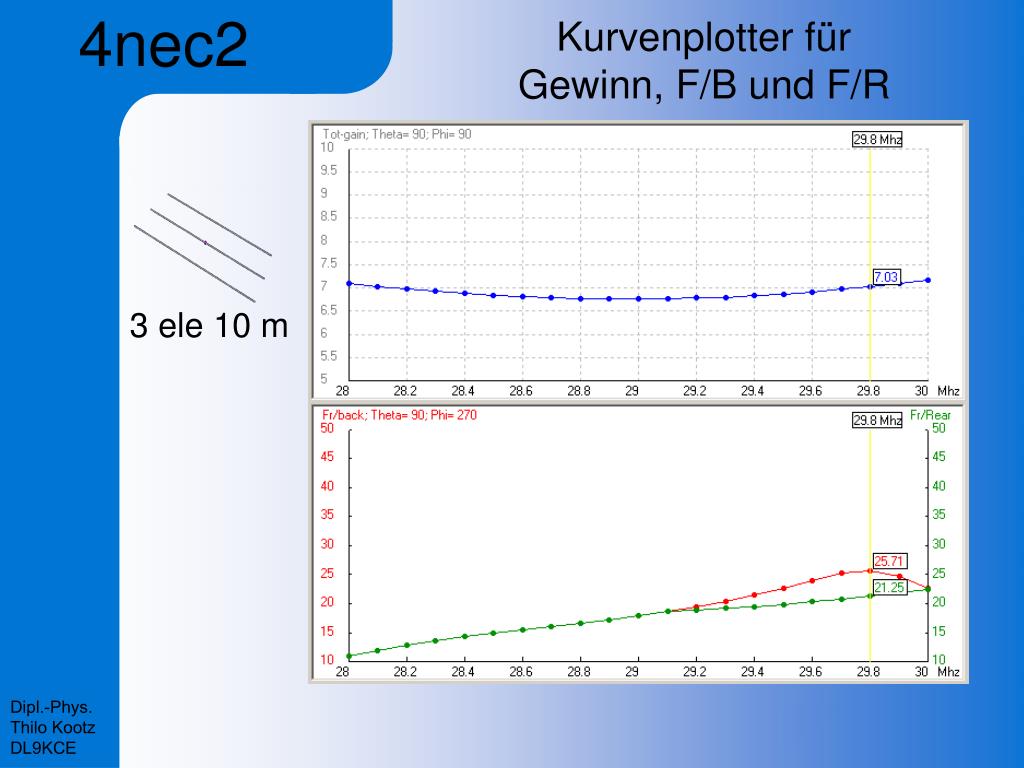

  18. 4nec2 Kurvenplotter fürGewinn, F/B und F/R 3 ele 10 m

  19. 4nec2 Geometrie- und NEC-Editor

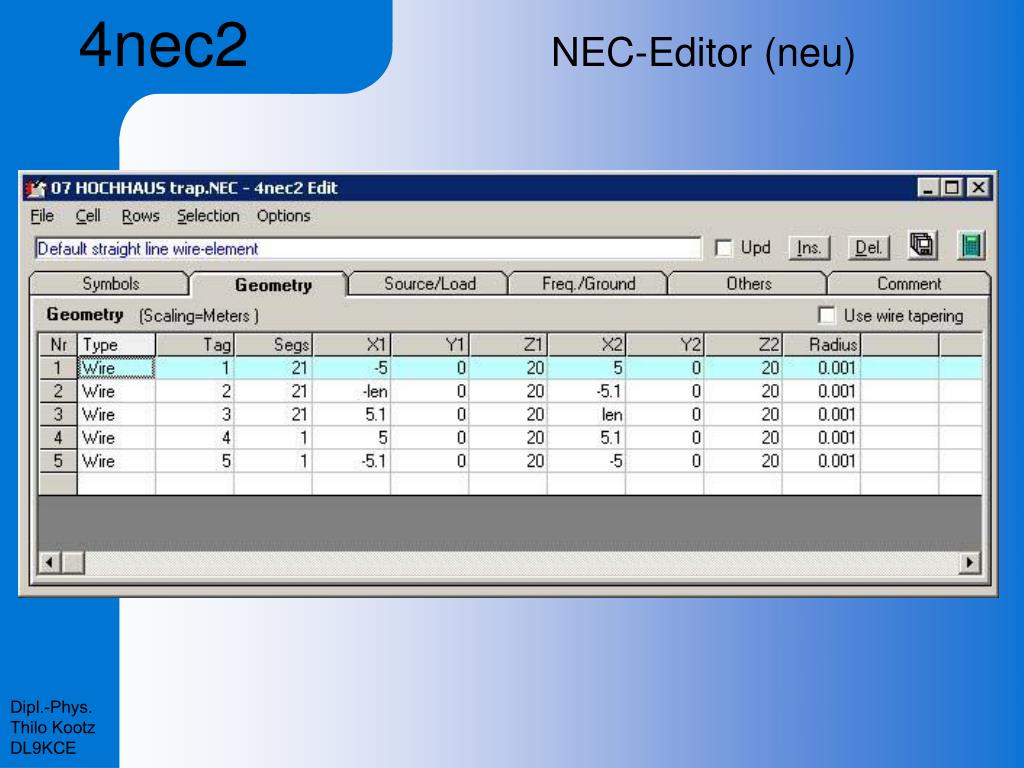

  20. 4nec2 NEC-Editor (neu)

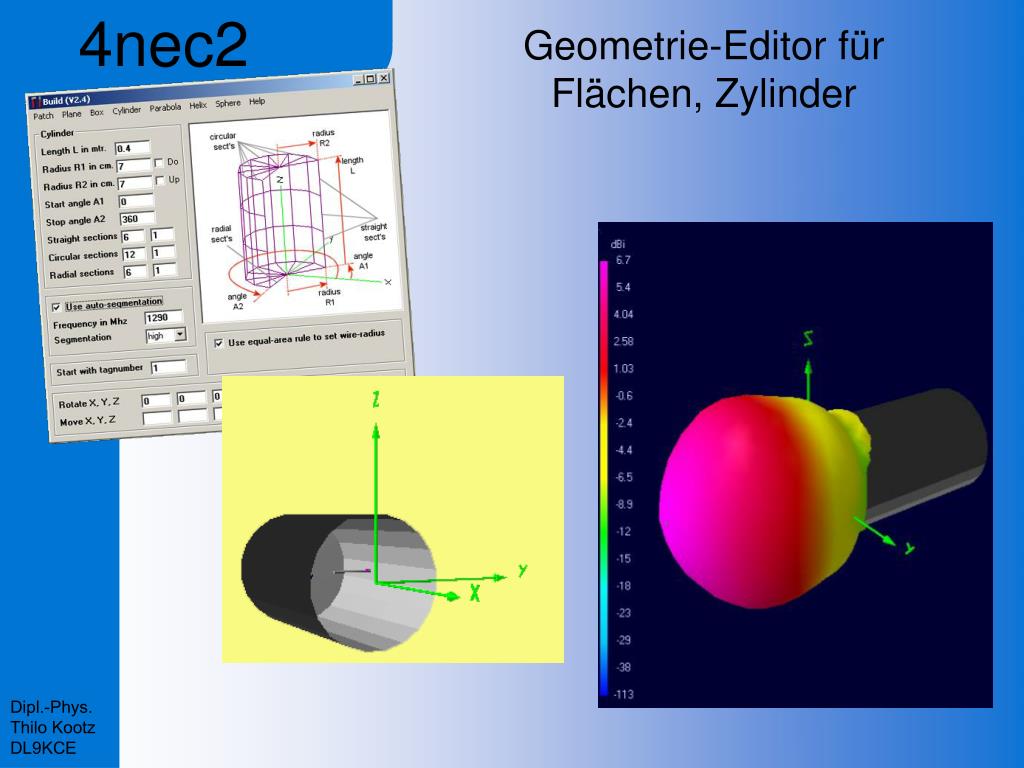

  21. 4nec2 Geometrie-Editor fürFlächen, Zylinder

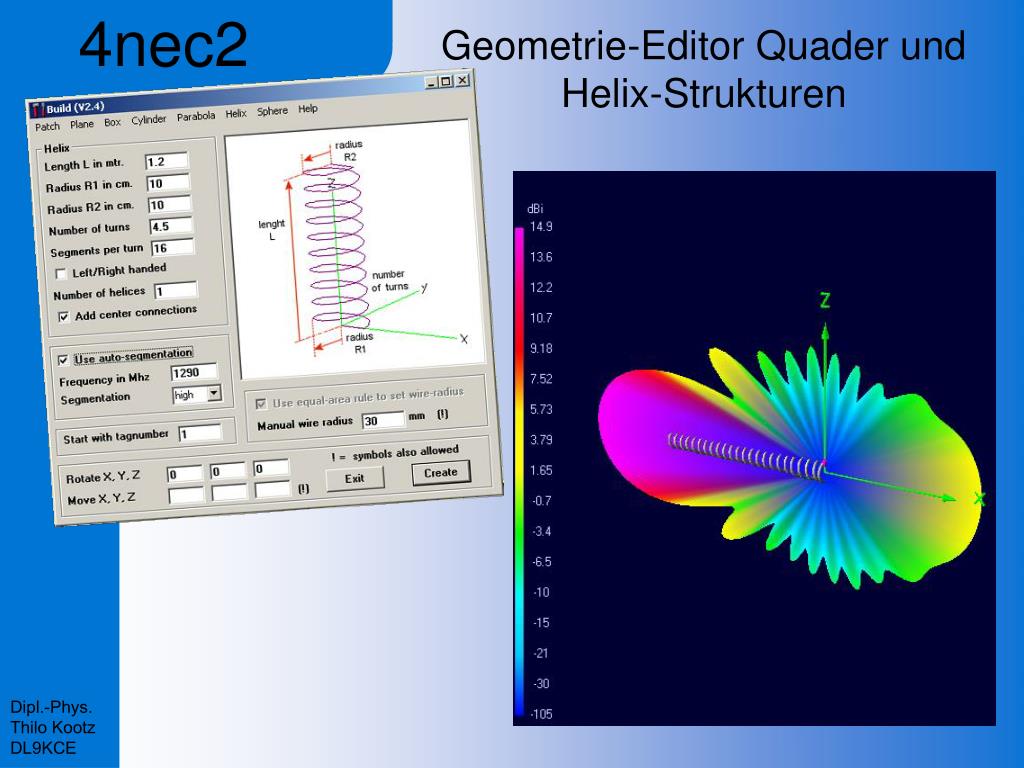

  22. 4nec2 Geometrie-Editor Quader und Helix-Strukturen

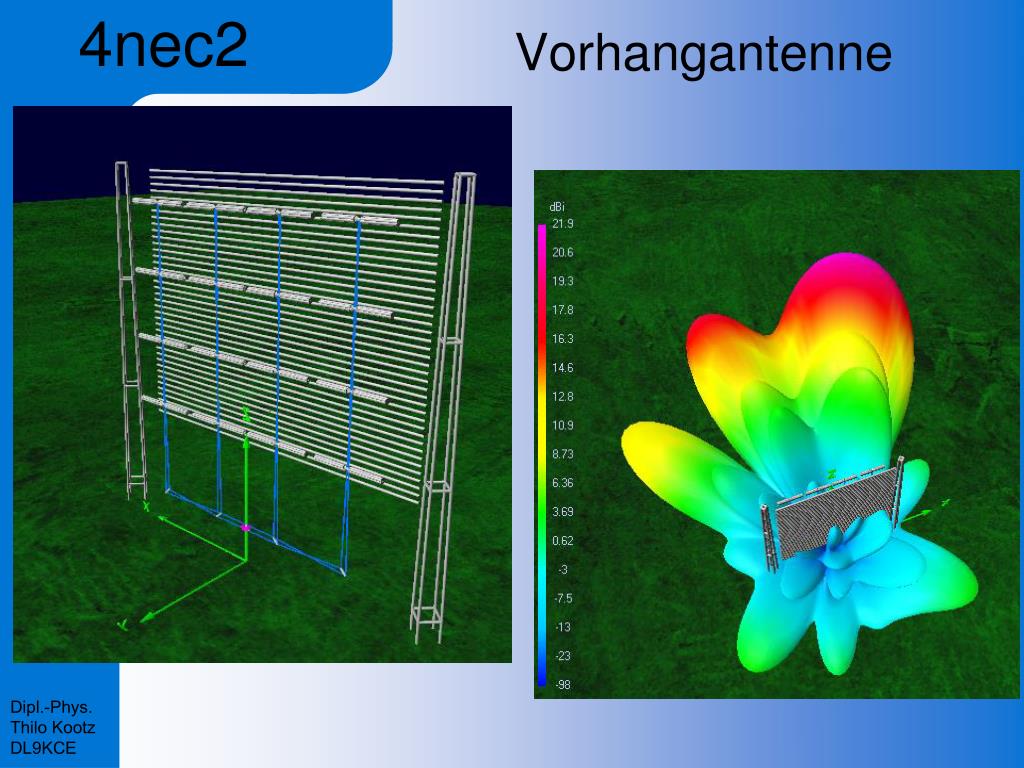

  23. 4nec2 Vorhangantenne

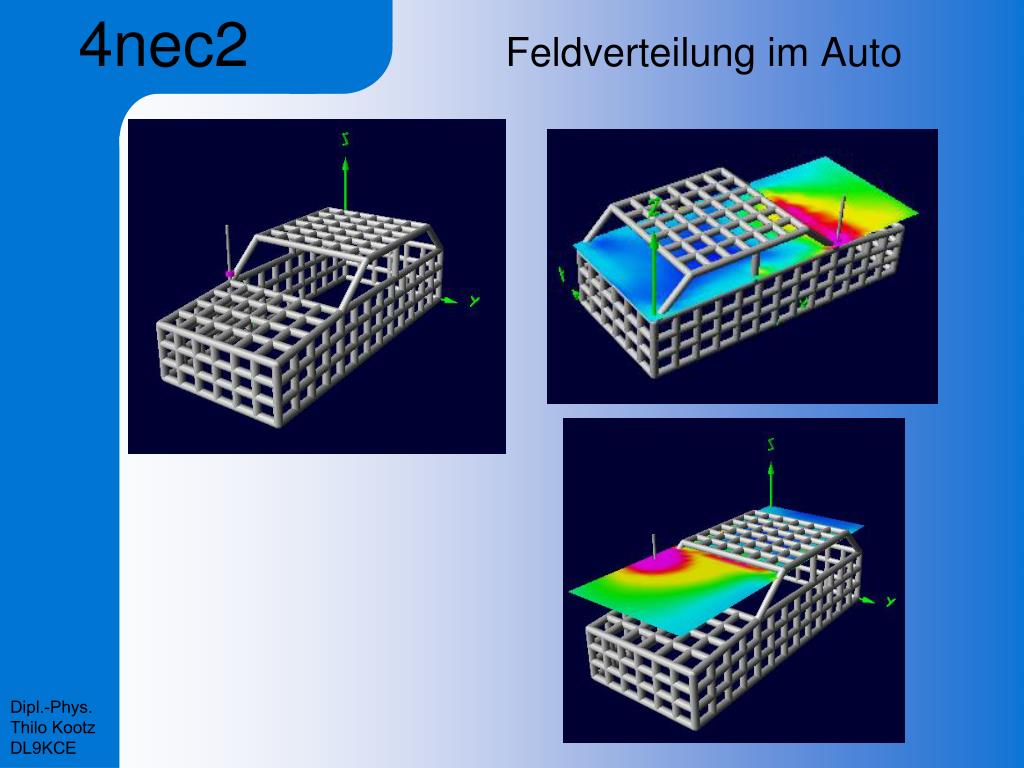

  24. 4nec2 Feldverteilung im Auto

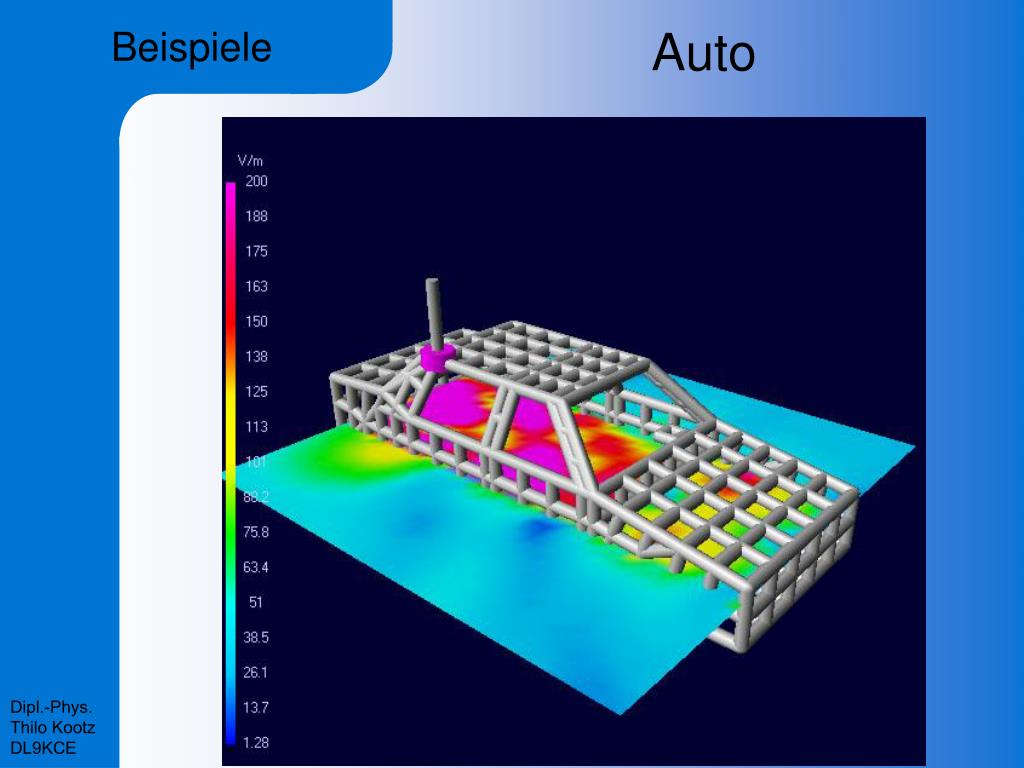

  25. Beispiele Auto

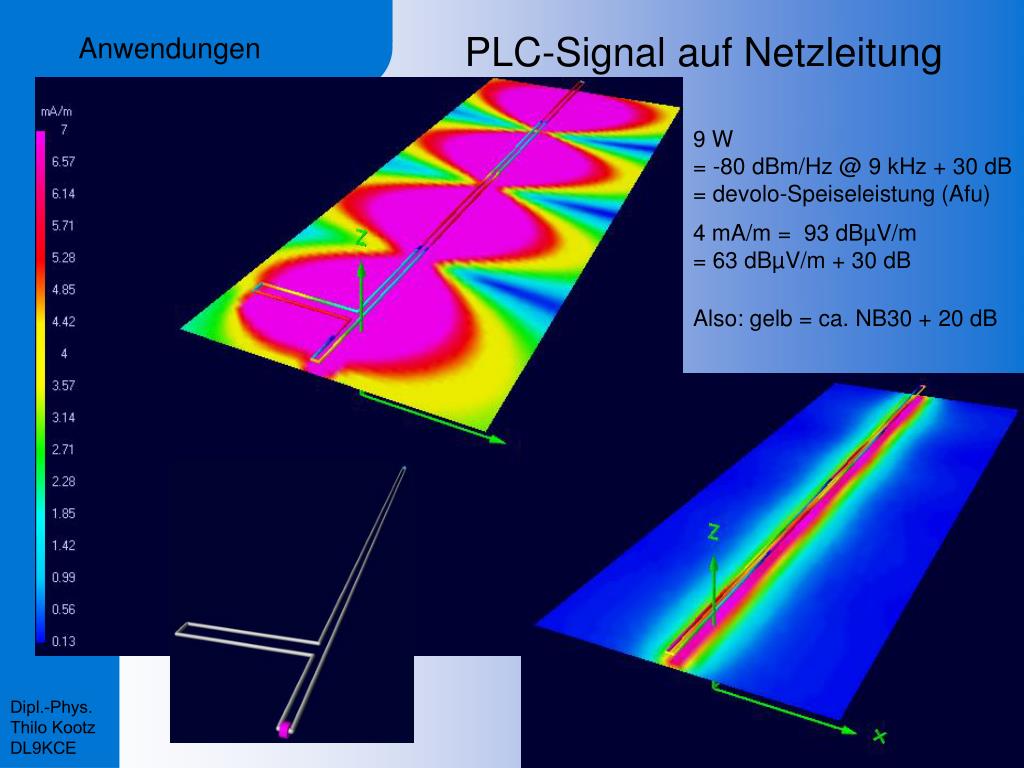

  26. Anwendungen PLC-Signal auf Netzleitung 9 W= -80 dBm/Hz @ 9 kHz + 30 dB = devolo-Speiseleistung (Afu) 4 mA/m = 93 dBµV/m= 63 dBµV/m + 30 dB Also: gelb = ca. NB30 + 20 dB

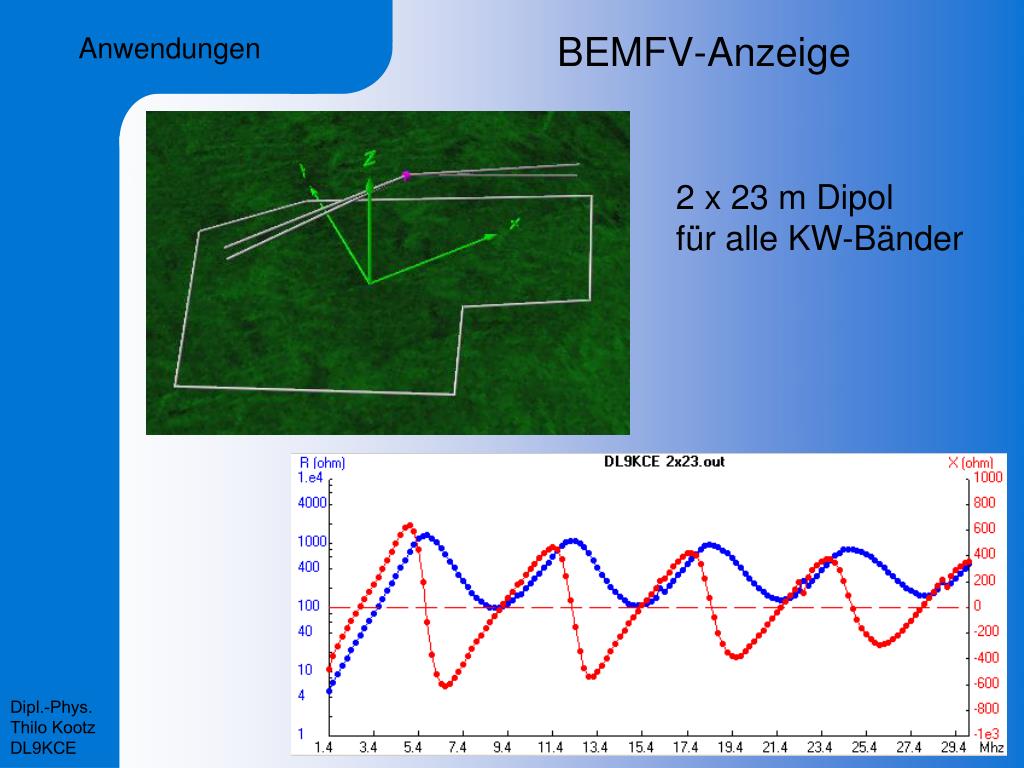

  27. Anwendungen BEMFV-Anzeige 2 x 23 m Dipolfür alle KW-Bänder

  28. Anwendungen BEMFV-Anzeige 40 m 40 m (GW: 33 V/m)

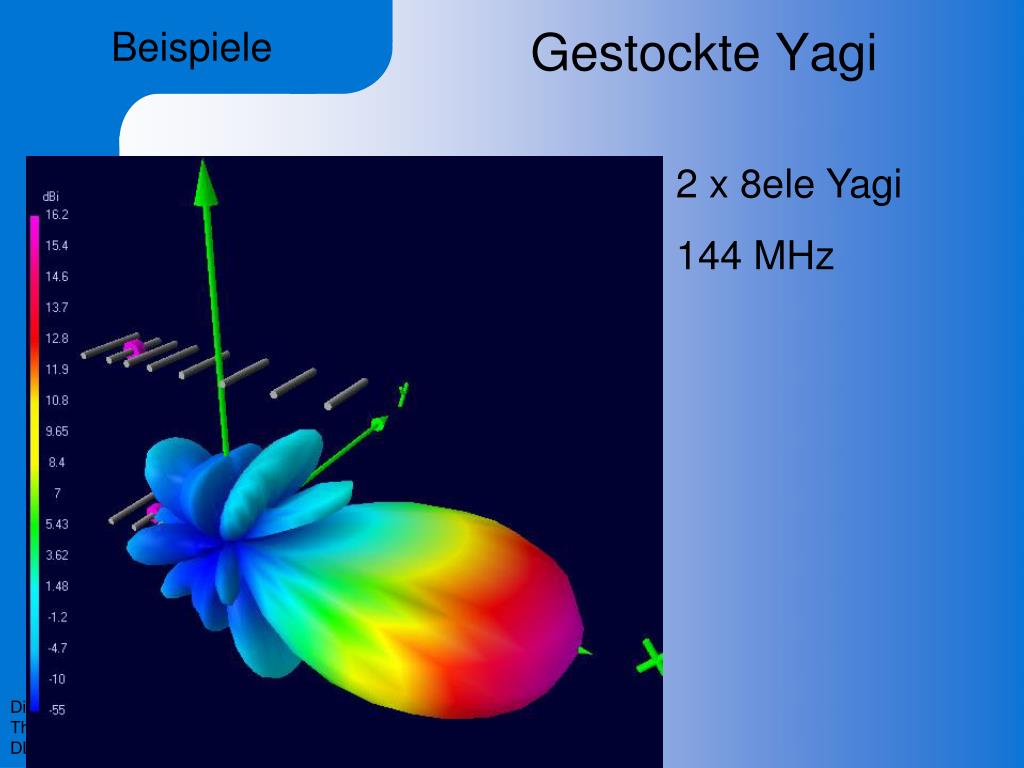

  29. Beispiele Gestockte Yagi 2 x 8ele Yagi 144 MHz

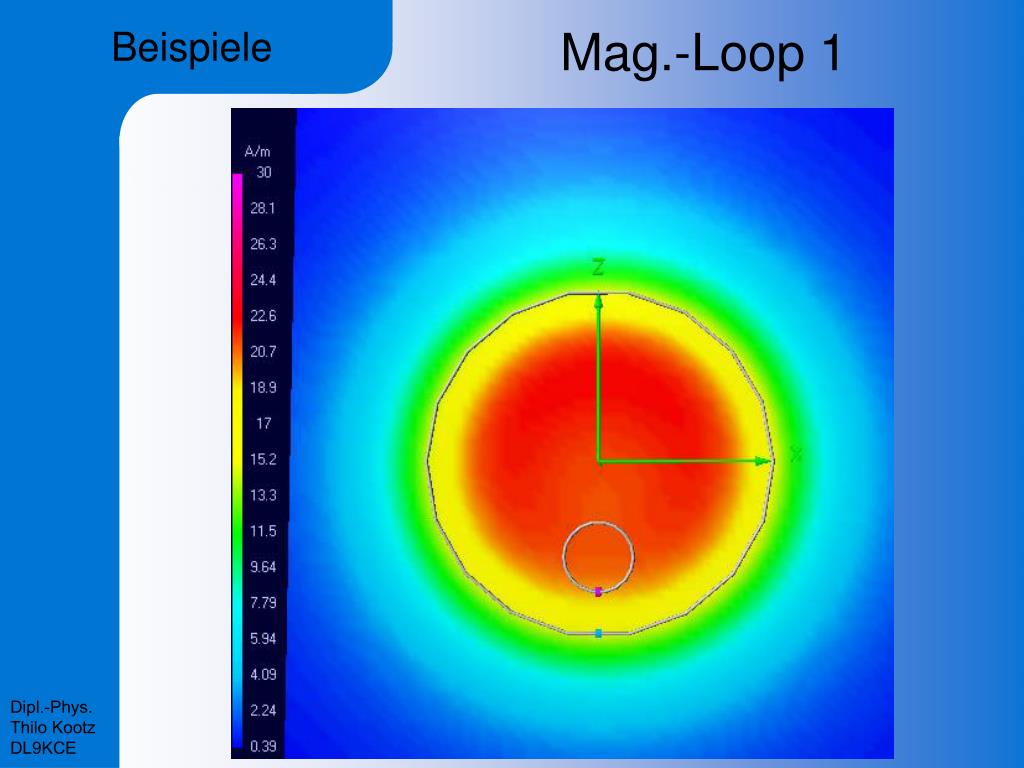

  30. Beispiele Mag.-Loop 1

  31. Beispiele Mag.-Loop 2

  32. Beispiele Dach als Abschirmung 1

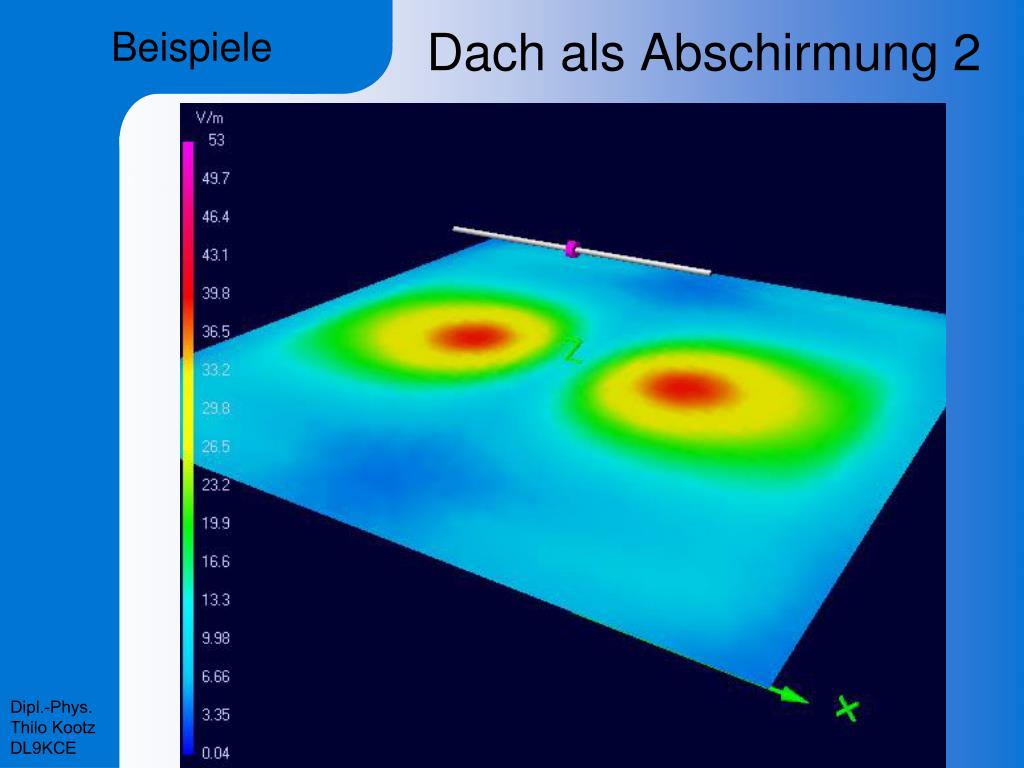

  33. Beispiele Dach als Abschirmung 2

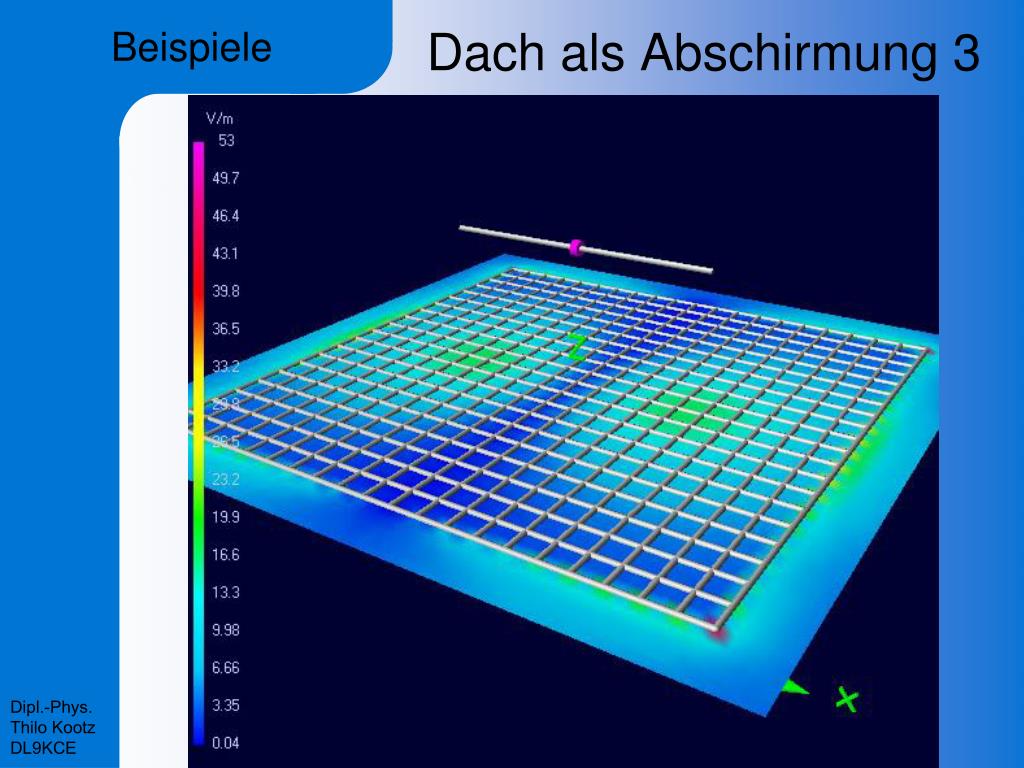

  34. Beispiele Dach als Abschirmung 3

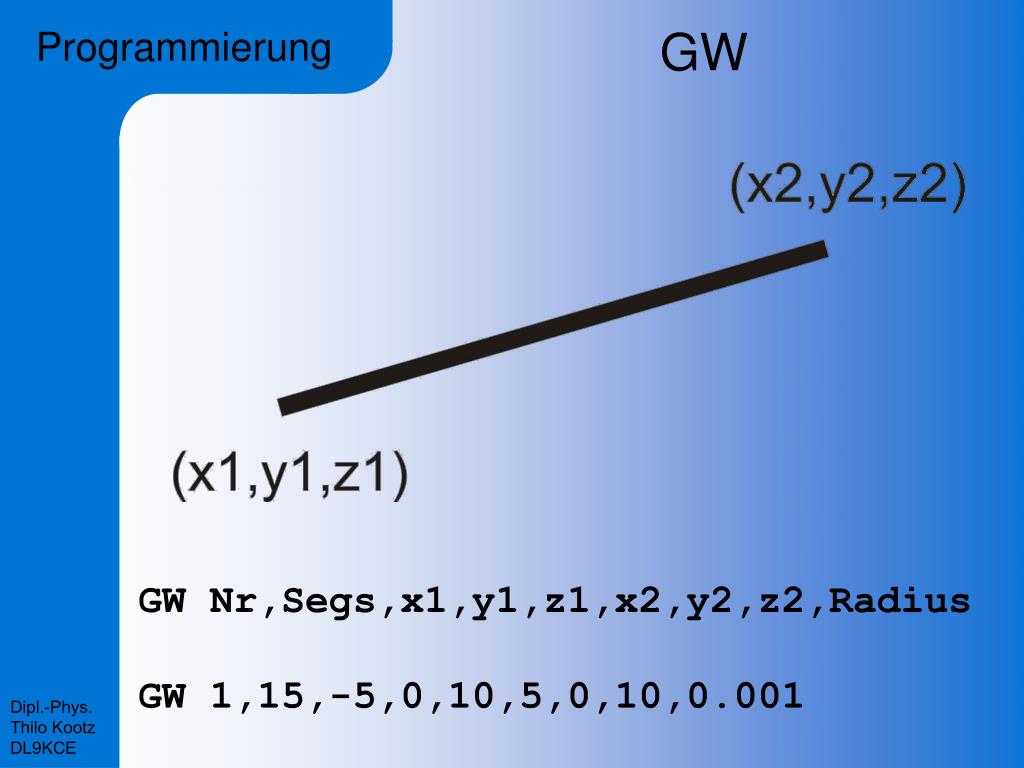

  35. Programmierung GW GW Nr,Segs,x1,y1,z1,x2,y2,z2,Radius GW 1,15,-5,0,10,5,0,10,0.001

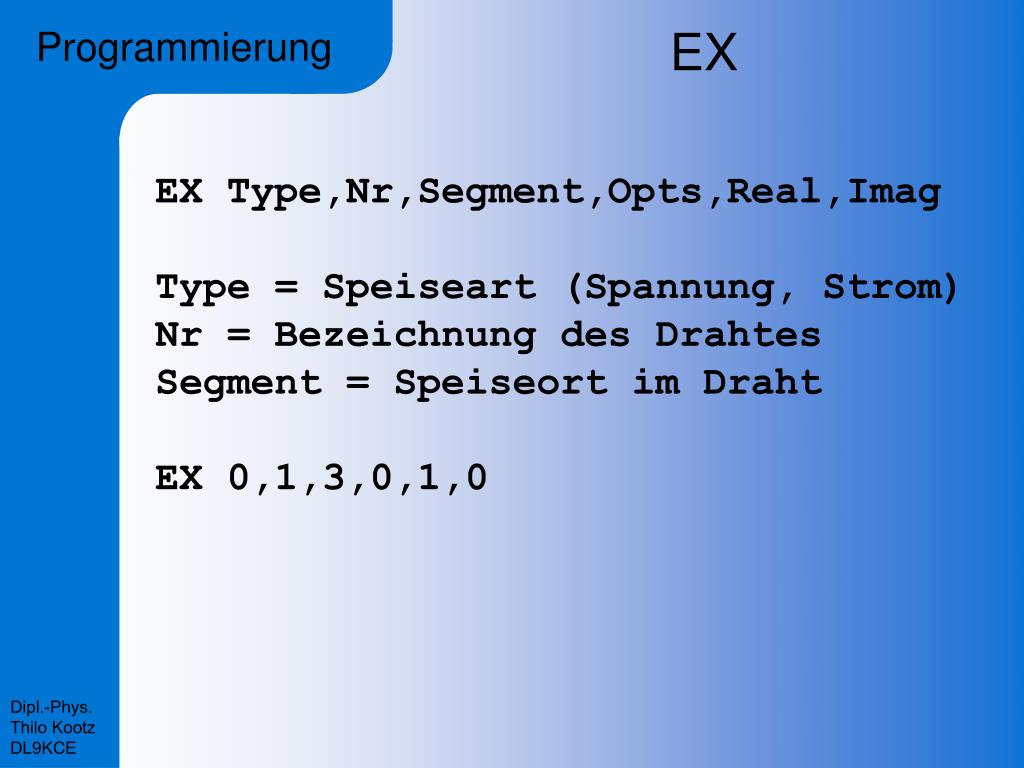

  36. Programmierung EX EX Type,Nr,Segment,Opts,Real,Imag Type = Speiseart (Spannung, Strom) Nr = Bezeichnung des Drahtes Segment = Speiseort im Draht EX 0,1,3,0,1,0

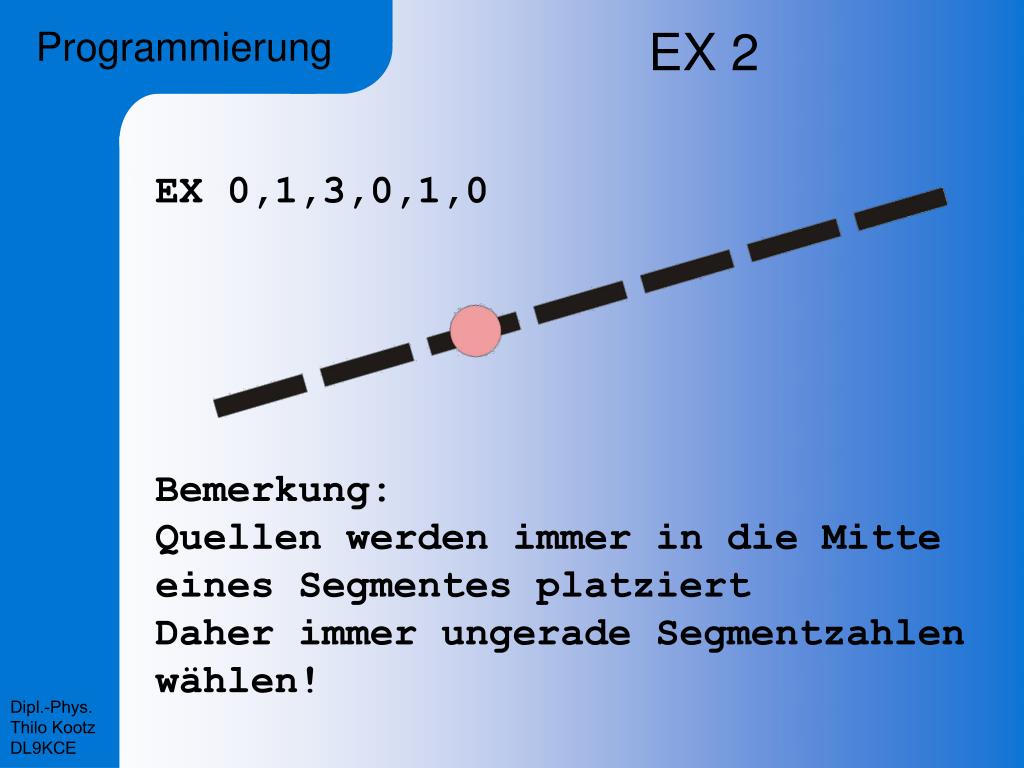

  37. Programmierung EX 2 EX 0,1,3,0,1,0 Bemerkung: Quellen werden immer in die Mitte eines Segmentes platziert Daher immer ungerade Segmentzahlen wählen!

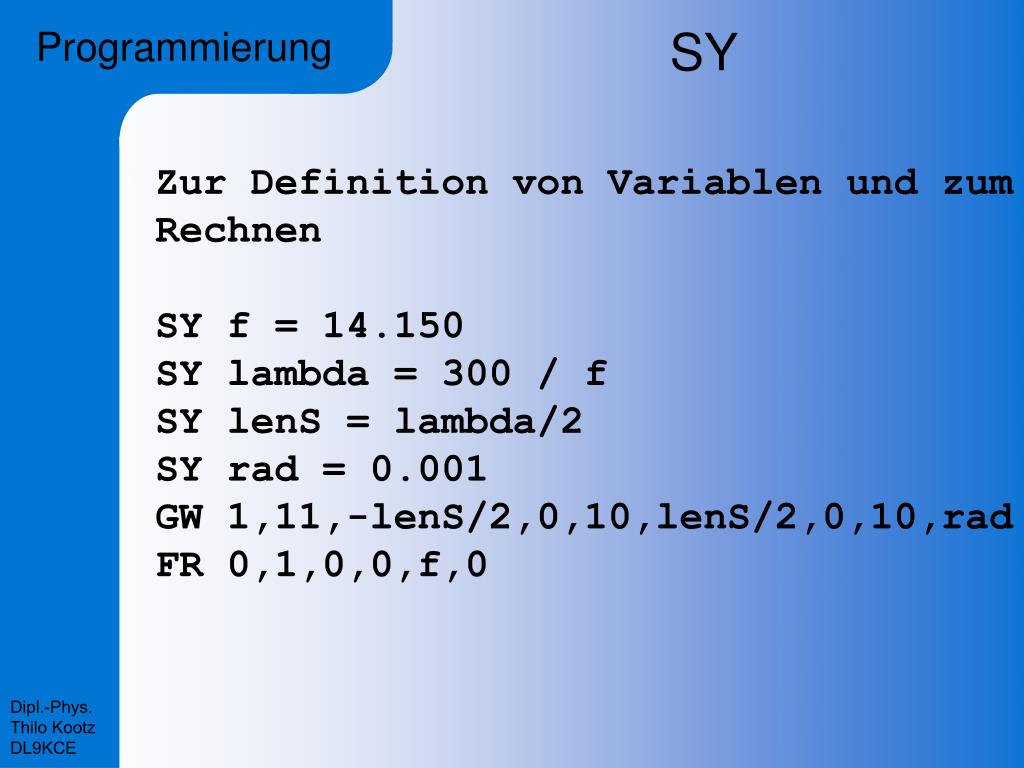

  38. Programmierung SY Zur Definition von Variablen und zum Rechnen SY f = 14.150 SY lambda = 300 / f SY lenS = lambda/2 SY rad = 0.001 GW 1,11,-lenS/2,0,10,lenS/2,0,10,rad FR 0,1,0,0,f,0

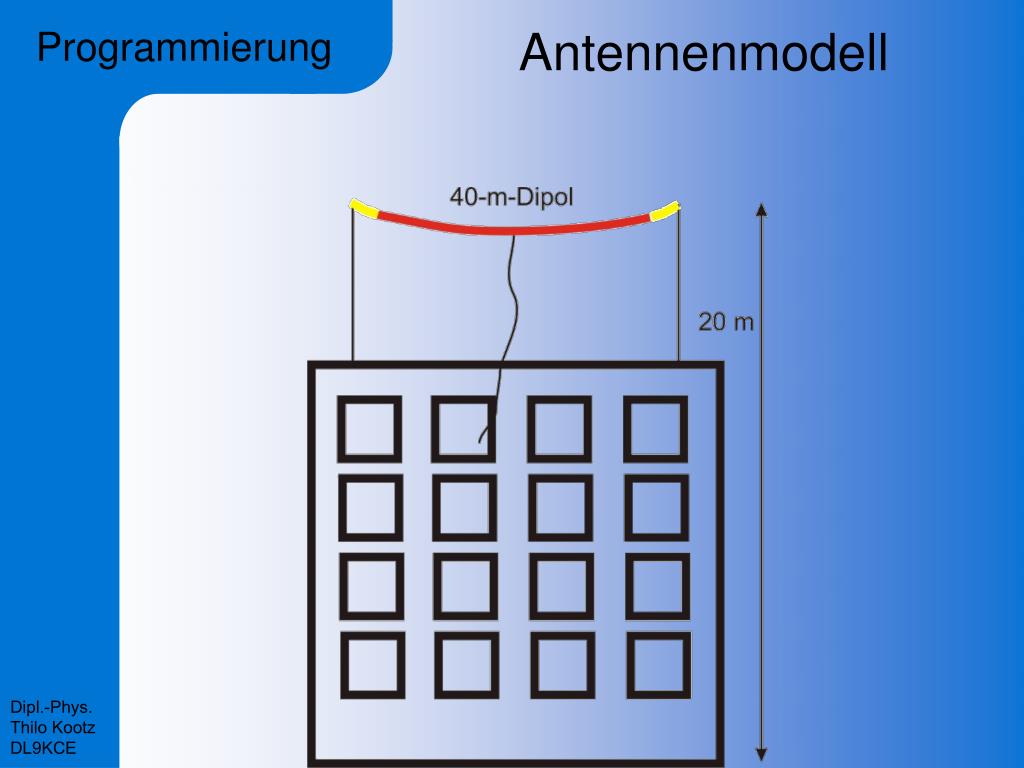

  39. Programmierung Antennenmodell
