消防产品授课教材

1. 消防产品授课教材 ——移动式消防炮、多功能水枪、手抬机动泵三类产品

2. 前 言 面对当今社会日趋多元化的发展和日益激烈的竞争，作为服务于消防事业的特殊战士，既然我们选择了这“守四方太平，保八方平安”的神圣职业，我们就责无旁贷地要将这项工作做好、干好，尽自己之所能，贡献全部力量，从而展现出我们职业军人的人格魅力与特殊风采。 作为一名消防战士，因为我们的职业有着极其重要的特殊性，所以要做到危难时刻尽显英雄本色，攻无不克，战无不胜，那么我们首先就必须锻炼好自身的本领，锤炼好自己的意志，要做到“知己知彼，百战不殆”就必须从我们的综合素质和战斗装备下手。 下面就移动式消防炮、多功能水枪、手抬机动泵三种消防产品，我向大家全面讲解这几类产品的构造、性能、用途、工作原理、操作方法、维护保养及常见故障排除等知识要点，望大家详细掌握，并加以理解。

3. 第一讲 PSKDY50型移动式远控消防炮 首先向学员们简单地介绍一下“什么是移动式消防炮？”，让学员们建立起一个感性的认识。移动式消防炮就是区别于固定式消防炮，以其可移动的载体形式而加以命名的属于消防装备常规设备的一种类别的消防产品。它包括PSY型、PLY型、PSKDY型、PLKDY型、PSZB型等一系列。而我们今天的重点则是详细讲解PSKDY50型移动式远控消防水炮。将从它的构造、性能、用途、工作原理、操作方法、维护保养及常见故障排除等一系列知识点，全面了解该产品，并熟练掌握其特性及特点。

4. 1、构造（通过图片讲解）：该产品它是由两部分组成：①炮体组成部分②控制柜组成。在炮体组成部分中，又是由炮头、炮身、炮座及弹片支脚四个主体部分；控制柜组成部分主要由控制电器元件组成，以此完成各种复杂的功能动作。1、构造（通过图片讲解）：该产品它是由两部分组成：①炮体组成部分②控制柜组成。在炮体组成部分中，又是由炮头、炮身、炮座及弹片支脚四个主体部分；控制柜组成部分主要由控制电器元件组成，以此完成各种复杂的功能动作。 控制柜 炮座 弹片支脚 喷淋装置 炮身 炮头

5. 2、工作原理：该产品是属于高科技产品，整体结构协调紧凑。其方式是由人通过操纵遥控器直接对其实施指令控制，从而完成一系列功能动作。其原理是在炮体部分分别装配了水平、俯仰电机和喷雾直流电机，而其又与控制柜相连，通过控制柜中心控制来完成炮的水平、俯仰回转和喷雾直流三项转换功能操作；其次在炮体进水管与出水管处装有操作拎把，在携带过程中方便；弹片支脚是使其炮身整体部分稳定而不至于翻移的保护稳定装置。

6. 3、性能：该产品性能可靠、稳定，结构合理、紧凑、美观。其炮头采用导流式结构原理设计，以减少管内水流的紊乱和水压损耗。炮身主要采用铝合金和铜合金等耐压耐腐原材料制造，充分运用流体力学原理，内通道以流线型设计达到平稳喷射的效果，同时在炮身处设有喷淋装置，对自身实现自我保护功能。支撑部分采用弹性支撑腿，并具有自动调节功能，随着水炮出口压力增大而使其磨擦阻力增加，从而解决了水炮在工作中的滑移现象。其性能参数：①额定工作压力：0.8MPa②工作压力范围：0.5~1.2MPa③流量：50L/S（可在一定范围调节）④最大射程：≥70m⑤最大喷雾角：≥110°⑥水平回转角：≥90°；俯仰角：+30°~+70°⑦输入电源：直流24V⑧无线遥控半径距离：≥150m ⑨联接方式：KY管牙接扣或KYK雄管牙接扣。

7. 4、用途：该产品具有水流集中、射程远、流量大，移动灵活，性能稳定可靠，无线遥控等一系列特点。可直接装配于油田、油库、机场、码头、城市高层建筑、石化油罐区、消防车难以进入的老城区、地下商场、易燃易爆等场所。

8. 5、操作方法：在实际操作现场，快速将炮体与控制柜搬移到待命位置，快速将炮体与控制柜连接的电缆线上航空插头对槽插入炮体和控制柜两航空插座内相连并拧紧螺帽。与此同时，同步进行将两根水带快速与炮体部分的炮座尾部的水带接扣相连。接下来通过管路供给有节奏性地将工作压力上升至额定工作压力，再通过操纵遥控器完成水平、俯仰回转定位，这样就能准确地索定目标。根据现场实际需要，可在遥控器上选择完成是否进行流量调节、直流喷雾调节，以及喷淋降温保护调节（这部件在炮体上，手动对其进行顺时针或逆时针旋转可完成打开或关闭操作）。

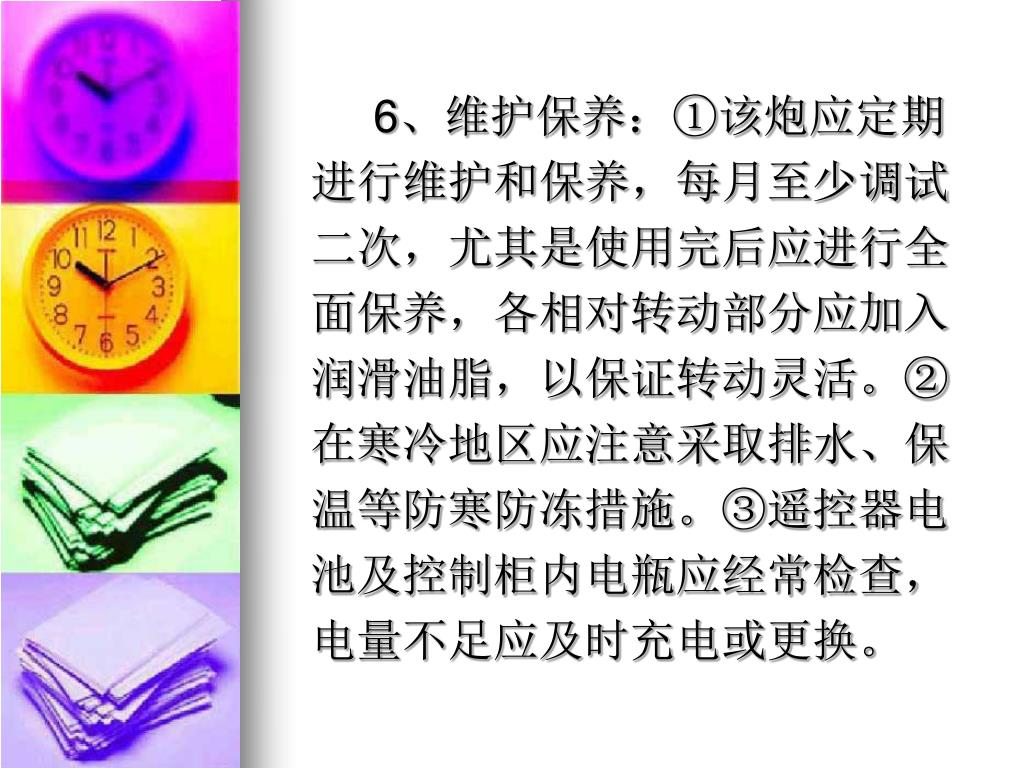

9. 6、维护保养：①该炮应定期进行维护和保养，每月至少调试二次，尤其是使用完后应进行全面保养，各相对转动部分应加入润滑油脂，以保证转动灵活。②在寒冷地区应注意采取排水、保温等防寒防冻措施。③遥控器电池及控制柜内电瓶应经常检查，电量不足应及时充电或更换。

10. 7、常见故障排除及应急措施：①在操作过程中，如果出现遥控器不能对炮进行实时操纵，首先检查炮体与控制柜连线航空插座是否紧密联接，确保电路导通；其次检查遥控器开关装置是否完全开放，处于待命工作状态。②在工作中，如果出现炮体抖动现象，立即查看压力表是是否工作压力过大，确保工作压力在额定工作压力范围内，保证不超过额定工作压力。③工作中，如果出现水带扭曲现象，应立即旋转炮体部分的接扣连接体来理顺水带，使其处于完全顺畅状态。④如果出现控制柜指示灯不亮或显示闪烁或暗淡，则立即检查其供电装置——电瓶是否充盈饱和，如若不饱和则需进行充电或更换。⑤遥控器在处于开放状态而指示灯不亮或暗淡，则需立即更换遥控器内部的供电装置——电池。⑥在紧急工作状态，如果遥控部分失灵不能完成功能操作，则可通过手摇柄旋转炮体电机部分上的四方螺头来完成应有功能操作。7、常见故障排除及应急措施：①在操作过程中，如果出现遥控器不能对炮进行实时操纵，首先检查炮体与控制柜连线航空插座是否紧密联接，确保电路导通；其次检查遥控器开关装置是否完全开放，处于待命工作状态。②在工作中，如果出现炮体抖动现象，立即查看压力表是是否工作压力过大，确保工作压力在额定工作压力范围内，保证不超过额定工作压力。③工作中，如果出现水带扭曲现象，应立即旋转炮体部分的接扣连接体来理顺水带，使其处于完全顺畅状态。④如果出现控制柜指示灯不亮或显示闪烁或暗淡，则立即检查其供电装置——电瓶是否充盈饱和，如若不饱和则需进行充电或更换。⑤遥控器在处于开放状态而指示灯不亮或暗淡，则需立即更换遥控器内部的供电装置——电池。⑥在紧急工作状态，如果遥控部分失灵不能完成功能操作，则可通过手摇柄旋转炮体电机部分上的四方螺头来完成应有功能操作。

11. 第二讲 QLD8B多功能消防水枪 首先向学员们简单地介绍一下“QLD系列多功能消防水枪”。该系列产品是一种新型导流式的多功能水枪。特点是无后座力，流量可在2L/S~12L/S范围内选择调节，并具有直流和喷雾喷射两项功能。直流喷射时，水流集中，射程远。在保护功能方面，该产品还具有自动冲洗功能，即调节水枪的档位到冲洗位置，便可快速、方便地冲出水枪内的石子和其它杂物。除此以外，还具备防水带缠绕和开关收发自如等功能，为此，该类型的枪是消防水枪家族中的理想更新换代产品。下面以QLD8B型多功能水枪为例，依次具体地介绍该产品的构造、性能、用途、工作原理、操作方法、维护保养及注意事项等知识重点及特点。

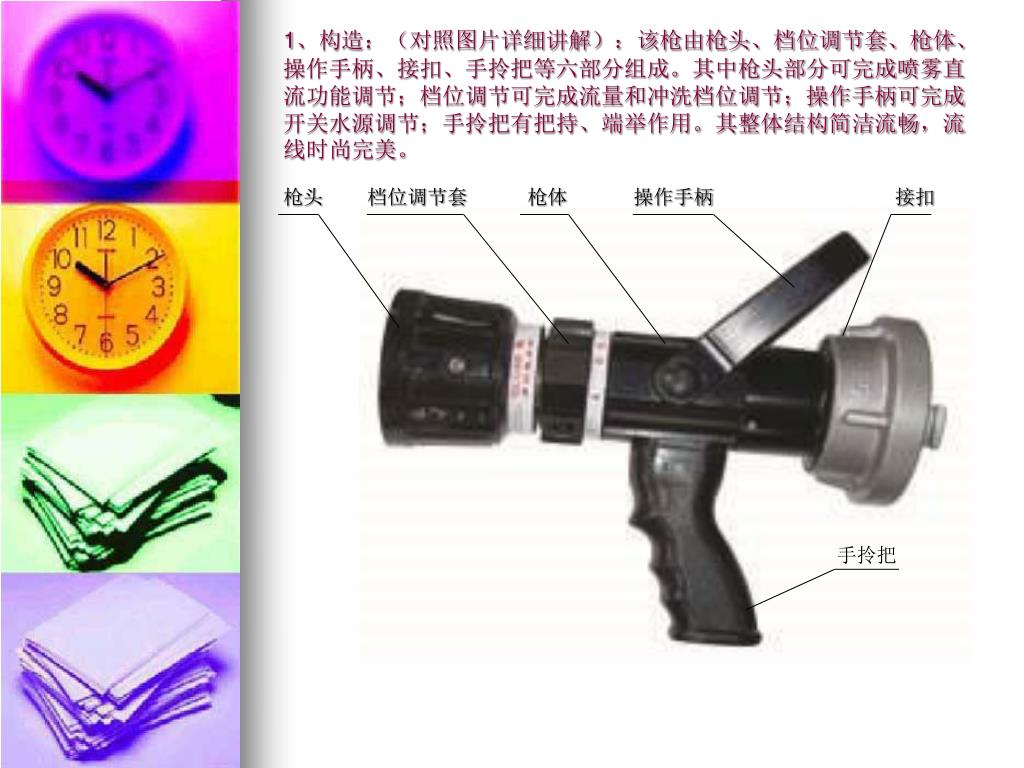

12. 1、构造：（对照图片详细讲解）：该枪由枪头、档位调节套、枪体、操作手柄、接扣、手拎把等六部分组成。其中枪头部分可完成喷雾直流功能调节；档位调节可完成流量和冲洗档位调节；操作手柄可完成开关水源调节；手拎把有把持、端举作用。其整体结构简洁流畅，流线时尚完美。1、构造：（对照图片详细讲解）：该枪由枪头、档位调节套、枪体、操作手柄、接扣、手拎把等六部分组成。其中枪头部分可完成喷雾直流功能调节；档位调节可完成流量和冲洗档位调节；操作手柄可完成开关水源调节；手拎把有把持、端举作用。其整体结构简洁流畅，流线时尚完美。 枪头 档位调节套 枪体 操作手柄 接扣 手拎把

13. 2、工作原理：该枪在工作压力范围内接入水源，打开其操作手柄，使水流平稳流过枪体，再通过调节流量档位使其内部的喷嘴芯部件发生位移变化控制其流量大小，至直贯穿枪体到达枪头部分。在枪头部分调节直流喷雾调节套，从而完成直流或喷雾喷射的不同功能要求。

14. 3、性能：该产品糅合现代工艺与时尚理念，其外观设计轻巧简便，性能稳定可靠，操作简单灵活，可实现自我保护，无后座力（反冲力），防水带缠绕，使其具有较高的安全保护性能。枪体上部采用∩形开关提手，下部设计手握把柄，单人或在狭窄过道里均容易操作，提高了人员的使用效率，减轻了现场人员的运输、指挥的压力。其喷射距离远，直流射程可达36～40米，水流量可在2L/S～8L/S范围内进行随意调节，从而达到计划用水的目的。在进行喷雾喷射时，外置耐用结实的不锈钢旋转齿圈，在水压下高速旋转强制高度细化造雾颗粒，因而还可兼作消烟装置，若与水驱动消排烟机联机使用，不但提高了水的利用率，还强化了消排烟与灭火的结合功能。若该枪处于冲洗状态，可在水流动的情况下，快速、方便地冲出沙石、垃圾等残留物，防止堵塞枪体。性能参数为：①枪的接口公称通径：50mm；接口形式：KY65管牙接扣或KYK65雄管牙接扣②当量喷嘴直径：16mm③工作压力范围：0.2~1.2MPa④额定喷射压力：0.6MPa⑤流量：2L/S~8L/S范围内调节⑥喷雾角：≥100°⑦最大射程：≥36m

15. 4、用途：该产品可作为消防部队的常规装备，适用于各种火警与灾难现场。4、用途：该产品可作为消防部队的常规装备，适用于各种火警与灾难现场。 5、操作方法：① 一般出厂时，该产品已处于喷雾喷射状态，当使用直流喷射，只需顺时针旋转枪头部分的喷雾喷嘴护套；喷雾则反之。②将操作手柄拉向水枪进口则水枪处于工作状态，反之，将球阀手柄推向水枪出口则关闭工作状态。③当需调节流量时，可按回转套上的流量标识进行旋转调节：顺时针旋转流量减小，逆时针旋转流量增大至冲洗；冲洗则在水流条件下进行。④当进行临时关闭水枪操作时，可直接将球阀手柄向前推至关闭状态即可。⑤水枪在使用时，应将与枪连接的水带拉伸防止歪斜，便于缠绕的水带自动调整和人员操作。⑥水枪接口可根据用户需要采用普通管牙接口和快速管牙接口配置。

16. 6、维护保养：①救火完毕，将流量调节标识调至“冲刷”状态，进行杂物清洗，确保水枪清洁完好。尤其使用海水或消防泡沫后用清水冲洗水枪。②枪体转动部分应定期加入润滑脂，以保证水枪长期运转灵活。③在使用一段时间后，密封件可能要更换，应到指定部门维修或将水枪返回到生产厂家维修。

17. 7、注意事项：①在开关时，应缓慢开启和关闭，避免快速开启或启闭产生突然的推力，而这要有足够人数的消防队员在管线边控制水流产生的反力。②在压力低于标签指示值时，水枪的流量和射程将下降，应确保在使用场合有足够的压力和流量。③不能在电气火灾时使用避免导致触电；不要用在便携式水带支架上。④在较低压力工作时水带容易扭结而堵塞，将导致使用场合流量不足。⑤如果水枪上的标签磨损或破坏不能清楚阅读，应予以更换。⑥不要将水枪和水带接口过紧连接。⑦不要将枪柄和球阀手柄开关暴露在三氯乙烯中，避免零件腐蚀而导致水枪不好操作使用。⑧每次使用前后应检查水枪以确保水枪处在良好工作状态。在使用水枪时，可能会发生意外的事故；部分可能的错误操作如下：（1）在最大额定压力或流量以上操作；（2）不允许水在水枪内冻结和将水枪从可能导致水枪受损的高度跌落；（3）长期暴露在超过130华氏摄氏度或－25华氏摄氏度的温度下和腐蚀环境下工作；⑨有以下情况的水枪需要修理：（1）控制装置不好操作；（2）过度磨损；（3）很差的流量性能；（4）水泄漏等。如有上述情况出现，水枪应立即停止使用并进行维修。7、注意事项：①在开关时，应缓慢开启和关闭，避免快速开启或启闭产生突然的推力，而这要有足够人数的消防队员在管线边控制水流产生的反力。②在压力低于标签指示值时，水枪的流量和射程将下降，应确保在使用场合有足够的压力和流量。③不能在电气火灾时使用避免导致触电；不要用在便携式水带支架上。④在较低压力工作时水带容易扭结而堵塞，将导致使用场合流量不足。⑤如果水枪上的标签磨损或破坏不能清楚阅读，应予以更换。⑥不要将水枪和水带接口过紧连接。⑦不要将枪柄和球阀手柄开关暴露在三氯乙烯中，避免零件腐蚀而导致水枪不好操作使用。⑧每次使用前后应检查水枪以确保水枪处在良好工作状态。在使用水枪时，可能会发生意外的事故；部分可能的错误操作如下：（1）在最大额定压力或流量以上操作；（2）不允许水在水枪内冻结和将水枪从可能导致水枪受损的高度跌落；（3）长期暴露在超过130华氏摄氏度或－25华氏摄氏度的温度下和腐蚀环境下工作；⑨有以下情况的水枪需要修理：（1）控制装置不好操作；（2）过度磨损；（3）很差的流量性能；（4）水泄漏等。如有上述情况出现，水枪应立即停止使用并进行维修。

18. 第三讲 V75GS手抬机动泵 首先向学员们简单地介绍一下“手抬机动泵”的概念。手抬机动泵是属于供给机体的一种，但是它却改变了传统机动泵的电机组传动的原理，而是采用了全新的化油器系统，使之不论在全天候或任何工作、地理环境下都可以非常容易地启动，从而实现了方便、灵活、机动的供给源系统。下面就以V75GS手动机动泵为例，就其构造特征、结构性能及特点与用途介绍如下 ：

19. 1、构造特征： （1）前面集中操作智慧式控制板面。 由开动机器、吸水、放水以至引擎停为止，各操作系统均以数字表示。控制板面集中，简易明白，清晰明确，对于无经验人士以及专业人士均能够操作自如。 （2）发动机全自动式风、油控制设备 日本“TOHATSU东发”的独特精心设计，以全自动形式控制发动机的化油器系统（Auto-Choke Carburetor）之入风和燃料量，使全新的V75GS型消防泵不论在全天候或任何工作、地理环境下都可以非常容易地启动；大大提升了其发动机之快速启动性能及可靠性极高，尤其是在一些处于冰天雪地的工作环境。化油器系统亦同时装备了轻巧灵活的泄油设施，可以在不运作的时候即时把残留在其内部的燃料排放出外，提高安全作业。 （3）21st世纪全新设计无油式真空泵 该产品为日本“TOHATSU东发”厂之首款型号消防泵引用及安装了经日本国家消防协会审批合格的全新设计真空泵；此款无油式真空泵采用了全新高科技金属碳纤维活片的设计，不单只可以完全免却了需要添加润滑油的要求，排出的水不会污染环境，更能保证极速抽真空（七米吸程真空时间为八秒）。 （4）引擎冷却水还流装置 独特装置引擎冷却水不会排出泵外，不会弄污水泵周围，亦附有引擎过热分隔装置，更能发挥操作功能。 （5）防止引擎过热装置 为了防止空转动，以及间中出现冷却水不足而令引擎过热烧毁。当有问题出现时，监测器会自动发出警告信息，而引擎会自动停止，同一时间内，可迅速再重新开动引擎。 （6）汽油润滑油分隔供应 以最适合自动混合比率配合引擎的负荷，更能节省动力，以及节省油量之最少限度。

21. 2、结构性能：

23. 3、主要特点及用途 • （1）优质：发动机通过连续70小时满功率运行耐久试验；真空泵最大真空度≥85.0（KPa），采用自动逆止水阀，抽真空板易操作；点火方式C.D.I.系统可在摄氏零下20度启动，发动机和泵零件大多数用防腐铝合金制造，油箱为不锈钢。工艺精密，功能齐全，运行可靠，经久耐用。 • （2）高效：特别设计双出水口，可用分水器同时供水3~4支水仓。它还可用于连接任何一种云梯车，对高层建筑物的火场实施有效灌救。目前国内外还未有那一种手抬机动消防泵的效率可与之相比。 • （3）实用：它虽然重量111.9公斤，但两人手抬仍较为方便地搬动。它可充分利用距火场数百米范围和吸程8米以内的池糖、河涌、水池等水源。为消防车远距离供水方面更具有独特优越性。如配置在机动车上，就可成为高效的机动消防手段。它特别适用于工业小区、大型仓库、港口、货场等专职或义务消防队，也是正规消防队的有效辅助设备。它与多部V20D小型泵接力，能在扑灭森林山火中充分发挥作用。
