Presentation Transcript
Slide1 l.jpg

Μακροσκοπικός και μικροσκοπικός προσδιορισμός ιζηματογενών πετρωμάτων


Slide2 l.jpg
Ιζηματογενή πετρώματα που θα μελετηθούν στο μικροσκόπιο

  • Παραλιακοί ψαμμίτες

  • Ψαμμίτης 1, 2, 3

  • Ασβεστόλιθος (και σε αντιδιαστολή με αυτόν, μελέτη μαρμάρου. Το μάρμαρο είναι μεταμορφωμένο πέτρωμα και αποτελείται, κυρίως, από κρυστάλλους ασβεστίτη. Προέρχεται από τη μεταμόρφωση του ασβεστόλιθου.)

  • Αρκόζη

  • Βωξίτες


Slide3 l.jpg
Παραλιακοί ψαμμίτες μελετηθούν στο μικροσκόπιο

Αδρόκοκκα κλαστικά ιζήματα με πολύ χαλαρή σύνδεση και πολύ μεγάλο πορώδες. Οι κόκκοι είναι συνήθως θραύσματα πετρωμάτων και μεμονωμένων ορυκτών. Το συνδετικό υλικό (cement) είναι συνήθως μικροκρυσταλλικός ασβεστίτης, ο οποίος περιβάλλει τους κόκκους.

Οι κόκκοι είναι κυρίως θραύσματα από μεταμορφωμένα πετρώματα, όπως σχιστόλιθοι, σιπολινικά μάρμαρα, συσσωματώματα από φυλλάρια μοσχοβίτη, βιοτίτη, κ.ά. Επίσης, υπάρχουν θραύσματα ορυκτών, όπως χαλαζίας.


Slide4 l.jpg
Μικροσκοπική περιγραφή μελετηθούν στο μικροσκόπιοπαραλιακών ψαμμιτών

Παράλληλα Nicols

Κάθετα Nicols

Cal

Qtz

Οι σκοτεινές περιοχές είναι κενά ή πόροι.

Συγκολλημένοι κόκκοι ορυκτών και πετρωμάτων με λεπτοκρυσταλλική συγκολλητική ύλη (ασβεστίτης). Παρατηρούνται κρύσταλλοι αδιαφανών ορυκτών, χαλαζία, βιοτίτη, μοσχοβίτη, πλαγιοκλάστων, καθώς και τεμάχη πετρωμάτων (π.χ. σχιστόλιθοι).

Το συνδετικό υλικό (cement) είναι συνήθως μικροκρυσταλλικός ασβεστίτης (κατακρημνίστηκε από το υδατικό διάλυμα, και συγκόλλησε τους κόκκους), ο οποίος περιβάλλει τους κόκκους.


1 2 3 l.jpg
Ψαμμίτης μελετηθούν στο μικροσκόπιο 1, 2, 3

Μεσόκοκκος ψαμμίτης με θραύσματα χαλαζία, αστρίων, ασβεστίτη, φυλλάρια μοσχοβίτη και συνδετικό υλικό από λεπτοκρυσταλλικό ασβεστίτη.


Slide6 l.jpg
Μικροσκοπική περιγραφή μελετηθούν στο μικροσκόπιοψαμμίτη 1

Παράλληλα Nicols

Κάθετα Nicols

Cal

Qtz

Μοιάζει με τον παραλιακό ψαμμίτη, με τη διαφορά ότι τα κενά μεταξύ των κόκκων είναι λιγότερα. Η συγκολλητική ύλη είναι και πάλι μικροκρυσταλλικός ασβεστίτης.


Slide7 l.jpg
Μικροσκοπική περιγραφή μελετηθούν στο μικροσκόπιοψαμμίτη 2

Παράλληλα Nicols

Κάθετα Nicols

Ψαμμίτης με μικρότερους κόκκους ορυκτών και πετρωμάτων, καθώς και με λιγότερα κενά μεταξύ αυτών. Η συγκολλητική ύλη είναι και πάλι μικροκρυσταλλικός ασβεστίτης.


Slide8 l.jpg
Μικροσκοπική περιγραφή μελετηθούν στο μικροσκόπιοψαμμίτη 3

Παράλληλα Nicols

Κάθετα Nicols

Ψαμμίτης με μικρότερους κόκκους ορυκτών και πετρωμάτων, καθώς και με λιγότερα κενά μεταξύ αυτών. Η συγκολλητική ύλη είναι και πάλι μικροκρυσταλλικός ασβεστίτης.


Slide9 l.jpg
Ασβεστόλιθος μελετηθούν στο μικροσκόπιο

Μικριτικός ασβεστόλιθος. Είναι χημικό ιζηματογενές πέτρωμα. Αποτελείται από μικροκρυσταλλικό ασβεστίτη. Αρκετές διακλάσεις τέμνουν όλη τη μάζα του πετρώματος και είναι πληρωμένες δευτερογενώς από ασβεστίτη μεγαλύτερου μεγέθους από την κύρια μάζα (matrix). Σε αρκετές τομές υπάρχουν απολιθώματα χαρακτηριστικής ηλικίας για αυτό το πέτρωμα.


Slide10 l.jpg
Μικροσκοπική περιγραφή μελετηθούν στο μικροσκόπιοαπολιθωματοφόρου ασβεστόλιθου

Παράλληλα Nicols

Κάθετα Nicols

Μικροκρυσταλλικός ασβεστίτης

Χαρακτηριστικά απολιθώματα (για το συγκεκριμένο πέτρωμα)


Slide11 l.jpg
Μικροσκοπική περιγραφή μελετηθούν στο μικροσκόπιοασβεστόλιθου (μικριτικού)

Παράλληλα Nicols

Κάθετα Nicols

Μικροκρυσταλλικός ασβεστίτης


Slide12 l.jpg
( μελετηθούν στο μικροσκόπιοΜάρμαρο) – (σε αντιδιαστολή με τον ασβεστόλιθο)

Κάθετα Nicols

Παράλληλα Nicols

Μεγάλοι ευδιάκριτοι κρύσταλλοι ασβεστίτη. Στα κάθετα Nicols διακρίνεται η πολυδυμία του ασβεστίτη.


Slide13 l.jpg
Αρκόζη μελετηθούν στο μικροσκόπιο

Είναι ψαμμίτης πλούσιος σε άστριους και χαλαζία. Περιέχει συνήθως και μαρμαρυγίες. Σχηματίζεται από την αποσάθρωση πετρωμάτων, που είναι πλούσια σε άστριους, όπως π.χ. ο γρανίτης και ο γνεύσιος.

Αντιπροσωπευτική ορυκτολογική σύσταση της αρκόζης

Άστριοι 35-64%

Χαλαζίας 57-28%

Λοιπά 8%


Slide14 l.jpg

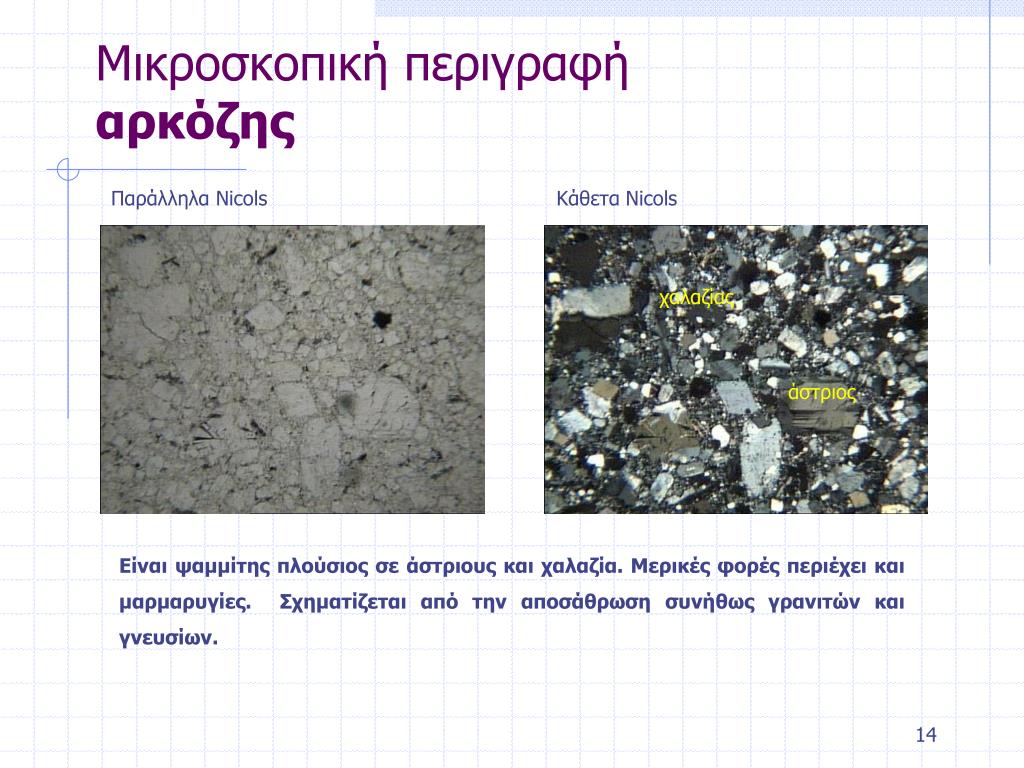

Μικροσκοπική περιγραφή μελετηθούν στο μικροσκόπιοαρκόζης

Παράλληλα Nicols

Κάθετα Nicols

χαλαζίας

άστριος

Είναι ψαμμίτης πλούσιος σε άστριους και χαλαζία. Μερικές φορές περιέχει και μαρμαρυγίες. Σχηματίζεται από την αποσάθρωση συνήθως γρανιτών και γνευσίων.


Slide15 l.jpg
Βωξίτες μελετηθούν στο μικροσκόπιο

  • Πρόκειται κυρίως για υπολειμματικούς σχηματισμούς (εδάφη) που προκύπτουν από την χημική αποσάθρωση των πετρωμάτων κάτω από συγκεκριμένες κλιματικές συνθήκες (υγρά και θερμά κλίματα).

  • Είναι προϊόντα λατεριτικής αποσάθρωσης που περιέχουν υψηλά ποσοστά Al (αργιλίου) και Fe (σιδήρου).

  • Όσον αφορά στην ορυκτολογική τους σύσταση, αποτελούνται από υδροξείδια του αργιλίου (γιββσίτη, βαιμίτη, διάσπορο), οξείδια του σιδήρου (γκαιτίτη, αιματίτη) και οξείδια του τιτανίου (ανατάση).

  • Διακρίνονται σε πισσολιθικούς (μεγάλα σφαιρίδια με συγκεντρικούς φλοιούς) και συμπαγείς βωξίτες.

  • Τα κοιτάσματά τους είναι σημαντικά λόγω του οικονομικού χαρακτήρα που αυτά παρουσιάζουν (Παραγωγή αλουμίνας – αλουμινίου).


Slide16 l.jpg

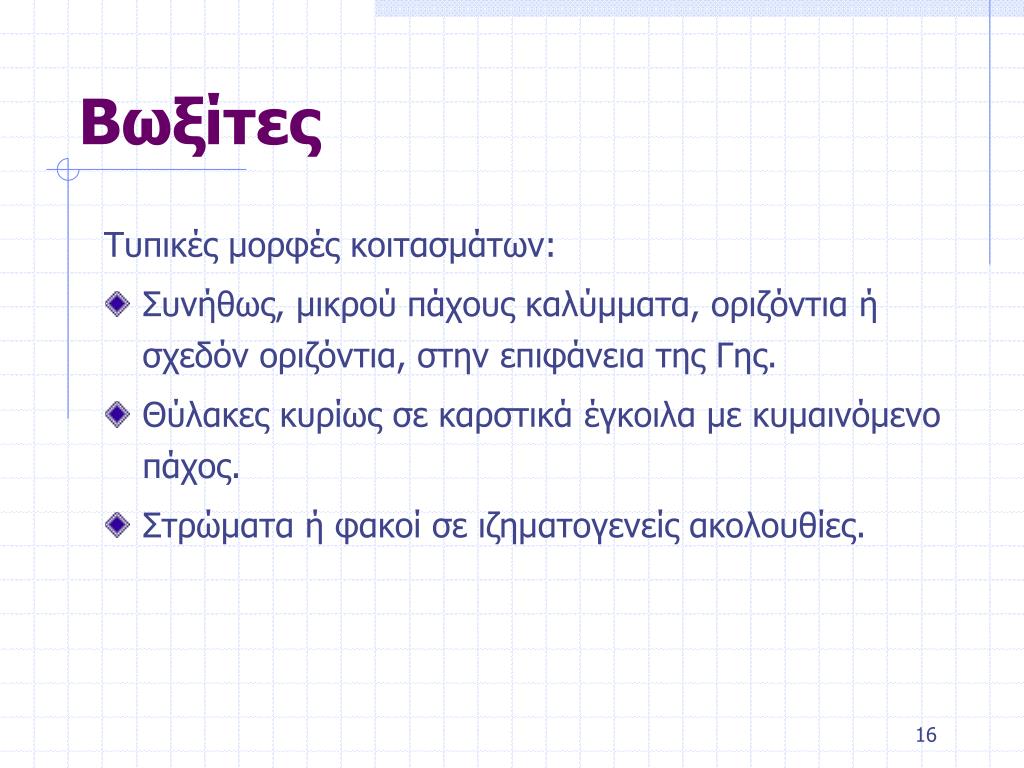

Βωξίτες μελετηθούν στο μικροσκόπιο

Τυπικές μορφές κοιτασμάτων:

  • Συνήθως, μικρού πάχους καλύμματα, οριζόντια ή σχεδόνοριζόντια, στην επιφάνεια της Γης.

  • Θύλακες κυρίως σε καρστικά έγκοιλα με κυμαινόμενο πάχος.

  • Στρώματα ή φακοί σε ιζηματογενείς ακολουθίες.


Slide17 l.jpg
Μικροσκοπική περιγραφή μελετηθούν στο μικροσκόπιοβωξιτών

Παράλληλα Nicols

Κάθετα Nicols

Εικόνα τομής πισσολιθικού βωξίτη – διακρίνονται τα σφαιρίδια με τους συγκεντρικούς φλοιούς.
