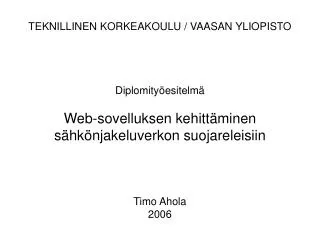

  1. TEKNILLINEN KORKEAKOULU / VAASAN YLIOPISTODiplomityöesitelmäWeb-sovelluksen kehittäminen sähkönjakeluverkon suojareleisiinTimo Ahola2006

  2. Web-sovellus • Web-palvelut joiden avulla laite voidaan liittää asiakkaan järjestelmiin HTTP-protokollan avulla • Mahdollisuus ohjata ja seurata laitteen sekä prosessin toimintaa Web-selaimen avulla

  3. Sähkönjakeluverkko? (1/2) • Sähkönjakeluverkon automaatio • Jakelulaitos • Suunnittelu • Energianhallinta • Tiedonhallinta • Valvomo • Jakelun hallinta • Käytönvalvonta • Kuormien ohjaus

  4. Sähkönjakeluverkko? (2/2) • Asema • Valvonta ja ohjaus • Paikallisautomaatio • Tiedonkeruu ja relesuojaus • Verkko • Ohjaus, tiedonkeruu ja valvonta • Asiakas • Ohjaus ja mittaus

  5. Suojarele? (1/3) • Laite joka pystyy havaitsemaan sähkönjakeluverkossa olevan vian ja tekemään toimenpiteitä joilla minimoidaan viasta aiheutuvat vahingot.

  6. Suojarele (2/3) • Prosessoripohjainen toteutus • Kiinteä toiminnallisuus (konfiguraatio) • Ennalta määritelty tuotteistusvaiheessa. • Voidaan muuttaa vain asetteluja, esim. suojausalgoritmien parametreja • Ohjelmoitava • Asettelujen lisäksi voidaan muuttaa myös laitteen toiminnallisuutta (konfiguraatiota)

  7. Suojarele (3/3)

  8. Aikaisemmin tapahtunutta… ”Laitetaan suojareleeseen Weppi-serveri”

  9. Lähtökohdat • Kilpailu kasvaa ja uusia ominaisuuksia tarvitaan • Automaatiosovelluksissa Web-pohjaiset järjestelmät jo käytössä • Web-sovellukset tulossa sähkön-jakeluverkon automaatiojärjestelmiin, mutta toteutusmallit eivät vielä selviä • IEC 61850-standardi

  10. Tavoitteet • Selvittää käyttäjien tarpeet ja odotukset • Selvittää mitkä Web-teknologiat soveltuvat käytettäväksi suojareleissä • IEC 61850-standardin soveltaminen sisällöntuottamisen automatisointiin • Kehittää erilaisten ohjelmisto-alustojen välillä siirrettävissä oleva Web-sovellus

  11. Tavoitteiden saavuttaminen • Selvittää käyttäjien tarpeet ja odotukset • Kyselytutkimus

  12. Kyselytutkimus • Lähetettiin ABB:n myyntiorganisaatioon 196:lle henkilölle, joista 63 vastasi • Kysymyksiä liittyen Web-sovelluksiin • Toiminnallisuus • Käyttäjähallinta • Riskit • Kysymyksiä liittyen IEC 61850-standardin tuntemukseen

  13. Tavoitteiden saavuttaminen • Selvittää mitkä Web-teknologiat soveltuvat käytettäväksi suojareleissä • Web-teknologioihin tutustuminen

  14. Web-teknologiat (1/2) XML SRAM SPA XSLT SCADA XHTML ? WWW EEPROM HTTP Modbus DSP XSL XPath PDIS IED VML IEC Ajax PHP IEC 61850 CGI W3C assembly ASP SCL ANSI IMAP PTOC SVG POP DNP C SOA HMI CSS SOAP

  15. Web-teknologiat (2/2) • Kymmeniä erilaisia tekniikoita joita voidaan soveltaa monien toteutusmallien mukaisesti • Tarkastellaan soveltuvuutta sulautettujen järjestelmien kannalta • Sisällön ylläpitäminen • Tietoturva • Kirjallisuuskatsaus

  16. Tavoitteiden saavuttaminen • IEC 61850-standardin soveltaminen sisällöntuottamisen automatisointiin • IEC 61850-standardiin tutustuminen

  17. IEC 61850-standardi • Laaja standardi • Ei pelkästään tiedonsiirron määrittely • Mallintaminen • SCL-kieli

  18. Tavoitteiden saavuttaminen • Kehittää erilaisten ohjelmisto-alustojen välillä siirrettävissä oleva Web-sovellus • Prototyypin kehittäminen

  19. Prototyyppi • Toteutusmallin valinta • Testaaminen todellisessa ympäristössä • Web-palvelimesta riippumaton toteutus • Web-palvelimen valinta/toteutus on jätetty tämän työn ulkopuolelle.

  20. Ympäristön rajoitteet • Rajalliset laiteresurssit • Suoritusteho • Haihtumaton muisti • RAM-muisti • Järjestelmän ensisijainen tehtävä on suorittaa suojausalgoritmit reaaliaikaisesti. • Pitkälle erikoistunut ohjelmistoympäristö

  21. Tulokset: kyselytutkimus • Kyselyn tulokset rohkaisevia: Web-sovellukset nähdään tarpeellisina • Vielä ei välttämättä ymmärretä Web-sovelluksien mahdollisuuksia • Toiminnallisuudessa tapahtuu lähitulevaisuudessa nopeaa kehitystä

  22. Tulokset: Web-teknologiat • Pystyttiin löytämään teknologiat, jotka soveltuvat aikaisempaa paremmin sulautettuihin järjestelmiin.

  23. Tulokset: IEC 61850 • SCL-pohjainen mallinnus kuvaa täsmällisesti laitteen toiminnallisuuden • Käyttöliittymän toimintojen ryhmittelyn kannalta standardi ei ole kaikilta osin täydellinen • Standardi kuitenkin mahdollistaa valmistajakohtaisten määrittelyjen käyttämisen

  24. Tulokset: prototyyppi • Kehitettiin toimiva prototyyppi • Vahvisti käsitykset valittujen teknologioiden soveltuvuudesta • Toimii pohjana varsinaisille tuoteprojekteille

  25. Kysymyksiä… ?

  26. Kiitos mielenkiinnosta! Kiitokset: Anu, Tiina ja Tomi Markku Syrjänen / TKK Janne Starck / ABB Jarmo Alander / VY Kimmo Salmenjoki / VY Opiskelukaverit Työkaverit + kaikki muut opintojen onnistumiseen vaikuttaneet henkilöt
