Le Robot d’interrogation de cuves (R.I.C.)

1. Le Robot d’interrogation de cuves (R.I.C.) Séminaire nouveau BTS SYSTEMES ELECTRONIQUES

2. Première partie : R. I. C. et technique Caractéristiques matérielles et logicielles, exemples d’application, branchements. Seconde partie : R. I. C. et pédagogie Exploitation du RIC pour l’épreuve E5 et les travaux pratiques Plan de l’exposé Séminaire nouveau BTS SYSTEMES ELECTRONIQUES

3. Première partie R.I.C. : aspects techniques Séminaire nouveau BTS SYSTEMES ELECTRONIQUES

4. Introduction Système logistique efficace de distribution de liquides (carburants) Contrôle régulier du niveau des cuves Le robot d’interrogation des cuves (R. I. C.) permet de contrôler automatiquement les niveaux d’un ensemble de cuves éloignées par une simple ligne téléphonique du réseau commuté (public ou privé).

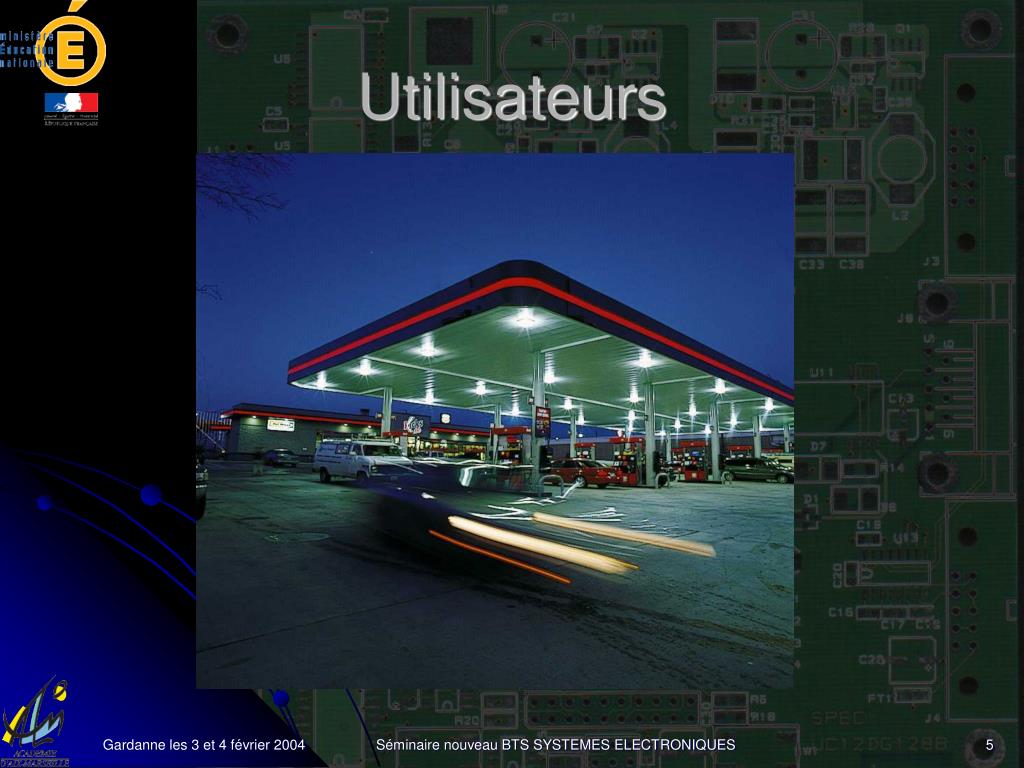

5. Utilisateurs

6. Caractéristiques • Surveillance en temps réel du niveau d’un maximum de 8 cuves en local ou en supervision distante. • Raccordement à des sondes analogiques ou des contacts logiques plongés dans des cuves à une distance maximale de 2 kilomètres. • Logiciel associé S.G.C. sur P.C. (système de gestion des cuves) : • télécharge les configurations via le réseau téléphonique • supervise les états des RIC et des cuves •  archive les résultats et les rend disponibles à tout moment.

7. Exemples d’applications

8. Branchements du R. I. C. Alimentation continue Alarme Sondes logiques ou analogiques (4-20 mA) Réseau téléphonique commuté (RTC) Minitel Système de mesure de niveau de cuves

9. R. I. C. : exploitant Ordinateur PC Réseau téléphonique commuté Cuve Modem RIC Logiciel de télésurveillance et télégestion et configuration Gérant Système de mesure de niveau de cuves

10. Logiciel S. G. C. « Supervision » permet de définir une liste de robots à interroger quotidiennement d’une part et d’établir le calendrier d’interrogation d’une journée (heure des appels, nombre d’appels journaliers) « Robots » permet d’ajouter et configurer de nouveaux robots aux robots déjà existants ou de visualiser (lister) les caractéristiques des robots déjà déclarés. « Cuves » permet de déclarer et configurer une nouvelle cuve ou de visualiser les caractéristiques des cuves existantes (nom, type, contenance, …) « Consultation » permet d’éditer le journal de bord, l’état d’un robot, et l’impression des états de différents robots. « Aide » donne le numéro de la version logicielle de l’application. « Quitter » permet de sortir du programme Système de mesure de niveau de cuves

11. R. I. C. : géranten interrogation locale Réseau téléphonique commuté Exploitant Cuve Gérant RIC Minitel Système de mesure de niveau de cuves

12. Photos

13. Référence des circuits

14. Coût  1 000 € (hors partie opérative)

15. Seconde partie R.I.C. : aspect pédagogique Séminaire nouveau BTS SYSTEMES ELECTRONIQUES

16. Domaines d’activités et champs associés Domaine : informatique, télématique et bureautique Champ : réseau téléphonique Domaine : mesure, instrumentation et micro-systèmes Champ : mesurage Champ : supervision

17. Compétences évaluées lors de l’épreuve E5 • M1 : Installer et ou configurer un nouvel équipement ou produit. • M2 : Valider le bon fonctionnement de l’équipement ou du produit. • M3 : Détecter le ou les composants ou le ou les constituants défectueux. • M4 : Remplacer le ou les constituants défectueux • T1 : Effectuer des tests en conformité avec une procédure établie sur une maquette.

18. Épreuve E5 - Compétence M1 Installer et ou configurer un nouvel équipement ou produit. • Installation du R. I. C. et branchement d’une sonde Raccordement du câble de la sonde, raccordement au réseau téléphonique, mise à la terre, branchement du minitel, branchement secteur, branchement d’une alarme • Paramétrage du R. I. C. et d’une cuve sur le logiciel S. G. C. Validation et paramétrage d’une sonde logique et d’une sonde analogique, programmation de l’alarme • Programmation d’une supervision automatique

19. Épreuve E5 - Compétence M2 Valider le bon fonctionnement de l’équipement ou du produit. • Vérification de la communication téléphonique • Vérification du raccordement de la sonde • Vérification de la communication avec le minitel • Déclenchement d’une alarme • Vérification de l’archivage d’une mesure sur le logiciel

20. Épreuve E5 - Compétence M3 Détecter le(s) composant(s) ou le(s) constituant(s) défectueux. • Défauts possibles sur : • Carte interface ligne • Carte module d’entrée analogique • Carte mère

21. Épreuve E5 - Compétence M4 Remplacer le(s) constituant(s) défectueux • Défaut sur la carte interface ligne  changement de carte • Carte d’entrée module analogique  changement de carte • Carte mère  changement de composant (eprom, piles…)

22. Épreuve E5 – Compétence T1 Effectuer des tests en conformité avec une procédure établie sur une maquette. Étalonnage de la mesure de niveau pour diverses cuves (diamètres, capacités, abaques de jaugeage)

23. Exploitation en T. P. • Simulation d’une coupure secteur (mise en œuvre du DS1210) • Visualisation des signaux de la RAM Série (93C66) • Mise en oeuvre d’un module analogique • Traitement des signaux d’alimentation • Analyse des capteurs (4-20 mA) • Analyse des signaux de communication • Étude du protocole de communication • Étude de la connexion au réseau téléphonique

24. Références • Documents RIC Cybernétix • RIC : présentation du système • RIC : procédure d’installation • RIC : notice d’utilisation • RIC : protocole de communication • RIC : paramétrage • http://www.cybernetix.fr • Documents RIC Éducation Nationale • BEP des métiers de l’Électronique Session 2003 : dossier ressource des épreuves EP2-EP3 • Projet RIC-TELLICC : descriptif des projets pédagogiques • http://electronique.ac-bordeaux.fr/ric

25. Crédits • Olivier Guédon Lycée du rempart Marseille • Société Cybernétix Z.I. de Saint Joseph B.P. 221 04102 Manosque Cedex Tél. (04) 92 72 52 53 Fax (04) 92 87 60 48
