户外产品知识培训

户外照明部


一、投光灯产品线介绍

二、路灯产品线介绍

三、高天棚灯产品线介绍

四、隧道灯产品线介绍

五、油站灯产品线介绍

六、庭园灯产品线介绍

目 录

七、草坪灯产品线介绍

八、壁灯产品线介绍

九、地埋灯产品线介绍

十、水下灯产品线介绍

十一、LED产品线

十二、光纤产品线


户外产品群结构介绍

庭园灯产品线(NG)

投光灯产品线(NF)

草坪灯产品线(NG)

户外

产品

路灯产品线(NR)

壁灯产品线(NW)

高天棚灯产品线(NH)

埋地灯产品线(NE)

水下灯产品线(NS)

隧道灯产品线(NT)

LED灯产品线(NL)

油站灯产品线(ND)

光纤产品线(NO)


 投光灯(NF)

一、投光灯产品线介绍


投光照明:使室外的目标或场地比周围环境更明亮的照明。它是构成城市景观的重要因素,是建筑物晚间的盛装。它使广告牌夜间更醒目,使观众能看清或摄像机能拍摄清楚运动场上比赛的情景。

投光灯:用反射器或玻璃透镜把光线聚集到一个有限的立体角内,从而获得高光强照明的灯具称为投光灯。

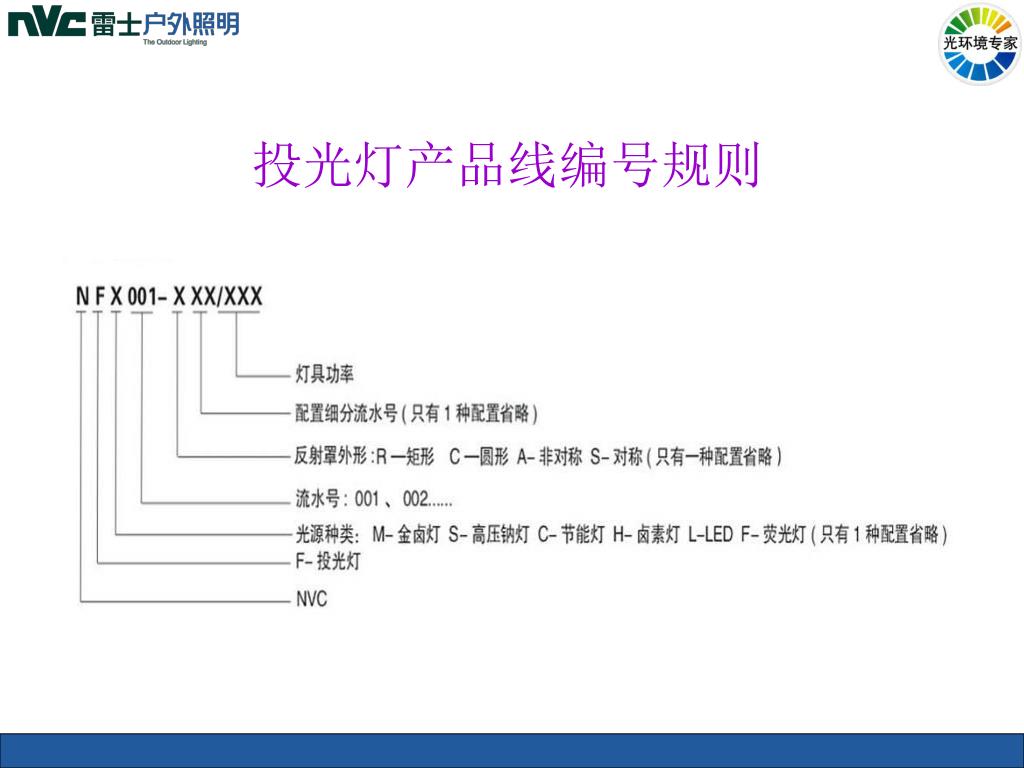

投光灯产品线相关基本概念

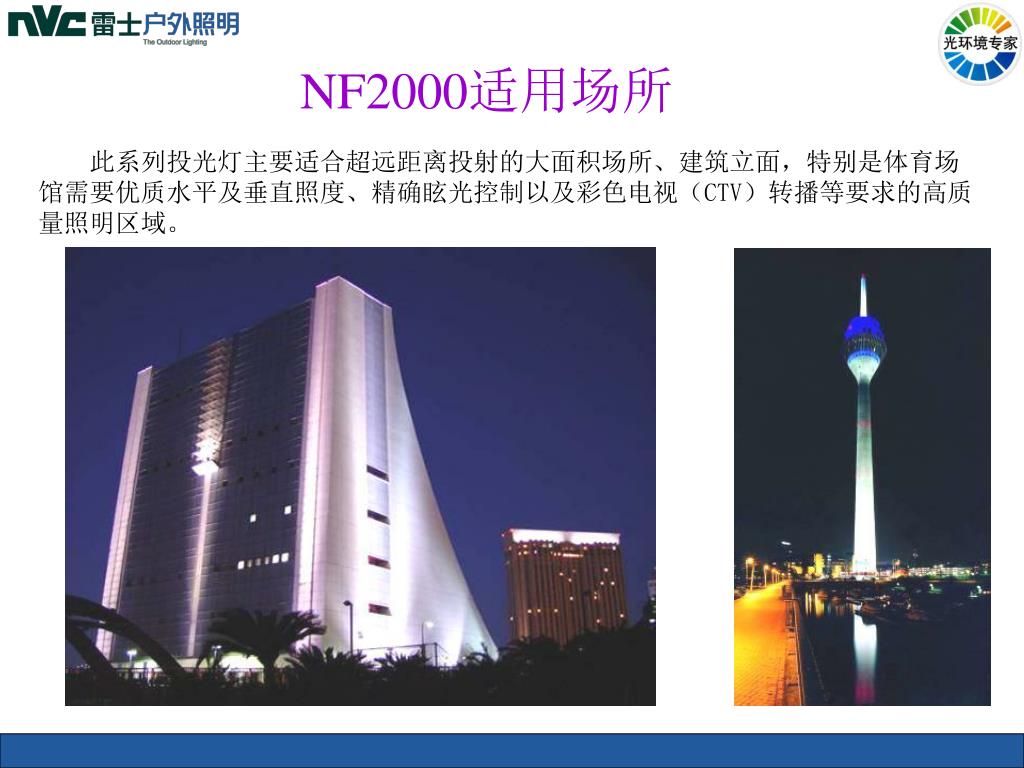

NF2000适用场所

此系列投光灯主要适合超远距离投射的大面积场所、建筑立面,特别是体育场馆需要优质水平及垂直照度、精确眩光控制以及彩色电视(CTV)转播等要求的高质量照明区域。

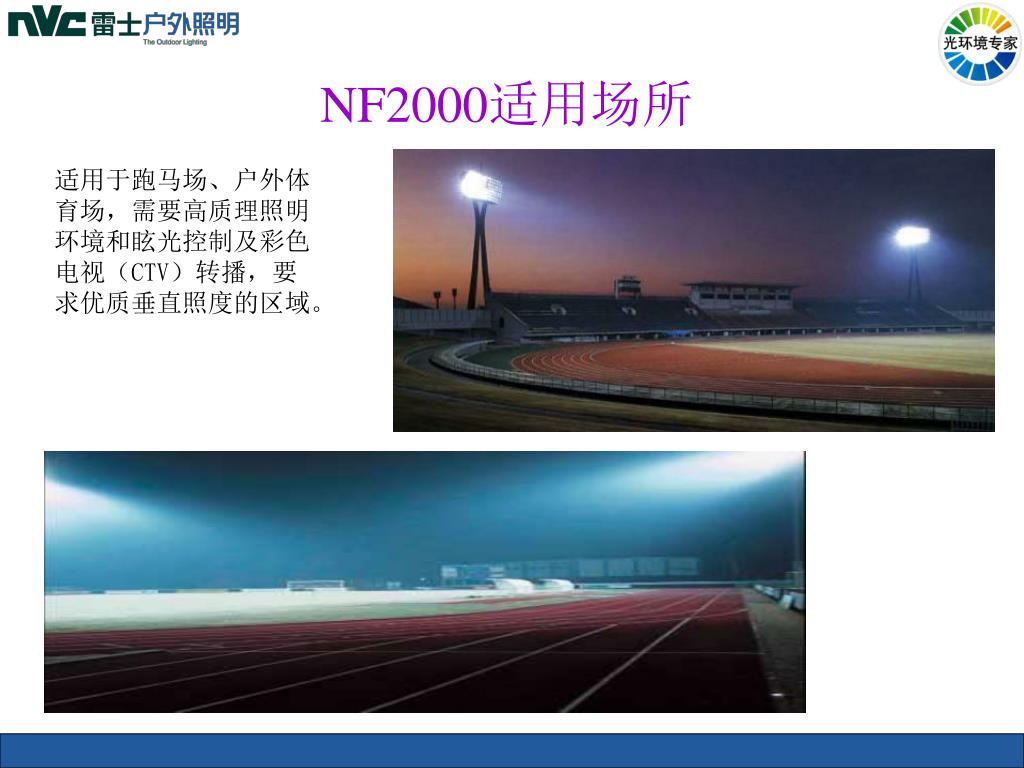

NF2000适用场所

适用于跑马场、户外体育场,需要高质理照明环境和眩光控制及彩色电视(CTV)转播,要求优质垂直照度的区域。


Nf2000
NF2000外观尺寸图


NF2000配光曲线图

灯具参数:

灯具型号:NFM2000/1000W 光源型号:HQI-TS1000W/D/S Ra90

5900K

灯具光通:65424.92LM 有效光通:30532.34LM

最大光强:515394.9cd 中心光强:460942.2cd


NF2000结构与特点

压铸铝成型外壳

重量轻、机械强度高、延展性好

手柄

方便移动、调角度、开启后盖

调光刻度器

精确设定投射角度

表面静电喷涂处理

美观、大方、耐腐蚀,增加灯具使用寿命

格栅散热片

散热性能优良、降低灯具及光源温升,延长灯具使用寿命

触发器置于接线盒内

可以增加灯具和电器箱的距离,达到远距离触发


NF2000结构与特点

不锈钢螺丝

不锈钢防护网

微晶玻璃

上盖

上盖防水硅胶圈

灯体

上反光罩

后盖防水硅胶圈

接线盒

后盖

触发器

接线盒防水硅胶圈

光源

下反光罩

陶瓷灯座


NF2000结构与特点

预留四个螺丝孔

方便增加滤色片等附加配件

反光罩挡光片

可以有效防止眩光,减少光污染

3mm进口微晶玻璃

热膨胀系数低,耐温差大,能适用各种不同环境

不锈钢防护网

增加安全系数

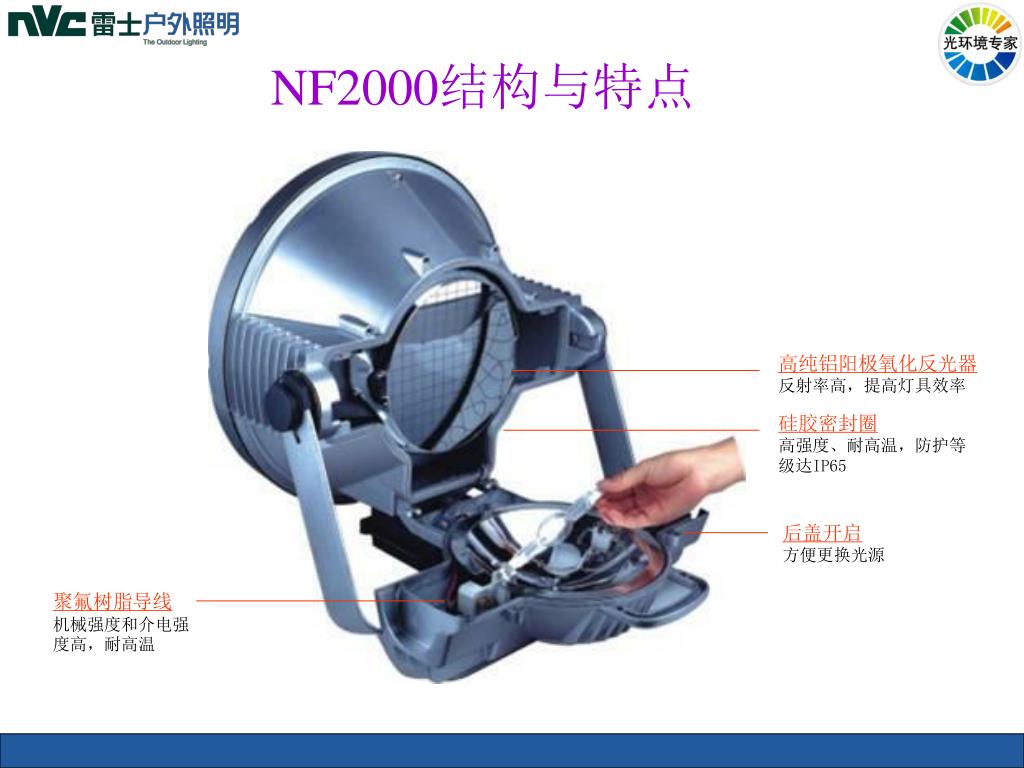

NF2000结构与特点

高纯铝阳极氧化反光器

反射率高,提高灯具效率

硅胶密封圈

高强度、耐高温,防护等级达IP65

后盖开启

方便更换光源

聚氟树脂导线

机械强度和介电强度高,耐高温


Nf20001
NF2000投光示意图

建筑立面照明

远距离投光照明


Nf015

NF015适用场所

NF015系列投光灯可广泛用于教堂、建筑立面特殊泛光、各种广告牌、停车场、广场、体育馆等场所照明。


Nf0151
NF015适用场所

NF015系列投光灯可广泛用于教堂、建筑立面特殊泛光、各种广告牌、停车场、广场、体育馆等场所照明。


NF015配光曲线

灯具参数

灯具型号:NFS015-R/400W 光源型号:NAV-T400W Ra20 2000K

灯具光通:38659.21LM 有效光通:33225.36LM

最大光强:51951.4cd 中心光强:48018.2cd

灯具参数

灯具型号:NFM015-R/400W 光源型号:HQI-T400W/N Ra60 3800K

灯具光通:26437.21LM 有效光通:23445.51LM

最大光强:32998.6cd 中心光强:26103.3cd


Nf0152
NF015剖视图

不锈钢搭扣

防水硅胶圈

灯体

陶瓷灯头

反光罩

钢化玻璃

光源

电器

支架


Nf0153
NF015结构与特点

不锈钢搭扣

耐腐蚀、开启方便,灯具防护等级高达IP65

压铸铝成型外壳

机械强度高、散热性好

表面静电喷涂处理

美观、大方、耐腐蚀,增加灯具使用寿命

5mm厚钢化玻璃

耐高温、抗冲击、透光性好

高纯铝反射器

精确的电脑设计配光,经阳极氧化处理

灯具电器一体化

使得灯具造型轻巧美观,维护方便

格栅散热片

利于散热,降低电器温升,提高灯具使用寿命


Nf0154
NF015特点分析

灯具、电器附件均为雷士品牌——匹配佳,保证最佳性能及最长寿命。

符合国家标准GB7000.1及GB7000.7——灯具安全可靠。

灯具本体为铝合金高压压铸成型——坚固,耐腐蚀,散热性能佳。

耐高温硅橡胶密封圈,灯具防护等级达IP65。

镇流器和光源隔箱,采用独特的裙锯状设计,利于散热,延长使用寿命。


反射器采用高纯铝材料,并经过阳极氧化处理——高反射,低衰减。

精确电脑配光设计的反光器,能提供应多种不同需求的配光系统。

配有镇流器、触发器、电容等电气附件——功率因数0.85。

全部使用高强度气体放电光源——高效率,低光衰。

中功率投光灯,灯具电器一体化设计,造型轻巧美观。

可配多种不同光源,满足不同光通量、显色性或色温要求。

不锈钢搭扣固定前开式更换光源——维护方便,有效维护防护等级。

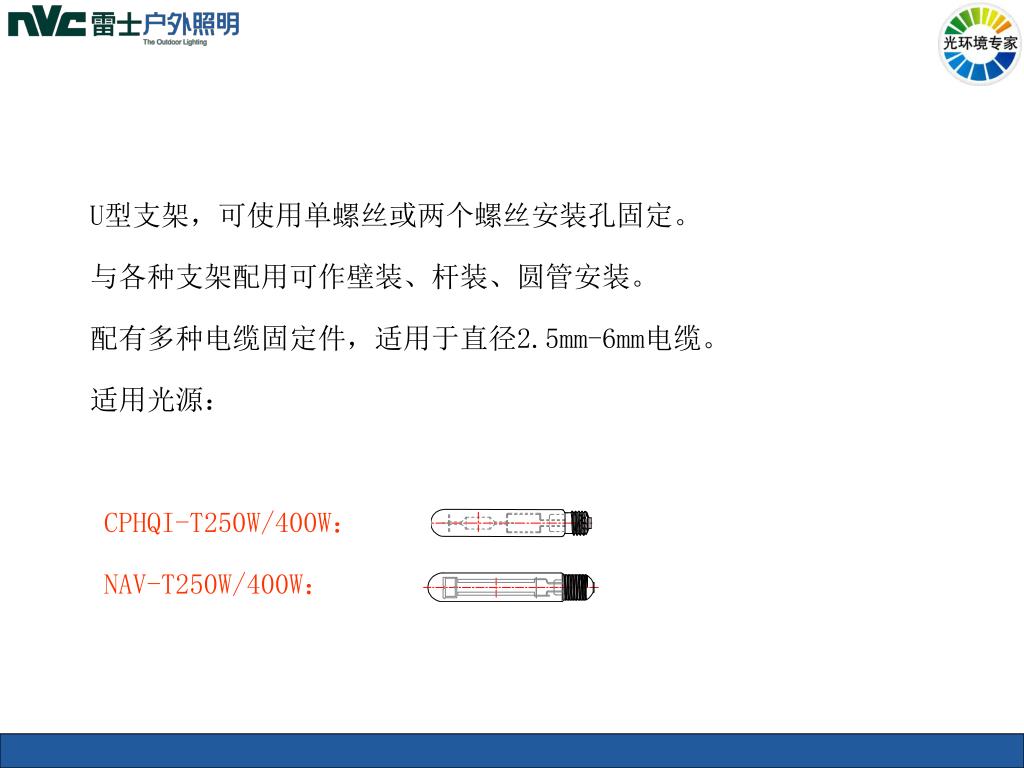

U型支架,可使用单螺丝或两个螺丝安装孔固定。

与各种支架配用可作壁装、杆装、圆管安装。

配有多种电缆固定件,适用于直径2.5mm-6mm电缆。

适用光源:

CPHQI-T250W/400W:

NAV-T250W/400W:


NF013适用场所

NF013系列投光灯可广泛用于教堂、建筑立面特殊泛光、各种广告牌、停车场、广场、体育馆等场所照明。


NF013配光曲线图

灯具参数:

灯具型号:NFS013-A11/150W 光源型号:HQI-TS150W/D Ra80 5200K

灯具光通:8242.09LM 有效光通:7720.29LM

最大光强:7369.3cd 中心光强:2908.1cd


Nf013

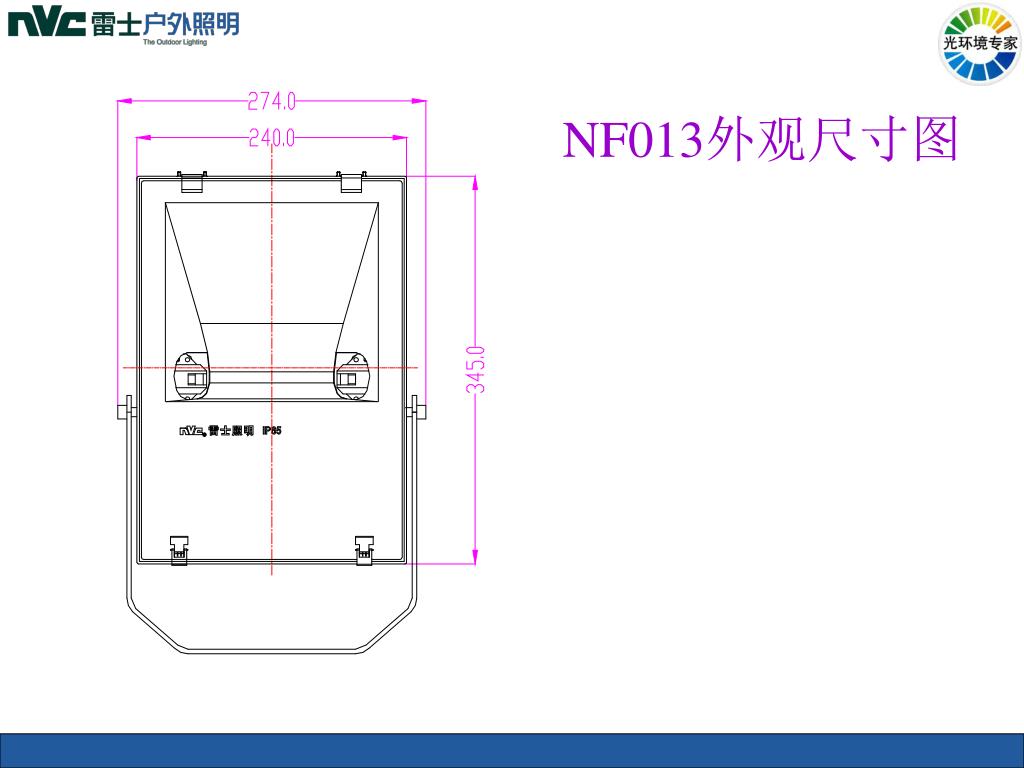

NF013外观尺寸图


NF013内部结构

灯体

防水硅胶圈

反光罩

陶瓷灯头

钢化玻璃

电器组件

电器固定板

接线端子

进线螺丝

安装搭扣

安装支架


NF013结构与特点

不锈钢搭扣

耐腐蚀、开启方便,灯具防护等级达IP65

压铸铝成型外壳

壳体厚度高达2.5mm、机械强度高、散热性好

5mm厚钢化玻璃

耐高温、抗冲击、透光性好

表面静电喷涂处理

美观、大方、耐腐蚀,增加灯具使用寿命

高纯铝反射器

精确的电脑设计配光,经阳极氧化处理,非对称反光器

陶瓷灯头

灯具电器一体化

维护方便,电器与光源隔离,独特的裙锯状设计,有效的降低电器的环境温度,延长使用寿命

安装支架

安装支架,能任意的安装并调节角度


NF013特点分析

灯具、电器附件均为雷士品牌——匹配佳,保证最佳性能及最长寿命。

符合国家标准GB7000.1及GB7000.7——灯具安全可靠。

灯具灯体为铝合金高压压铸成型——坚固,耐腐蚀,散热性能佳。

耐高温硅橡胶密封圈,灯具防护等级达IP65。

镇流器和光源隔箱,采用独特的裙锯状设计,利于散热,延长使用寿命。


反射器采用高纯铝材料,并经过阳极氧化处理——高反射,低衰减。

精确电脑配光设计的非对称反光器,能提供多种不同需求的配光系统。

配有镇流器、触发器、电容等电气附件——功率因数0.85。

全部使用高强度气体放电光源——高效率,低光衰。

灯具电器一体化设计,造型轻巧美观。

可配多种不同光源,满足不同光通量、显色性或色温要求。

不锈钢搭扣固定前开式更换光源——维护方便,有效维护防护等级。


U型支架,可使用单螺丝或两个螺丝安装孔固定。

与各种支架配用可作壁装、杆装、圆管安装。

配有多种电缆固定件,适用于直径2.5mm-6mm电缆。

适用光源:

HQI-TS70W/150W:


路灯产品线

(NR)

二、路灯产品线结构介绍


NR002适用场所

NR002系列路灯适用于高速公路、城市道路、大型立交、广场等户外场所。


NR002配光曲线图

灯具参数:

灯具型号:NRS002-GA250W 光源型号:NAV-T250W Ra20 2000K

灯具光通:24409.99LM 有效光通:22032.94LM

最大光强:23898.2cd 中心光强:6128.9cd


NR002结构与特点

上盖

铝合金压铸成型,重量轻、机械强度高

表面静电喷涂处理

美观、大方、耐腐蚀,增加灯具使用寿命

灯杆固定器

可实现垂直和水平安装,并可根据需要作角度调节

曲面钢化玻璃

耐高温、抗冲击、透光性好

下盖


NR002结构与特点

角度调整块

铝合金压铸成型

通过不同安装位置

可以调整灯具仰角

电器组件

一体化电器安装板

拆装、维修方便

防护盖压板

瓷灯头固定座

阻燃、耐高温,内置密封圈保证光源室防护等级IP66

灯体密封圈

耐热发泡硅橡胶

抗压性好,保证

灯具防护等级IP65

防护盖

PPS一次注塑成型,与反光器密封,有效防止反光器碰伤、变形

支撑导轨

与支撑杆配合使用,方便维修

支撑杆

打开上盖后起支撑

作用,方便维修

接线端子

与外部电源线连接阻燃、耐高压,安全可靠


NR002结构与特点

瓷灯头

灯杆安装器

钢板冲压成型

安装方便,可与不同口径的灯杆固定

开启搭扣

手动开启,上开盖

维修方便

反光器

纯铝拉伸整形而成

表面氧化处理

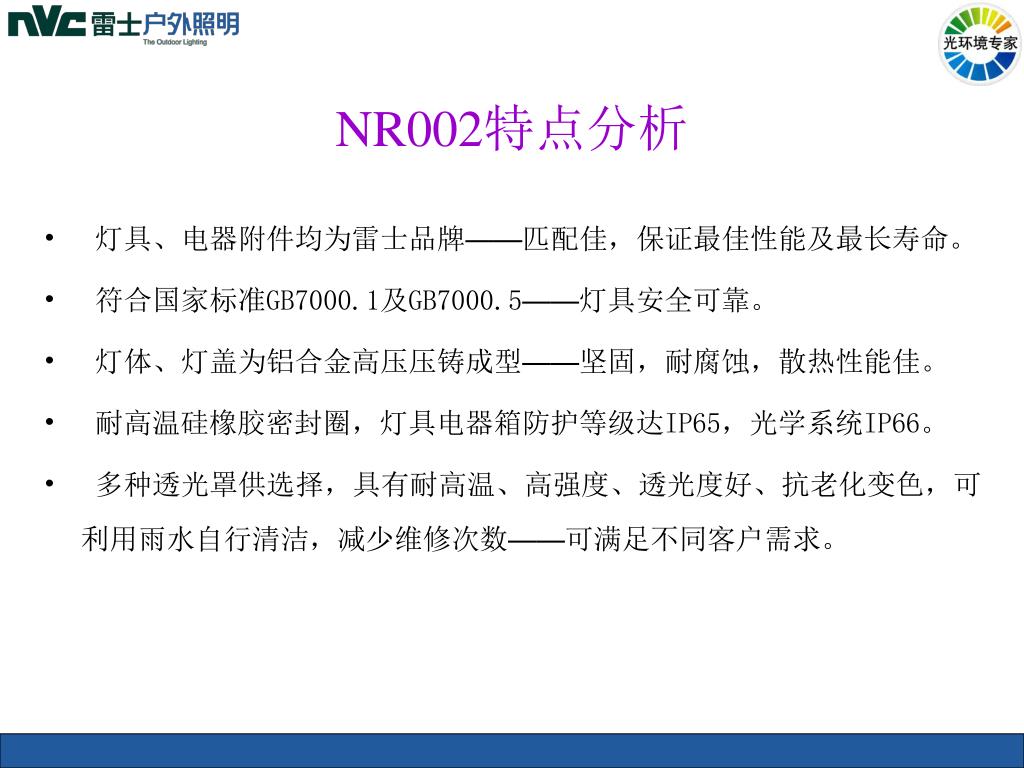

NR002特点分析

  • 灯具、电器附件均为雷士品牌——匹配佳,保证最佳性能及最长寿命。

  • 符合国家标准GB7000.1及GB7000.5——灯具安全可靠。

  • 灯体、灯盖为铝合金高压压铸成型——坚固,耐腐蚀,散热性能佳。

  • 耐高温硅橡胶密封圈,灯具电器箱防护等级达IP65,光学系统IP66。

  • 多种透光罩供选择,具有耐高温、高强度、透光度好、抗老化变色,可利用雨水自行清洁,减少维修次数——可满足不同客户需求。


反射器采用高纯铝材料,并经过阳极氧化处理——高反射,低衰减。

电脑精确设计的反光器——最佳配光曲线,效率高,减低眩光 。

配有镇流器、触发器、电容等电气附件——功率因数0.85。

全部使用高强度气体放电光源——高效率,低光衰。

灯具、电器一体化全密封装置设计。

光学系统采用独特的塑料合金注塑成型与反光器密封,防护等级IP66,减低灯具维修率。

灯具反光器内设有可调灯头支架——适合不同客户需求,发挥最大照明效果。

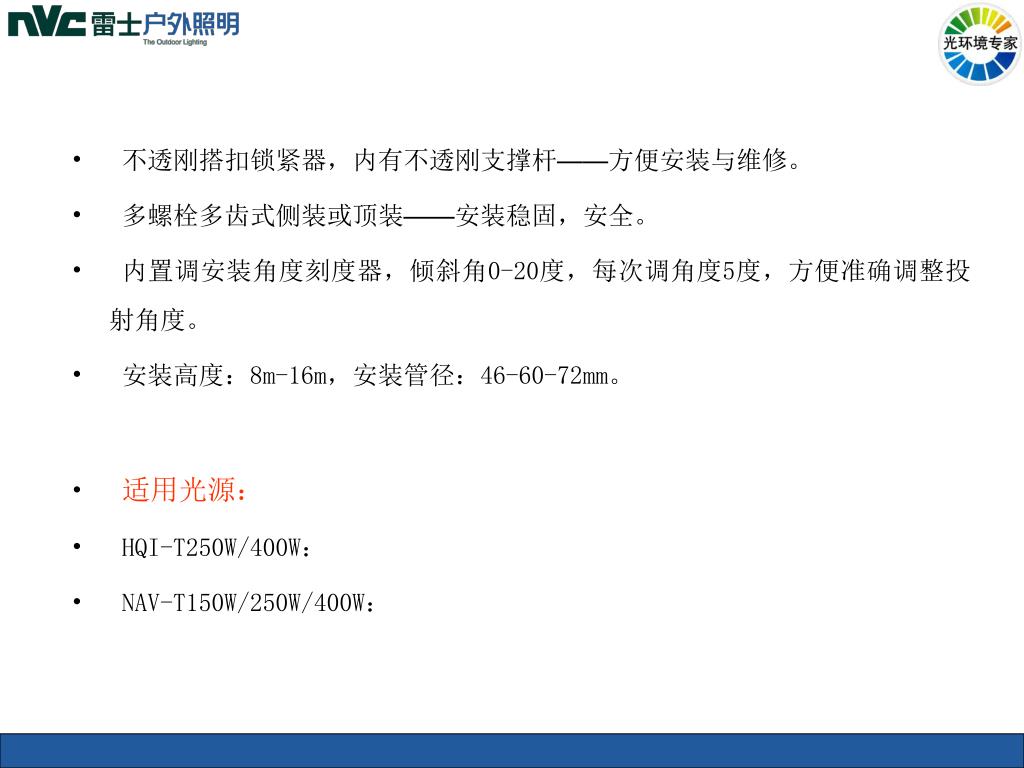

  • 不透刚搭扣锁紧器,内有不透刚支撑杆——方便安装与维修。

  • 多螺栓多齿式侧装或顶装——安装稳固,安全。

  • 内置调安装角度刻度器,倾斜角0-20度,每次调角度5度,方便准确调整投射角度。

  • 安装高度:8m-16m,安装管径:46-60-72mm。

  • 适用光源:

  • HQI-T250W/400W:

  • NAV-T150W/250W/400W:


NR022适用场所

NR022系列路灯适用于高速公路、城市主干道、高架道路、大型立交、广场等户外场所。


NR022结构与特点

开启搭扣

不锈钢制成,侧开盖,手动开启,维修方便

上盖

铝拉伸一次成型,重量轻、防腐性好

表面静电喷涂处理

美观、大方、耐腐蚀增加灯具使用寿命

曲面钢化玻璃

耐高温,抗冲击,透光性好

下盖

铝合金一次压铸成型,强度高,重量轻,密封性好

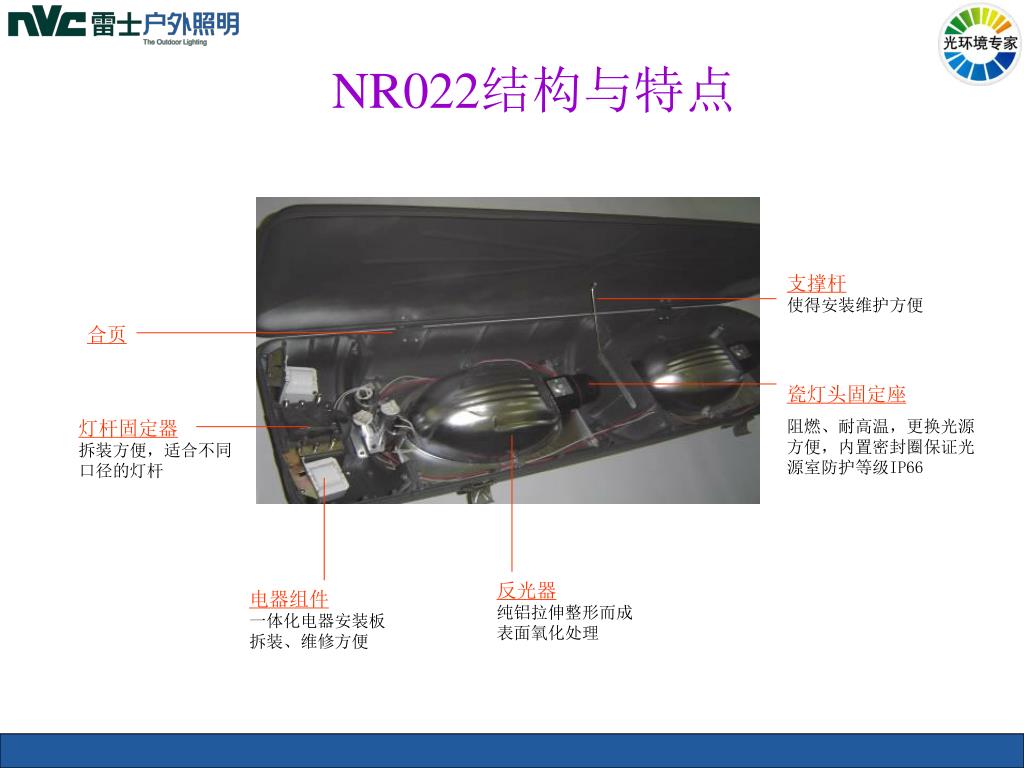

NR022结构与特点

支撑杆

使得安装维护方便

合页

瓷灯头固定座

阻燃、耐高温,更换光源方便,内置密封圈保证光源室防护等级IP66

灯杆固定器

拆装方便,适合不同

口径的灯杆

反光器

纯铝拉伸整形而成

表面氧化处理

电器组件

一体化电器安装板

拆装、维修方便

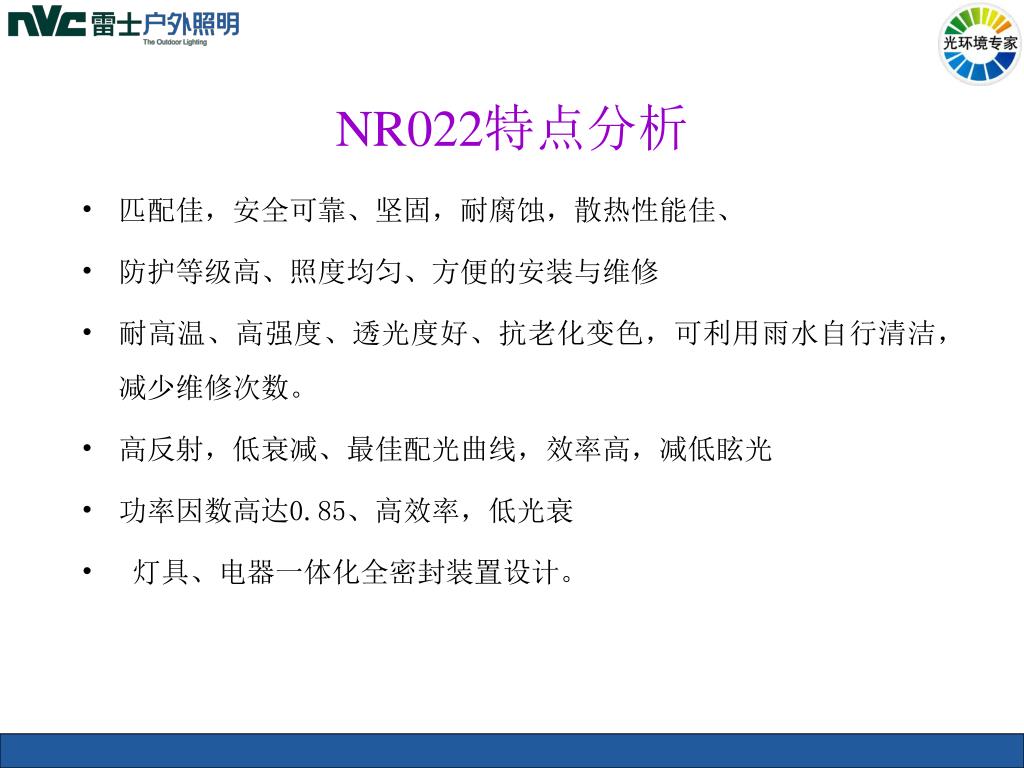

NR022特点分析

  • 匹配佳,安全可靠、坚固,耐腐蚀,散热性能佳、

  • 防护等级高、照度均匀、方便的安装与维修

  • 耐高温、高强度、透光度好、抗老化变色,可利用雨水自行清洁,减少维修次数。

  • 高反射,低衰减、最佳配光曲线,效率高,减低眩光

  • 功率因数高达0.85、高效率,低光衰

  • 灯具、电器一体化全密封装置设计。


  • 安装高度:8m-16m,安装管径:46-60-72mm。

  • 适用光源:

  • HQI-T250W/400W

  • NAV-T150W/250W/400W


高天棚灯产品线

(NH)

三、高天棚灯产品线介绍


高天棚灯(又名工矿灯):主要使用于大空间照明灯具,专业设计的配光;适合大空间大面积场馆。

静电喷涂:使待处理工件接地,表面带正电荷,涂料在直流高压电场中转化成为雾化的带负电荷微粒,由于静电场作用,涂料微粒定向,快速的流向工件,形成均匀牢固的涂膜。

阳极氧化:将被氧化的产品表面当作阳极形成阳离子,带电荷的化学溶液形成阴离子,在化学电离槽中进行氧化化学反应,使产品的表面形成氧化层以致保护产品的氧化或腐蚀。

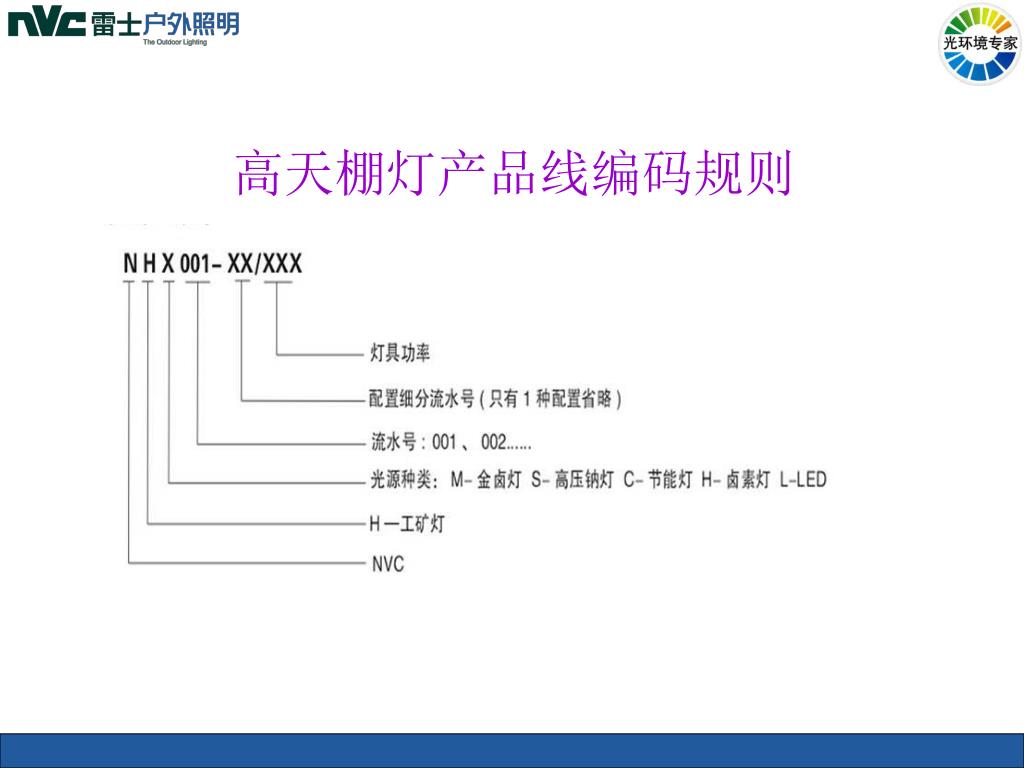

高天棚灯产品线相关概念



NH001适用场所

NH001系列灯具适合大空间大面积场馆,如工业厂房、体育馆、大卖场、超市、展示中心等。


NH001配光曲线图

灯具参数:

灯具型号:NHM001/400W 光源型号:HQI-T400W/D Ra90 5800K

灯具光通:15130.75LM 有效光通:14619.93LM

最大光强:6515.6cd 中心光强:6435.0cd


Nh001
NH001外观尺寸图


NH001结构与特点

挂钩

安装维护方便,根据不同的客户可选择挂钩、吊链、吊杆三种安装方式

不锈钢搭扣

通过螺丝连接上盖,拆卸方便,密封性好,防护等级达IP55

压铸铝成型外壳

1、重量轻、机械强度高、延展性好

2、裙裾状设计,利于散热

表面静电喷涂处理

耐腐蚀,增加灯具使用寿命

高纯铝反光器

喷砂处理,反射率高,耐腐蚀

不锈钢搭扣

强度高,耐腐蚀性强,拆卸方便

5MM钢化玻璃

耐高温、抗冲击、透光性好

硅胶密封圈

耐高温、抗压性好,保证光源室防护等级达IP65


NH001结构与特点

防水密封圈

1、耐高温、弹性好硅胶密封圈,密封性能好,防护等级达IP65

电器组件

电器固定板

1、机械强度好,能有效防止镇流器的脱落

2、传导性好,能有效将镇流器的部分热量传导出去


工矿灯特点分析

工矿灯特点分析

  • 匹配佳、安全可靠、坚固

  • 耐腐蚀,散热性能佳、防护性能好

  • 独特的裙锯状设计,利于散热、高反射,低衰减

  • 专业设计的光学系统、功率因数0.85、高效率,低光衰。

  • 安装简易,拆卸方便,适用范围广。


适用光源

HQI-E70W/150W/250W/400W:

NAV-E70W/150W/250W/400W:


隧道灯产品线

(NS)

四、隧道灯产品线介绍


NT006适用场所

NT006系列灯具适用于隧道、收费站、

高架桥底等场合照明。


NT006结构与特点

光源

先进的双光源设计可以实现两个电路控制,电器内置

灯具合页

铝型材一次成型,保证前后盖安装、拆卸方便、牢固

平面钢化玻璃

耐高温、抗冲击、透光性好,高温釉丝印不掉漆

端盖

铝合金压铸,表面静电喷涂处理,与铝型材本体连接牢固,内置防水密封圈,防护等级IP65

灯具本体

铝型材一次成型,强度高,重量轻,表面氧化处理

开启搭扣

铝型材一次成型,前开盖方式,不用工具即可手动开启,维修方便


NT006结构与特点

玻璃组件

由钢化玻璃与铝型材夹条胶封一体前,开盖方式,维修方便

铝合金压铸端盖

重量轻,强度好,表面静电喷涂处理。通过密封胶圈与铝型材本体连接,灯具防护等级达到IP65

可调角度安装架

设计独特,特别方便安装,有刻度盘,可以实现角度调整

铝型材一次成型灯体

重量轻,强度好,表面氧化处理,美观、耐腐蚀,密封性优


油站灯产品线

(ND)

五、油站灯产品线介绍


Nd003

ND003适用场所

ND003适用于加油站、收费站、机场候客厅、客运站、立交桥底、会展中心、大型商场等照明场所。


ND003外观尺寸图


油站灯系列配光曲线

ND001、ND002配光曲线图

ND003、ND004配光曲线图


Nd0031
ND003剖视图

外壳

优质铝板或电解板外壳,耐腐蚀,抗冲击。

反射器

优质纯铝经阳极氧化处理,反射率可达99.5%以上。

光源

匹配欧司朗光源,光效高,性能稳定、使用寿命长。

E40陶瓷灯头

优质陶瓷灯头,具有导电性能能好,使用安全。

发胶硅胶防水圈

防水性能可达IP55。

内置电器箱

电器一体化安装,安装维护方便,美观大方。


Nd0032
ND003结构与特点

灯具外壳

铝板或电解板外壳,经防腐蚀静电喷涂处理

不锈钢螺丝

防腐蚀性能极佳,有效提高灯具的防护等级

PC透光罩

倒锥形棱镱优质透光罩.有效防止眩光并使光线在空间更加均匀分布


六、庭园灯产品线介绍

  • 庭园灯产品线

  • 透光罩型

  • 光柱型

  • 二次反射型


二次反射:指灯具所发出的光线经反射板再折射到被照物的方式。

庭园灯产品线相关基本概念

庭园灯产品属于景观照明的一大类别。它是指可在白天和夜晚起到装饰空间的非投光类灯具,并在夜晚能起到局部和点缀性照明的设备。

编码规则:


Ng003
NG003适用场所

  灯具外型设计优雅大方,优异性能和精美设计的完美结合,适合应用于林荫道路、滨江道路、公园、广场、住宅小区、商业区、高档休闲场所。


Ng0031
NG003外观尺寸图


NG003内部结构

防水硅胶圈

不锈钢螺丝

反光罩

电器组件

上盖

聚合碳纤维透光罩

反光罩

防水硅胶圈

支撑杆

光源

陶瓷灯头

灯体


NG003结构特点

倒锥形外观

古典风格造型,优雅、大方

表面静电喷涂处理

耐腐蚀,增加灯具使用寿命

压铸铝成型外壳

重量轻、机械强度高、

聚合碳纤维透光罩

棱晶状结构,使得发光均匀,无眩光;抗紫外线

硅胶密封圈

防水防尘性能(IP等级)

高,提高灯具的使用性能


NG003结构特点

电器置于顶部上盖内

有效防止电器被盗;光源更易被触发点亮;

高纯铝反光罩

经阳极阳化处理,提高灯具二次反射效率

灯具二次反射示意简图

发光均匀,有效防眩光,原理如下:

本灯具设计由底部向上投射光束;经顶部反光罩向下反射;经过棱晶状聚合碳纤维透光罩折射透光


Ng201
NG201适用场所

灯具外型设计优雅大方,优质性能和精美设计的完美结合,适合应用于公园、广场、街区、庭园、商业区、高档休闲场所。


NG201结构特点

高分子复合材料制成反光板

造型优雅大方,强度高,重量轻、抗紫外线。

反光板

特殊镀膜层工艺,磷片状耐高温工程塑胶镀高反射率反光层,内嵌入反光板,二次反射结构。使光线漫射、柔和;兼具独特的美观效果、

耐高温钢化玻璃

强度高,高透光。

铝合金成型灯体

机械强度高、坚固耐用。

表面静电喷涂处理

耐腐蚀,增加灯具使用寿命


二次反射庭园灯

旋压铝反光板

铝质灯头,内装光源

NG203

NG204


Ng304
NG304适用场所

灯具外观新颖别致,简洁大方,为标志性景观照明灯饰,具有很强的夜景装饰效果。适合应用于小型广场、街区、步行道、 公园等场所。


Ng3041
NG304外观尺寸图


NG304结构特点

立柱形外观

柱形灯设计,新颖别致,简洁大方;夜间构成亮丽的光柱

优质PC透光罩

抗紫外线,高透光;光线漫射无眩光.

光源电器一体化

光源、电器装于灯体下部,安装维护方便。

铝合金成型外壳

重量轻、机械强度高

表面静电喷涂处理

耐腐蚀,增加灯具使用寿命


草坪灯产品线

(NG)

七、草坪灯产品线介绍


草坪灯产品线相关基本概念

1、安装高度:参考平面与灯具平面之间的距离。

2、不舒适眩光 :可引起不适,而不一定破坏被照对象的视觉效果的眩光。

3、静电喷涂:使待处理工件接地,表面带正电荷,涂料在直流高压电场中转化成为雾化的带负电荷微粒,由于静电场作用,涂料微粒定向,快速的流向工件,形成均匀牢固的涂膜。

4、阳极氧化:将被氧化的产品表面当作阳极形成阳离子,带电荷的化学溶液形成阴离子,在化学电离槽中进行氧化化学反应,使产品的表面形成氧化层以致保护产品的氧化或腐蚀。


5、热镀锌:将已清洗干净的钢铁件,经由Flux的润湿作用,浸入锌浴中,使钢铁与熔融锌反应生成一合金化的皮膜过程。

6、PC透光罩:采用PC材料加工成型。PC料又称防弹胶,学名为聚碳酸脂(PolyCarbonate)。主要特点有:强度高,抗冲击性很好,抗老化的能力强,表面光洁细腻,抗紫外线照射,不易褪色,耐高温。PC料在100℃的环境下60分钟内不会变形,着火点在850度以上。

7、PMMA透光罩:采用PMMA材料加工成型。PMMA料又称亚克力(有机玻璃),学名为聚甲基丙烯酸甲酯(Polymethylmecrylate)。主要特点:强度高,透明性极好,有一定的耐热耐寒性,抗紫外线照射,不褪色,长时间暴露于室外,也不会像其他塑料那样变成黄色。


8、砂铸铝合金:能适用于砂铸成型,含铝量约为20%左右,特点是熔点较其它铝合金较低,含杂质比率高,成本较便宜,易加工,但砂铸成型后结构疏松,有气孔和砂眼等缺陷,强度低,所以一般砂铸件做的厚度都较厚,目的是增加强度。

9、压铸铝合金:能适用于高压压制成型,含铝量约为30%左右。特点是熔点较高,含杂质较少,原材料成本稍高,成型后无须后期机加工,而且结构质密,无气孔和砂眼等现象,产品机械强度高,工件的尺寸精密度高,互换性好,材料厚度较薄,工件成本低,散热佳。

10、铝型材:草坪灯灯体多采用铝型材材料。铝型材是将高纯铝合金将高温熔融后通过模具挤压拉制加工成型。其特点是机械强度高,单截面成形,表面光洁度高,抗氧化能力强,耐腐蚀性好,易于加工,长度可任意定制。



Ng005
NG005适用场所

灯具主体外型四棱边设计,更新颖、现代。适合应用于草坪、广场、公园、小区等场所照明。


Ng0051
NG005外观尺寸图


NG005结构特点

顶盖

铸铝顶盖,坚固耐用 ,外形美观大方。

乳白色聚合碳纤维

强度高,光线柔和,抗紫外线。

四棱边灯体

铝合金型材灯体,棱边设计,更新颖、时尚。高度可根据客户订制(0.6米-1米)。

表面静电喷涂处理

耐腐蚀性强,增加灯体的使用寿命。


Ng018
NG018适用场所

灯具设计独特,精致美观。适合应用于林荫道路、广场、公园、桥梁、树木、小区等场所照明。


Ng0181
NG018外观尺寸图


NG018结构特点

上盖

铝合金铸成,强度高,耐腐蚀

4mm钢化玻璃

强度高,耐高温,透光性好。

阳极氧化反射罩

高反射率,低衰减

铝合金外壳

重量轻、机械强度高,坚固耐用

调节支撑杆

中部可调支撑杆,可实现90度的调节,适合不同场合的应用要求

表面静电喷涂处理

耐腐蚀,增加灯具使用寿命


Ng041
NG041适用场所

灯具可实现上、中、下三部分发光,景观独特的照明效果。适合应用于林荫道路、广场、公园、树木、小区等场所照明。


Ng0411
NG041外观尺寸图


NG041内部结构

不锈钢螺丝

钢化玻璃

上盖

反光罩

金卤灯灯头( E27 )

电器组件

聚合碳纤维透光罩

电器板

灯体

节能灯灯头(E27)


NG041结构特点

上盖

铝合金铸成,强度高,耐腐蚀

5mm钢化玻璃

强度高,透光性好,对树木、雕塑等投光照明,使之成为小区、公园等的一道亮点

条形格栅透光孔

光线柔和,有效防止眩光

灯具电器一体化

铝合金型材外壳

重量轻、机械强度高,美观大方,坚固耐用

中部透光

光线从PMMA板透出,照射小路、草丛,光线柔和,产生一种浪漫、惬意的情调

表面静电喷涂处理

耐腐蚀,增加灯具使用寿命


壁灯产品线

(NW)

八、壁灯产品线介绍


壁灯:一种供建筑物墙面照明、装饰的专用灯具,在市场上也称壁灯:一种供建筑物墙面照明、装饰的专用灯具,在市场上也称“墙角灯”。其安装一般分为嵌入墙面安装、墙面明装固定两种方式。

嵌入式:部分灯体安装于墙面内部。

明装式:全部灯全安装于墙体表面。

编码规则:

壁灯产品线相关基本概念


Nw601
NW601壁灯:一种供建筑物墙面照明、装饰的专用灯具,在市场上也称适用场所

大功率嵌入式壁灯灯具,设计紧凑美观。适合应用室内外走道、阶梯、停车场、坡道、建筑物外墙等场所的墙角照明。


Nw6011
NW601壁灯:一种供建筑物墙面照明、装饰的专用灯具,在市场上也称外观尺寸图


NW601壁灯:一种供建筑物墙面照明、装饰的专用灯具,在市场上也称结构特点

灯体外壳

铝合金压铸成型,机械强度高

磨砂钢化玻璃

耐高温,抗冲击,使光线柔和。

表面静电喷涂处理

耐腐蚀,增加灯具使用寿命

阶梯状透光孔

使光线漫射,有效控制眩光

钢制预埋件(嵌入式安装)

先安装预埋件,再安装灯具,使得安装维护方便


NW601壁灯:一种供建筑物墙面照明、装饰的专用灯具,在市场上也称结构特点

灯体外壳

高纯铝高压压铸成型,机械强度高

光源

实芯发泡硅胶密封圈

耐高温,经久不变形,保证良好的防护性能(IP等级)

雷士一体电器

匹配佳,保证最佳的性能;功率因数高0.85。

电器保险装置

加强灯具的电器安全性


Nw030 nw031
NW030/NW031壁灯:一种供建筑物墙面照明、装饰的专用灯具,在市场上也称适用场所

灯具结构紧凑美观。适合应用室内外走

道、回廊、门柱及建筑物外墙面及桥梁

装饰和线形轮廓照明。


Nw030 nw0311
NW030/NW031壁灯:一种供建筑物墙面照明、装饰的专用灯具,在市场上也称外观尺寸图

NWF030(双光源)

NWF031(单光源)


NW030/NW031壁灯:一种供建筑物墙面照明、装饰的专用灯具,在市场上也称卖点分析

高亮度的线形光束

提供建筑物表面要求亮度较高均匀的轮廓照明,可弥补LED数码管在亮度上的不足问题。

高纯铝反射器

纯铝氧化,反光效率高;

铝合金型材灯体及压铸铝端盖

机械强度高,重量轻;长度可根据客户需求生产,适配不同光管(可配单、双T5荧光灯管,14W、21W、28W)

灯具电器一体化安装,安装维护方便

可调角度安装

侧向墙面明装,可实现0°到120 °任意调节,满足不同场所的需求

前搭扣式开启

开启固定方便,更易于更维护


九、埋地灯产品线介绍壁灯:一种供建筑物墙面照明、装饰的专用灯具,在市场上也称

埋地灯产品线介绍

  • 金卤灯埋地灯

  • 高压钠灯埋地灯

  • 卤素灯埋地灯

  • 紧凑型荧光灯埋地灯


埋地灯:一种嵌入地面安装、供周围环境照明、装饰的户外专用灯具。在城市环境照明设计中,埋地灯灯光工程已成了非常重要的组成部分。

压铸铝埋地灯:灯体为压铸铝材质,面盖分压铸铝及不锈钢。

不锈钢埋地灯:灯体为不锈钢拉伸成型,面盖分压铸铝及不锈钢。

编码规则:

埋地灯产品线相关基本概念


埋地灯适用场所

主要适用于建筑立面、雕塑、石像、植物、步行街、广场、路径指示或其它庭院等装饰照明,主要达到既安全、又美观的作用。


Ne005 b
NE005-B 外观尺寸图


NE005-B 结构与特点

不锈钢面盖

不锈钢面盖,防腐蚀性能强

卤素灯杯

MR16

不锈钢螺丝

5mm钢化玻璃

强度高,透光性好

灯体不锈钢拉伸而成,强度大

聚丙烯预埋件

1、耐腐蚀,使用寿命长,

保护灯体

2、灯体与预埋件分开,方便

安装


Ne010 a
NE010-A 外观尺寸图


NE010-A 结构与特点

不锈钢螺丝

10mm钢化玻璃

耐高温、抗冲击,透光性好

光源

双端70/150W金卤灯

不锈钢面盖

强度高,防腐蚀性能强


十、水下灯产品线介绍

水下灯产品线

  • 铝合金水下灯

  • 不锈钢水下灯

  • 黄铜水下灯

  • 工程塑胶水下灯


水下灯 :一种水景景观的专业照明灯具,在市场上也称“水下彩灯”。

全封闭式水下灯:其光源全部安装在防水的灯壳内,光线通过灯具的保护玻璃处射出。用密封圈进行防水,其防水密封程度靠机械压力来保证。

半封闭式水下灯:其光源的透光部分直接浸在水中,而光源与电源的接线部分在密封的灯壳内。

编码规则:

水下灯产品线相关基本概念


水下灯适用场所

  • 主要适用于水族展览馆、水池雕塑、广场喷泉、游泳池等水体照明,主要达到既安全,又美化环境的作用。


Ns003 b
NS003-B 外观尺寸图


NS003-B 结构与特点

光源为PAR38光源

耐热硅橡胶密封圈

防护等级IP68

进线紧固螺丝,

1、镀铬处理,耐腐蚀、防静电,

2、高强度防水锁紧出线圈

不锈钢灯体、支架、底座

耐腐蚀性强、美观大方

不锈钢固定螺丝

可水平调节角度

户外产品专用变压器AC12V输出,

阻燃、防腐蚀、寿命长、防水等级达IP44。


Ns004 b
NS004-B 外观尺寸图


NS004-B 结构与特点

不锈钢螺丝固定上盖

强度高,耐腐蚀性强,增加灯具密封性及使用寿命

光源PAR56

水平旋钮固定螺丝

上下旋钮固定螺丝

不锈钢防水接头

耐腐蚀,强度高,内嵌防水硅胶圈,使得防护等级高达IP67

不锈钢灯体、支架、底座

耐腐蚀性强、美观大方

户外产品专用变压器AC12V输出,

阻燃、防腐蚀、寿命长、防水等级达IP44。


十一、 LED产品线介绍

LED产品线系列

  •  嵌入式LED:

  • 地砖灯系列

  • 埋地灯系列

  •  固定式LED:

  • 球泡系列

  • 灯杯系列

  • 彩虹管系列

  • 护栏管系列


1 、护栏管:(主要取适用场所,轮廓、护栏)又叫丽特管、特丽龙、数码管,此产品最初源于“灯饰王国—鹤山银雨”是变化最为丰富的装饰灯具,产品灯光变化丰富,可调节各种花样及速度,可实现数字、图形、汉字,可与电脑联接在线编辑,由PC材料封装而成.

2、彩虹管:又叫美耐灯(美丽耐用灯),此产品最初源于“灯饰王国—鹤山银雨”LED光带,是由软管封装,可任意弯曲,可根据被装饰物的实际情况进行各种造型。安装方便,色彩效果极佳,由PVC材 料封装而成。

3、LED(Light Emitting Diode):即发光二极管,是基于场致发光原理下的半导体发光 体,它是利用固体半导体芯片作为发光材料,LED光源可利用LED在电源瞬间通断发光无余辉和红、绿、蓝三基色原理。是一种可随意控制的“动态光源”。

基本概念


LED 编码原则


LED 简介

发光二极管的构造图

白色LED结构图


LED 产品生产

LED固晶

封装\焊线

LED应用产品老化线

全自动分光分色机


LED 灯饰产品

发光地砖

地埋灯

发光字

灯杯

护栏管

彩虹管


产品说明与特性

  • 特性

  • 安全可靠——无灯丝、不用充气、无需玻璃外壳、耐受冲击与振动

  • 寿命长——LED固体冷光源,环氧树脂封装,因比无灯丝发光易烧、热沉

  • 积等缺点。正常工作条件下,可达50000~100000小时,比传统普通光源寿命长5倍以上。

  • 电光转换效率高——接近100%,发热量低,体积小、发光效率高,便于设

  • 计和安装

  • 高新尖——与传统光源比,LED光源融合了计算机、网络、嵌入式控制等高新技术、具有在线编程、无限升级、灵活多变的特点;

  • 高节能——直流驱动、超低耗,同样照明效果比传统光源节能80%以上;

  • 利环保——冷光源、眩光小、无辐射、不含汞元素,发光后不会形成磁场。


NCL-001 结构与特点

供电电源DC12V

恒压输出,安全稳定,性能可靠

COM1输入接口

COM2输出插拔线

可连接从控器或LED光带

LCD显示屏

液晶显示屏,清晰、明亮

0.5MM冷轧面板

防腐喷涂处理,耐腐蚀

模式调节钮

简易、方便、快速、灵活可调节变化的效果及速度

开关按钮


Ncl 001
NCL-001 剖视图

内部芯板图


护栏管适用场所

NLL-50XXLED光带适用于楼宇轮廓、街道边缘、桥梁轮廓


Ncl 0011
NCL-001 外观尺寸图


户外使用电器组合箱

开关电源

副控制器

开关电源

主控制器

电源开关

接线端


Nll 50
NLL-50 护栏管发光效果

漫反射光线

光线柔和、均匀度好


NLL-50 结构与特点

PC管材

进口聚碳酸指PC材料、阻燃、耐高温、耐腐蚀性强、柔光性好

固定卡

透明高级阻燃、耐腐蚀,可把管理体制牢牢稳固

公母接线接头

易于安装、拆卸

防水接头

螺旋式防水紧固圈,防护等级IP65,内置防水圈

PC管堵头


NLL-50 结构与特点

限流电阻

可以稳定电路中的电流。

PC管材

进口聚碳酸指PC材料、阻燃、耐高温、耐腐蚀性强、柔光性好

PCB板

高级阻燃粉醛单面PCB板,耐高温

光源LED发光二极管

采用进口芯片封装

PCB板槽

安全紧密的固定PCB板,不滑动,可提高安全系数

保险管

起到保护电路、延长寿命


产品使用说明

1. LED光带与电源的连接: 有内置控制器和外置控制器两种接法。

1.1内置控制器的LED光带直接与电源相接。

1.2 外置控制器的LED光带必须与控制器相接,在相接时必须可靠将

对应的电线连接不能短路。否则,可能会烧毁LED光带或控制器。

警告: 电源电压、频率必须与护栏管标称值一致, 否则会烧毁灯管。


LED 彩虹管产品适用场所

NLL-XX系列彩虹管,适合于建筑轮廓、体育场馆、字牌图形、立交桥


Nll s23
NLL-S23 产品图


Nll s231
NLL-S23 外观尺寸图


Nll s232
NLL-S23 附件说明

整流桥

前接头

中接头

固定夹

尾塞


Nll xx
NLL xx 产品使用注意事项


十二、光纤产品线介绍

光纤产品线

  • 光纤丝

  • 光纤发生器

  • 光纤尾灯


侧发光光纤

尾发光光纤

编码规则:

光纤产品线相关基本概念


光纤适用场所

  • 适用范围:

  • 博物院、展览馆、商场、文物、样品的照明。

  • 游泳池、喷泉、艺术水池、隧道等的装饰。

  • 展览、演出、园林、广场等休闲场所的景观及地面装饰。

  • 宾馆、舞厅、夜总会、KTV、亭台等建筑物景观及壁面的装饰。

  • 广告灯箱、天花板、地面、雕塑等的装饰。



光纤发生器外形尺寸图

NOSH002

NOSH001

NOSH003


NOSH003 结构与特点

铝形材面盖

增大散热面积,有效散热

电器光源一体化

安装、使用、维护特别方便

冷轧板外壳

防腐蚀、抗老化

散热孔

有效将内部温度排出,增长使用寿命

控制变化显示器

光纤固定孔

数显控制面板

通过此面板可根据客户要求效果进行任意调节


NOSH003 内部结构

光源

进口光源,有效保证使用寿命和光效。

电器组件

镇流器和电容、触发器分开,有效控制电容器和镇流器的温度。

排风扇

有效排出光源发生器内部温度,延长使用寿命。

色环

通过色环能任意的让客户选择所需的颜色,达到颜色变化的效果。

固定架

方便安装,维护方便。


光纤结构与特点

  • 光纤的结构如图所示,主要由芯层、抗紫外线的TEFLON层及PVC防护层组成

  • 光纤具有安全性、可塑性、体积小、维修容易且费用低、无红外线和紫外线辐射、节能环保等特点

PVC防护层

TEFLON层

芯层


光纤安装

  • 光纤系统的安装指将光纤发生器、同步器、光纤、光纤附件进行组合安装,使其能达到预定的照明效果



光纤相关配件

光纤接头

光纤尾塞

光纤固定片

光纤剪刀


谢谢大家!

市场推广部培训组

0752-2821670


ad
