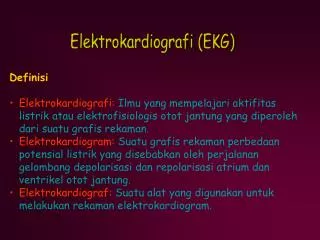

  1. Elektrokardiografi (EKG) • Definisi • Elektrokardiografi:Ilmu yang mempelajari aktifitas listrik atau elektrofisiologis otot jantung yang diperoleh dari suatu grafis rekaman. • Elektrokardiogram:Suatu grafis rekaman perbedaan potensial listrik yang disebabkan oleh perjalanan gelombang depolarisasi dan repolarisasi atrium dan ventrikel otot jantung. • Elektrokardiograf:Suatu alat yang digunakan untuk melakukan rekaman elektrokardiogram.

  2. Manfaat Elektrokardiogram • Menentukan atau mendiagnosa kelainan pada fungsi atau anatomi jantung. • Sebagai parameter untuk mengamati aktfitas jantung dalam suatu penelitian kardiovaskuler. • Memantau aktifitas jantung selama periode pembiusan umum (anestestesia umum)

  3. Lead I - - + - Lead II + Lead III + + Penyebaran gelombang listrik ke permukaan tubuh anjing dengan Resultant Cardiac Vector-nya Prinsip Dasar Penyebaran potenial listrik dan arah gelombang kompleks-QRS pada hantaran I, II, dan III ketika MEA 60o (atas), 120o (tengah), dan 0o (bawah).

  4. Skema terjadinya depolarisasi dan repolarisasi pada serabut otot jantung selama satu siklus aktivitas jantung

  5. Elektroda dan Sandapan EKG • Ada 12 sandapan yang rutin digunakan : • 3 buah sandapan baku bipolar (I, II dan III). • 3 buah sandapan ekstremitas unipolar (aVR, aVL dan aVF). • 6 buah sandapan dada unipolar (V1 – V6) • Tanda-tanda elektroda: • RA, untuk kaki depan kanan pasien • LA, untuk kaki depan kiri pasien • RL, untuk kaki belakang kanan pasien • LL, kaki belakang kiri pasien • V1 – V6 untuk hantaran dada Sandapan I : Menggambarkan beda potensial antara kaki depan kanan (RA) dan kaki depan kiri (LA) Sandapan II : Menggambarkan beda potensial antara kaki depan kanan (RA) dan kaki belakang kiri (LL) Sandapan III: Menggambarkan beda potensial antara kaki depan kiri (LA) dan kaki belakang kiri (LL) Sandapan aVR: Sandapan unipolar kaki depan kanan dibandingkan dengan netral Sandapan aVL: Sandapan unipolar kaki depan kiri dibandingkan dengan netral Sandapan aVF: Sandapan unipolar kaki belakang dibandingkan dengan netral Sandapan (V1 – V6) : Rekaman potensial dari satu titik di permukaan dada.

  6. EKG Normal, Satu Siklus jantung Pengukuran EKG

  7. Cara Menilai EKG • Secara praktis ada lima hal penting yang perlu • diperhatikan: • Frekuensi jantung. • Irama jantung. • Axis (sumbu jantung) • Tanda-tanda hipertrofi. • Tanda-tanda iskemik atu infark. • Kelainan hantaran, pembesaran bentuk, dll. Normal, Reguler

  8. Cara menghitung axis jantung
