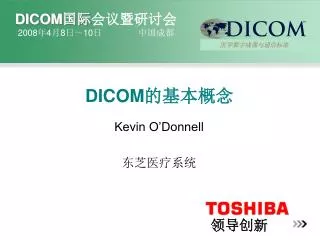

  1. 医学数字成像与通信标准 领导创新 DICOM的基本概念 Kevin O’Donnell 东芝医疗系统

  2. DICOM综述 医学数字成像与通信标准 总结: “DICOM是一个医学成像标准 。” 详细内容： 阅读这 3,000 页。 今天： 我们从核心概念开始。

  3. 从底层开始 ... 医学数字成像与通信标准 MR存储SOP类 存储服务 服务 类提供者 服务 类 用户 + MR对象 模块 模块 模块 属性 属性 属性

  4. DICOM术语：属性 医学数字成像与通信标准 DICOM数据流= …00100010Smith^John^^^… • 标记符：（组号,元素号） 用于识别属性/数据元素 • 值的数据种类（VR）： 用于编码值的数据种类 • 值多样性（VM）： 属性中可能有多少个值 （见DICOM第6部分：数据词典）

  5. DICOM术语：模块 医学数字成像与通信标准 患者模块 • 模块：体系结构工具；关于共同话题的逻辑属性组 • Macro：单纯的编辑工具； 可轻易复制到模块的属性表 • 种类：（1） 必需的（2）可能是空白的（如果未知）（3） 任选的 （C） 有条件的 （见DICOM 第3部分：信息对象定义）

  6. 信息实体（IE）： 表示现实世界对象的模块组 参考： 第3部分（在这部分中对它进行定义）中的一节 用法：（M） 强制性的；（C）有条件的；（U）任选的 DICOM术语：对象（IOD） 医学数字成像与通信标准 增强型CT对象 （见DICOM第3部分：信息对象定义）

  7. DICOM现实世界模型 医学数字成像与通信标准 • 一个患者会去医院/诊所（0-n） 次 • 医生要求(0-n)每位患者执行成像服务请求 • 放射科制定(1-n)请求过程，提出报告并列成表，以满足每一ISR • RIS为各RP安排(1-n)预定过程步骤 • 设备执行(1-n)各SPS的执行过程步骤

  8. DICOM信息模型 医学数字成像与通信标准 • 图像（或其他 IOD）保存采集的数据 • 系列 可以将来自同一 PPS 、同一协议和同一设备的密切相关图像分组 • 检查对指定请求过程的所有系列分组 • 可能会对一个患者进行多项研究 • 实例是根据对象定义创建的实际数据 • DICOM使用唯一标识符（UID）来识别： • 特定实例 • 特定SOP类 • 特定检查 / 系列 • . . . 以及很多其他的事物

  9. DICOM服务 医学数字成像与通信标准 • 打印 –DICOM打印机的打印对象 • 存储 –例如将对象存储到 PACS • 查询/ –例如获取来自PACS的对象找回 • MWM –例如获取来自RIS的预定患者 (模态工作表管 理 ) • MPPS –回到RIS （模态执行过程步骤）的状态（已开 始、已完成） • . . . （见DICOM第4部分:服务类规范）

  10. DICOM SOP类 医学数字成像与通信标准 • 服务+对象=服务对象对（存储+ MR图像= MR图像存储） • SCP – 服务类提供者 • 提供服务的系统 • SCU – 服务类用户 • 使用服务的系统 MR图像存储 SOP类 SCU SCP

  11. DICOM 关联协商 医学数字成像与通信标准 • 两个应用实体（AE）执行DICOM处理前，它们首先必须约定： • 它们将使用什么SOP类（例如MR图像存储） • 哪个是 SCU，哪个是 SCP • 传输语法是什么（例如无损耗JPEG） • 该过程叫作关联协商 关联协商 AE_标题2 AE_标题1 <请求> <响应> MR 图像存储

  12. （见DICOM第2部分：符合性） 东芝全身用X射线CT装置 的DICOM符合性声明 水平 医疗成像 DICOM符合性声明 东芝医疗系统有限公司 东芝医疗系统有限公司 保留一切权利 医疗成像组 McKesson信息化解决方案 DCS产品 医学数字成像与通信标准 • DICOM符合性声明 • 列出产品支持的SOP • 描述产品实现细节和行为

  13. 医学数字成像与通信标准 国际标 准化组织 改变医疗连接 方式 与其他标准的联系 • ISO • DICOM 是一个 ISO标准 • HL7 • DICOM与制订卫生保健标准的HL7相符合 。 • SNOMED & LOINC • DICOM使用SNOMED和LOINC中的一些属性值术语 • IHE • IHE概要描述如何将DICOM 用于特定目的

  14. DICOM标准 医学数字成像与通信标准 • 由以下机构负责管理和出版： • NEMA（美国国家电气制造商协会） 及其医学影像部门： • MITA （医学影像技术联盟） • 知识产权 • DICOM商标和版权属NEMA所有 • 在产品中使用DICOM标准时，不需要许可证 • dicom.nema.org • 免费下载本标准的电子版 • 现有全部内容（18部分）的PDF和MS Word格式的版本 • 也可以购买纸印版 • 公开公布计划和活动
