  1. 上海艾特维通信科技有限公司产品合作交流 2011年09月3日

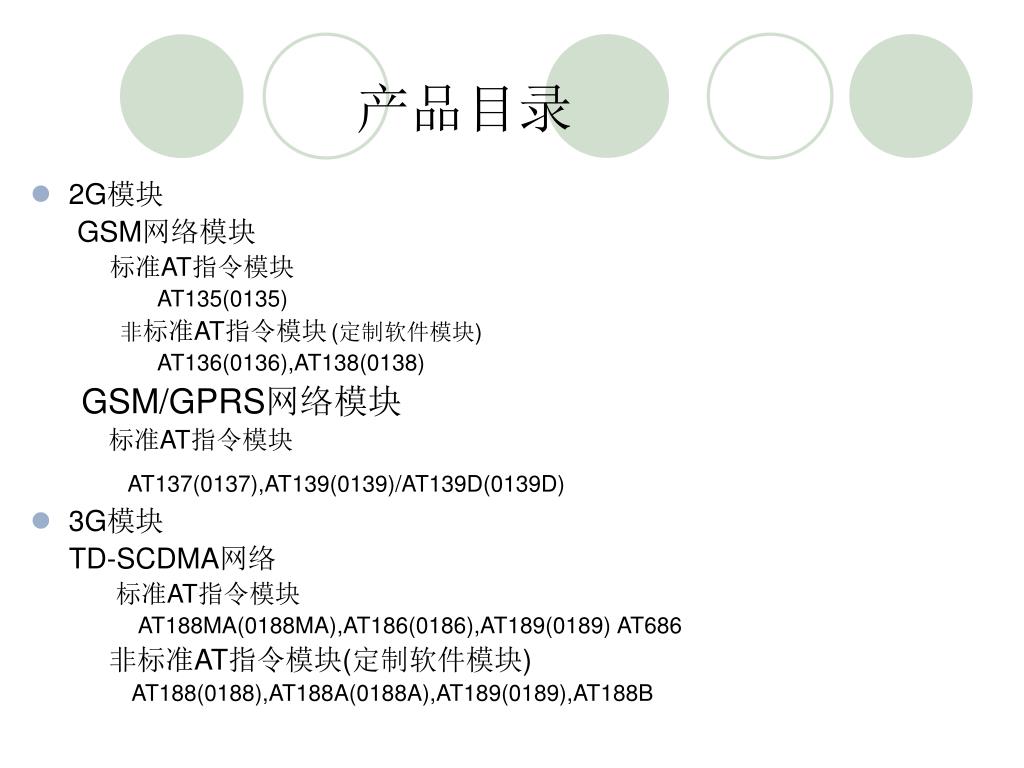

  2. 产品目录 • 2G模块 GSM网络模块 标准AT指令模块 AT135(0135) 非标准AT指令模块(定制软件模块) AT136(0136),AT138(0138) GSM/GPRS网络模块 标准AT指令模块 AT137(0137),AT139(0139)/AT139D(0139D) • 3G模块 TD-SCDMA网络 标准AT指令模块 AT188MA(0188MA),AT186(0186),AT189(0189) AT686 非标准AT指令模块(定制软件模块) AT188(0188),AT188A(0188A),AT189(0189),AT188B

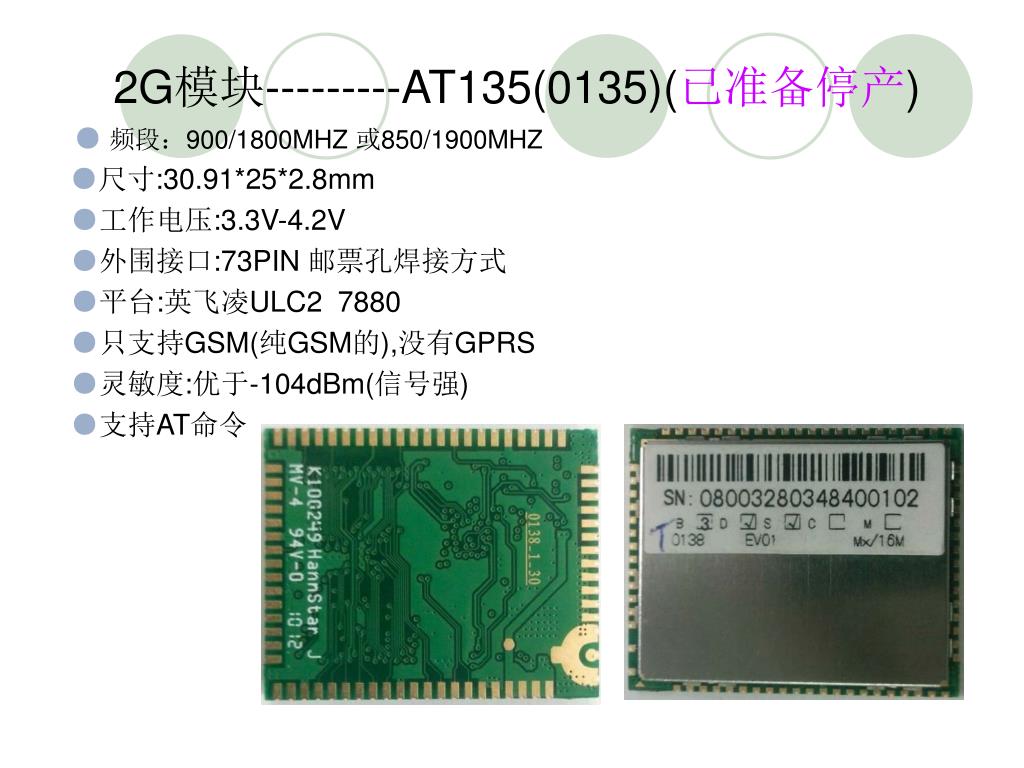

  3. 2G模块---------AT135(0135)(已准备停产) ●频段：900/1800MHZ 或850/1900MHZ ●尺寸:30.91*25*2.8mm ●工作电压:3.3V-4.2V ●外围接口:73PIN 邮票孔焊接方式 ●平台:英飞凌ULC2 7880 ●只支持GSM(纯GSM的),没有GPRS ●灵敏度:优于-104dBm(信号强) ●支持AT命令

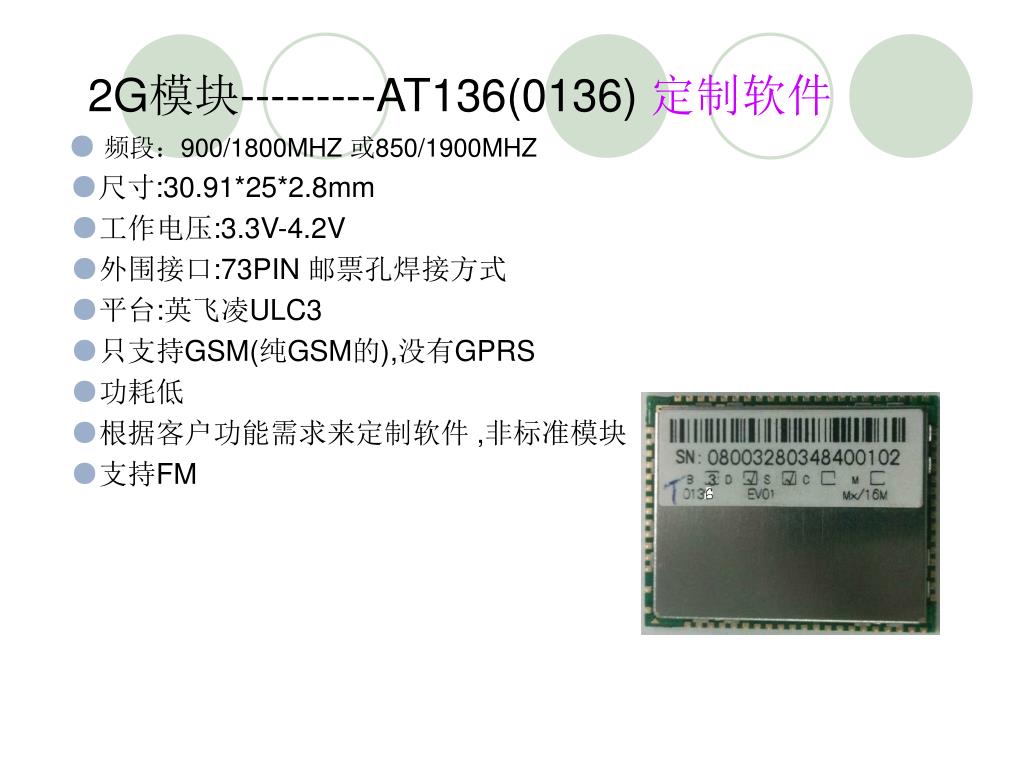

  4. 2G模块---------AT136(0136) 定制软件 ● 频段：900/1800MHZ 或850/1900MHZ ●尺寸:30.91*25*2.8mm ●工作电压:3.3V-4.2V ●外围接口:73PIN 邮票孔焊接方式 ●平台:英飞凌ULC3 ●只支持GSM(纯GSM的),没有GPRS ●功耗低 ●根据客户功能需求来定制软件 ,非标准模块 ●支持FM

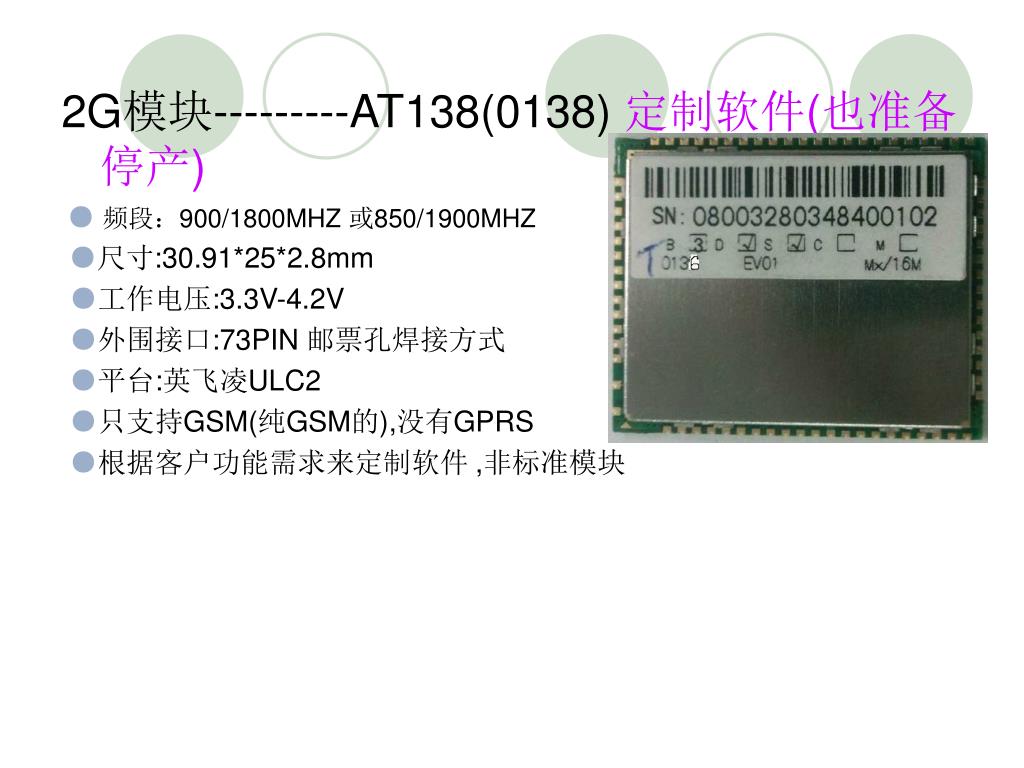

  5. 2G模块---------AT138(0138) 定制软件(也准备停产) ●频段：900/1800MHZ 或850/1900MHZ ●尺寸:30.91*25*2.8mm ●工作电压:3.3V-4.2V ●外围接口:73PIN 邮票孔焊接方式 ●平台:英飞凌ULC2 ●只支持GSM(纯GSM的),没有GPRS ●根据客户功能需求来定制软件 ,非标准模块

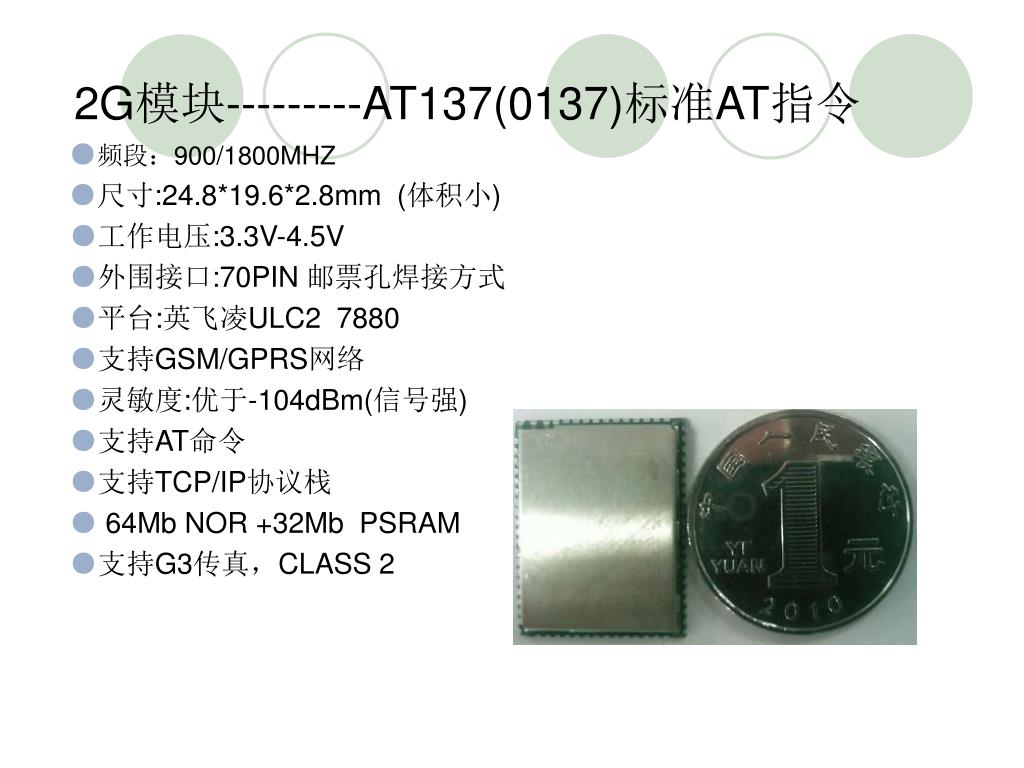

  6. 2G模块---------AT137(0137)标准AT指令 ●频段：900/1800MHZ ●尺寸:24.8*19.6*2.8mm (体积小) ●工作电压:3.3V-4.5V ●外围接口:70PIN 邮票孔焊接方式 ●平台:英飞凌ULC2 7880 ●支持GSM/GPRS网络 ●灵敏度:优于-104dBm(信号强) ●支持AT命令 ●支持TCP/IP协议栈 ●64Mb NOR +32Mb PSRAM ●支持G3传真，CLASS 2

  7. 2G模块---------AT139(0139)标准AT指令 ● 频段：900/1800/850/1900MHZ 的四频模块,可适用于全球所有GSM网络 ●尺寸:24*24*3mm ●工作电压:3.3V-4.5V ●工作温度:-40度到+85度 ●功耗:休眠模式时<1.5mA ●外围接口:85PIN 邮票孔焊接方式 ●平台:英飞凌ULC2 7880 ●支持GSM/GPRS网络 ●灵敏度:优于-104dBm(信号强) ●支持AT命令 ●支持TCP/IP协议栈 ●64Mb NOR +32Mb PSRAM ●支持G3传真,Class 2 协议

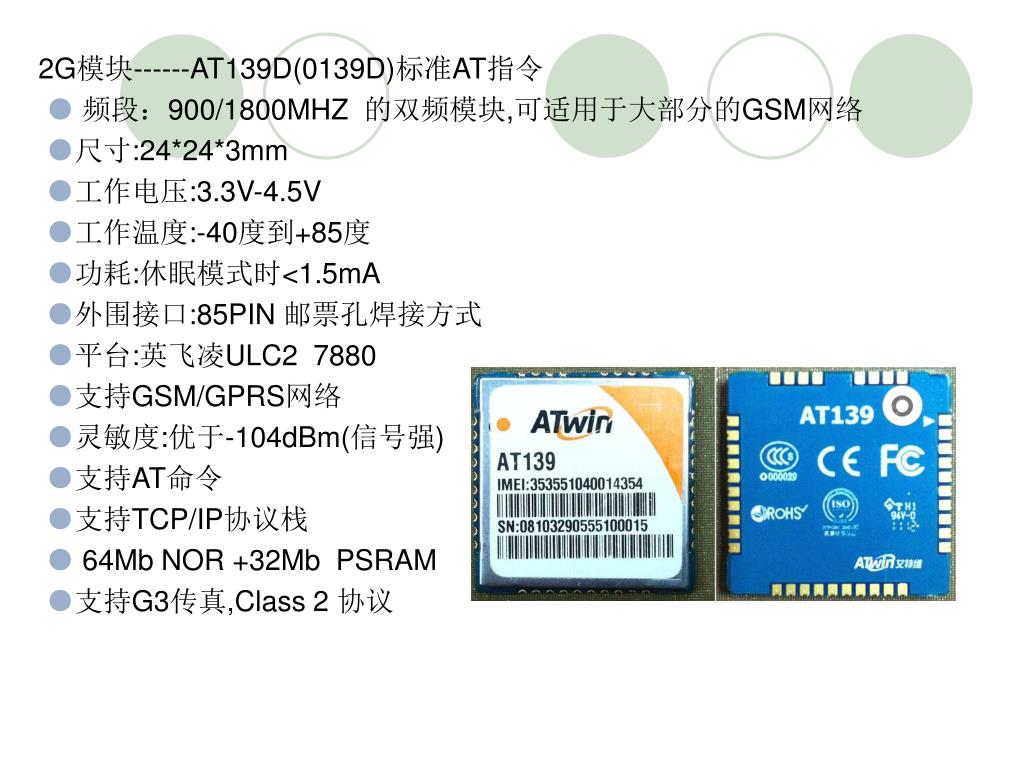

  8. 2G模块------AT139D(0139D)标准AT指令 ● 频段：900/1800MHZ 的双频模块,可适用于大部分的GSM网络 ●尺寸:24*24*3mm ●工作电压:3.3V-4.5V ●工作温度:-40度到+85度 ●功耗:休眠模式时<1.5mA ●外围接口:85PIN 邮票孔焊接方式 ●平台:英飞凌ULC2 7880 ●支持GSM/GPRS网络 ●灵敏度:优于-104dBm(信号强) ●支持AT命令 ●支持TCP/IP协议栈 ●64Mb NOR +32Mb PSRAM ●支持G3传真,Class 2 协议

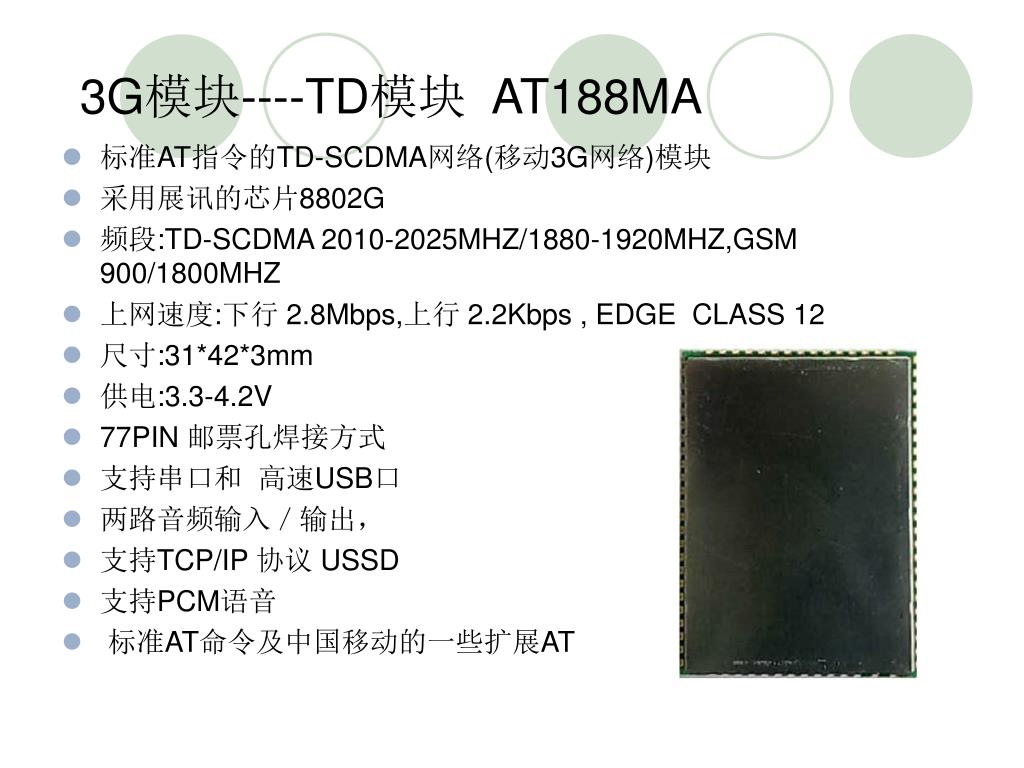

  9. 3G模块----TD模块 AT188MA • 标准AT指令的TD-SCDMA网络(移动3G网络)模块 • 采用展讯的芯片8802G • 频段:TD-SCDMA 2010-2025MHZ/1880-1920MHZ,GSM 900/1800MHZ • 上网速度:下行 2.8Mbps,上行 2.2Kbps , EDGE CLASS 12 • 尺寸:31*42*3mm • 供电:3.3-4.2V • 77PIN 邮票孔焊接方式 • 支持串口和 高速USB口 • 两路音频输入／输出， • 支持TCP/IP 协议 USSD • 支持PCM语音 • 标准AT命令及中国移动的一些扩展AT

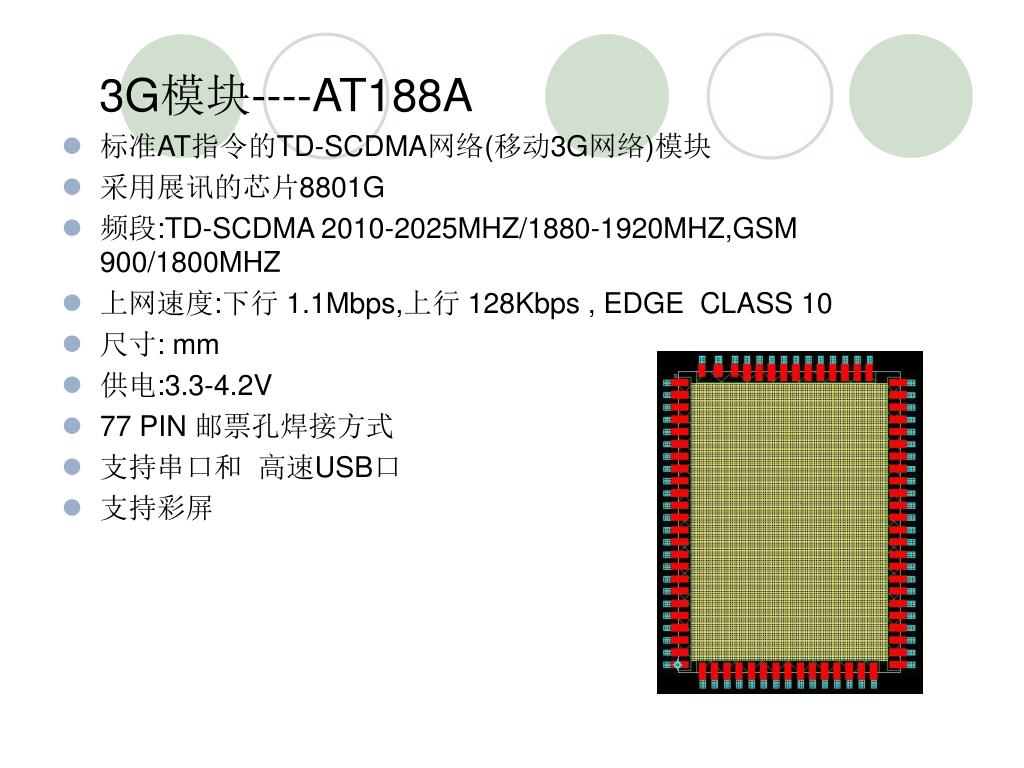

  10. 3G模块----AT188A • 标准AT指令的TD-SCDMA网络(移动3G网络)模块 • 采用展讯的芯片8801G • 频段:TD-SCDMA 2010-2025MHZ/1880-1920MHZ,GSM 900/1800MHZ • 上网速度:下行 1.1Mbps,上行 128Kbps , EDGE CLASS 10 • 尺寸: mm • 供电:3.3-4.2V • 77 PIN 邮票孔焊接方式 • 支持串口和 高速USB口 • 支持彩屏

  11. 3G模块----AT189 可支持标准AT模块 • 标准AT指令的TD-SCDMA网络(移动3G网络)模块 • 采用展讯的芯片8801G • 频段:TD-SCDMA 2010-2025MHZ/1880-1920MHZ,GSM 900/1800MHZ • 上网速度:下行 1.1Mbps,上行 128Kbps , EDGE CLASS 10 • 尺寸: mm • 供电:3.3-4.2V • 117 PIN 邮票孔焊接方式 • 支持串口和 高速USB传输 • 支持PCM语音 • 支持可视电话 • 能支持彩屏

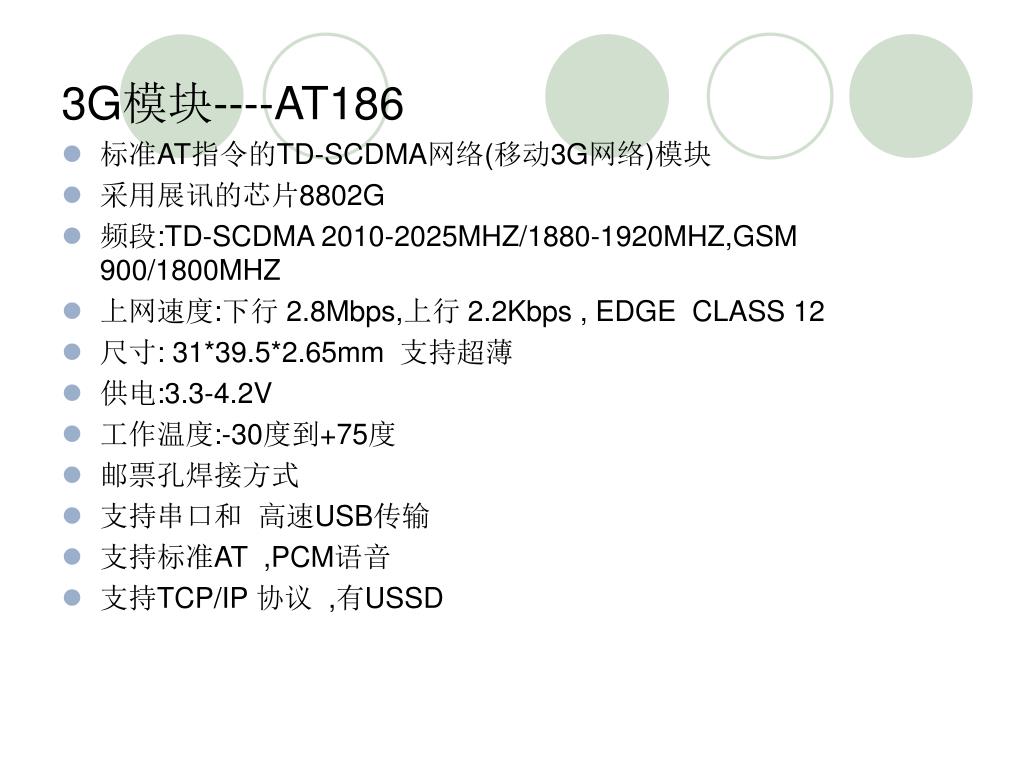

  12. 3G模块----AT186 • 标准AT指令的TD-SCDMA网络(移动3G网络)模块 • 采用展讯的芯片8802G • 频段:TD-SCDMA 2010-2025MHZ/1880-1920MHZ,GSM 900/1800MHZ • 上网速度:下行 2.8Mbps,上行 2.2Kbps , EDGE CLASS 12 • 尺寸: 31*39.5*2.65mm 支持超薄 • 供电:3.3-4.2V • 工作温度:-30度到+75度 • 邮票孔焊接方式 • 支持串口和 高速USB传输 • 支持标准AT ,PCM语音 • 支持TCP/IP 协议 ,有USSD

  13. 3G模块---AT686 • 标准AT指令的TD-SCDMA网络(移动3G网络)模块 • 采用展讯的芯片8802G • 频段:TD-SCDMA 2010-2025MHZ/1880-1920MHZ,GSM 900/1800MHZ • 上网速度:下行 2.8Mbps,上行 2.2Kbps , EDGE CLASS12 • 尺寸: 51*30*5mm(全卡) 26.8*30.5(半卡) • 供电:3.3-4.2V • 工作温度:-30度到+75度 • MINI PCI E接口 • 支持串口和 高速USB传输 • 支持标准AT ,PCM语音 • 支持TCP/IP 协议 ,有USSD • 有带CMMB数字电视 • 有一路模拟语音输入输出
