PLC的分类

设计者:范江涛 学校:山西省交通高级技工学校


Plc

PLC的分类

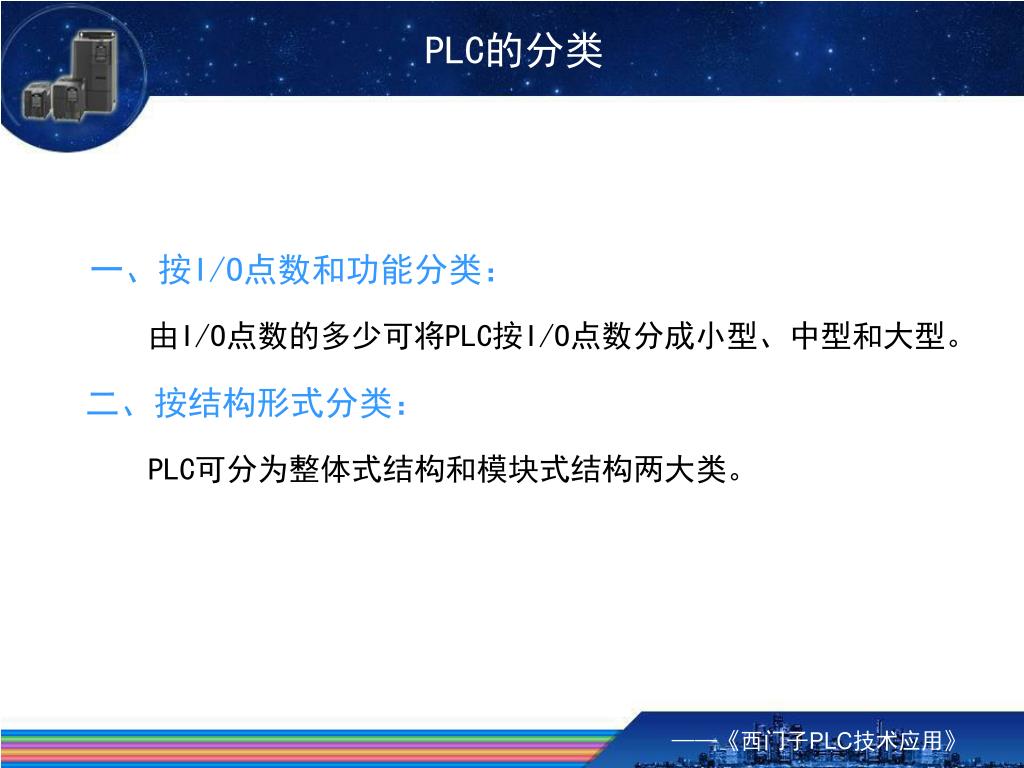

一、按I/O点数和功能分类:

由I/O点数的多少可将PLC按I/O点数分成小型、中型和大型。

二、按结构形式分类:

PLC可分为整体式结构和模块式结构两大类。


Plc

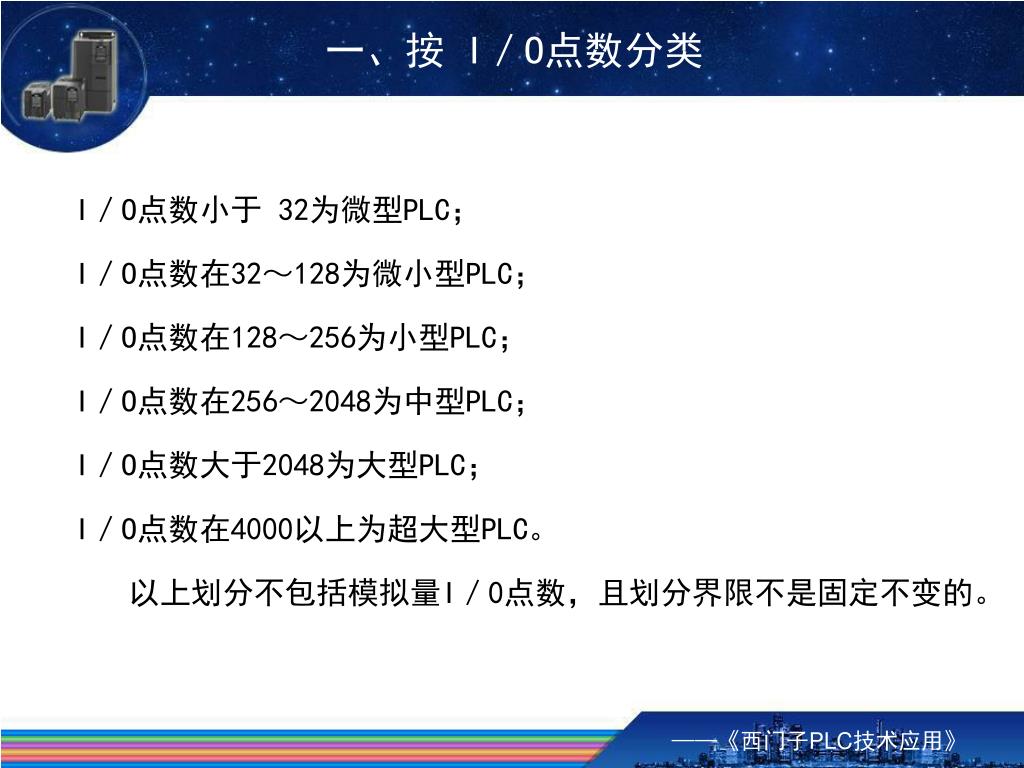

一、按 I/O点数分类

I/O点数小于 32为微型PLC;

I/O点数在32~128为微小型PLC;

I/O点数在128~256为小型PLC;

I/O点数在256~2048为中型PLC;

I/O点数大于2048为大型PLC;

I/O点数在4000以上为超大型PLC。

  • 以上划分不包括模拟量I/0点数,且划分界限不是固定不变的。


Plc

二、按结构分类

(1)整体式PLC将各组成部分(I/O接口电路、CPU、存储器等)安装在一块或少数几块印刷电路板上,并连同电源一起装在机壳内。如西门子的S7-200系列产品、松下电工的FP1型产品、OMRON公司的CPM1A型产品、三菱公司的FX系列产品。

(2)模块式PLC也称为积木式, PLC的各个组成部分以模块的形式存在,如电源模块、CPU模块、输入/输出模块等,通常把这些模块插在底板上,安装在机架上。如西门子公司的S7-300、S7-400的PLC,OMRON公司的C200H、C2000H系列产品、三菱公司的QnA/AnA等系列产品。


Plc

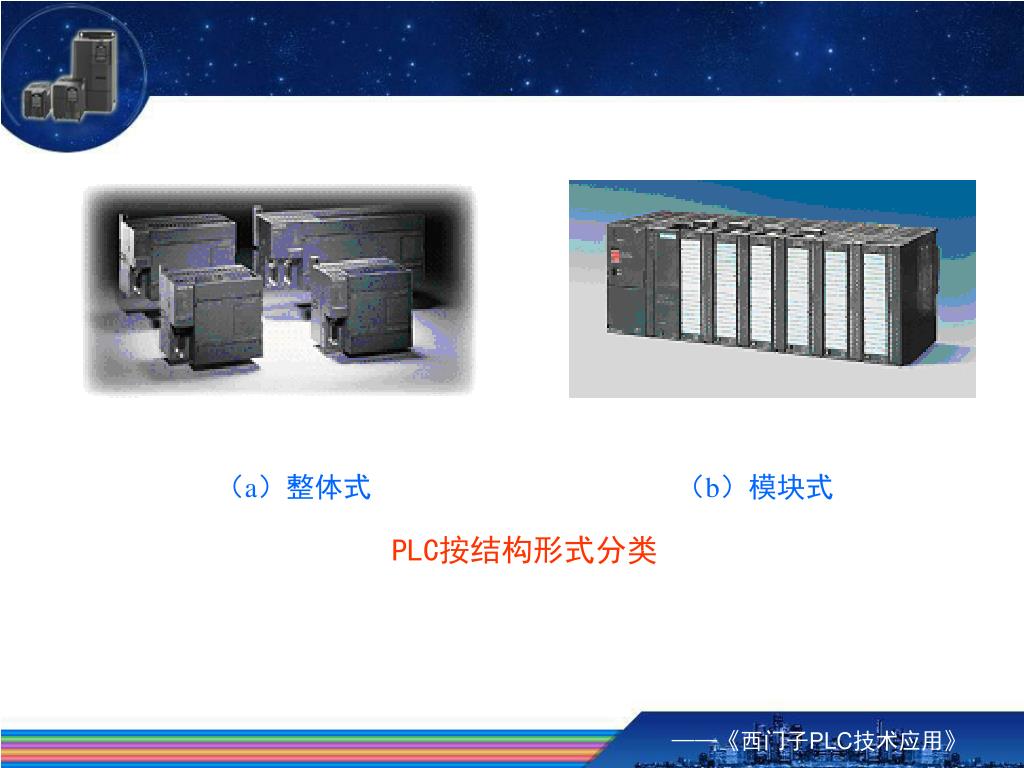

(a)整体式 (b)模块式

PLC按结构形式分类


Plc

PLC的典型产品

西门子系列PLC

GE FANUC系列PLC

AB系列PLC

LG系列PLC

三菱系列PLC

欧姆龙系列PLC
