  1. LG elec. / DA(lab) airconditioner group so minho/oh jeongeon LGMV LGMV uživatelský manuál 2003.12.05 - Instalace programu LGMV -obsluha programu - Ostatní funkce 1/18

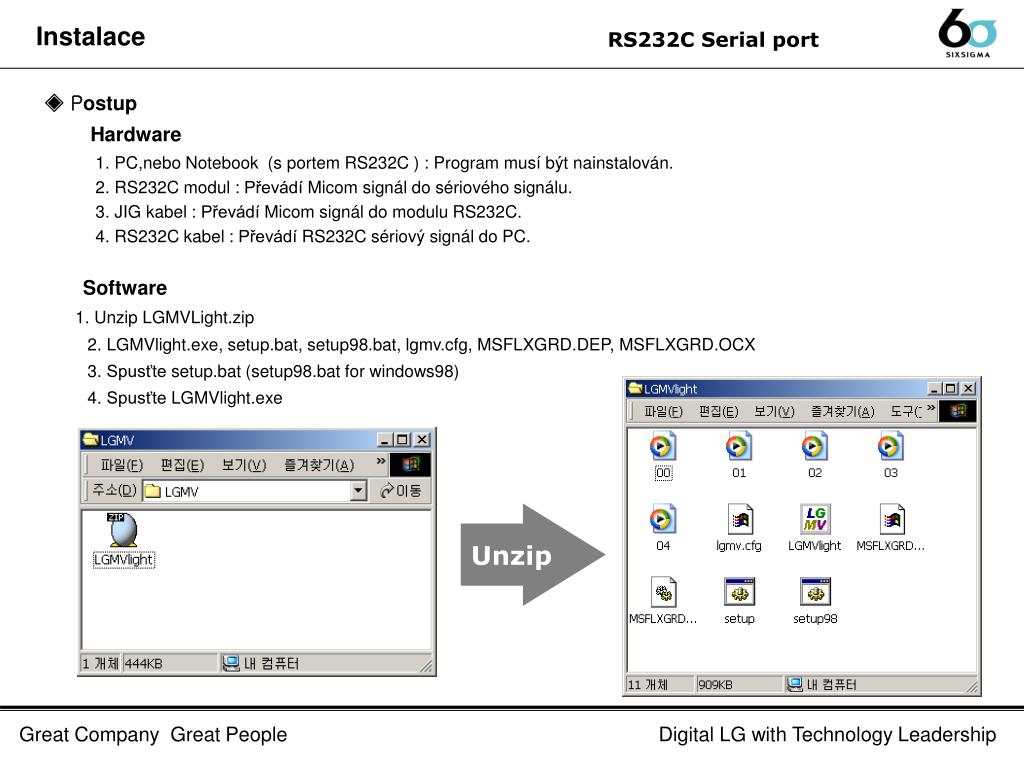

  2. Instalace RS232C Serial port ◈ Postup Hardware 1. PC,nebo Notebook (s portem RS232C ) : Program musí být nainstalován. 2. RS232C modul : Převádí Micom signál do sériového signálu. 3. JIG kabel : Převádí Micom signál domodulu RS232C. 4. RS232C kabel : Převádí RS232C sériový signál do PC. Software 1. Unzip LGMVLight.zip 2. LGMVlight.exe, setup.bat, setup98.bat, lgmv.cfg, MSFLXGRD.DEP, MSFLXGRD.OCX 3. Spusťte setup.bat (setup98.bat for windows98) 4. Spusťte LGMVlight.exe Unzip

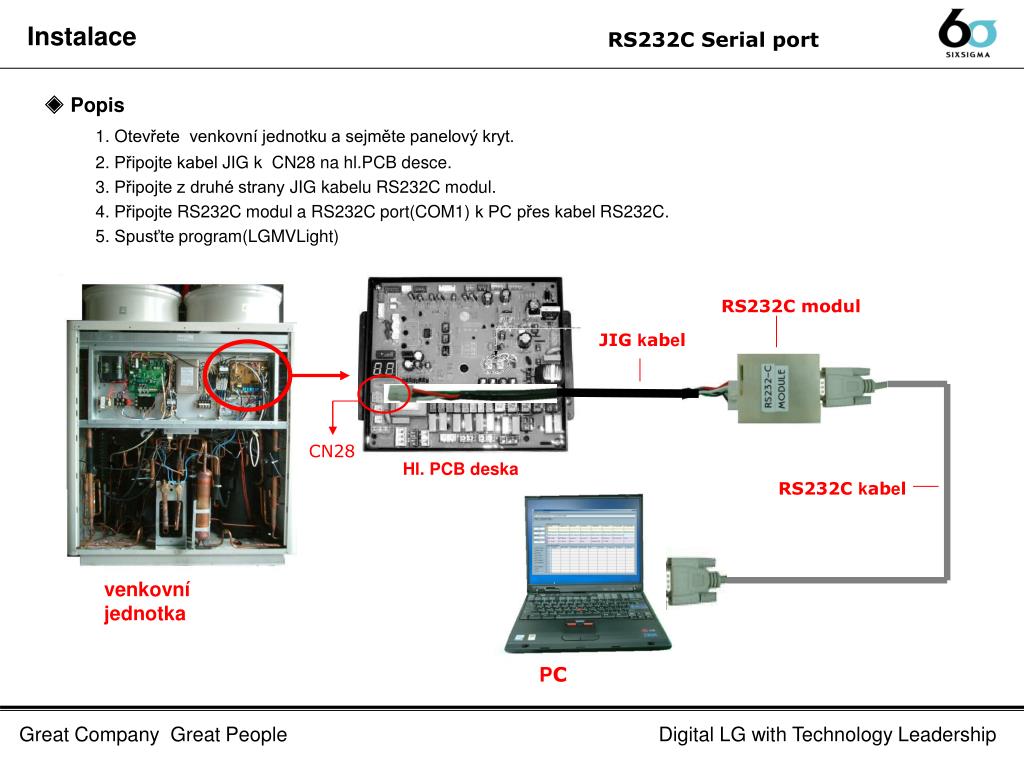

  3. Instalace RS232C Serial port ◈ Popis 1. Otevřete venkovní jednotku a sejměte panelový kryt. 2. Připojte kabel JIG k CN28 na hl.PCB desce. 3. Připojte z druhé strany JIG kabelu RS232C modul. 4. Připojte RS232C modul a RS232C port(COM1) k PC přes kabel RS232C. 5. Spusťte program(LGMVLight) RS232C modul JIG kabel CN28 Hl. PCB deska RS232C kabel venkovní jednotka PC

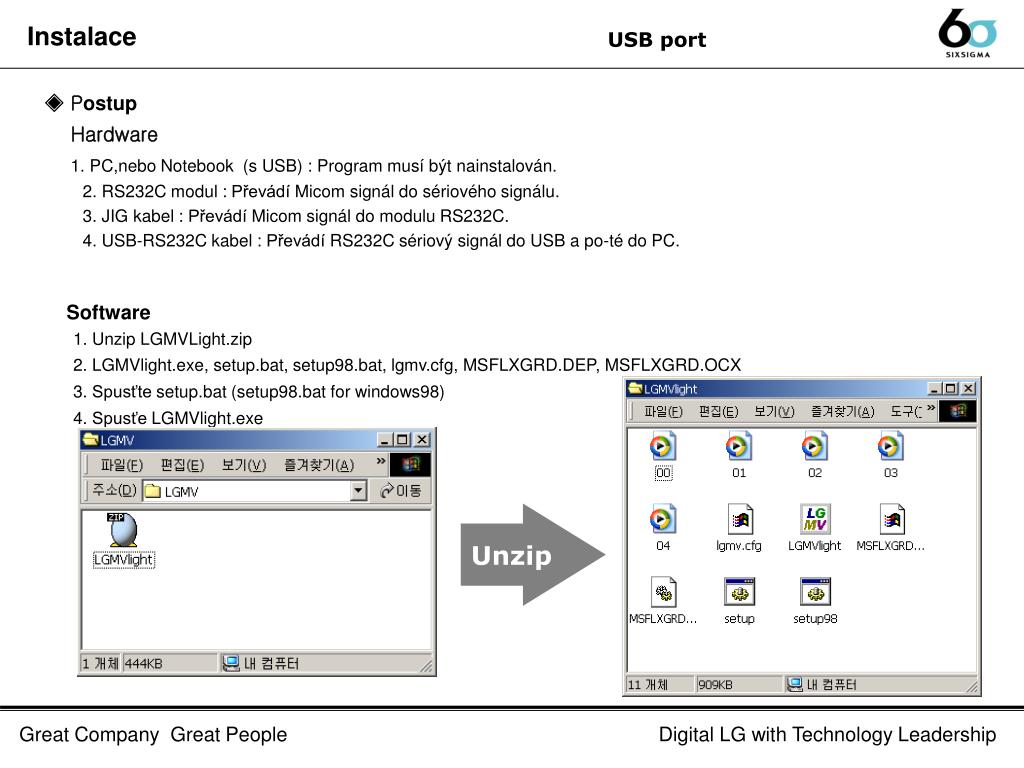

  4. Instalace USB port ◈ Postup Hardware 1. PC,nebo Notebook (s USB) : Program musí být nainstalován. 2. RS232C modul : Převádí Micom signál do sériového signálu. 3. JIG kabel : Převádí Micom signál domodulu RS232C. 4. USB-RS232C kabel : Převádí RS232C sériový signál do USB a po-té do PC. Software 1. Unzip LGMVLight.zip 2. LGMVlight.exe, setup.bat, setup98.bat, lgmv.cfg, MSFLXGRD.DEP, MSFLXGRD.OCX 3. Spusťte setup.bat (setup98.bat for windows98) 4. Spusťe LGMVlight.exe Unzip

  5. Instalace USB port ◈ Popis 1. Otevřete venkovní jednotku a sejměte panelový kryt. 2. Připojte kabel JIG k CN28 na hl.PCB desce. 3. Připojte z druhé strany JIG kabelu RS232C modul. 4. Připojte RS232C modul a USB port(COM1) k PC přes kabelUSB-RS232C. 5. Spusťte program(LGMVLight) RS232C modul JIG kabel CN28 USB-RS232 převodník Model : U232-P9 Hl.PCB deska Venkovní jednotka PC

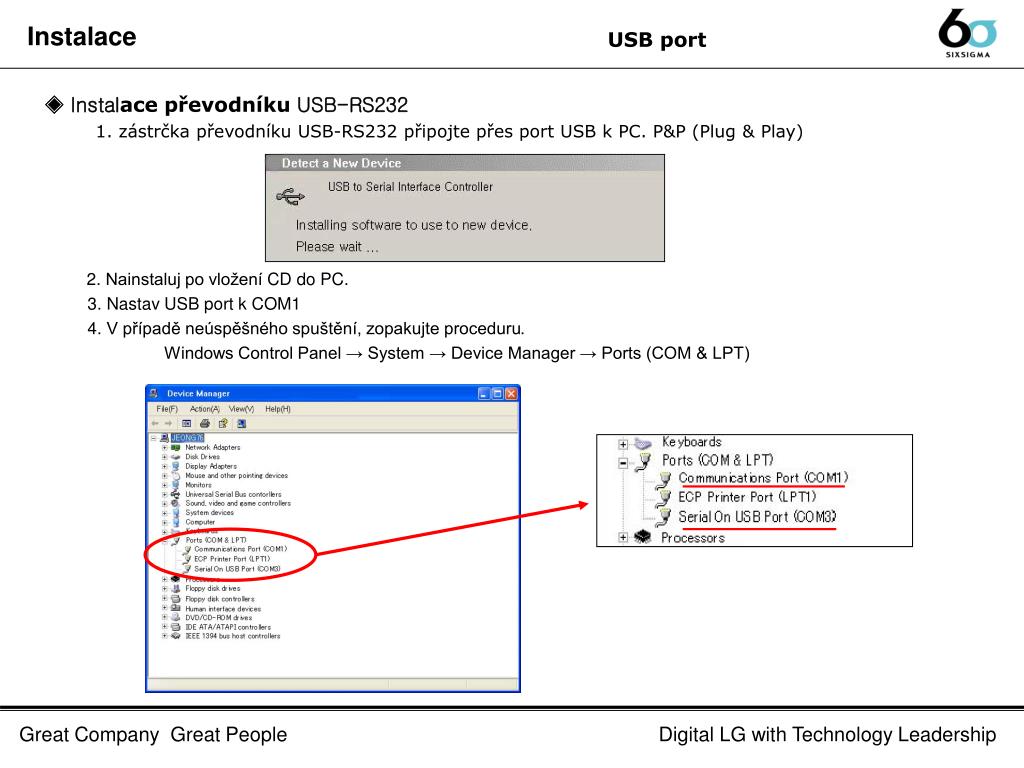

  6. Instalace USB port ◈ Instalace převodníku USB-RS232 1. zástrčka převodníku USB-RS232 připojte přes port USB k PC. P&P (Plug & Play) 2. Nainstaluj po vložení CD do PC. 3. Nastav USB port k COM1 4. V případě neúspěšného spuštění, zopakujte proceduru. Windows Control Panel → System → Device Manager → Ports (COM & LPT)

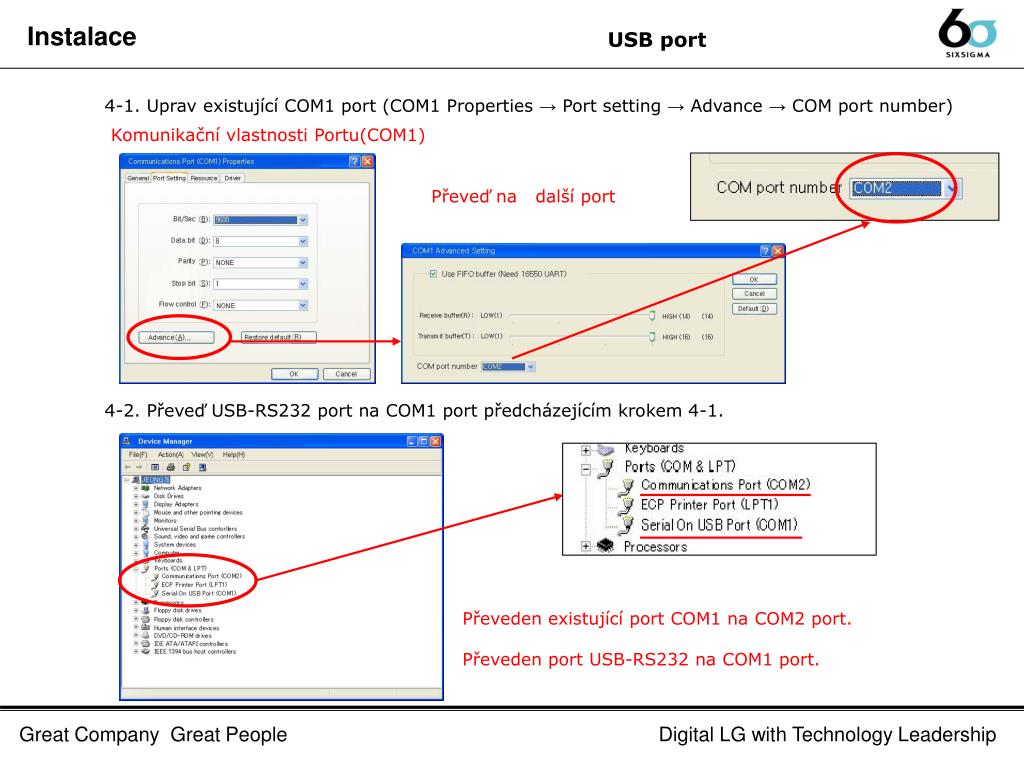

  7. Instalace USB port 4-1. Uprav existujícíCOM1 port (COM1 Properties → Port setting → Advance → COM port number) Komunikační vlastnosti Portu(COM1) Převeď na další port 4-2. Převeď USB-RS232 port na COM1 port předcházejícím krokem 4-1. Převeden existující port COM1 na COM2 port. Převeden port USB-RS232 na COM1 port.

  8. Uživatelský manuál ◈ Spuštění programu LGMVLight

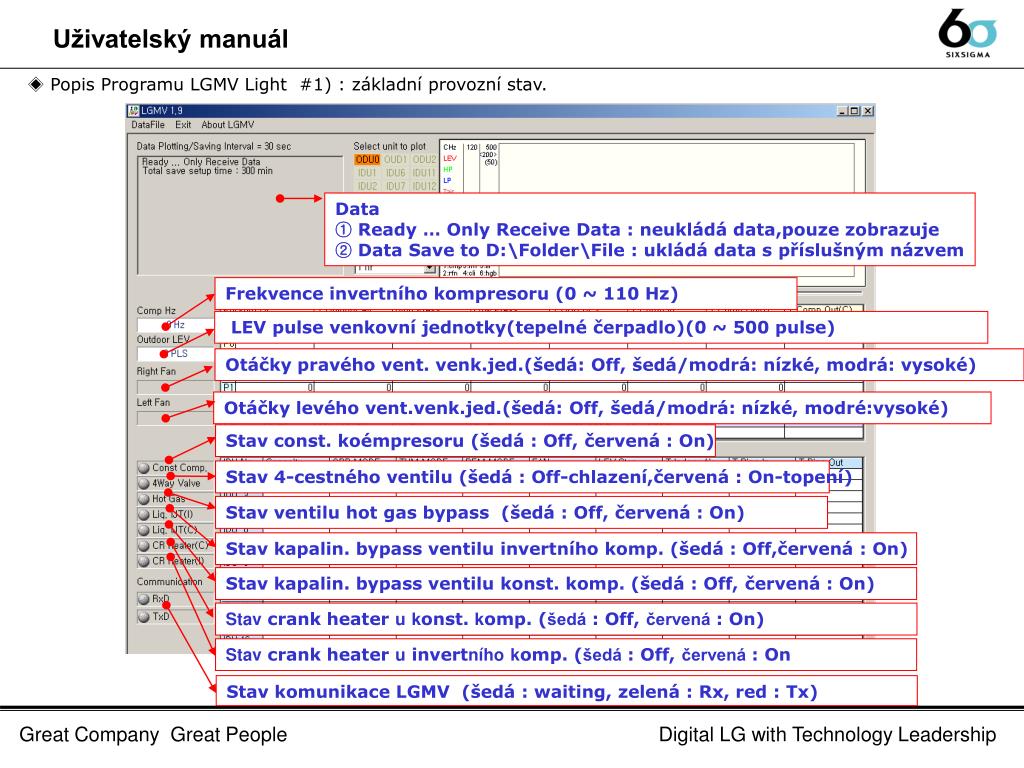

  9. Uživatelský manuál ◈ Popis Programu LGMV Light #1) : základní provozní stav. Data ① Ready … Only Receive Data : neukládá data,pouze zobrazuje ② Data Save to D:\Folder\File : ukládá data s příslušným názvem Frekvence invertního kompresoru (0 ~ 110 Hz) LEV pulse venkovní jednotky(tepelné čerpadlo)(0 ~ 500 pulse) Otáčky pravého vent. venk.jed.(šedá: Off, šedá/modrá:nízké, modrá: vysoké) Otáčky levého vent.venk.jed.(šedá: Off, šedá/modrá: nízké, modré:vysoké) Stav const. koémpresoru (šedá : Off, červená : On) Stav 4-cestného ventilu (šedá : Off-chlazení,červená : On-topení) Stavventilu hot gas bypass (šedá : Off, červená : On) Stav kapalin. bypass ventilu invertníhokomp. (šedá : Off,červená : On) Stavkapalin. bypass ventilukonst. komp. (šedá : Off, červená : On) Stav crank heater ukonst. komp. (šedá : Off, červená : On) Stav crank heater u invertníhokomp. (šedá : Off, červená : On Stav komunikace LGMV (šedá : waiting, zelená : Rx, red : Tx)

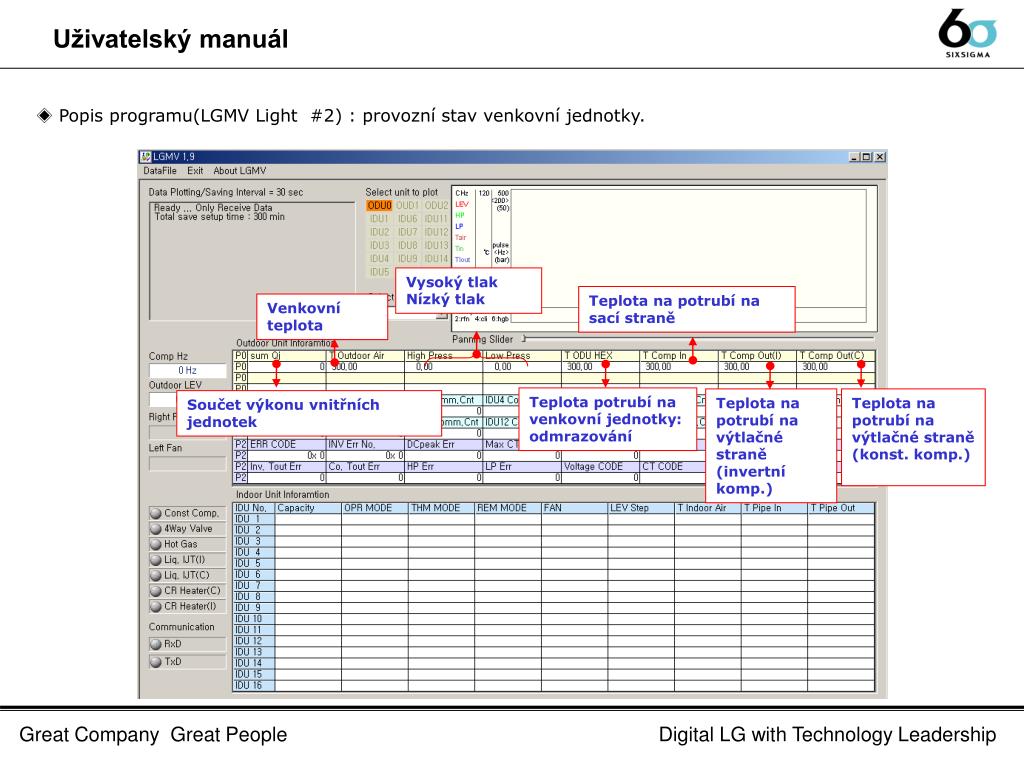

  10. Uživatelský manuál ◈ Popis programu(LGMV Light #2) : provozní stav venkovní jednotky. Vysoký tlak Nízký tlak Teplota na potrubí na sací straně Venkovní teplota Teplota potrubí na venkovní jednotky: odmrazování Teplota na potrubí na výtlačné straně (invertníkomp.) Teplota na potrubí na výtlačné straně (konst. komp.) Součet výkonu vnitřních jednotek

  11. Uživatelský manuál ◈ Popis programu(LGMV Light#3) : Stav komunikace vnitřních jednotek ▶Stav komunikace vnitřní jednotky (IDU1 : vnitřní jed. 1, … IDU15 : vnitřní jed. 15) s venkovní jednotkou. ① Jestliže vnitřní jednotka není připojena,zobrazí se 0. ② Jestliže vnitřní jednotka je připojena, zobrazí se informace ovnitřní jednotce.

  12. Uživatelský manuál ◈ Popis programu(LGMV Light #4) : hlášení poruch (napětí/proud) ▶Error ① ERR. CODE : Jestliže jednotka detekuje stejnou poruchu 3 x do 1hodiny, zobrazí se error code.(str. 1~2 ) ② INV. ERR No. : zobrazí se error kod jen v případě poruchy inverter. PCB ③ dc peak err ~ LP err : zobrazí počet případů poruchy. (Zaznamenává čas výpadku proudu.) ④ error code : str. 1~2zobrazí více detailů. ▶ napětí a proud ① Napětí CODE (zobrazí 150 na 380V : hodnota se mění podle napěťové vlny.) ② Proud CODE (zobrazí provozní proud : nejde o skutečnou hodnotu proudu.)

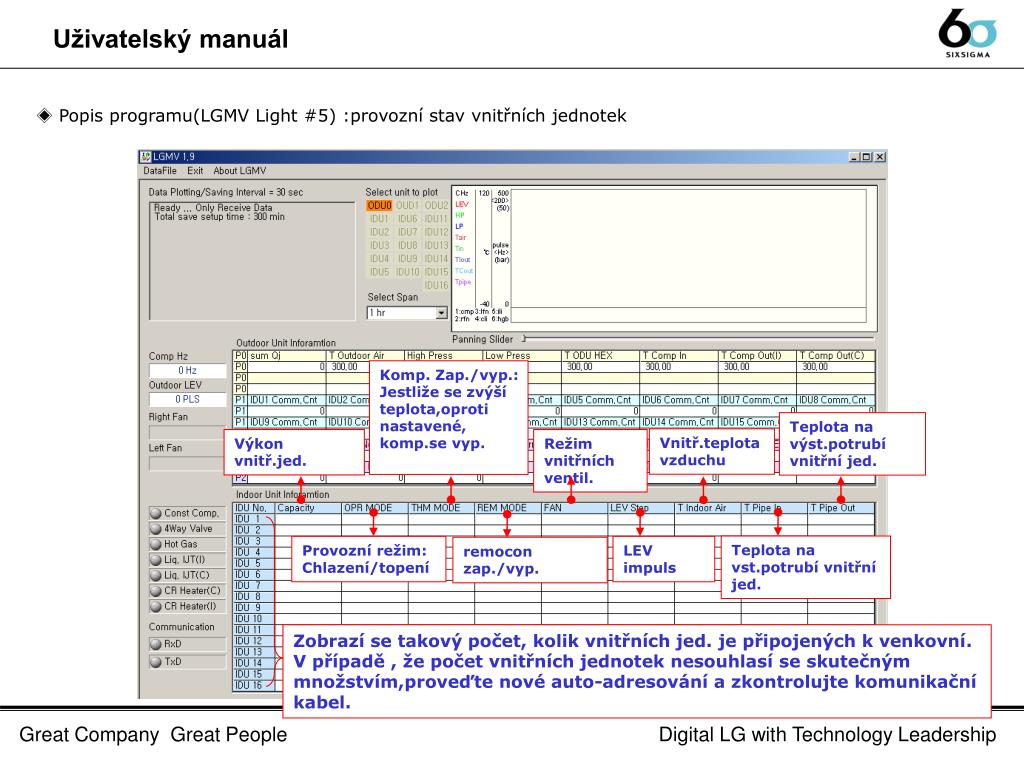

  13. Uživatelský manuál ◈ Popis programu(LGMV Light #5) :provozní stav vnitřních jednotek Komp.Zap./vyp.: Jestliže se zvýší teplota,oproti nastavené, komp.se vyp. Teplota na výst.potrubí vnitřní jed. Vnitř.teplota vzduchu Výkon vnitř.jed. Režim vnitřních ventil. Teplota na vst.potrubí vnitřní jed. Provozní režim: Chlazení/topení LEV impuls remocon zap./vyp. Zobrazí se takový počet, kolik vnitřních jed. je připojených k venkovní. V případě , že počet vnitřních jednotek nesouhlasí se skutečným množstvím,proveďte nové auto-adresování a zkontrolujte komunikační kabel.

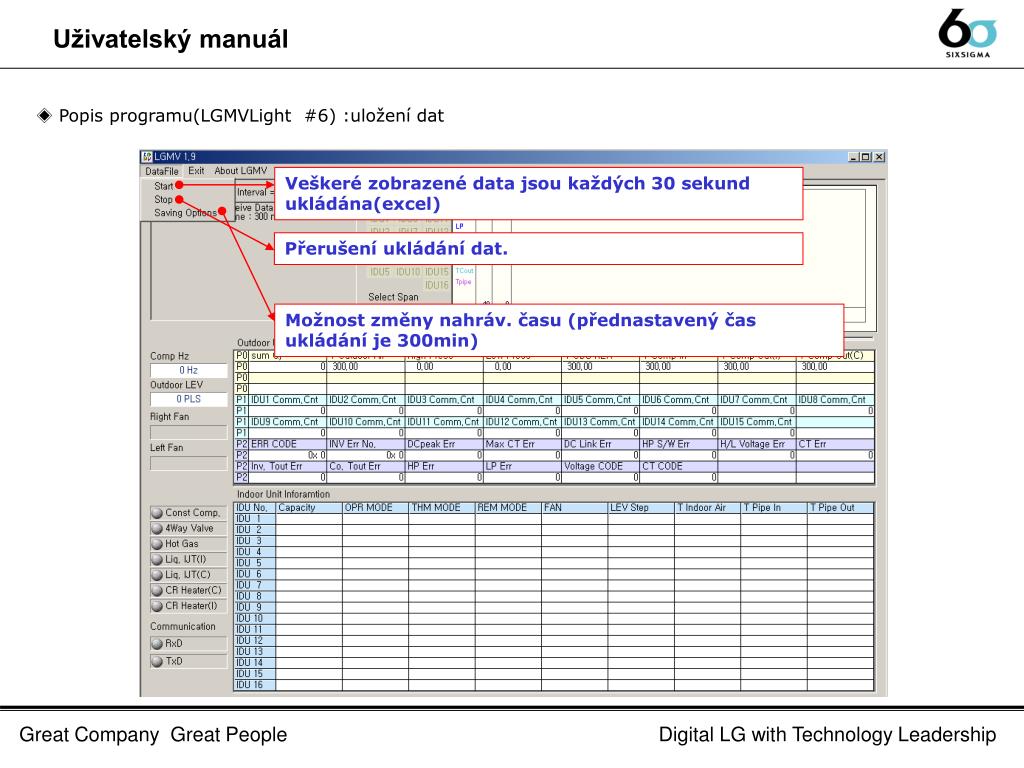

  14. Uživatelský manuál ◈ Popis programu(LGMVLight #6) :uložení dat Veškeré zobrazené data jsou každých 30 sekund ukládána(excel) Přerušení ukládání dat. Možnost změny nahráv. času (přednastavený čas ukládání je 300min)

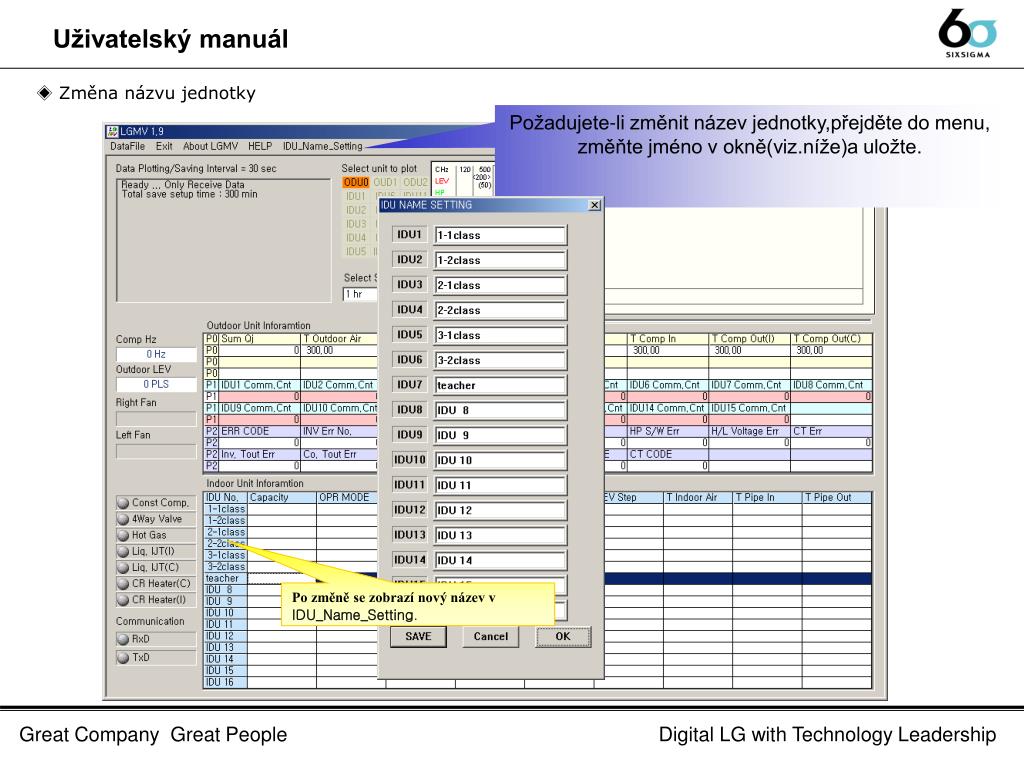

  15. Uživatelský manuál ◈ Změna názvu jednotky Požadujete-li změnit název jednotky,přejděte do menu, změňte jméno v okně(viz.níže)a uložte. Po změně se zobrazí nový název v IDU_Name_Setting.

  16. Ostatní funkce ◈ Pomoc & o programu LGMV Při potížích, obraťte se na položku „HELP“ Máte-li další otázky kontaktujte výrobce programu na.
