WYPŁYW CIECZY PRZEZ OTWORY materiał dydaktyczny - wersja 1.1

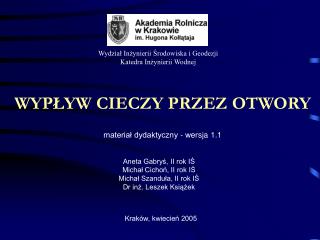

Wydział Inżynierii Środowiska i Geodezji Katedra Inżynierii Wodnej. WYPŁYW CIECZY PRZEZ OTWORY materiał dydaktyczny - wersja 1.1. Aneta Gabryś, II rok IŚ Michał Cichoń, II rok IŚ Michał Szanduła, II rok IŚ Dr inż. Leszek Książek. Kraków, kwiecień 2005. Wypływ ustalony :.

svea
Download Presentation

WYPŁYW CIECZY PRZEZ OTWORY materiał dydaktyczny - wersja 1.1

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Wydział Inżynierii Środowiska i Geodezji Katedra Inżynierii Wodnej WYPŁYW CIECZY PRZEZ OTWORYmateriał dydaktyczny - wersja 1.1 Aneta Gabryś, II rok IŚ Michał Cichoń, II rok IŚ Michał Szanduła, II rok IŚ Dr inż. Leszek Książek Kraków, kwiecień 2005

  2. Wypływ ustalony : • Jest to zjawisko, którego parametry (ciśnienie, prędkość, itp..) nie zmieniają się w czasie. • Stały w czasie wydatek cieczy.

  3. Wypływ nieustalony : • Zmienne w czasie parametry przepływu, prędkość, ciśnienie, wydatek cieczy

  4. PODZIAŁ OTWORÓW : • wg położenia zwierciadła cieczy • Otwór niezatopiony • Otwór zatopiony • Otwór częściowo zatopiony

  5. PODZIAŁ OTWORÓW : • wg położenia zwierciadła cieczy • Otwór nie zatopiony • Otwór zatopiony • Otwór częściowo zatopiony

  6. PODZIAŁ OTWORÓW : • wg położenia zwierciadła cieczy • Otwór nie zatopiony • Otwór zatopiony • Otwór częściowo zatopiony

  7. PODZIAŁ OTWORÓW : 2) Wg rozkładu prędkości wzdłuż pionowej osi otworu • Otwór mały • Otwór duży

  8. Jeżeli to przyjmuje się, że otwór jest mały. Jeżeli to przyjmuje się, że otwór jest duży. W PRAKTYCE INŻYNIERSKIEJ OTWÓR MOŻEMY TRAKTOWAĆ JAKO MAŁY, JEŻELI JEGO WYSOKOŚĆ NIE PRZEKRACZA 25% ZAGŁĘBIENIA ŚRODKA CIĘŻKOŚCI.

  9. WYDATEK Z OTWORU: WYDATEK IDEALNY (bez strat) WYDATEK RZECZYWISTY (uwzględniający straty) A DLACZEGO TAK?  Zaraz się dowiemy...

  10. Zmniejszenie prędkości cieczy w otworze wywołane stratą lokalną : WSPÓŁCZYNNIK PRĘDKOŚCI PRĘDKOŚĆ RZECZYWISTA WYPŁYWU CIECZY Z OTWORU UWZGLĘDNIAJĄCA STRATY LOKALNE

  11. KONTRAKCJA : – pole powierzchni otworu. – pole powierzchni rzeczywistego wypływu strumienia wody. z powodu kontrakcji (dławienia) -- współczynnik kontrakcji (dławienia)

  12. Ciąg dalszy... WYDATEK IDEALNY (nie uwzględniający strat) STRATY STRATY WYDATEK RZECZYWISTY (uwzględniający straty)

  13. OTWÓR NIEZATOPIONY MAŁY KOŁOWY Ø 1cm Odczyt 1 ,Odczyt 2 0,187m 0,234m 0,138m V2=11,8 l 1) 59,5 cm V2=11,68 l 2) 60,0 cm V1=7,07 l 1) 54,5 cm V1=5,00 l 2) 51,0 cm t=51 s

  14. OBLICZENIA: Odczyt 1. 0 [Praca zb. pod red. A. Podniesińskiego, „Zb. zad z Hydrauliki” PWN] WNIOSKI: POMIAR OBARCZONY JEST DUŻĄ NIEPEWNOŚCIĄ

  15. Odczyt 2. 0 [Praca zb. pod red. A. Podniesińskiego, „Zb. zad z Hydrauliki” PWN] WNIOSKI: POMIAR OBARCZONY JEST DUŻĄ NIEPEWNOŚCIĄ

  16. OTWÓR NIEZATOPIONY DUŻY KOŁOWY Ø 5cm 0,155m 0,104m V2=55,11 l 82,31 cm V1=22,45 l 68,00 cm t=18 s

  17. OBLICZENIA: 0 [Praca zb. pod red. A. Podniesińskiego, „Zb. zad z Hydrauliki” PWN] WNIOSKI: POMIAR OBARCZONY JEST DUŻĄ NIEPEWNOŚCIĄ

  18. OTWÓR ZATOPIONY DUŻY KOŁOWY Ø 5cm 0,220m 0,187m H 0,177m V2=33,48 l 0,104m 74,41 cm V1=12,73 l 61,00 cm t=29 s

  19. OBLICZENIA: [B. Utrysko, Hydraulika i podstawy hydromechaniki, str.227] [Praca zb. pod red. A. Podniesińskiego, „Zb. zad z Hydrauliki” PWN] WNIOSKI: POMIAR OBARCZONY JEST DUŻĄ NIEPEWNOŚCIĄ

  20. OTWÓR CZĘŚCIOWO ZATOPIONY DUŻY KOŁOWY Ø 5cm 0,169 m H0 H 0,104 m x 0,015m 1) 59,5 cm V2=11,68 l 0,119 m 77,93 cm V1=5,00 l 43,62 cm t=27 s

  21. y0 0,0031m y 0,01m 0,015m 0,0229m X 0,025 m H0 F2 X F1 0,015 m Współrzędne środka ciężkości : OSTATECZNIE:

  22. 0,025 m H0 F2 X F1 0,015 m

  23. 0,015m 0,025m 0,01m 0,025 m 0,025 m 0,01m a y Z Twierdzenia Pitagorasa

  24. OBLICZENIA: [B. Utrysko, Hydraulika i podstawy hydromechaniki, str.227] [Praca zb. pod red. A. Podniesińskiego, „Zb. zad z Hydrauliki” PWN] WNIOSKI: POMIAR OBARCZONY JEST DUŻĄ NIEPEWNOŚCIĄ

  25. OTWÓR ZATOPIONY DUŻY KOŁOWY Ø 10cm 0,233m H=0,031m 0,202m V2=97,58 l 98,50 cm 0,133m V1=49,05 l 88,00 cm t=7,0 s

  26. OBLICZENIA: [B. Utrysko, Hydraulika i podstawy hydromechaniki, str.227] [Sobota, Hydraulika tab.6.3, str.87] WNIOSKI: POMIAR OBARCZONY JEST DUŻĄ NIEPEWNOŚCIĄ

  27. ZESTAWIENIE OBLICZEŃ:

  28. LITERATURA: Utrysko B., Hydraulika i podstawy hydromechaniki, Sobota J., Hydraulika, Podniesińskiego A., praca zbiorowa, Zbiór zadań z hydrauliki, PWN
