Voice over ip

Voice Over IP

System Engineer:Mehmet KARA

E-mail: [email protected]

Tel:0.212.2308980-1322


End strilerin y n

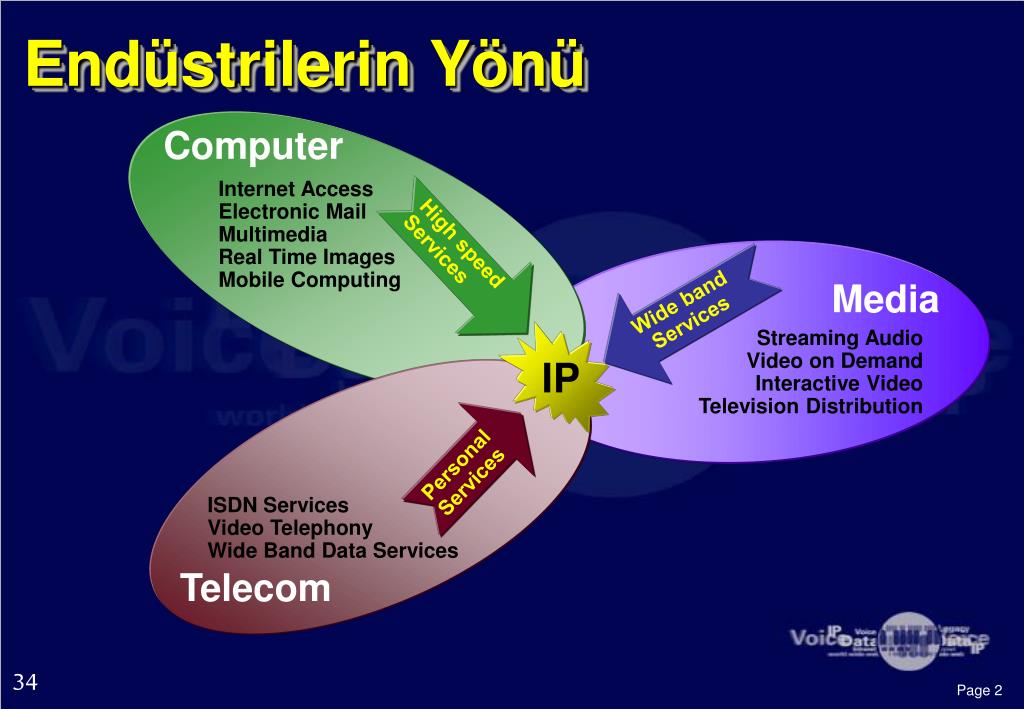

Endüstrilerin Yönü

Computer

Internet Access

Electronic Mail

Multimedia

Real Time Images

Mobile Computing

High speed

Services

Wide band

Services

Media

IP

Streaming Audio

Video on Demand

Interactive Video

Television Distribution

Personal

Services

ISDN Services

Video Telephony

Wide Band Data Services

Telecom


Network landscape

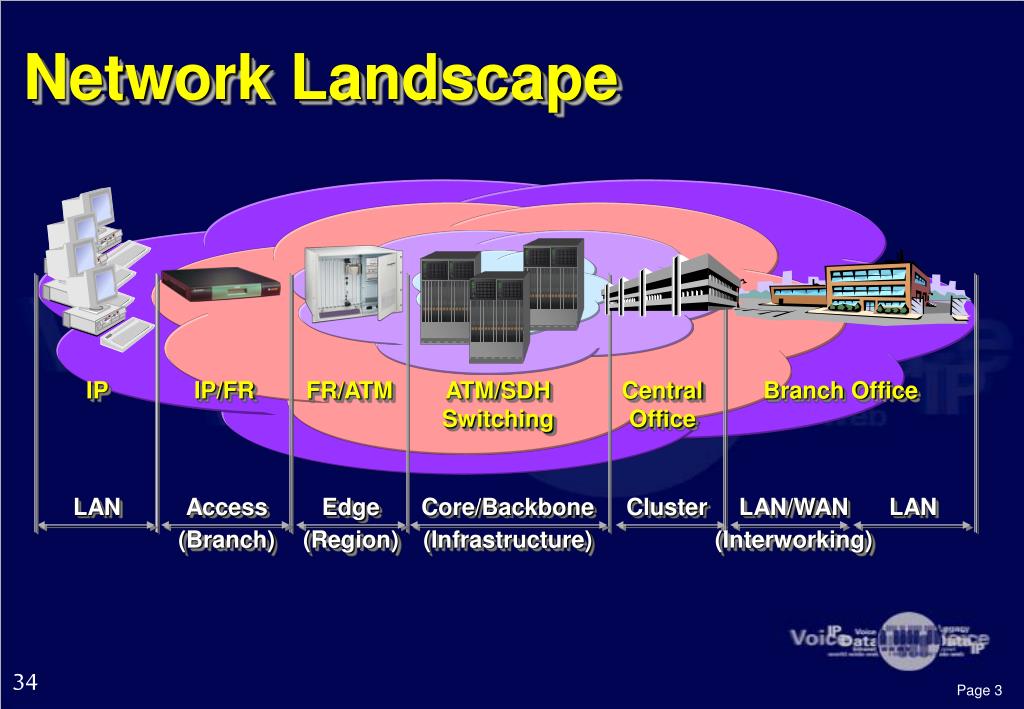

Network Landscape

IP

IP/FR

FR/ATM

ATM/SDH

Switching

CentralOffice

Branch Office

LAN

Access

(Branch)

Edge

(Region)

Core/Backbone

(Infrastructure)

Cluster

LAN/WAN(Interworking)

LAN


Darbo az nerde

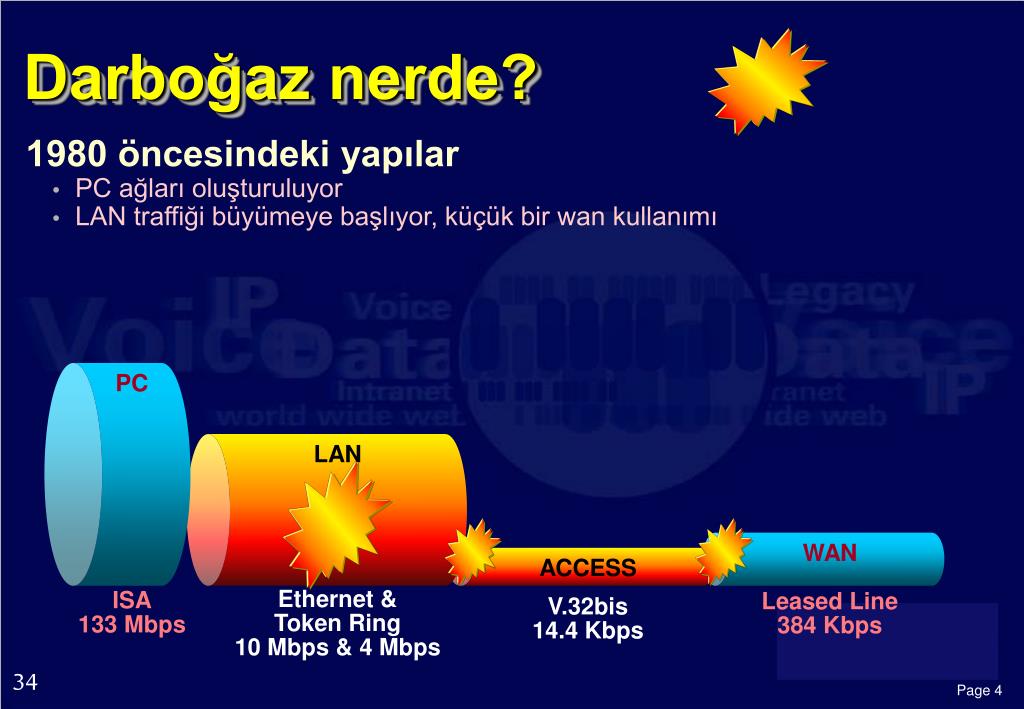

Darboğaz nerde?

  • 1980 öncesindeki yapılar

    • PC ağları oluşturuluyor

    • LAN traffiği büyümeye başlıyor, küçük bir wan kullanımı

LAN

Ethernet &

Token Ring

10 Mbps & 4 Mbps

PC

ISA

133 Mbps

ACCESS

V.32bis

14.4 Kbps

WAN

Leased Line

384 Kbps


Darbo az nerde1

Darboğaz nerde?

  • 90’ lı yılların başındaki yapılar

    • World Wide Web’in patlaması, backbone’ları tehdit ediyor

    • Multimedya ihtiyaçarı ile bus hızları paralellik gösetrmiyor

    • Erişimler PSTN üzerinde yapılmaya devam ediliyor

LAN

Ethernet &

Token Ring

10 Mbps & 16 Mbps

PC

ISA

133 Mbps

WAN

E3

34 Mbps

ACCESS

V.34

28.8 Kbps


Darbo az nerde2

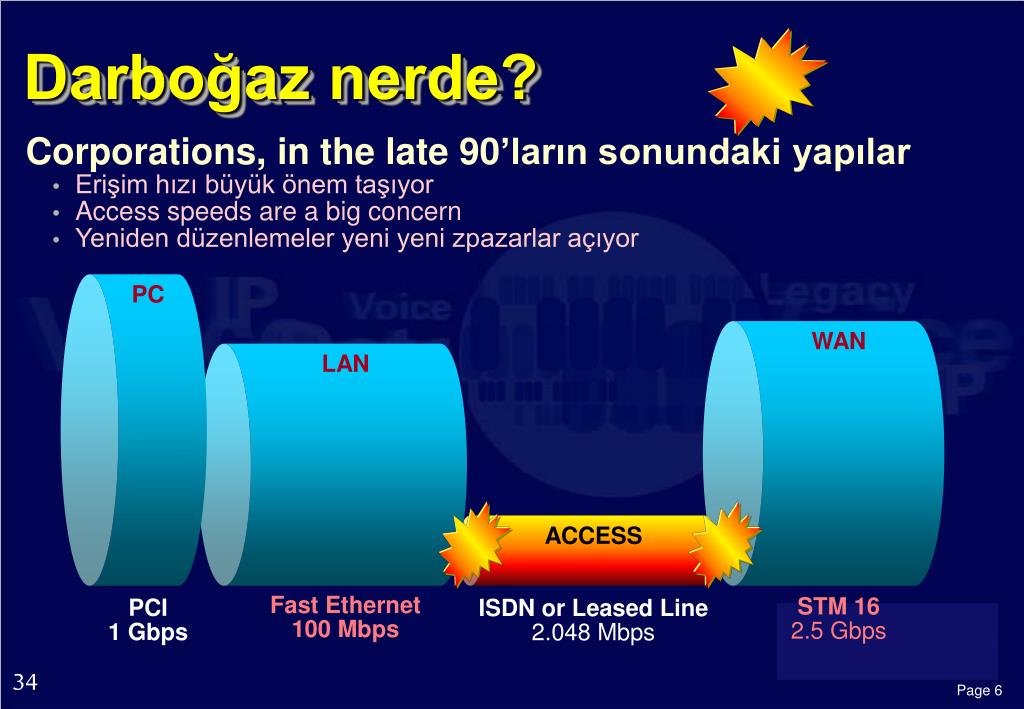

Darboğaz nerde?

  • Corporations, in the late 90’ların sonundaki yapılar

    • Erişim hızı büyük önem taşıyor

    • Access speeds are a big concern

    • Yeniden düzenlemeler yeni yeni zpazarlar açıyor

LAN

Fast Ethernet

100 Mbps

WAN

STM 16

2.5 Gbps

PC

PCI

1 Gbps

ACCESS

ISDN or Leased Line

2.048 Mbps


Darbo az nerde3

Darboğaz nerde?

  • 2000’lerin başındaki yapılar

WAN

DWDM

80 Gbps

LAN

Gigabit Ethernet

1 Gbps

PC

PCI

1 Gbps

ACCESS

xDSL & Cable

to 8 Mbps

?

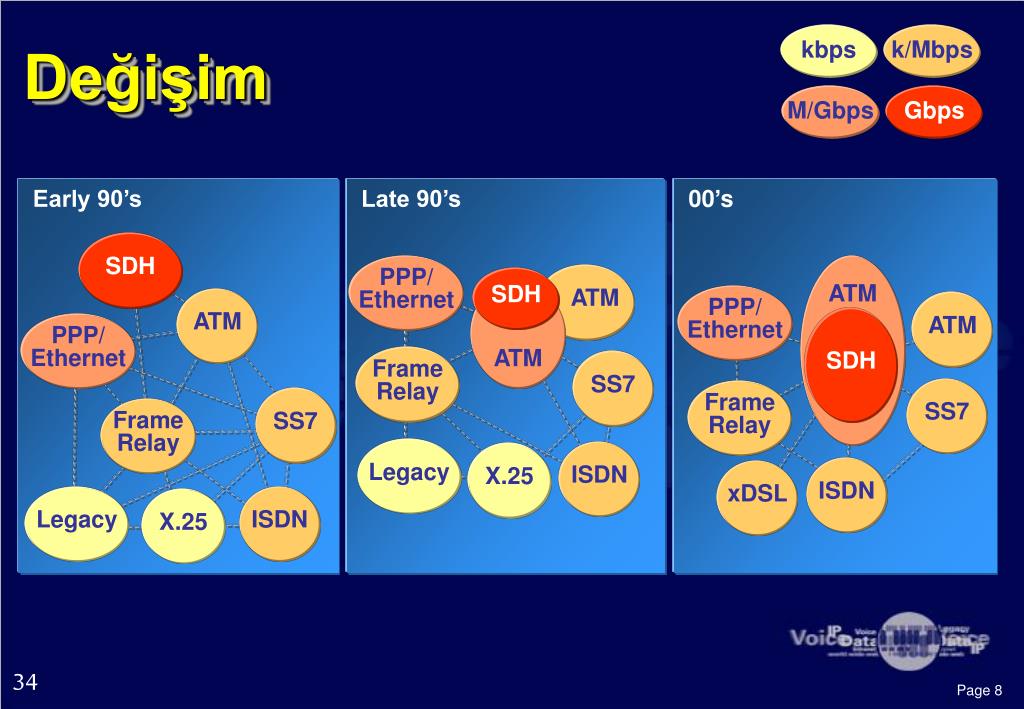

De i im

Early 90’s

Late 90’s

00’s

SDH

PPP/

Ethernet

ATM

ATM

SDH

ATM

PPP/

Ethernet

ATM

ATM

SDH

PPP/

Ethernet

FrameRelay

SS7

SS7

FrameRelay

SS7

FrameRelay

Legacy

ISDN

X.25

ISDN

xDSL

ISDN

Legacy

X.25

kbps

k/Mbps

Değişim

M/Gbps

Gbps


Ta y c protocol kar la t rmalar

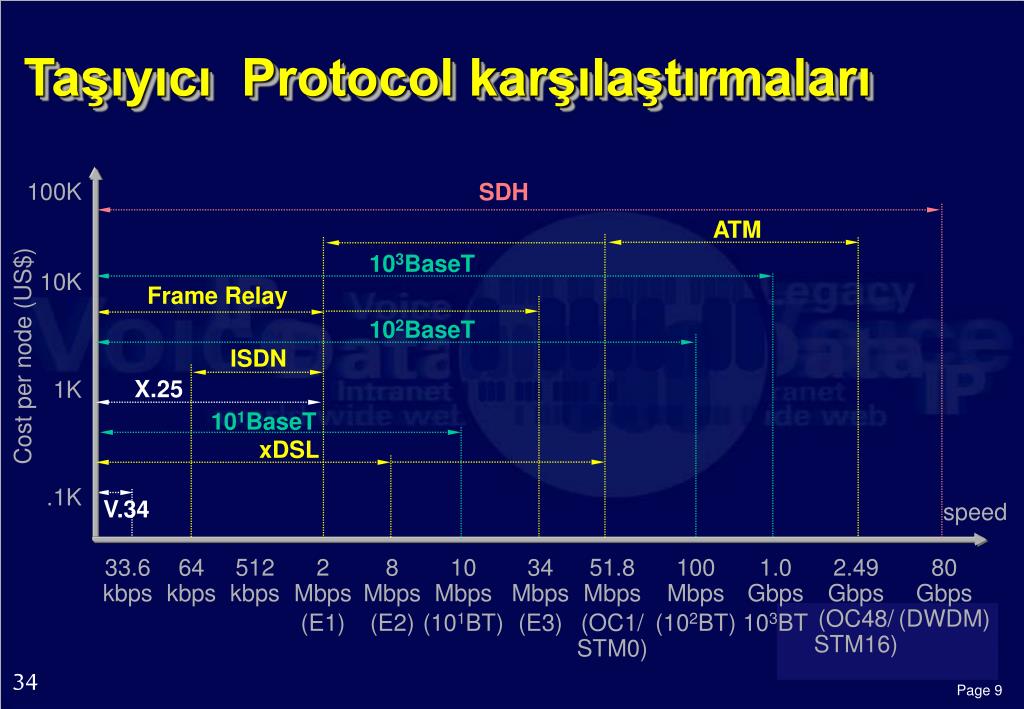

Taşıyıcı Protocol karşılaştırmaları

SDH

100K

ATM

103BaseT

10K

Frame Relay

102BaseT

Cost per node (US$)

ISDN

X.25

1K

101BaseT

xDSL

.1K

V.34

speed

33.6kbps

64kbps

512kbps

2Mbps

(E1)

8Mbps

(E2)

10Mbps

(101BT)

34Mbps

(E3)

51.8Mbps

(OC1/STM0)

100Mbps

(102BT)

1.0Gbps

103BT

2.49Gbps(OC48/STM16)

80Gbps(DWDM)


Veri haberle mesi trendleri

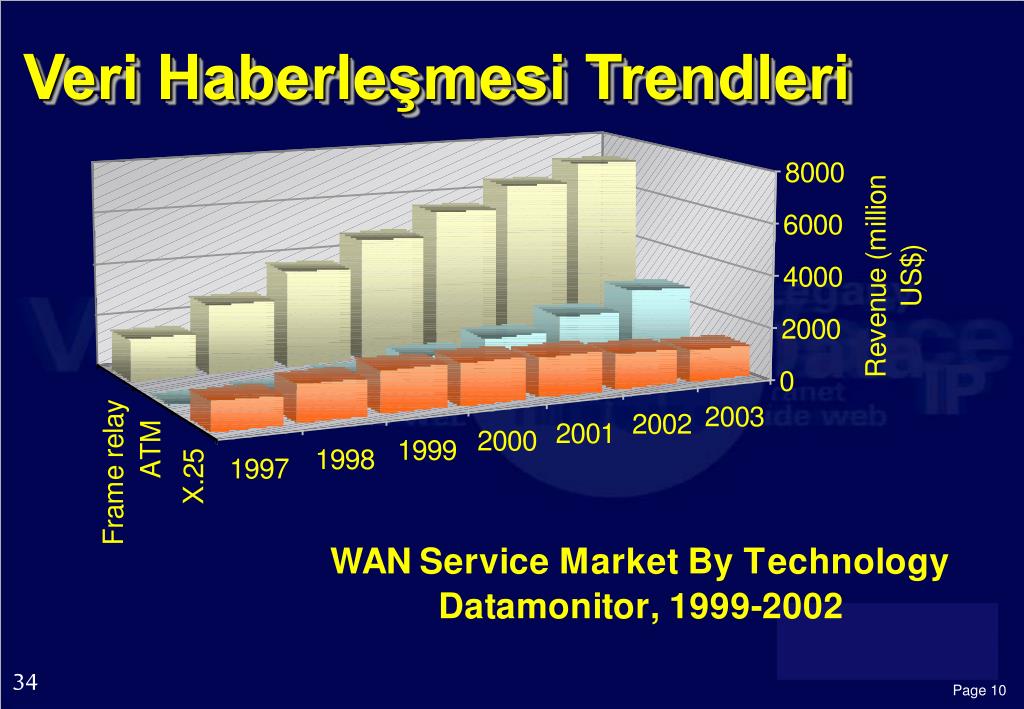

Veri Haberleşmesi Trendleri


Protocol comparison types

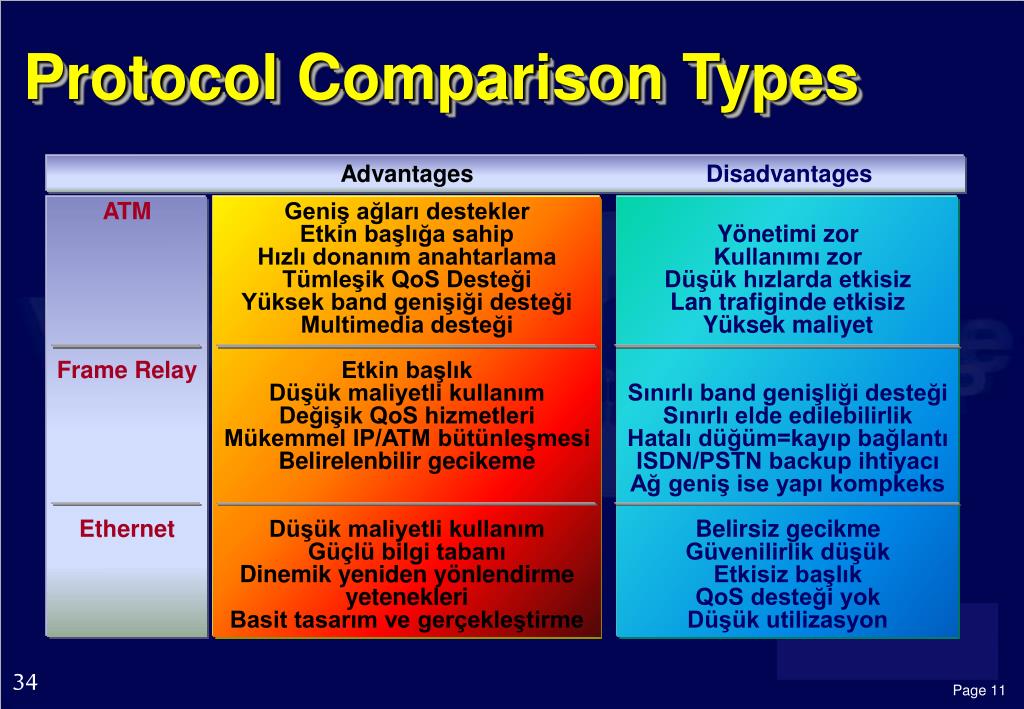

Protocol Comparison Types

Advantages

Disadvantages

ATM

Frame Relay

Ethernet

Geniş ağları destekler

Etkin başlığa sahip

Hızlı donanım anahtarlama

Tümleşik QoS Desteği

Yüksek band genişiği desteği

Multimedia desteği

Etkin başlık

Düşük maliyetli kullanım

Değişik QoS hizmetleri

Mükemmel IP/ATM bütünleşmesi

Belirelenbilir gecikeme

Düşük maliyetli kullanım

Güçlü bilgi tabanı

Dinemik yeniden yönlendirme yetenekleri

Basit tasarım ve gerçekleştirme

Yönetimi zor

Kullanımı zor

Düşük hızlarda etkisiz

Lan trafiginde etkisiz

Yüksek maliyet

Sınırlı band genişliği desteği

Sınırlı elde edilebilirlik

Hatalı düğüm=kayıp bağlantı

ISDN/PSTN backup ihtiyacı

Ağ geniş ise yapı kompkeks

Belirsiz gecikme

Güvenilirlik düşük

Etkisiz başlık

QoS desteği yok

Düşük utilizasyon


Hangi protokol kullanmal y z

IP (Connectionless)

Ağ bilgisi sınırlı ise ideal

FR yoksa ideal (PPP)

Esnek erişim public IP, PSTN veya ISDN

Etkinlik ve band egnişliği önemli değilse iyi

FR (Connection Oriented)

Paket ses için ideal

Düşük başlık ve band genişiği

IP’den daha fazla QoS

Gecikme ve titreşim IP’den az

Hangi protokolü kullanmalıyız?

  • ATM (Connection Oriented)

    • Eğer backbone ATM ise ATM’yi erişim protokolü olarak kullanmayı düşün (Fakat minimum E1)

    • En iyi QoS

    • En iyi multimedia

Meshed

(Ideal: IP)

Star

(Ideal: Frame Relay)

Meshed & Star

(Ideal: ATM)


Overhead oh kar la t rmas

ATM

FR

IP

5 Byte

Header

2 Byte

Flag

2 Byte

Header

20 Byte

IP Header

20 Byte

TCP Header

2 Byte

FCS

Flag

PAYLOAD

is 48 Byte

PAYLOADto 4096 Byte

PAYLOAD

to 1518 Byte

Overhead (OH) Karşılaştırması

  • IP - Her pakete 40 bytes OH ekler

    • Ethernet yükü

      • 3% başlık (1518 byte IP packet)

    • Real-time yükü

      • 38% Overhead (64 byte packet)

  • FR - her pakete 6 bytes OH ekler

    • Ethernet yükü

      • 0.4% başlık (1518 byte IP packet)

    • Real-time yükü

      • 8% başlık (64 byte packet)

  • ATM - Her pakete 5 bytes OH ekler

    • Ethernet yükü

      • 17% Overhead (1518 byte IP packet)

    • Real-time yükü

      • 10% Overhead (48 byte packet)

1 Byte =


Ses standartlar

Müşteriler şunu Anlamalı

Sıkıştırma ses sinyallemesinden bağımsız

Bir ağdan diğerine geçiş kullanılabilirliği artırır

eg. VoFR  VoIP

ITU G.729

8:1 compression @ 8 Kbps

ITU G.723.1

12:1 compression @ 5.3 Kbps or 6.3 Kbps voice streams.

Vanguard

Router

Frame

Relay

IP

PBX

Vanguard Router

Vanguard Router

PC Phones

PSTN

G.723

FR

G.723

UDP

IP

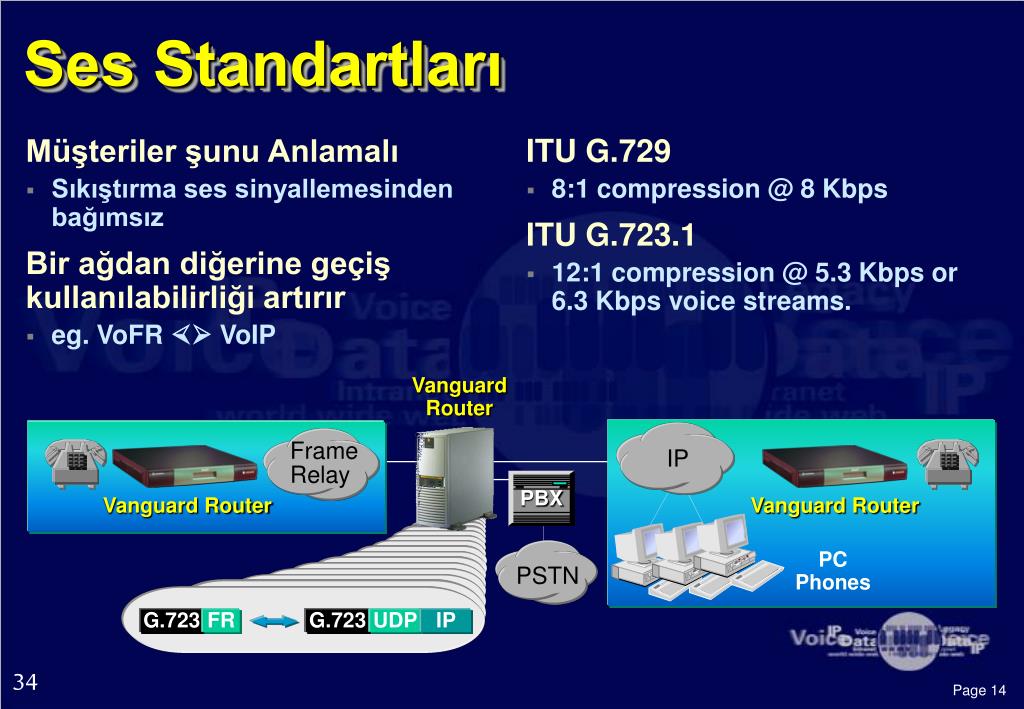

Ses Standartları


Voice mean opinion score

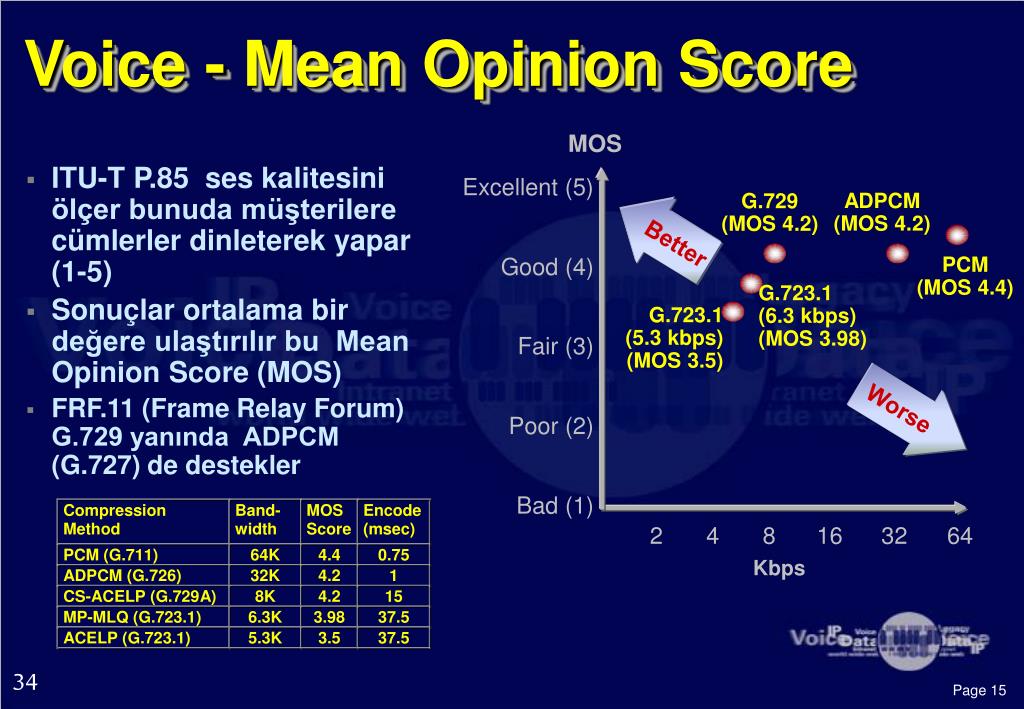

Voice - Mean Opinion Score

MOS

  • ITU-T P.85 ses kalitesini ölçer bunuda müşterilere cümlerler dinleterek yapar (1-5)

  • Sonuçlar ortalama bir değere ulaştırılır bu Mean Opinion Score (MOS)

  • FRF.11 (Frame Relay Forum) G.729 yanında ADPCM (G.727) de destekler

Excellent (5)

ADPCM

(MOS 4.2)

G.729

(MOS 4.2)

Better

Good (4)

PCM

(MOS 4.4)

G.723.1(6.3 kbps)

(MOS 3.98)

G.723.1(5.3 kbps)(MOS 3.5)

Fair (3)

Worse

Poor (2)

Bad (1)

2

4

8

16

32

64

Kbps


Serile tirme gecikmesinin etkileri

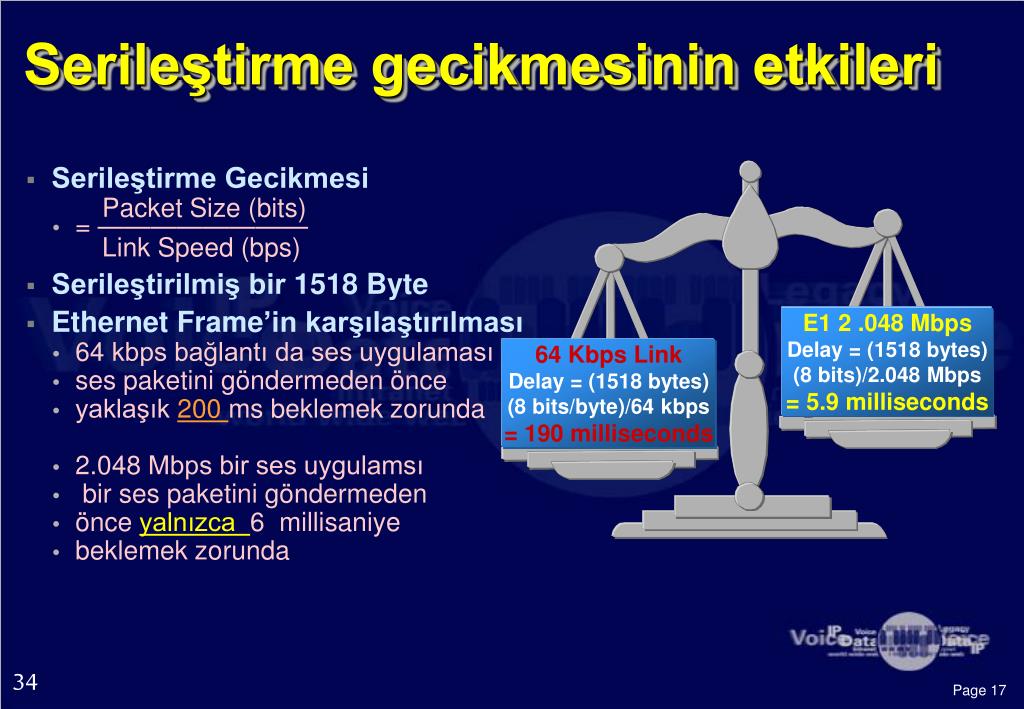

Serileştirme gecikmesinin etkileri

  • Serileştirme Gecikmesi

    Packet Size (bits)

    • = ————————

      Link Speed (bps)

  • Serileştirilmiş bir 1518 Byte

  • Ethernet Frame’in karşılaştırılması

    • 64 kbps bağlantı da ses uygulaması

    • ses paketini göndermeden önce

    • yaklaşık 200 ms beklemek zorunda

    • 2.048 Mbps bir ses uygulamsı

    • bir ses paketini göndermeden

    • önce yalnızca 6 millisaniye

    • beklemek zorunda

E1 2 .048 Mbps

Delay = (1518 bytes)(8 bits)/2.048 Mbps

= 5.9 milliseconds

64 Kbps Link

Delay = (1518 bytes)(8 bits/byte)/64 kbps

= 190 milliseconds


Ses veriyi etkileyebilir mi

Ses üzerindeki seri gecikme link üzerinde ne kadar boş bandwith olduğuna bağlı

Ses paketleri ağa girer girmez diğer paketler bekler

The Good News:

Eğer yeterince WAN bandwith varsa sesin veri üzerindeki etkis oldukça az olur.

512 Kbps erişim bağlantısı seri gecikmeyi endişesini ortadan kaldıracaktır

PBX

Ses veriyi etkileyebilir mi?

VanguardRouter

Veri

WAN bağlantısı (Ör: FR veya PPP)

ses

V3

V2

V1

D3

D2

D1

Evet ses veriyi etkileyebilir


Jitter buffer

Ses hazır olduğunda ses kartı A telefonundan 30 ms’de bir ses paketi üretir.

Eğer router B’de jitter buffer 100 ms’ye ayarlanmışsa

Değişken gecikmeyi kompanze edebilemk için ilk paketi 100 ms geciktirir.

Router B ses hazır olduğunda telefon B için 30 ms’de bir sespaketi alır.

Eğer alınacak bir paket yoksa router bir cevap üretir.

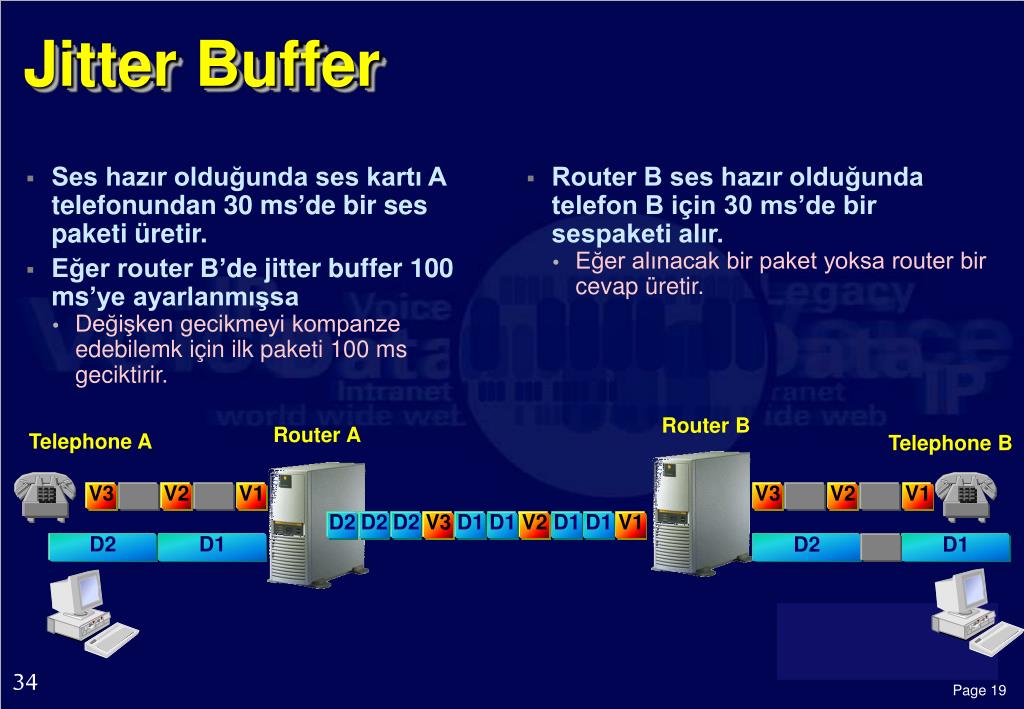

Jitter Buffer

Router B

Router A

Telephone A

Telephone B

V3

V2

V1

V3

V2

V1

D2

D2

D2

V3

D1

D1

V2

D1

D1

V1

D2

D1

D2

D1


Fragmentation frf 12

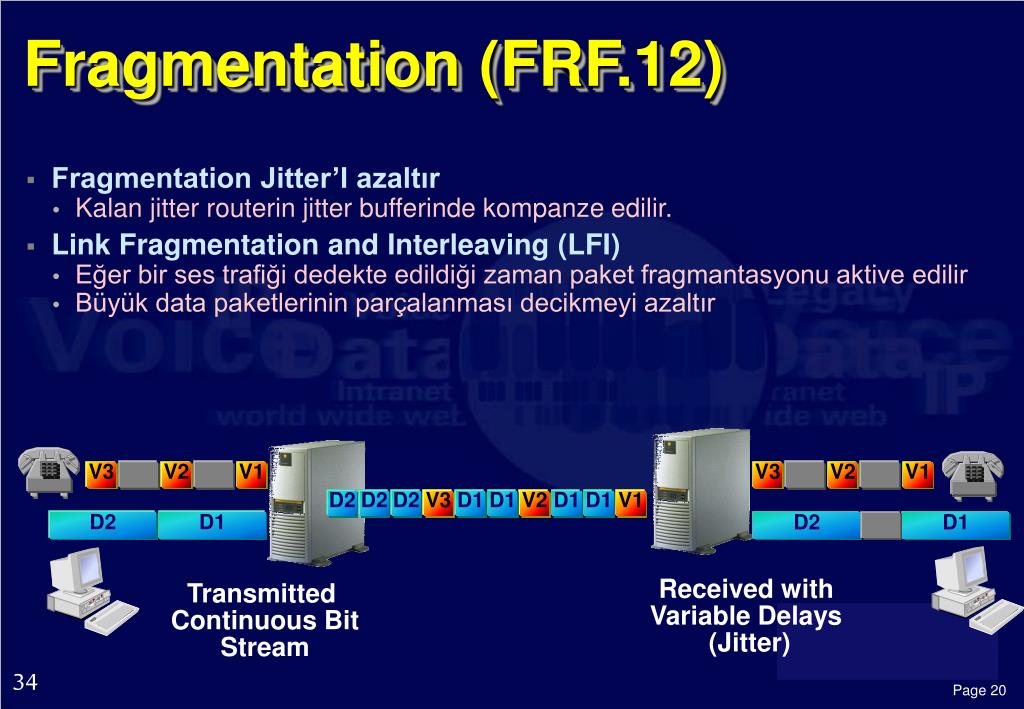

Fragmentation (FRF.12)

  • Fragmentation Jitter’I azaltır

    • Kalan jitter routerin jitter bufferinde kompanze edilir.

  • Link Fragmentation and Interleaving (LFI)

    • Eğer bir ses trafiği dedekte edildiği zaman paket fragmantasyonu aktive edilir

    • Büyük data paketlerinin parçalanması decikmeyi azaltır

V3

V2

V1

V3

V2

V1

D2

D2

D2

V3

D1

D1

V2

D1

D1

V1

D2

D1

D2

D1

Transmitted

Continuous Bit

Stream

Received with Variable Delays

(Jitter)


Multi media jitter

Multi-Media & Jitter

  • Jitter alıcının bufferine giren her hangi iki paket arasındaki gecikme olarak hesaplanır

    • 50 den 150 ms’ye kadar olan jitter gecikmesi kabul edilebilir.

    • Dinamik jitter ayarlaması kaliteyi optimize eder.

  • Kabul edilebilir Ses Kalitesi

    • Paket kaybı

      • 5% paket kaybı kabul edilebilir.

      • Kabul edilemez paket kaybı %15

      • paket kaybından başlar.

    • Yayılma Gecikmesi

      • 150 ms civarında kulak tarafından algılanabir

      • Anlaşılmamam 400ms’de başlar.

Memory Threshold

@ 80%

Memory

Buffer

Backbone

Node


Light speed

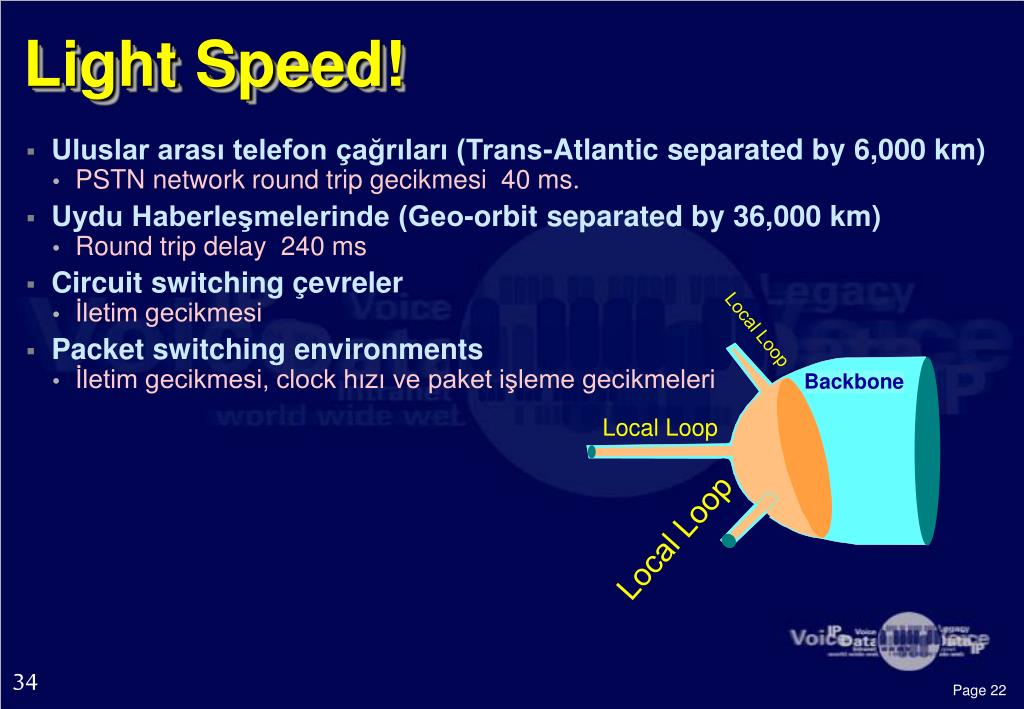

Light Speed!

  • Uluslar arası telefon çağrıları (Trans-Atlantic separated by 6,000 km)

    • PSTN network round trip gecikmesi 40 ms.

  • Uydu Haberleşmelerinde (Geo-orbit separated by 36,000 km)

    • Round trip delay 240 ms

  • Circuit switching çevreler

    • İletim gecikmesi

  • Packet switching environments

    • İletim gecikmesi, clock hızı ve paket işleme gecikmeleri

Local Loop

Backbone

Local Loop

Local Loop


Quality of service tan m

Quality of Service Tanımı

QOS mekanizmaları ağın bir noktasından diğer noktasına kabul edilebilir bir kaliteyi sağlayacak imkanları ağ yöneticisine veya servis sağlayıcıya veren mekanizmalardır

Hatırlatma :

QoS eksiktasarlanmış bir ağı kompanze edemez!

!!!!


Ni in qos e ihtiyazc m z var

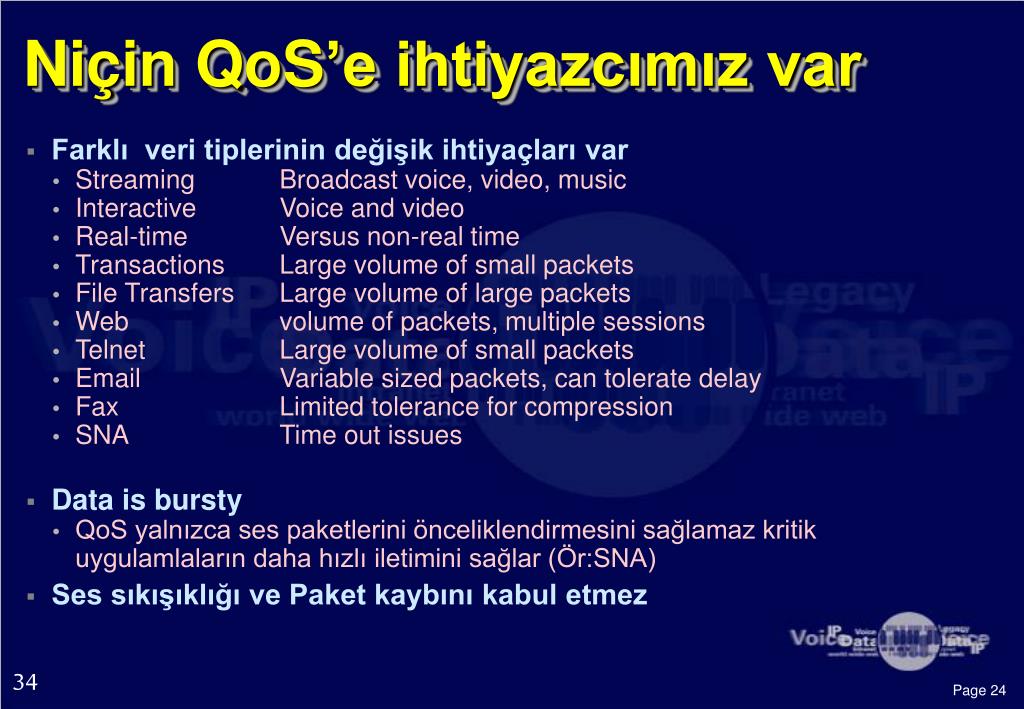

Niçin QoS’e ihtiyazcımız var

  • Farklı veri tiplerinin değişik ihtiyaçları var

    • StreamingBroadcast voice, video, music

    • InteractiveVoice and video

    • Real-timeVersus non-real time

    • TransactionsLarge volume of small packets

    • File TransfersLarge volume of large packets

    • Webvolume of packets, multiple sessions

    • TelnetLarge volume of small packets

    • EmailVariable sized packets, can tolerate delay

    • FaxLimited tolerance for compression

    • SNATime out issues

  • Data is bursty

    • QoS yalnızca ses paketlerini önceliklendirmesini sağlamaz kritik uygulamlaların daha hızlı iletimini sağlar (Ör:SNA)

  • Ses sıkışıklığı ve Paket kaybını kabul etmez


Voice over ip

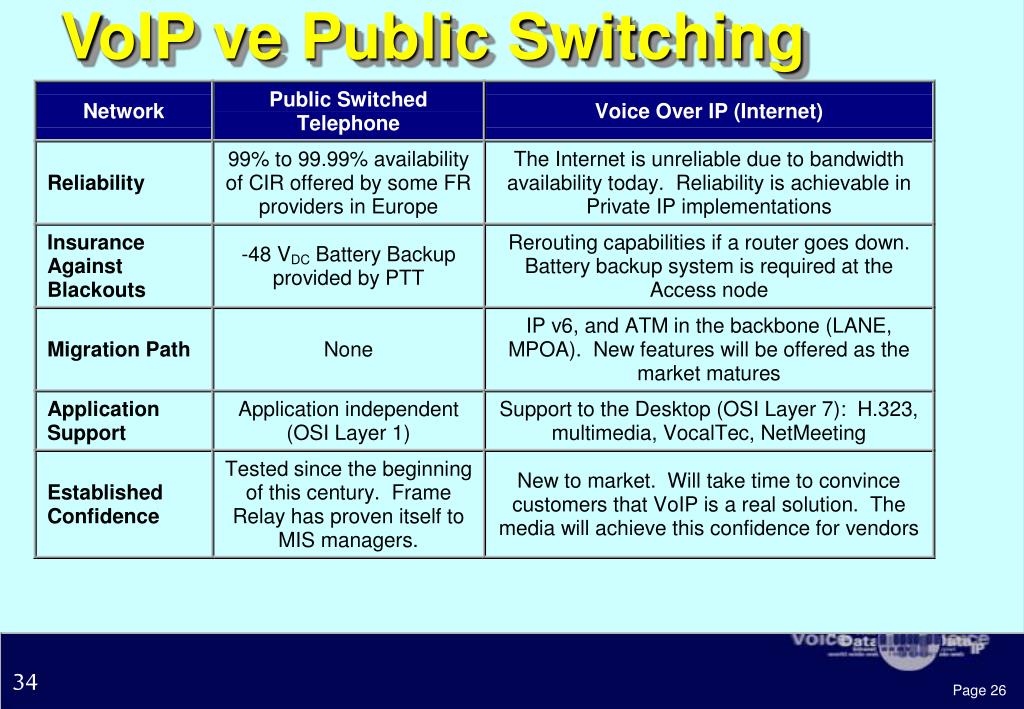

VoIP ve Public Switching


Voice over ip

VoIP ve Public Switching


Voice over ip

VoIP ve VoFR


Voice over ip

VoIP ve VoFR


Voice over ip

VoIP ve VoFR
