  1. 四川信息职业技术学院 电机及控制线路安装、调试 项目5:控制电机在数控机床中的应用

  2. 任务5.1:数控机床中步进电机的应用 任务描述: 通过对数控机床中步进驱动器线路的拆装,明确步进电机在数控机床中的应用 。能够正确对数控机床中关于步进电机故障的排除。

  3. 一、知识链接 1、安全教育 1 )安全文明生产 2)开机前安全措施

  4. 2、步进驱动控制基础 1)环形脉冲分配器 (1)硬件环分器 图5.1.1所示为硬件环分驱动与数控装置的连接图

  5. 图5.1.2 集成芯片的引脚图和三相六拍接线图 图示为国产CMOS脉冲分配器CH250集成芯片的引脚图和三相 六拍接线图。图(a)中,管脚A、B、C为相输出端;管脚R、R* 用于确定初始励磁相;管脚CL、EN为进给脉冲输入端;管脚3r、 J3L、J6r、J6L为三拍或六拍工作方式的控制端;管脚UD、US为 电源端。

  6. (2)软件环分器 CNC装置直接控制步进电动机各绕组的通、断 电。不同种类、不同相数、不同通电方式的步进电动 机,用软件环分驱动只需编制不同的程序,将其存入 CNC装置的EPROM中即可。

  7. 2)功率驱动器 图5.1.3 恒流斩波驱动电路及电流波形图 锯齿波的频率可通过调整采样电阻Re和整形电路的电位器 来改变。

  8. 图5.1.4 四相步进电动机驱动电路图 A、B、C、D是相控制信号输入端; 经分压电阻R 2、R3得到的控制信号U REF由芯片的REFA、REFB端输入; R5、R6是绕组电流采样电阻(1Ω),分别接在RSA、RSB端,控制绕组电流;

  9. 图5.1.4 四相步进电动机驱动电路图 功率输出端OUTA、OUTA、OUTB、OUTB分别接到步进电动机的A、B、C、D四极上; VZ是稳压管,用来防止输入电压超过额定值而损坏芯片和电动机。

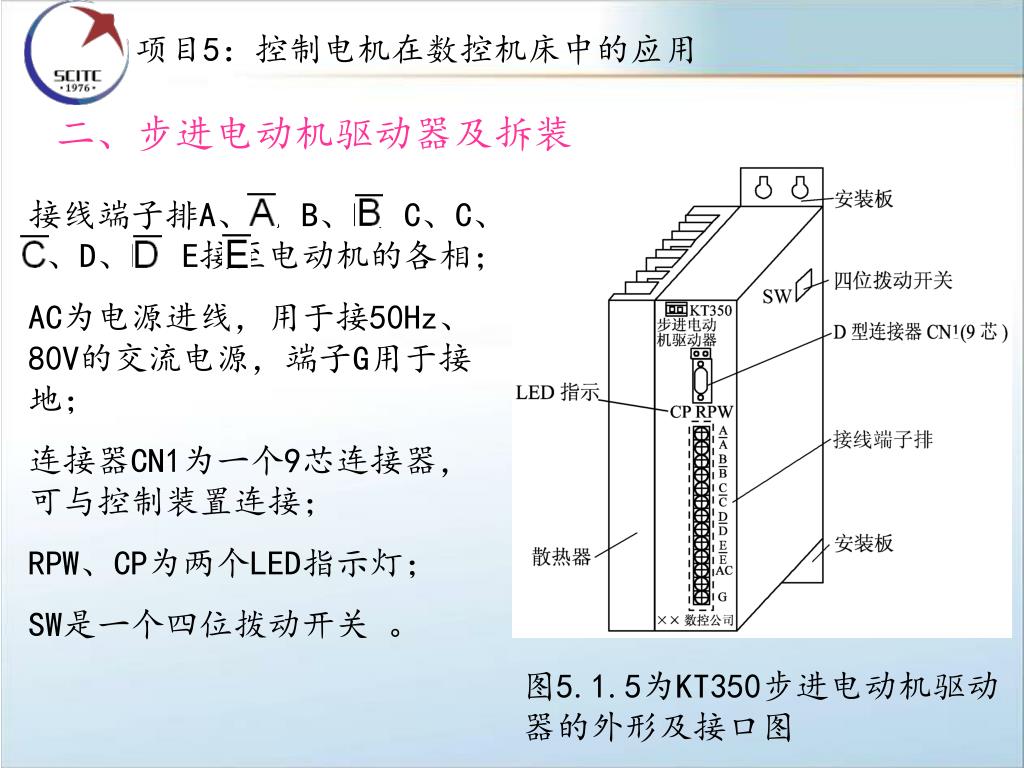

  10. 二、步进电动机驱动器及拆装 接线端子排A、A、B、B、C、C、D、D、E、E接至电动机的各相; AC为电源进线,用于接50Hz、80V的交流电源,端子G用于接地; 连接器CN1为一个9芯连接器,可与控制装置连接; RPW、CP为两个LED指示灯; SW是一个四位拨动开关 。 图5.1.5为KT350步进电动机驱动器的外形及接口图

  11. 第1位用于脉冲控制模式的选择; 第2位用于运行方向的选择(仅在单脉冲方式时有效); 第3位用于整.半步运行模式选择; 第4位用于运行状态控制。 图5.1.6为拨动开关示意图

  12. 电动机端子排 控制装置 驱动器端子排 图5.1.7 混合式步进电动机驱动器的典型接线图

  13. 学生在拆装机床

  14. 三、故障分析 1.工作中,尖叫后不转,具体情况为加工或运行过程中,驱动 器或步进电动机发出刺耳的尖叫声。

  15. 2.工作过程中停车,在工作正常的状况下,发生突然停车2.工作过程中停车,在工作正常的状况下,发生突然停车 的故障。
