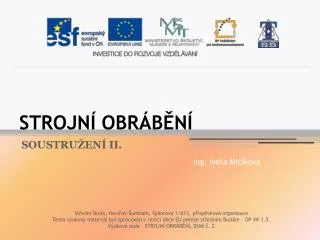

  1. STROJNÍ OBRÁBĚNÍ SOUSTRUŽENÍ II. Ing. Iveta Mičíková Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada – STROJNÍ OBRÁBĚNÍ, DUM č. 2

  2. Obsah prezentace: • Soustružnické nástroje • Rozdělení soustružnických nástrojů podle různých hledisek • Soustružnické nože s vyměnitelnými břitovými destičkami

  3. NÁSTROJE – SOUSTRUŽNICKÉ NOŽE • jsou to jednobřité nástroje • lze je třídit podle různých hledisek

  4. Rozdělení podle materiálů břitu: Nože s břity: • z nástrojových ocelí (rychlořezných), • ze slinutých karbidů, • z cermetů – karbonitridů, • z řezné keramiky, • z polykrystalického diamantu, • z polykrystalického kubického nitridu boru.

  5. Rozdělení nožů podle konstrukce: • celistvé nože (celé z rychlořezné oceli), • nože s připájenými břitovými destičkami ze slinutého karbidu, • nože s mechanicky upevněnými vyměnitelnými břitovými destičkami ze slinutého karbidu, oxidové keramiky,...

  6. Podle tvaru tělesa dělíme nože na: přímé ohnuté stranové

  7. Rozdělení podle směru řezu: • pravé – řežou zprava doleva • levé – řežou zleva doprava • neutrální – řežou do obou směrů

  8. Podle způsobu obrábění: Soustružnické nože pro vnější soustružení: Zapichovací nůž Ubírací nůž stranový pravý Rádiusový nůž levý Nabírací nůž Hladící nůž Ubírací nůž ohnutý pravý Rohový nůž levý Ubírací nůž přímý pravý

  9. Podle způsobu obrábění: Soustružnické nože pro vnitřní soustružení: Vnitřní ubírací nůž pravý Vnitřní rohový nůž Vyvrtávací nůž kolmý levý Vnitřní zapichovací nůž

  10. Tvarové soustružnické nože • tvar ostří odpovídá tvaru obráběné plochy

  11. Soustružnické nože s vyměnitelnými břitovými destičkami Vyměnitelné břitové destičky (např. ze slinutého karbidu, keramiky atd.) se upínají na těleso nástroje. Po otupení břitu se destička pootočí a pracovní polohu zaujme nový břit. Lze je užívat na horní nebo spodní straně. Čtyřhranná destička tak má osm břitů.

  12. Označování vyměnitelných břitových destiček

  13. Upínání břitových destiček K upínání břitových destiček se používá různých způsobů, například pomocí upínacích příložek, šrouby,…

  14. Určete, které nože na obrázku jsou pravé? Pravé nože

  15. Poznáte na obrázku ubírací nože? stranový ohnutý přímý Ubírací nože

  16. Jakou výhodu mají soustružnické nože s vyměnitelnými břitovými destičkami? Odpověď: Mají tu výhodu, že po otupení břitu se destička pootočí a pracovní polohu zaujme nový břit. Lze je užívat na horní nebo spodní straně. Čtyřhranná destička tak má osm břitů.

  17. Jak lze rozdělit soustružnické nože podle směru řezu? Odpověď: Soustružnické nože lze rozdělit na: pravé – řežou zprava doleva levé – řežou zleva doprava neutrální – řežou do obou směrů

  18. POUŽITÁ LITERATURA: • DILLINGER, J. a kol. Moderní strojírenství pro školu i praxi. Praha: Europa-Sobotáles, 2007. ISBN 978-80-86706-19-1. • Řasa, J., GABRIEL, V. Strojírenská technologie 3 – 1. díl, Metody, stroje a nástroje pro obrábění. Praha: Scientia, 2005. ISBN 80-7183-337-1. • NĚMEC, D. a kol. Strojírenská technologie 3 – Strojní obrábění. Praha: SNTL, 1982. • GOLASOVSKÝ, K., VOKÁL,V. Technologie oprav. Praha: Státní zemědělské nakladatelství, 1989. ISBN 80-209-0047-0. • FRISCHHERZ, A. a kol. Technologie zpracování kovů 2, Odborné znalosti. 3. vydání. SNTL Praha 1999. ISBN 80-902110-8-9.
