Implementación y administración de DHCP

1. Implementacióny administraciónde DHCP

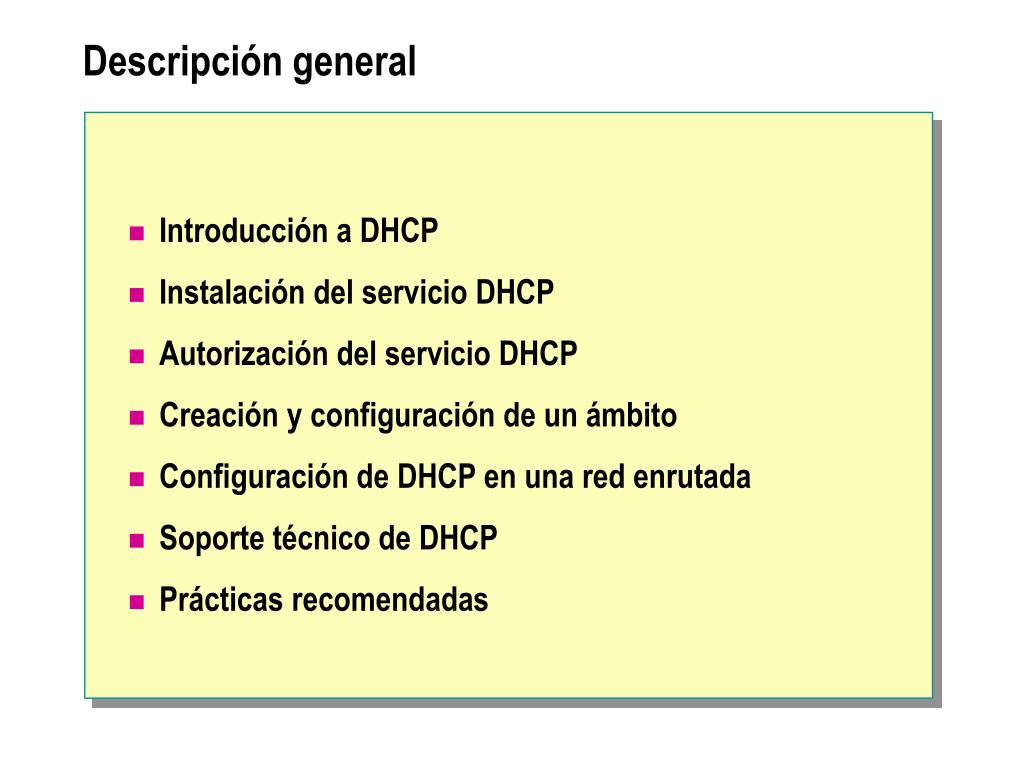

2. Descripción general • Introducción a DHCP • Instalación del servicio DHCP • Autorización del servicio DHCP • Creación y configuración de un ámbito • Configuración de DHCP en una red enrutada • Soporte técnico de DHCP • Prácticas recomendadas

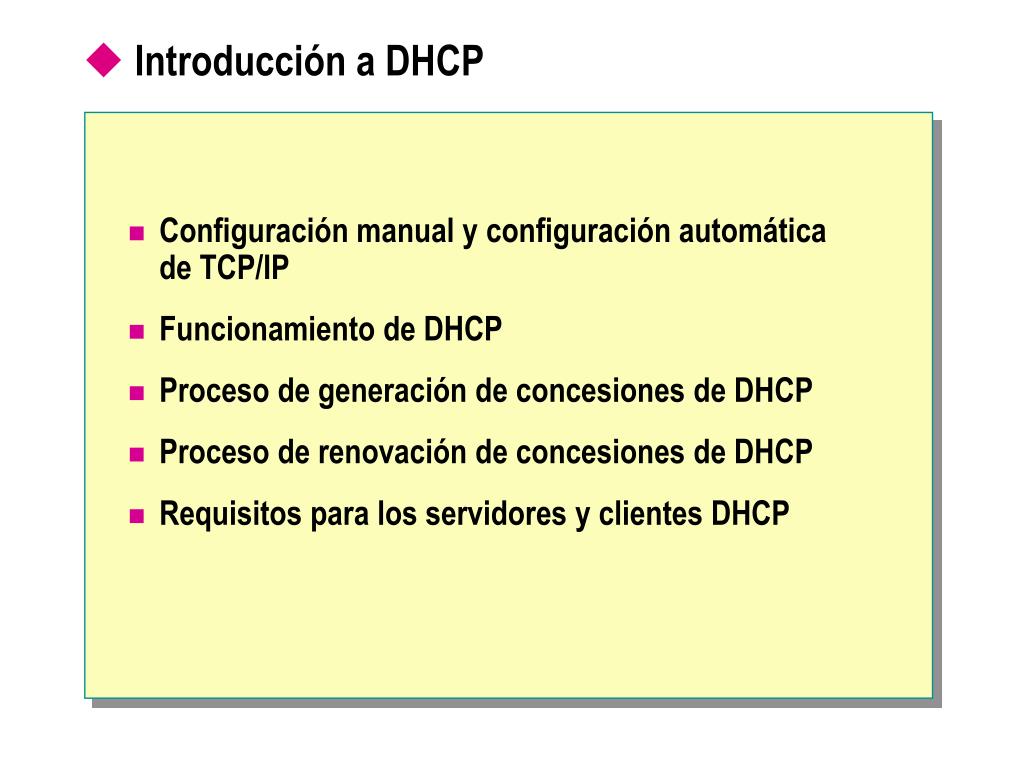

3. Introducción a DHCP • Configuración manual y configuración automática de TCP/IP • Funcionamiento de DHCP • Proceso de generación de concesiones de DHCP • Proceso de renovación de concesiones de DHCP • Requisitos para los servidores y clientes DHCP

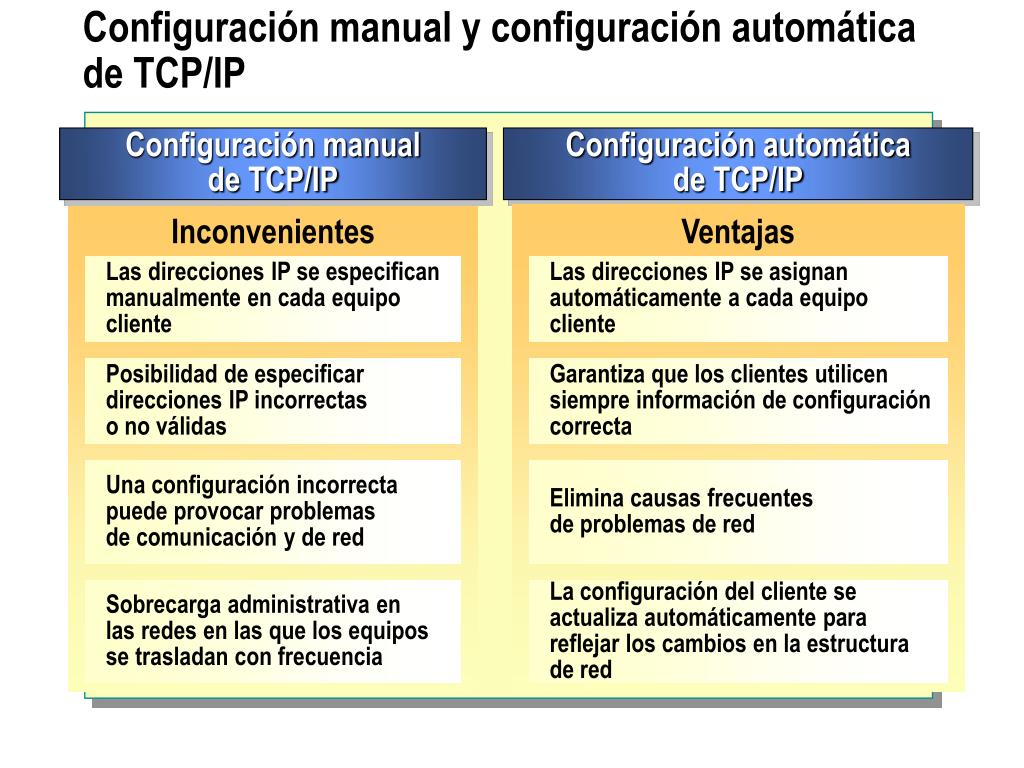

4. Configuración manual y configuración automática de TCP/IP Configuración manualde TCP/IP Configuración automáticade TCP/IP Inconvenientes Ventajas Las direcciones IP se especifican manualmente en cada equipo cliente Las direcciones IP se asignan automáticamente a cada equipo cliente Posibilidad de especificar direcciones IP incorrectas o no válidas Garantiza que los clientes utilicen siempre información de configuración correcta Una configuración incorrecta puede provocar problemas de comunicación y de red Elimina causas frecuentes de problemas de red Sobrecarga administrativa en las redes en las que los equipos se trasladan con frecuencia La configuración del cliente se actualiza automáticamente para reflejar los cambios en la estructura de red

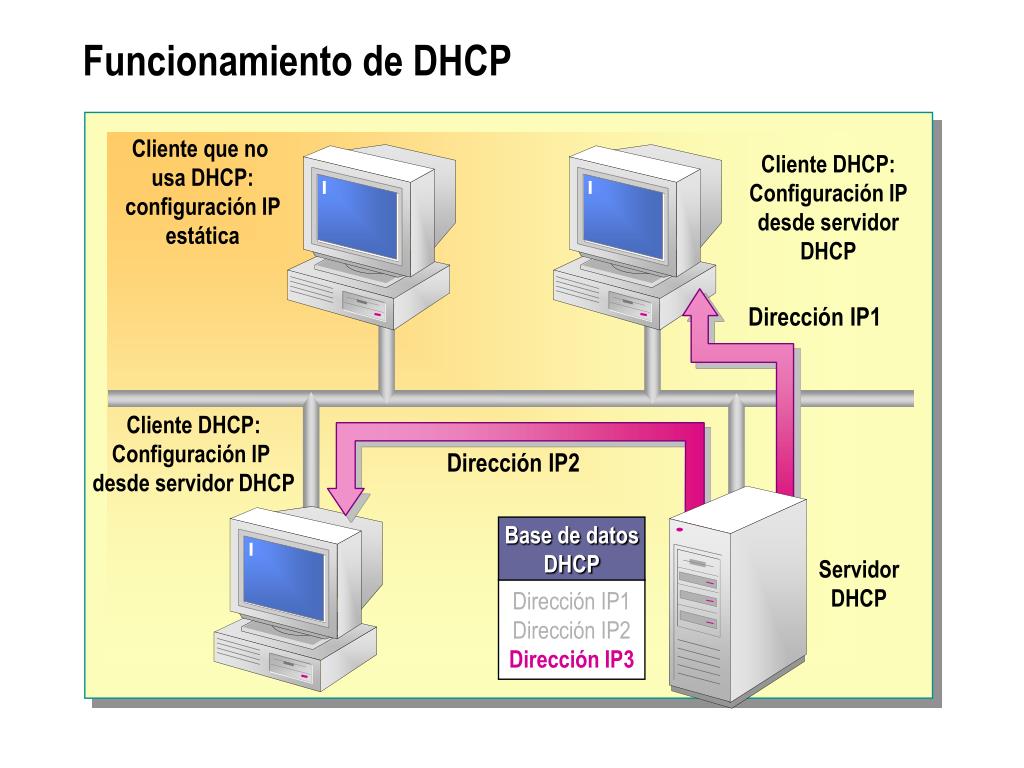

5. Funcionamiento de DHCP Cliente que no usa DHCP:configuración IPestática Cliente DHCP:Configuración IP desdeservidor DHCP Dirección IP1 Cliente DHCP:Configuración IP desde servidor DHCP Dirección IP2 Base de datosDHCP ServidorDHCP Dirección IP1 Dirección IP2 Dirección IP3

6. Descubrimientode la concesión IP 1 Oferta de una concesión IP 2 Solicitud de laconcesión IP 3 Reconocimientode la concesión IP 4 Proceso de generación de concesiones de DHCP Cliente DHCP Servidores DHCP

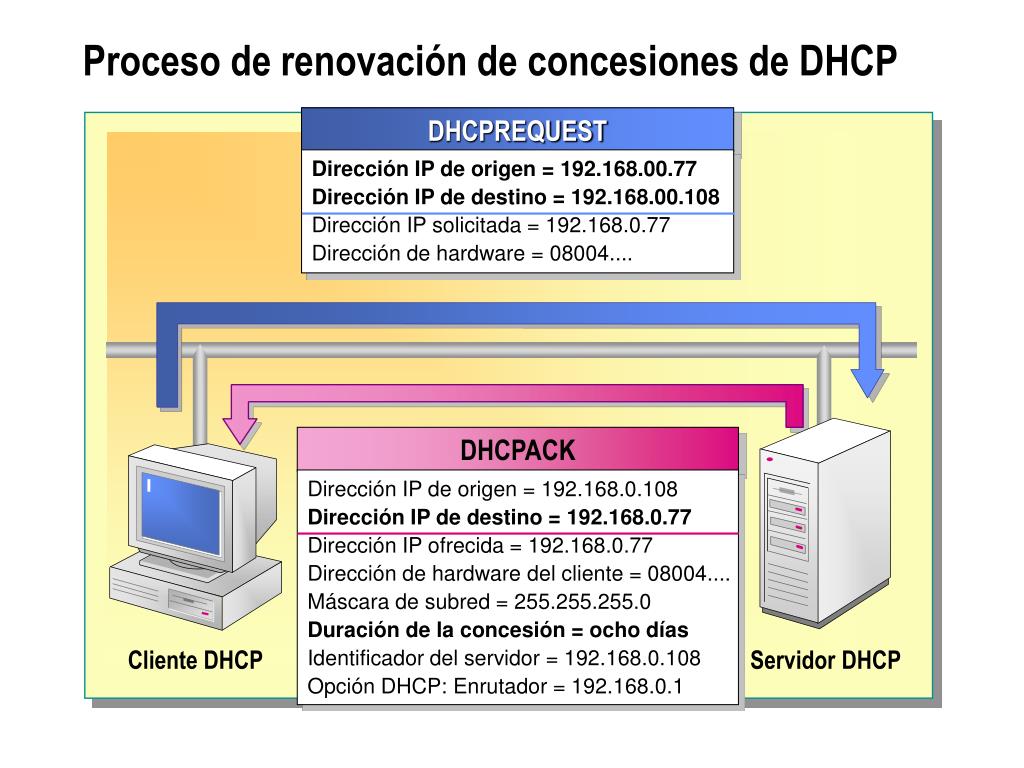

7. Proceso de renovación de concesiones de DHCP DHCPREQUEST Dirección IP de origen = 192.168.00.77 DirecciónIP de destino = 192.168.00.108 Dirección IP solicitada = 192.168.0.77 Dirección de hardware = 08004.... DHCPACK Dirección IP de origen = 192.168.0.108 DirecciónIP de destino = 192.168.0.77 Dirección IP ofrecida = 192.168.0.77 Dirección de hardware del cliente = 08004.... Máscara de subred = 255.255.255.0 Duración de la concesión = ocho días Identificador del servidor = 192.168.0.108 Opción DHCP:Enrutador = 192.168.0.1 Cliente DHCP Servidor DHCP

8. Requisitos para los servidores y clientes DHCP • Requisitos para servidores DHCP de Windows2000 • La instalación del servicio DHCP • Una dirección IP estática, una máscara de subred y una puerta de enlace predeterminada • Un intervalo de direcciones IP válidas • Clientes DHCP • Windows 2000 Professional, Windows 2000 Server y Windows XP • Windows NT Server o Workstation 3.51 o versiones posteriores • Windows 95 o Windows 98 • Windows para Trabajo en Grupo 3.11 con TCP/IP-32 • Cliente de Microsoft Network 3.0 para MS-DOS • LAN Manager 2.2c • Numerosos sistemas operativos que no son de Microsoft

9. Servicios de red Para agregar o quitar un componente, haga clic en la casilla de verificación correspondiente.Las casillas sombreadas indican que sólo se instalará parte del componente.Para ver qué incluye cada componente, haga clic en Detalles. Subcomponentes de Servicios de red: Proxy de Servicios Internet COM0.0 MB Sistema de nombres de dominio (DNS) 0.0 MB Protocolo de configuración dinámica de host (DHCP) 0.0 MB Servicio de autentificación de internet 0.0 MB Servicio de control de admisión de QoS 0.0 MB Servicios simples de TCP/IP 0.0 MB Servicios LDAP de Site Sever 1.8 MB 0,8 MB Descripción: Configura un servidor DNS que asigna automáticamente direcciones IP temporales a equipos cliente en la misma red. Espacio total en disco requerido: Espacio disponible en disco: 0,9 MB 912,4 MB Detalles... Aceptar Cancelar Instalación del servicio DHCP

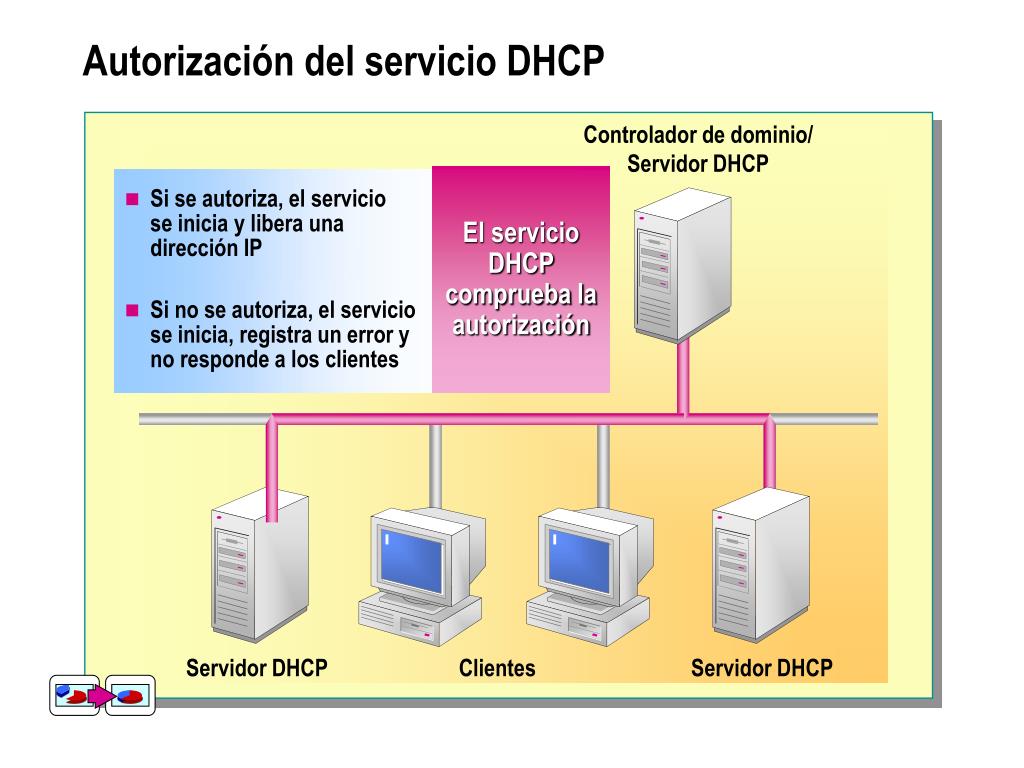

10. Autorización del servicio DHCP Controlador de dominio/Servidor DHCP El servicio DHCP comprueba la autorización • Si se autoriza, el servicio se iniciay libera unadirección IP • Si no se autoriza, el servicio se inicia, registra un error y no respondea los clientes Servidor DHCP Clientes Servidor DHCP

11. Creación y configuración de un ámbito • Introducción a los ámbitos • Uso del Asistente para ámbito nuevo • Configuración de un ámbito con opciones • Personalización del uso de las opciones de ámbito • Reserva de direcciones IP para equipos cliente

12. Introducción a los ámbitos Ámbito 192.168.1.0 192.168.1.1 192.168.1.2 192.168.1.3 192.168.1.4 Direcciones IP disponibles para su concesión a los equipos cliente Servidor DHCP

13. Uso del Asistente para ámbito nuevo • Use el Asistente para ámbito nuevo para: • Configurar los parámetros del ámbito • Cambiar la duración predeterminada de las concesiones • Activar un ámbito

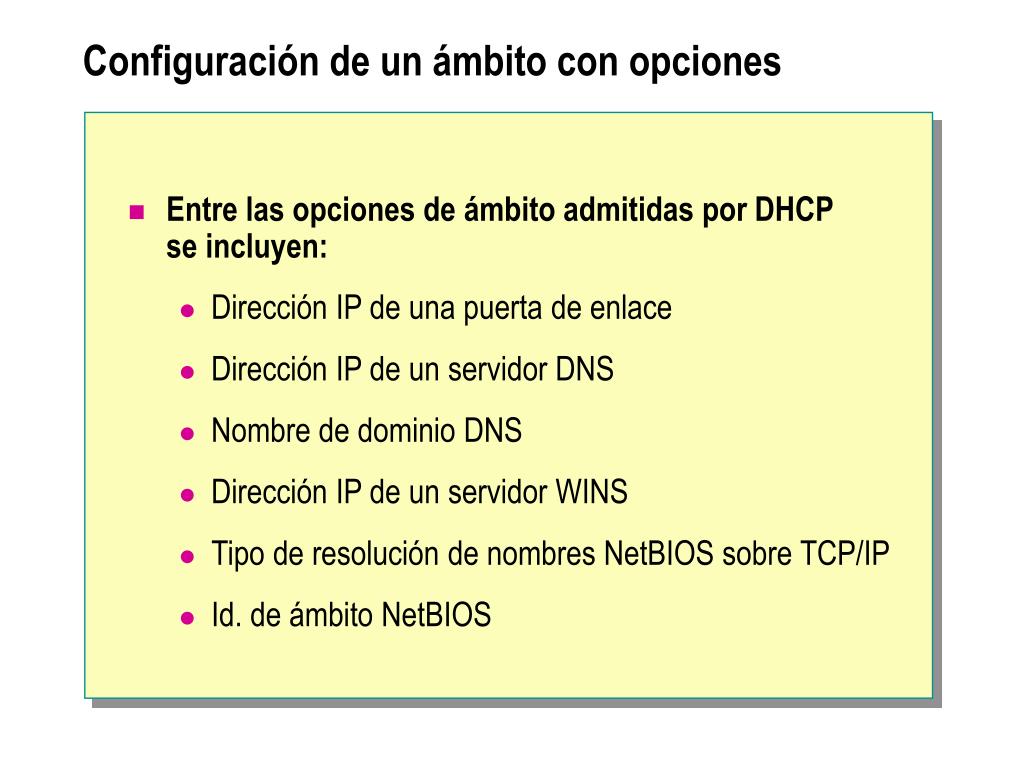

14. Configuración de un ámbito con opciones • Entre las opciones de ámbito admitidas por DHCP se incluyen: • Dirección IP de una puerta de enlace • Dirección IP de un servidor DNS • Nombre de dominio DNS • Dirección IP de un servidor WINS • Tipo de resolución de nombres NetBIOS sobre TCP/IP • Id. de ámbito NetBIOS

15. Personalización del uso de las opciones de ámbito Opciones de ámbito Nivel de servidor Nivel de ámbito Nivel de clase Nivel de clientereservado

16. Reserva nueva Suministre información para un cliente reservado. Nombre de reserva: Blakeney Server 192 . 168 . 1 . 201 Dirección IP: Dirección MAC: 00a024e2b01a Descripción: Reserva DHCP para servidor Tipos compatibles Ambos Sólo DHCP Sólo BOOTP Agregar Cerrar Reserva de direcciones IP para equipos cliente

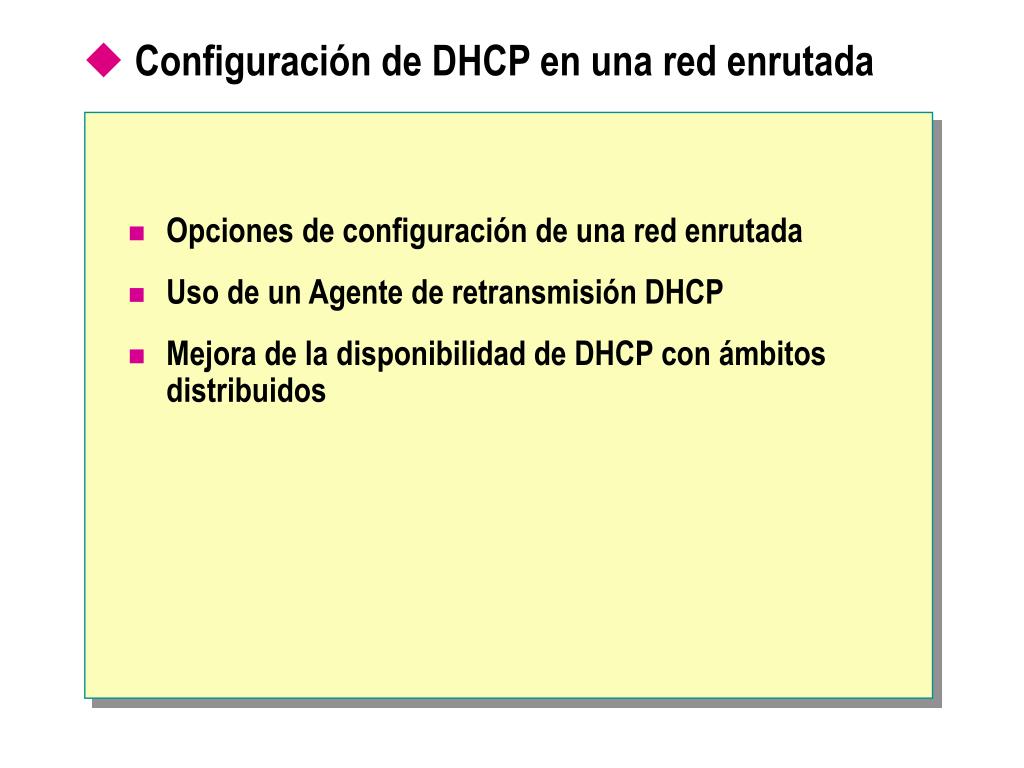

17. Configuración de DHCP en una red enrutada • Opciones de configuración de una red enrutada • Uso de un Agente de retransmisión DHCP • Mejora de la disponibilidad de DHCP con ámbitos distribuidos

18. Cliente DHCP Cliente DHCP Cliente DHCP Cliente DHCP No cumple con RFC No cumple con RFC Cumple con RFC Difusión Enrutador Enrutador Enrutador Difusión No cumple con RFC No cumple con RFC Cumple con RFC Cumple con RFC Cumple con RFC Difusión Enrutador Enrutador Enrutador Enrutador Enrutador Agente de re- trans- misión DHCP Agentede re-trans-misión DHCP Agentede re-trans-misión DHCP Agentede re-trans-misión DHCP Difusión Cliente DHCP Cliente DHCP Cliente DHCP Cliente DHCP Windows 2000 Server Windows 2000 Server Windows 2000 Server Windows 2000 Server Servidor DHCP Servidor DHCP Servidor DHCP Servidor DHCP Opciones de configuración de una red enrutada

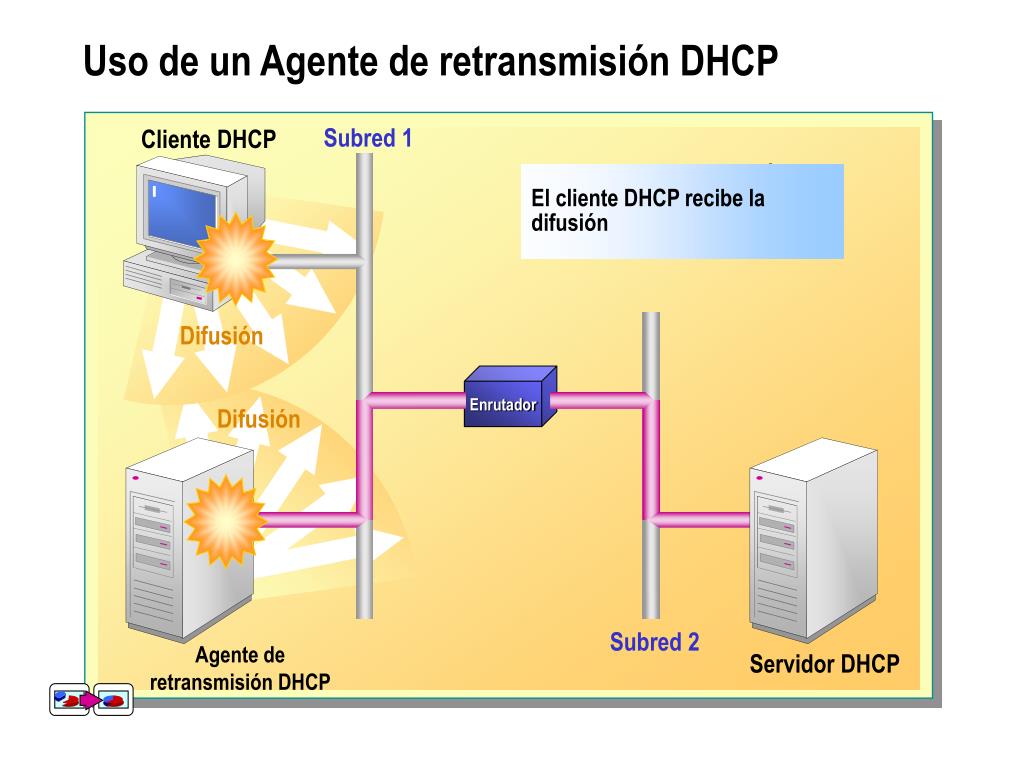

19. Subred 1 Subred 1 Cliente DHCP Difusión Difusión Enrutador Enrutador Difusión Subred 2 Subred 2 Agente deretransmisión DHCP Servidor DHCP Uso de un Agente de retransmisión DHCP Cliente DHCP El cliente DHCP difunde un mensaje DHCP El Agente de retransmisión DHCP detecta la difusión y envía el mensaje al servidor DHCP El Agente de retransmisión DHCP recibe la respuesta del servidor DCHP y envía una difusión El cliente DHCP recibe la difusión Agente deretransmisión DHCP Servidor DHCP

20. Mejora de la disponibilidad de DHCP con ámbitos distribuidos Ámbito para 192.168.222.X/24 definido en ambos servidores DHCP Direcciones activas Direcciones reservadas Direcciones reservadas Direcciones activas Servidor DHCP Servidor DHCP

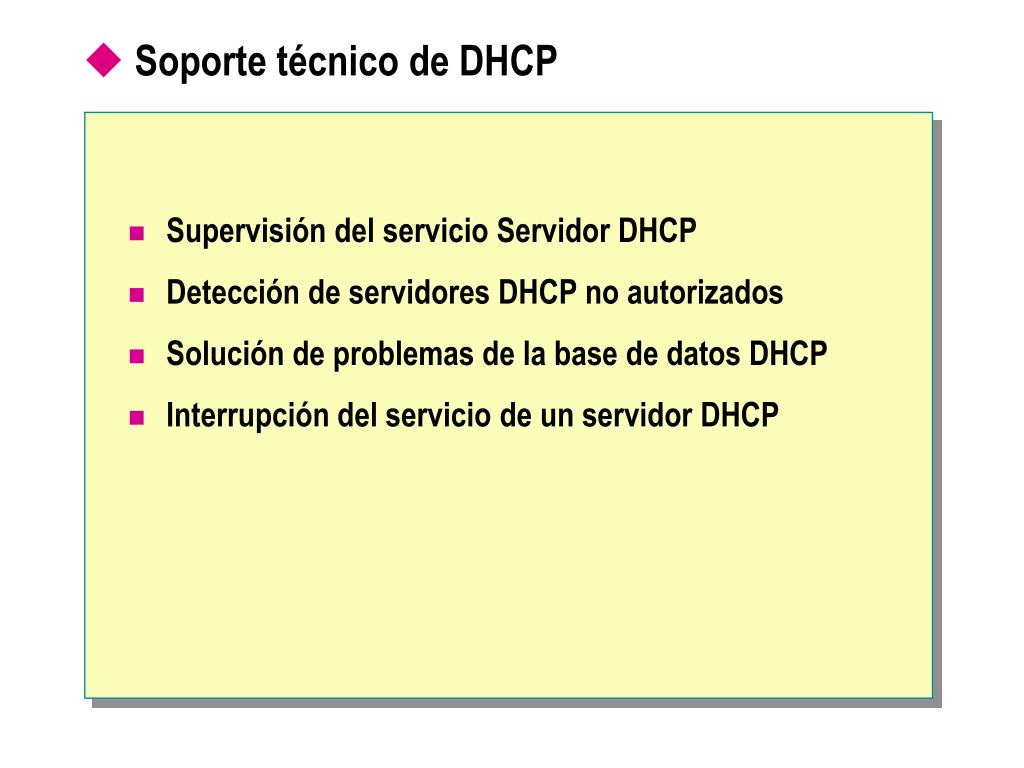

21. Soporte técnico de DHCP • Supervisión del servicio Servidor DHCP • Detección de servidores DHCP no autorizados • Solución de problemas de la base de datos DHCP • Interrupción del servicio de un servidor DHCP

22. Supervisión del servicio Servidor DHCP Cuando se habilita el registro, el servidor DHCP crea unos archivos de registro llamados DhcpSrvLog.xxx.El servidor DHCPalmacena dichos archivos en el directorio de la base de datos DHCP. Dhcp Base de datos DHCP

23. Detección de servidores DHCP no autorizados • Utilidad de localización de servidores DHCP • Detecta los servidores DHCP • No autorizados • Autorizados

24. Solución de problemas de la base de datos DHCP Base de datos DHCP Almacenado %raízDelSistema%\system32\dhcp Copia deseguridad %raízDelSistema%\system32\dhcp\backup\jet\new

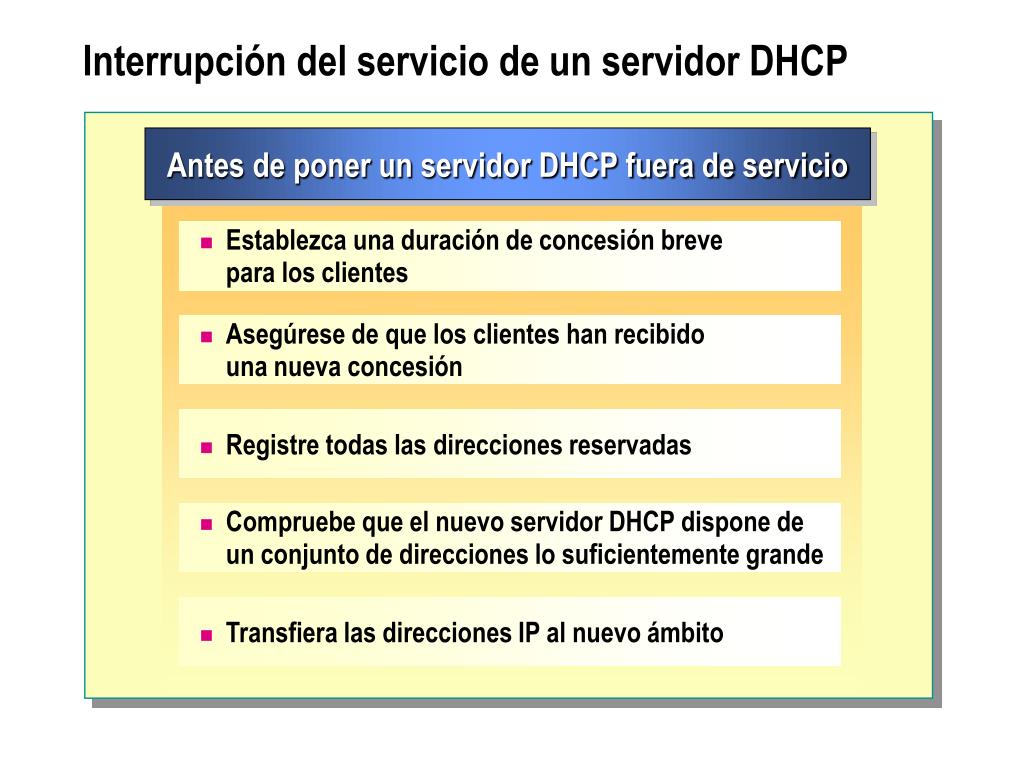

25. Interrupción del servicio de un servidor DHCP Antes de poner un servidor DHCP fuera de servicio • Establezca una duración de concesión breve para los clientes • Asegúrese de que los clientes han recibido una nueva concesión • Registre todas las direcciones reservadas • Compruebe que el nuevo servidor DHCP dispone de un conjunto de direcciones lo suficientemente grande • Transfiera las direcciones IP al nuevo ámbito

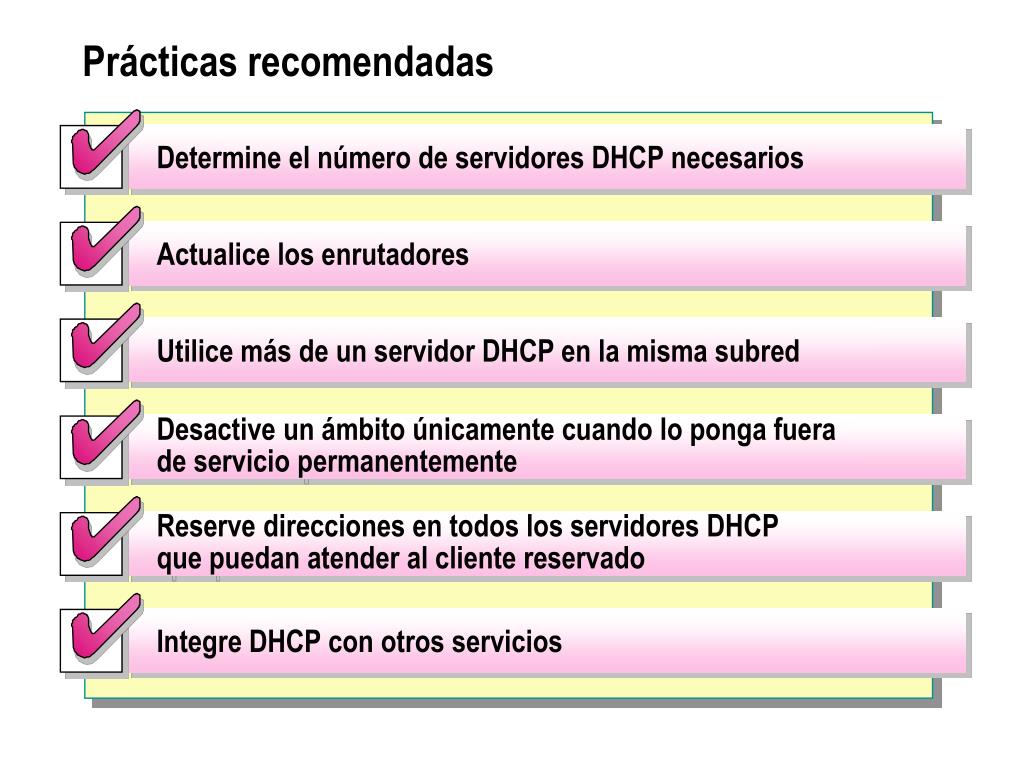

26. Prácticas recomendadas Determine el número de servidores DHCP necesarios Actualice los enrutadores Utilice más de un servidor DHCP en la misma subred Desactive un ámbito únicamente cuando lo ponga fuera de servicio permanentemente Reserve direcciones en todos los servidores DHCP que puedan atender al cliente reservado Integre DHCP con otros servicios
