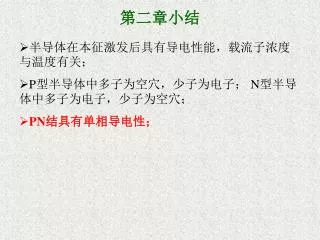

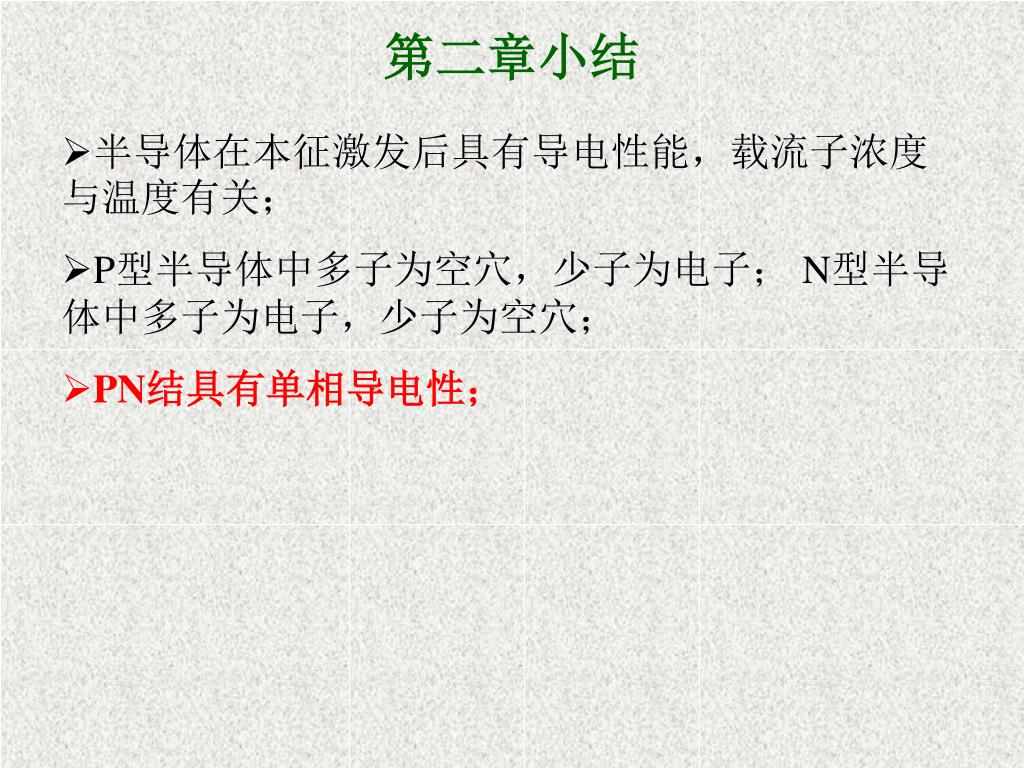

第二章小结

  • 半导体在本征激发后具有导电性能,载流子浓度与温度有关;

  • P型半导体中多子为空穴,少子为电子; N型半导体中多子为电子,少子为空穴;

  • PN结具有单相导电性;

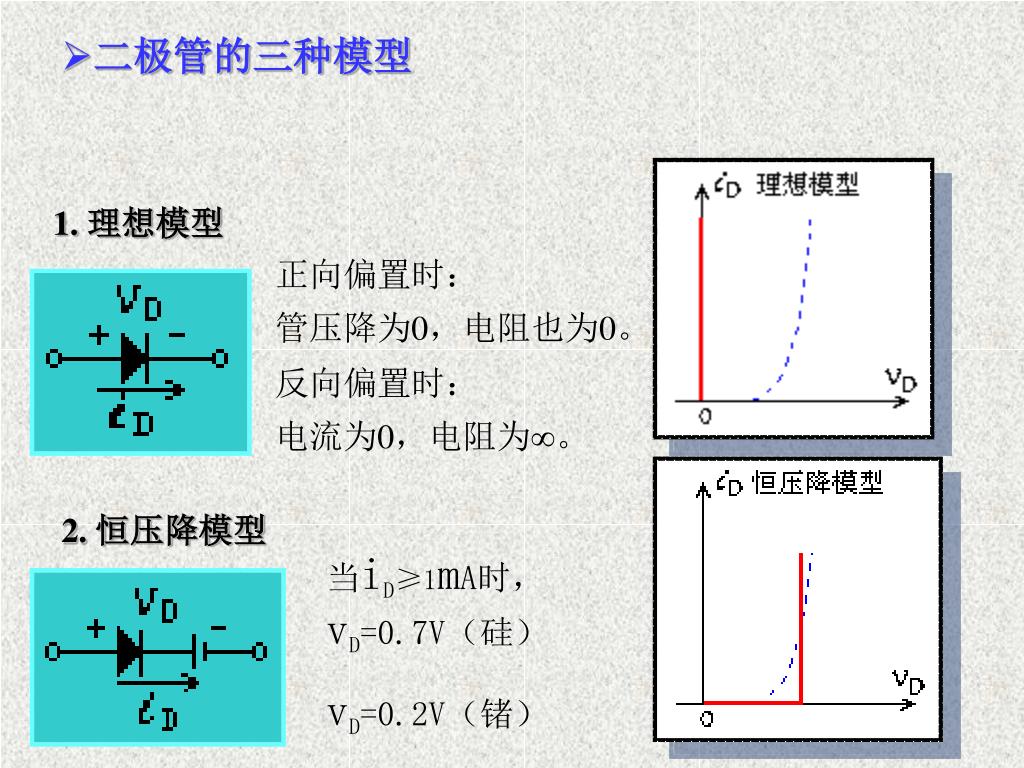

1. 理想模型

正向偏置时:

管压降为0,电阻也为0。

反向偏置时:

电流为0,电阻为∞。

2. 恒压降模型

当iD≥1mA时, vD=0.7V(硅)

vD=0.2V(锗)

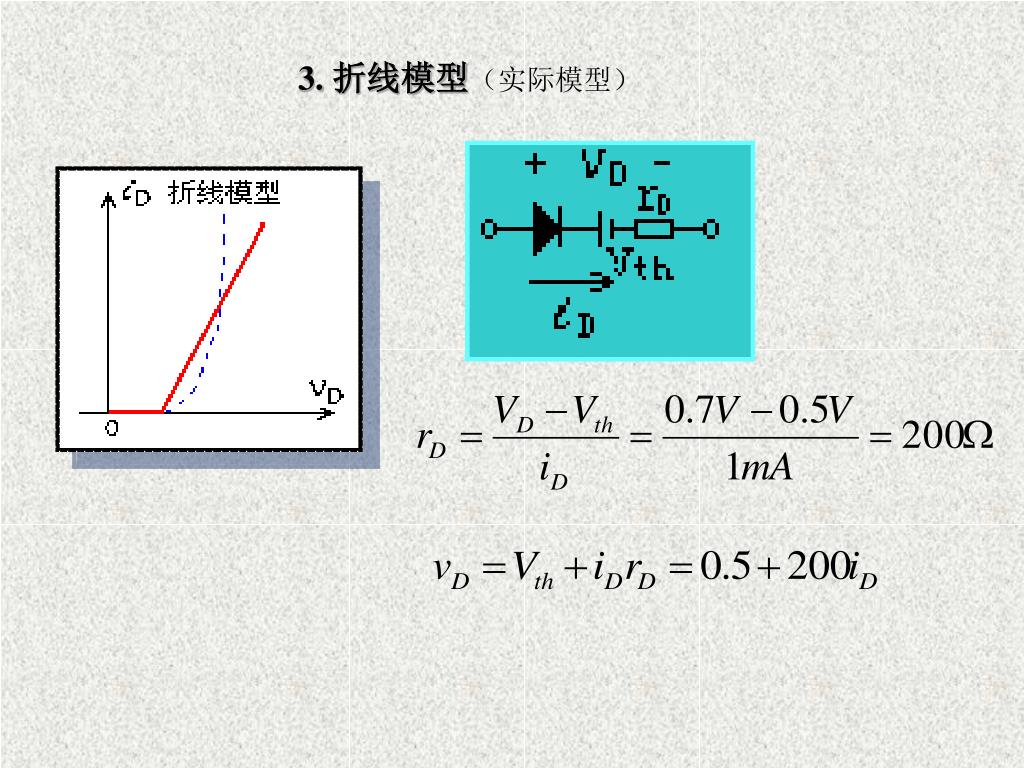

3. 折线模型(实际模型)

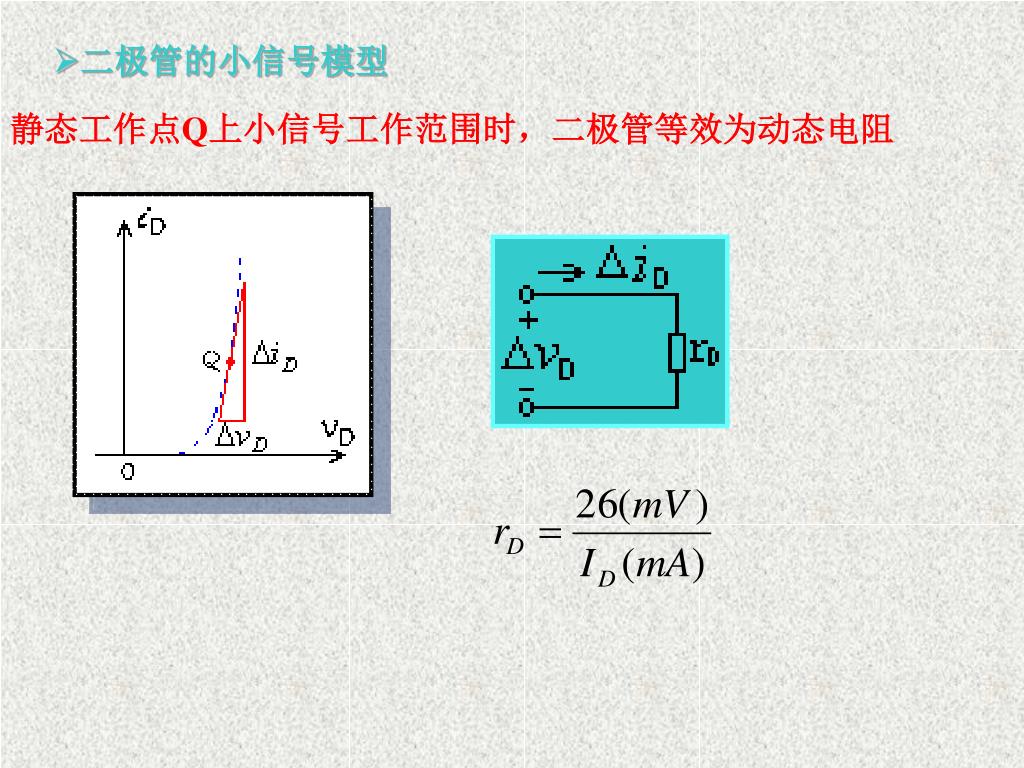

静态工作点Q上小信号工作范围时,二极管等效为动态电阻

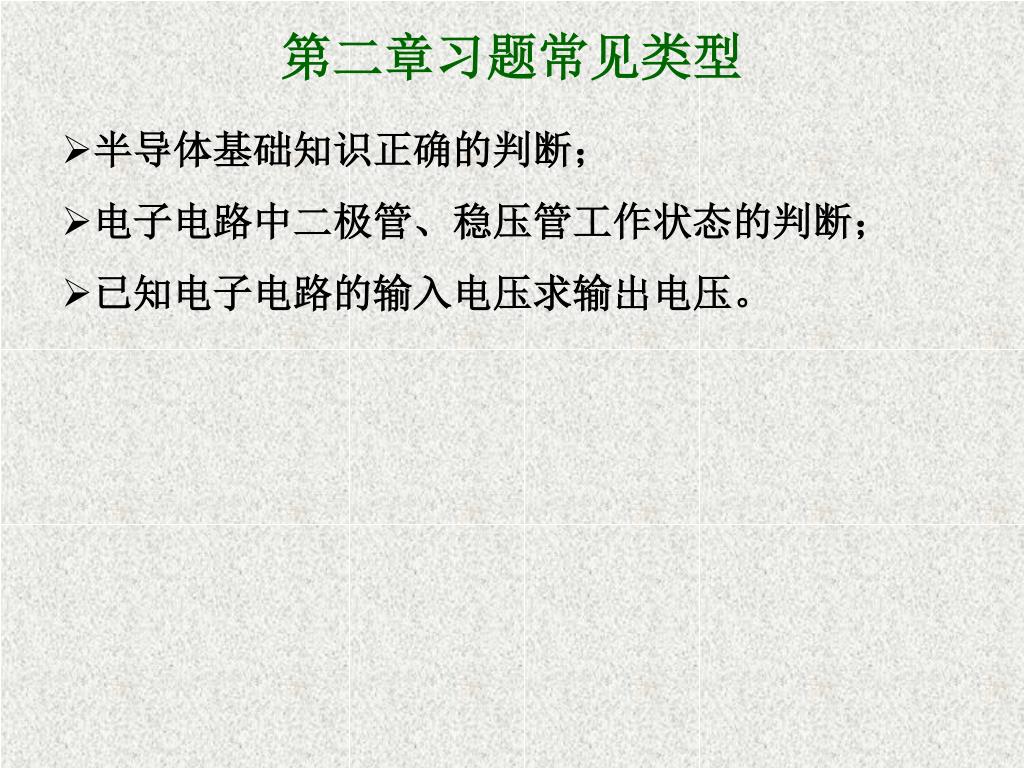

第二章习题常见类型

  • 半导体基础知识正确的判断;

  • 电子电路中二极管、稳压管工作状态的判断;

  • 已知电子电路的输入电压求输出电压。

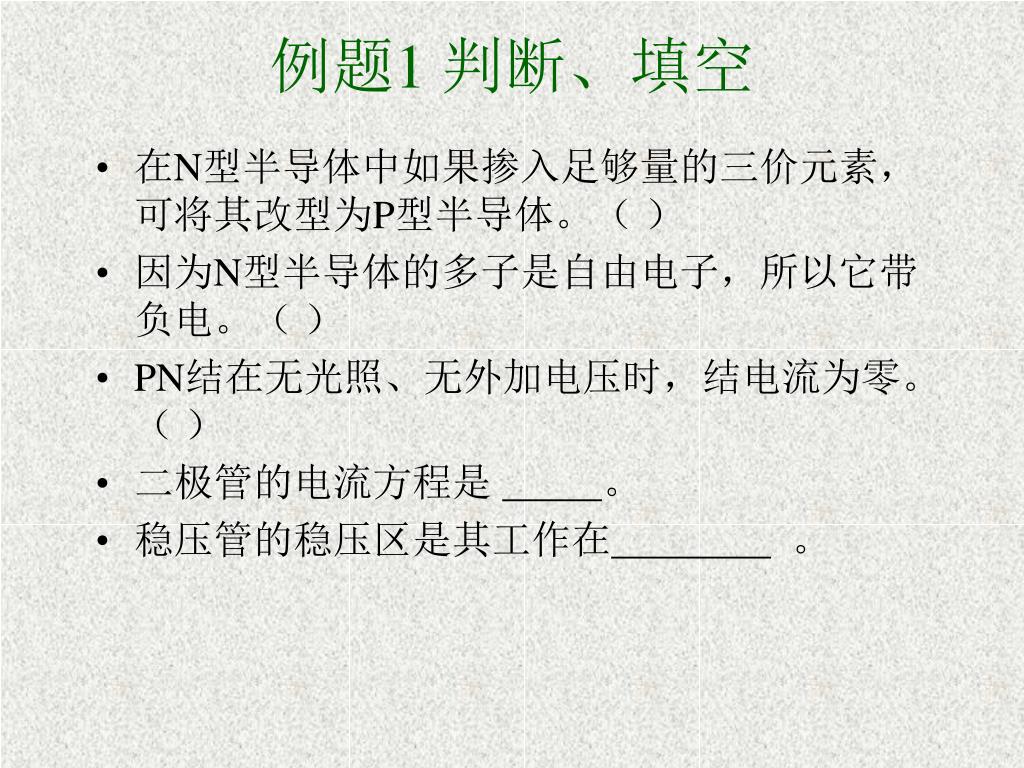

例题1 判断、填空

  • 在N型半导体中如果掺入足够量的三价元素,可将其改型为P型半导体。( )

  • 因为N型半导体的多子是自由电子,所以它带负电。( )

  • PN结在无光照、无外加电压时,结电流为零。( )

  • 二极管的电流方程是 。

  • 稳压管的稳压区是其工作在 。

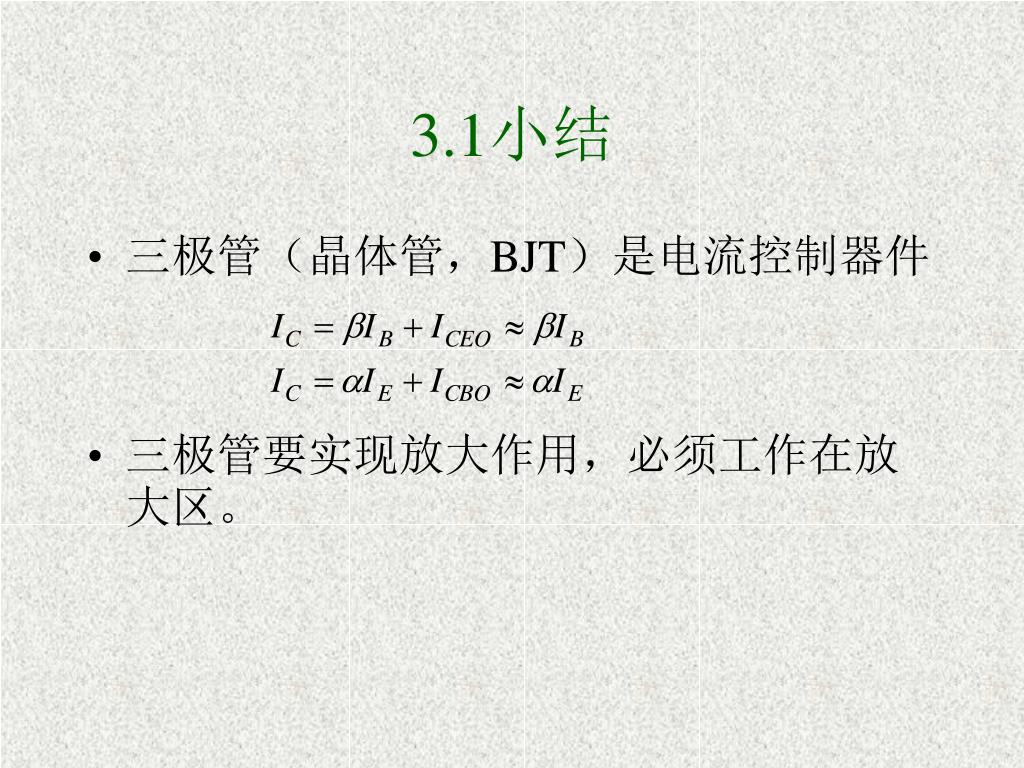

3.1小结

  • 三极管(晶体管,BJT)是电流控制器件

  • 三极管要实现放大作用,必须工作在放大区。

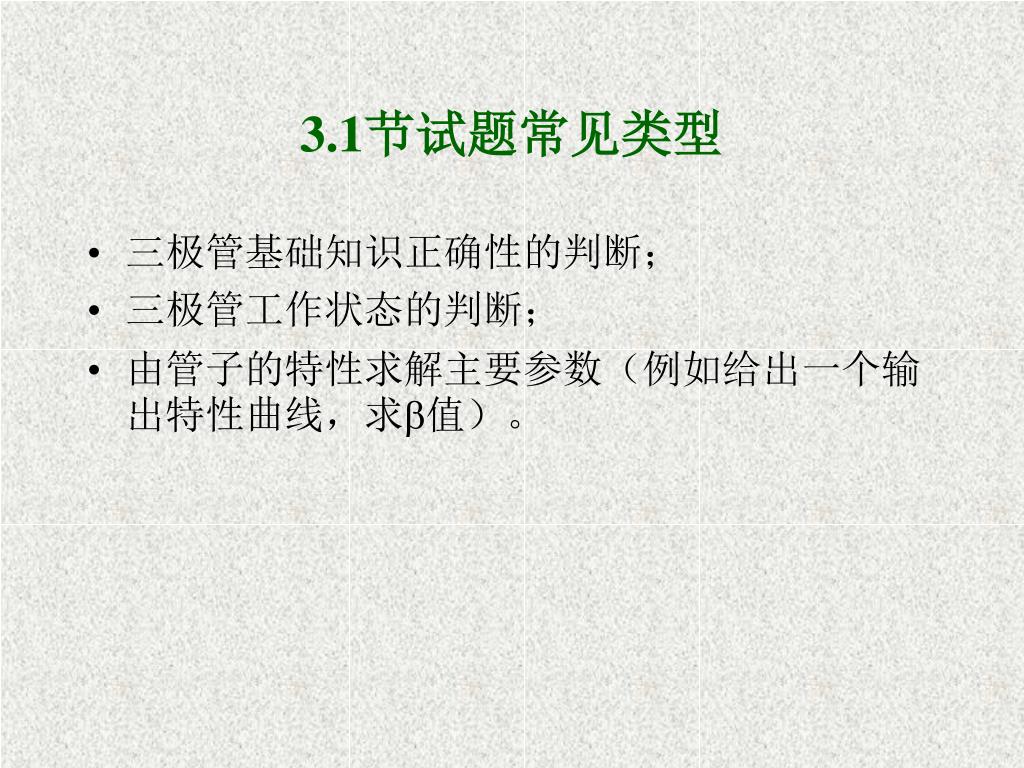

3.1节试题常见类型

  • 三极管基础知识正确性的判断;

  • 三极管工作状态的判断;

  • 由管子的特性求解主要参数(例如给出一个输出特性曲线,求值)。


例题

1,三极管在放大区时的集电极电流是由多子漂移形成的?( )

2,当三极管工作在放大区时,发射结电压为偏置,集电结电压为 偏置。


12V

12V

12V

11.3V

3.7V

15V

0V

3V

14.8V

判断依据:

1.在放大区,NPN管:VCVB>VE

PNP管: VCVB<VE

2.硅管:VBE=0.7V

锗管:VBE=-0.2V

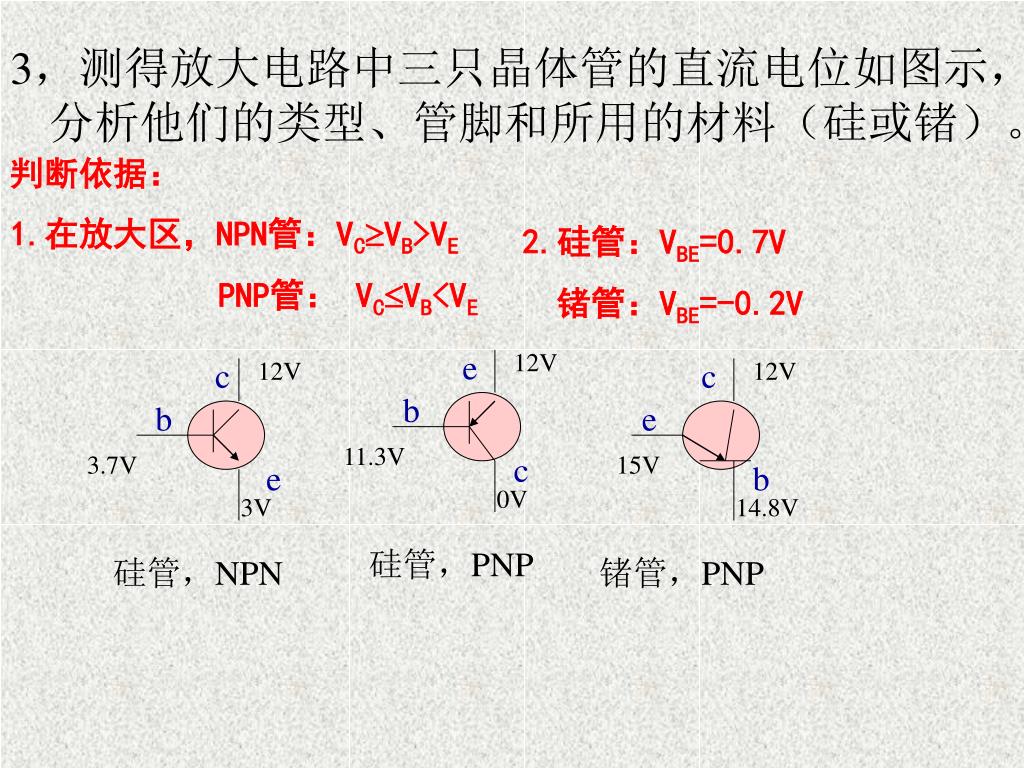

3,测得放大电路中三只晶体管的直流电位如图示,分析他们的类型、管脚和所用的材料(硅或锗)。

e

c

c

b

b

e

c

e

b

硅管,PNP

硅管,NPN

锗管,PNP


8V

12V

3.3V

3.7V

2V

3.7V

3V

3V

3V

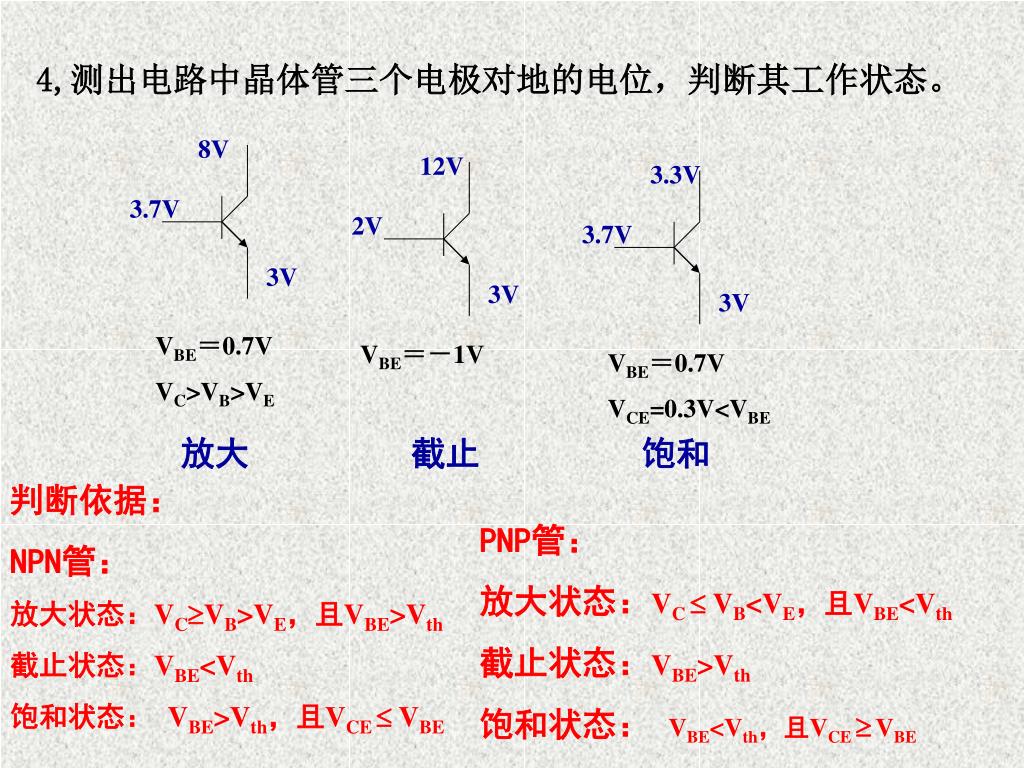

4,测出电路中晶体管三个电极对地的电位,判断其工作状态。

VBE=0.7V

VC>VB>VE

VBE=-1V

VBE=0.7V

VCE=0.3V<VBE

放大

截止

饱和

判断依据:

NPN管:

放大状态:VCVB>VE,且VBE>Vth

截止状态:VBE<Vth

饱和状态: VBE>Vth,且VCE  VBE

PNP管:

放大状态:VC  VB<VE,且VBE<Vth

截止状态:VBE>Vth

饱和状态: VBE<Vth,且VCE VBE


3 2 3 6

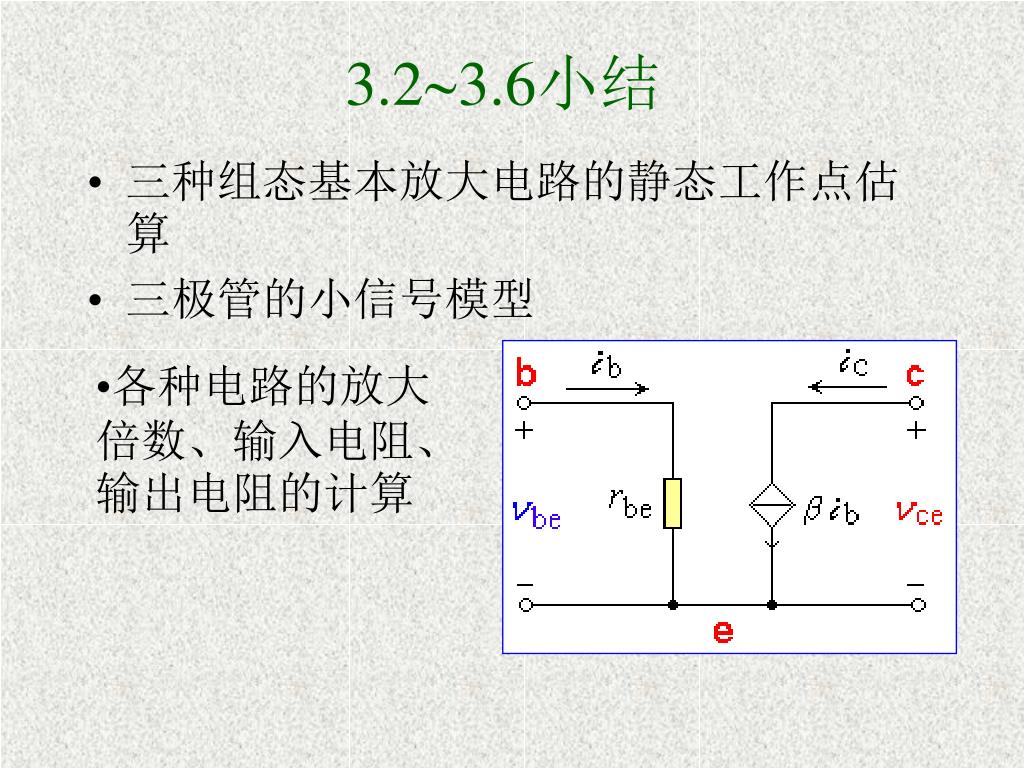

3.23.6小结

  • 三种组态基本放大电路的静态工作点估算

  • 三极管的小信号模型

  • 各种电路的放大倍数、输入电阻、输出电阻的计算


3 2 3 61

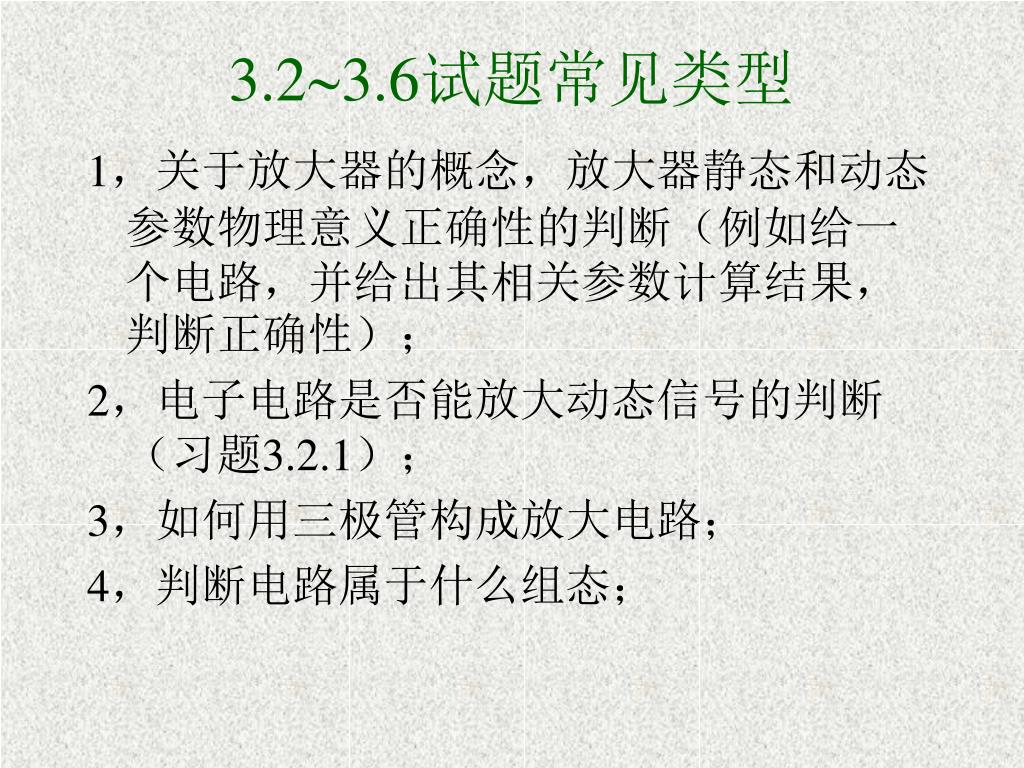

3.23.6试题常见类型

1,关于放大器的概念,放大器静态和动态参数物理意义正确性的判断(例如给一个电路,并给出其相关参数计算结果,判断正确性);

2,电子电路是否能放大动态信号的判断(习题3.2.1);

3,如何用三极管构成放大电路;

4,判断电路属于什么组态;

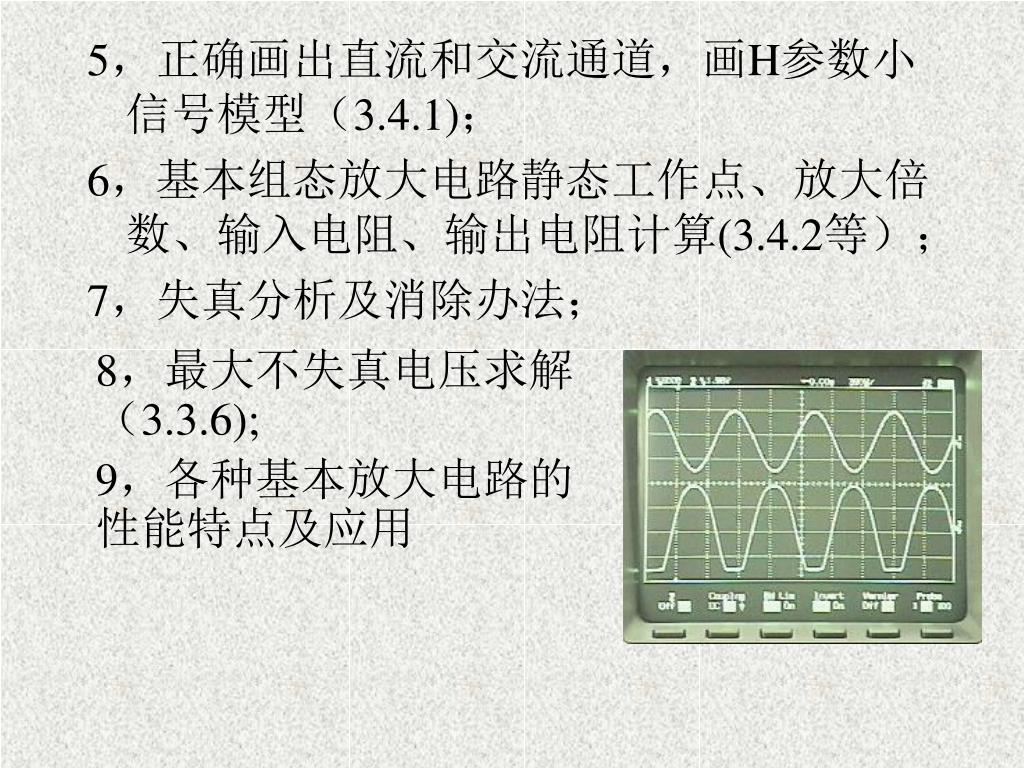

5,正确画出直流和交流通道,画H参数小信号模型(3.4.1);

6,基本组态放大电路静态工作点、放大倍数、输入电阻、输出电阻计算(3.4.2等);

7,失真分析及消除办法;

8,最大不失真电压求解(3.3.6);

9,各种基本放大电路的性能特点及应用

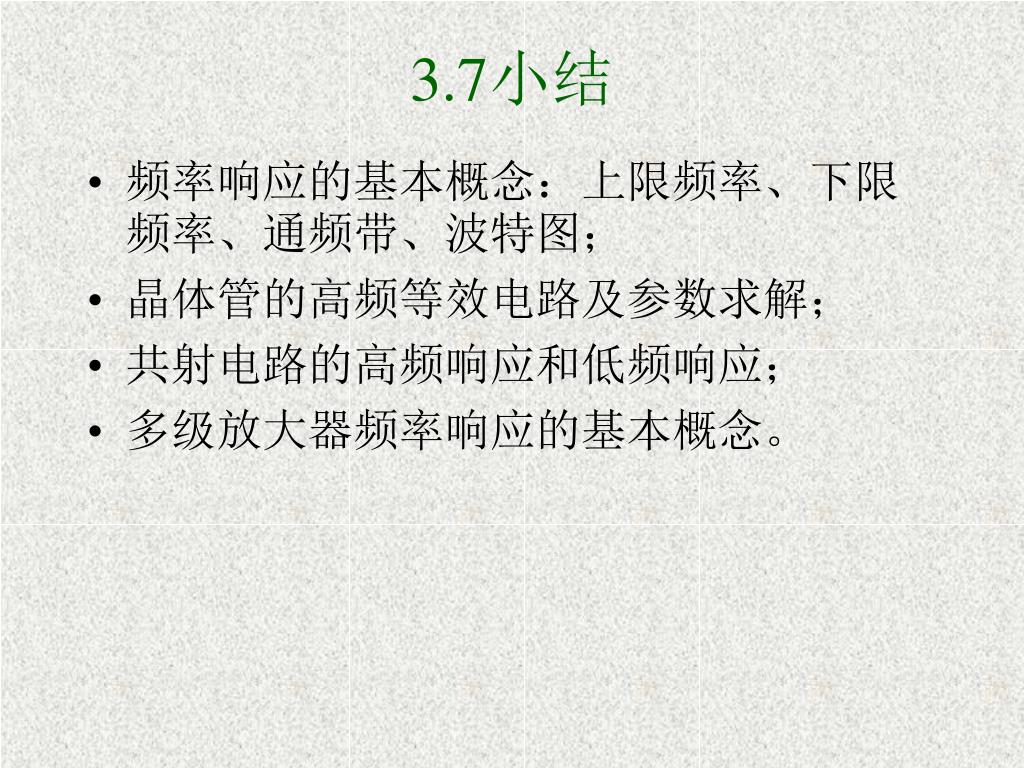

3.7小结

  • 频率响应的基本概念:上限频率、下限频率、通频带、波特图;

  • 晶体管的高频等效电路及参数求解;

  • 共射电路的高频响应和低频响应;

  • 多级放大器频率响应的基本概念。

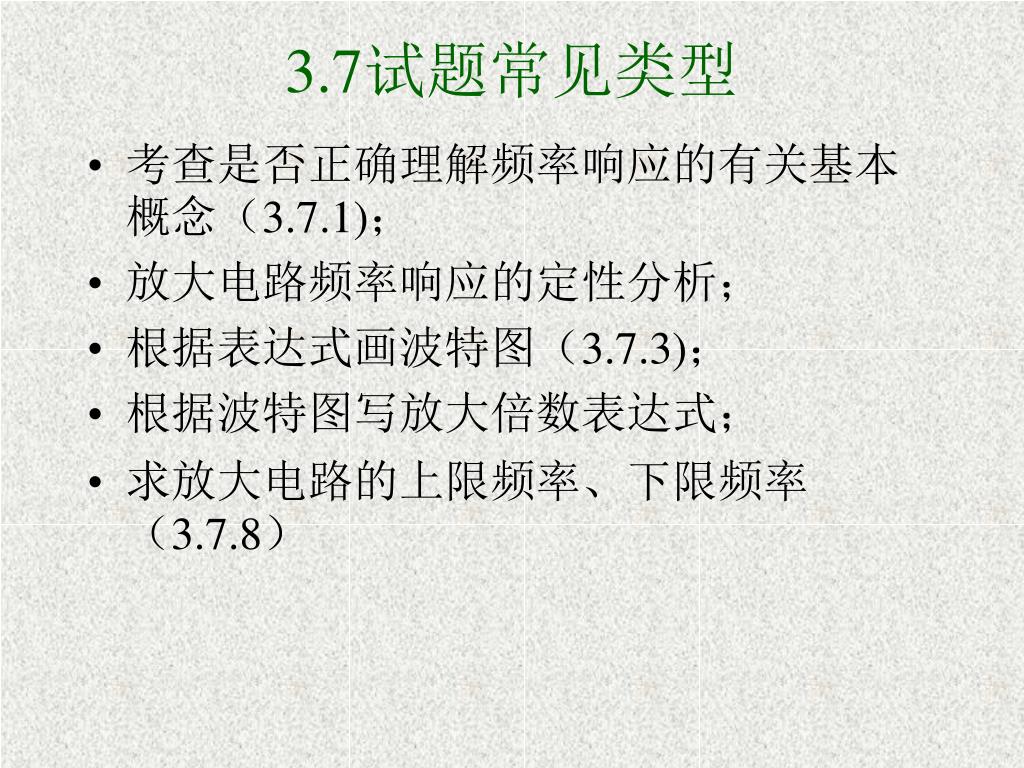

3.7试题常见类型

  • 考查是否正确理解频率响应的有关基本概念(3.7.1);

  • 放大电路频率响应的定性分析;

  • 根据表达式画波特图(3.7.3);

  • 根据波特图写放大倍数表达式;

  • 求放大电路的上限频率、下限频率(3.7.8)


例题:

  • 放大电路在高频信号作用时放大倍数数值下降的原因是,而低频信号作用时放大倍数数值下降的原因是。

    A. 耦合和旁路电容的存在

    B. 晶体管极间电容和分布电容的存在

    C. 晶体管的非线性特性

    D. 放大电路的静态工作点不合适

  • 当信号频率等于放大电路的上、下限频率时,放大倍数的值约下降到中频时的

    A. 0.5倍 B. 0.7倍 C. 0.9倍

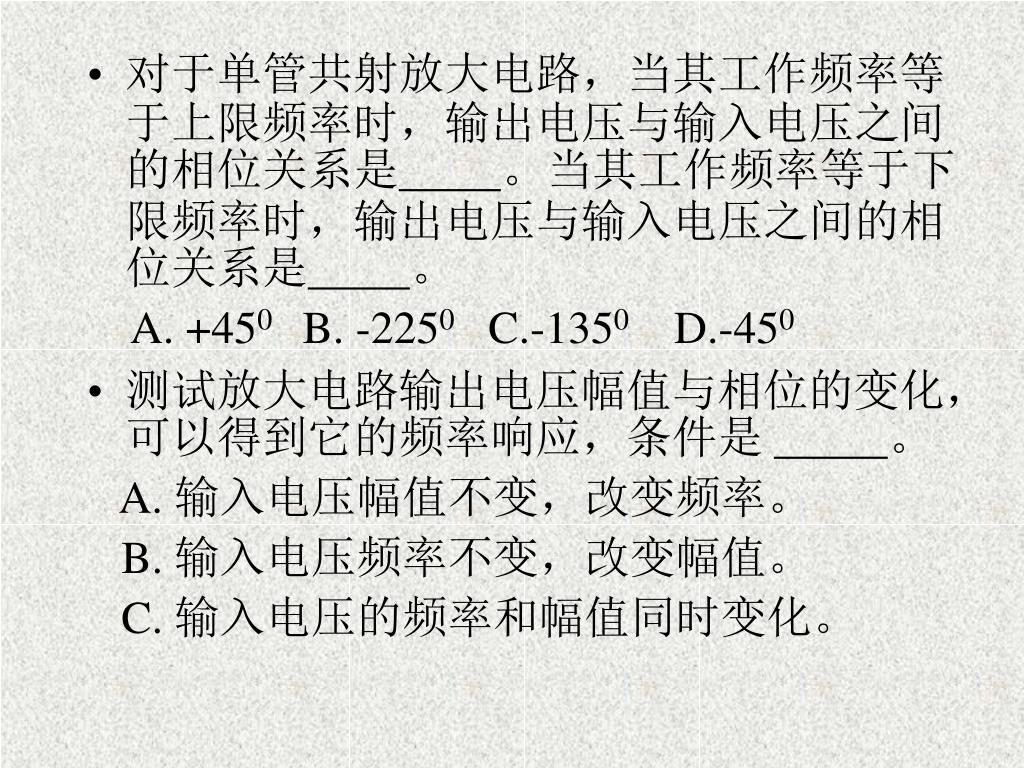

60对于单管共射放大电路,当其工作频率等于上限频率时,输出电压与输入电压之间的相位关系是

-20dB/十倍频

40

20dB/十倍频

-40dB/十倍频

20

10 101 102 103 104 105 f/Hz

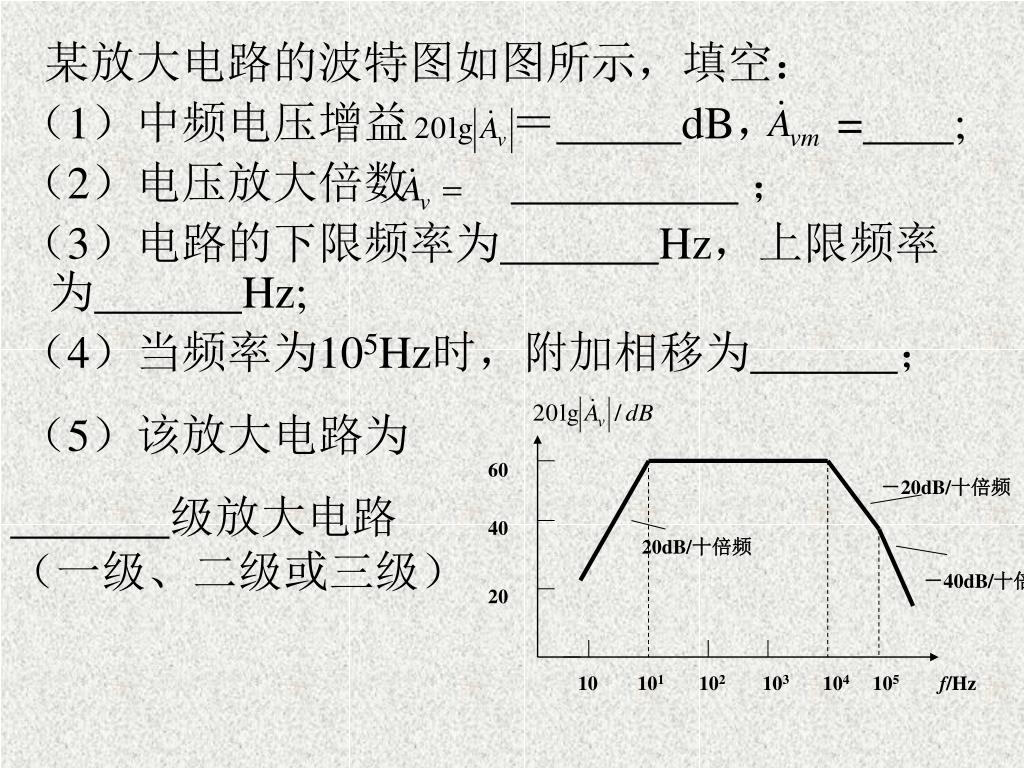

某放大电路的波特图如图所示,填空:

(1)中频电压增益 =dB, =;

(2)电压放大倍数 ;

(3)电路的下限频率为Hz,上限频率 为Hz;

(4)当频率为105Hz时,附加相移为;

(5)该放大电路为

级放大电路(一级、二级或三级)

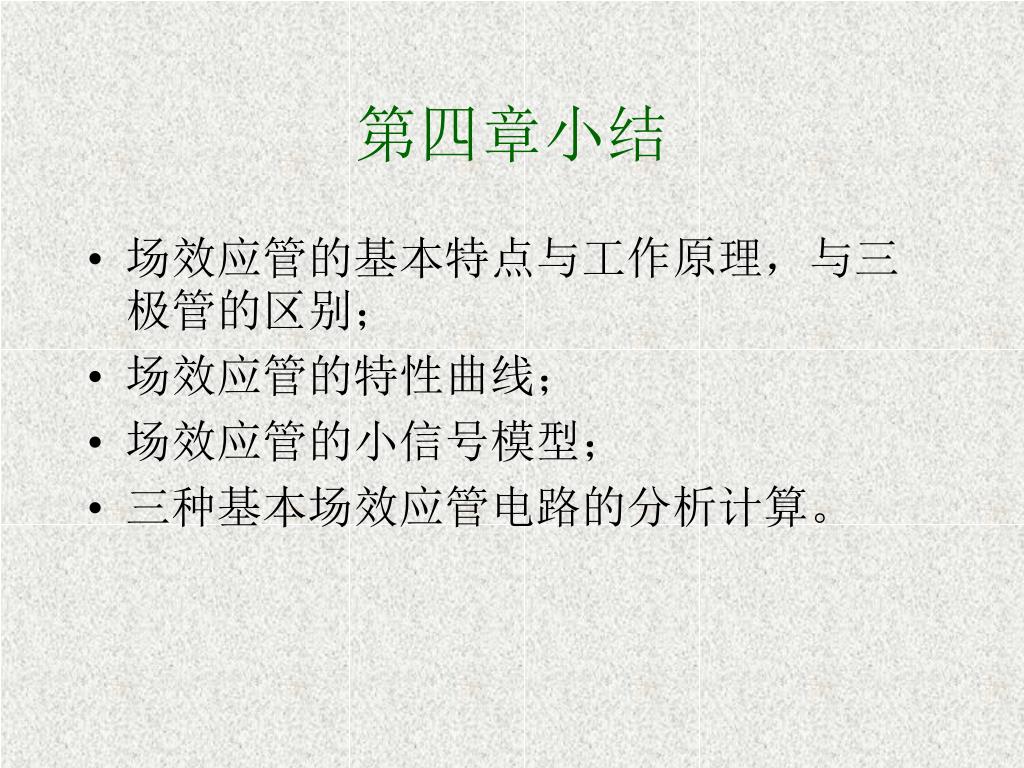

第四章小结对于单管共射放大电路,当其工作频率等于上限频率时,输出电压与输入电压之间的相位关系是

  • 场效应管的基本特点与工作原理,与三极管的区别;

  • 场效应管的特性曲线;

  • 场效应管的小信号模型;

  • 三种基本场效应管电路的分析计算。

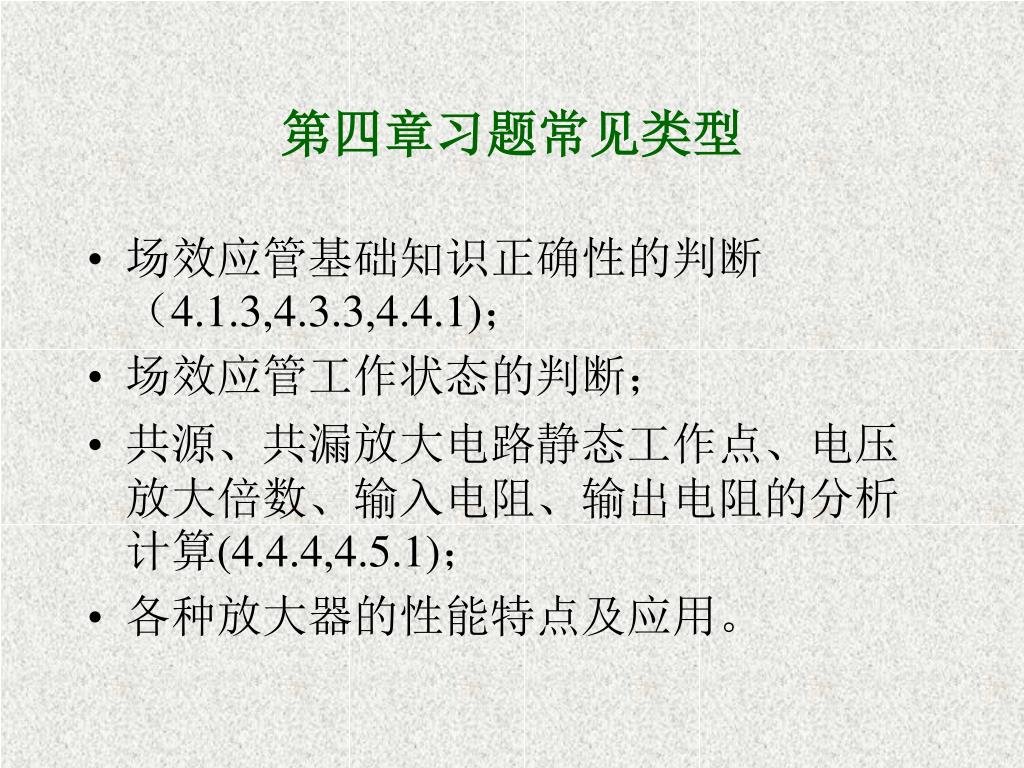

第四章习题常见类型对于单管共射放大电路,当其工作频率等于上限频率时,输出电压与输入电压之间的相位关系是

  • 场效应管基础知识正确性的判断(4.1.3,4.3.3,4.4.1);

  • 场效应管工作状态的判断;

  • 共源、共漏放大电路静态工作点、电压放大倍数、输入电阻、输出电阻的分析计算(4.4.4,4.5.1);

  • 各种放大器的性能特点及应用。

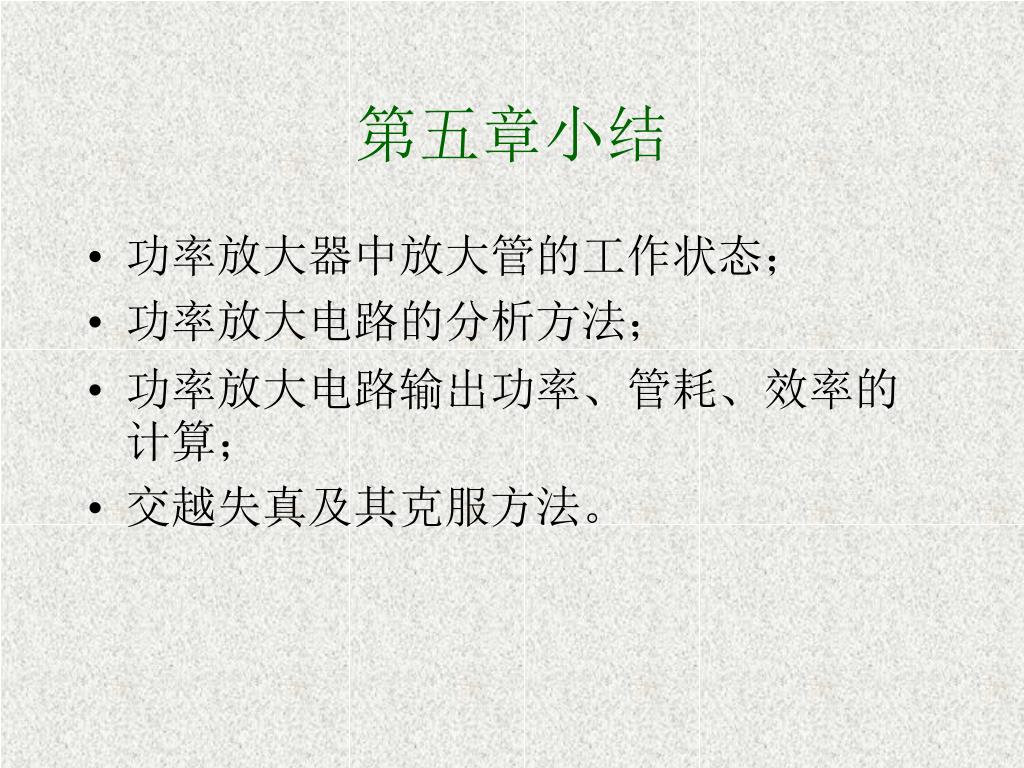

第五章小结对于单管共射放大电路,当其工作频率等于上限频率时,输出电压与输入电压之间的相位关系是

  • 功率放大器中放大管的工作状态;

  • 功率放大电路的分析方法;

  • 功率放大电路输出功率、管耗、效率的计算;

  • 交越失真及其克服方法。

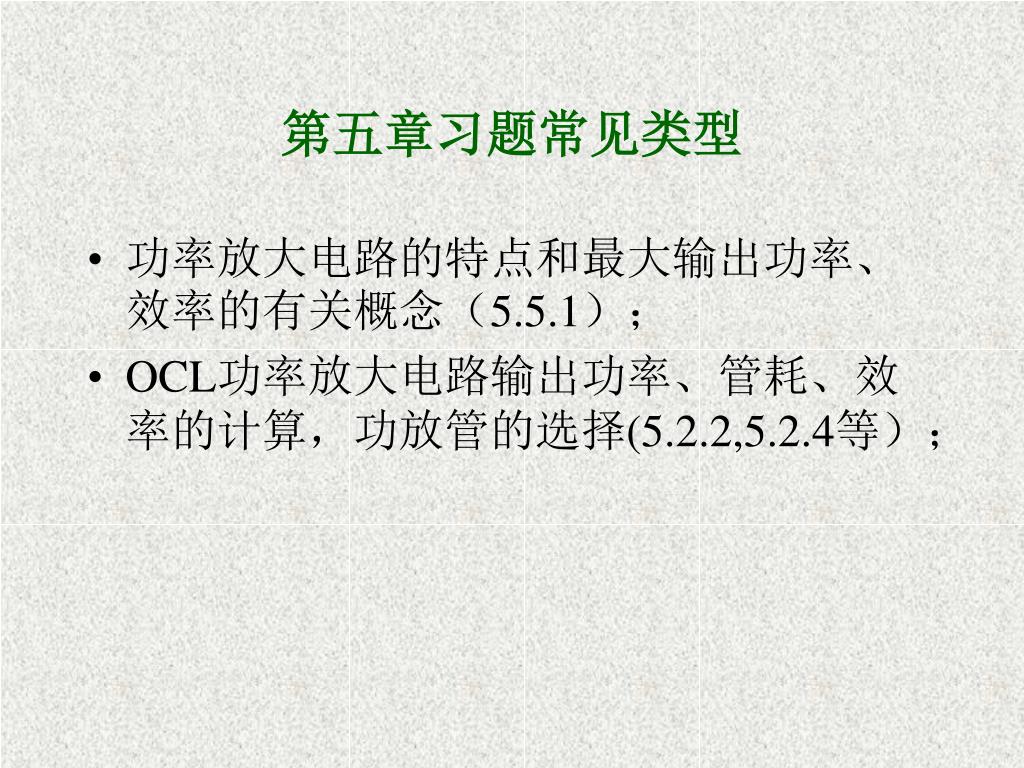

第五章习题常见类型对于单管共射放大电路,当其工作频率等于上限频率时,输出电压与输入电压之间的相位关系是

  • 功率放大电路的特点和最大输出功率、效率的有关概念(5.5.1);

  • OCL功率放大电路输出功率、管耗、效率的计算,功放管的选择(5.2.2,5.2.4等);

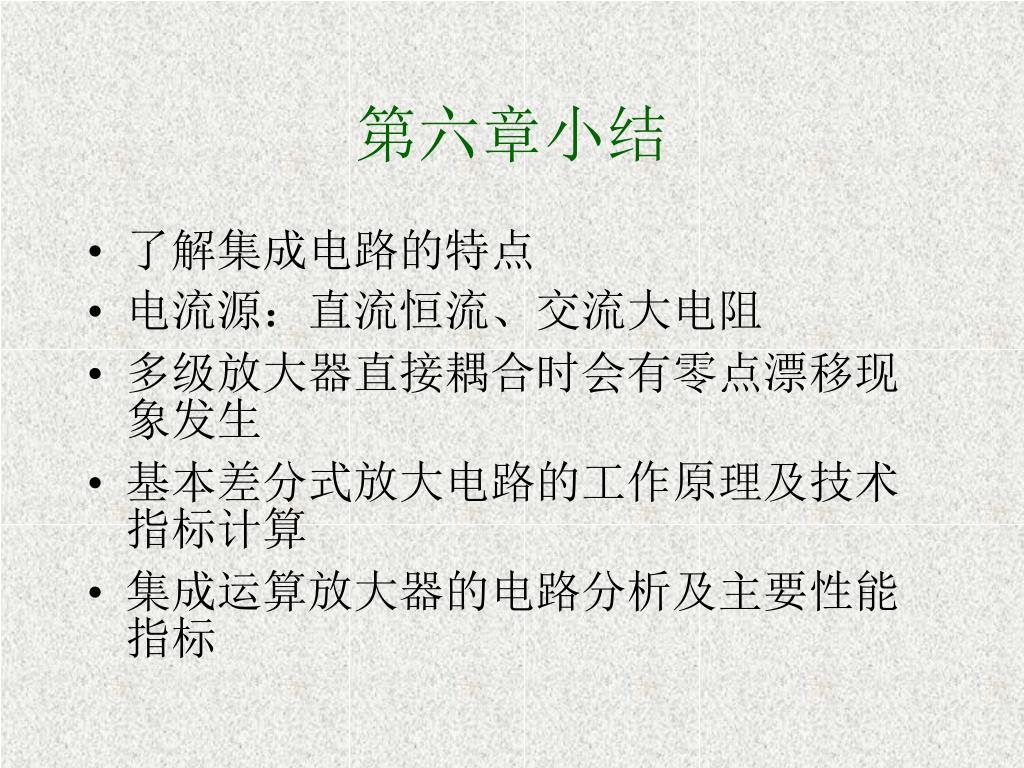

第六章小结对于单管共射放大电路,当其工作频率等于上限频率时,输出电压与输入电压之间的相位关系是

  • 了解集成电路的特点

  • 电流源:直流恒流、交流大电阻

  • 多级放大器直接耦合时会有零点漂移现象发生

  • 基本差分式放大电路的工作原理及技术指标计算

  • 集成运算放大器的电路分析及主要性能指标


第六章习题常见类型对于单管共射放大电路,当其工作频率等于上限频率时,输出电压与输入电压之间的相位关系是

  • 基本概念题

  • 差分放大电路的分析计算(6.2.2,6.2.5,6.2.7)

  • 分析电流源电路及其应用电路(6.1.2)

  • 多级放大器分析计算(6.2.9)

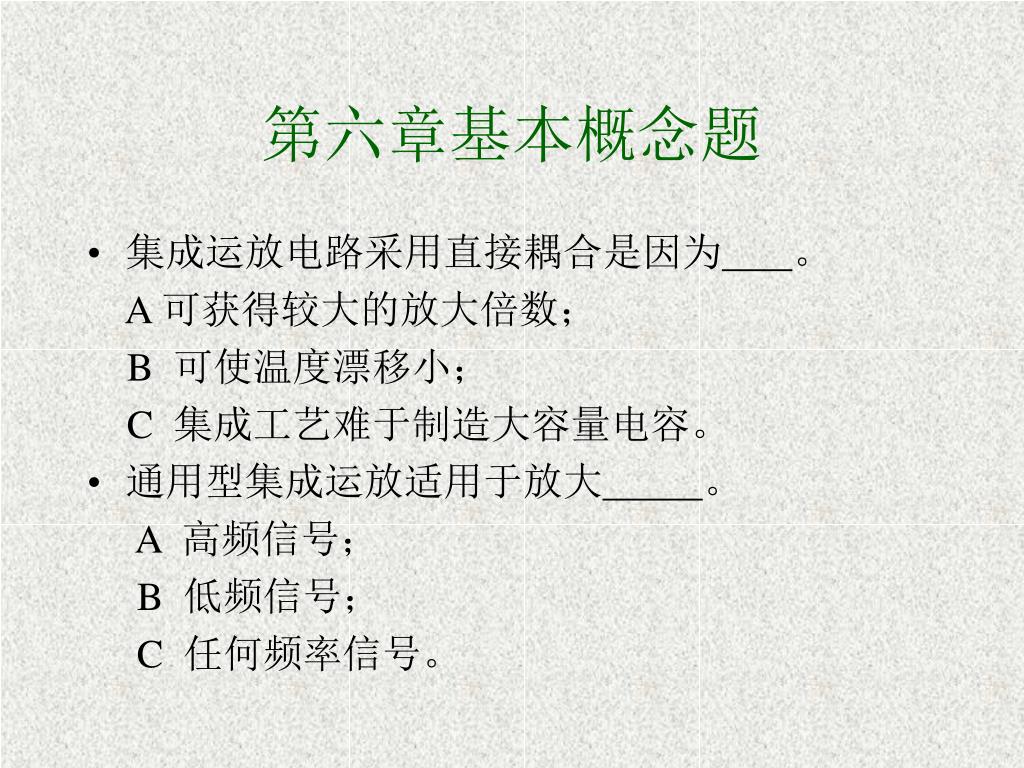

第六章基本概念题对于单管共射放大电路,当其工作频率等于上限频率时,输出电压与输入电压之间的相位关系是

  • 集成运放电路采用直接耦合是因为。

    A 可获得较大的放大倍数;

    B 可使温度漂移小;

    C 集成工艺难于制造大容量电容。

  • 通用型集成运放适用于放大。

    A 高频信号;

    B 低频信号;

    C 任何频率信号。

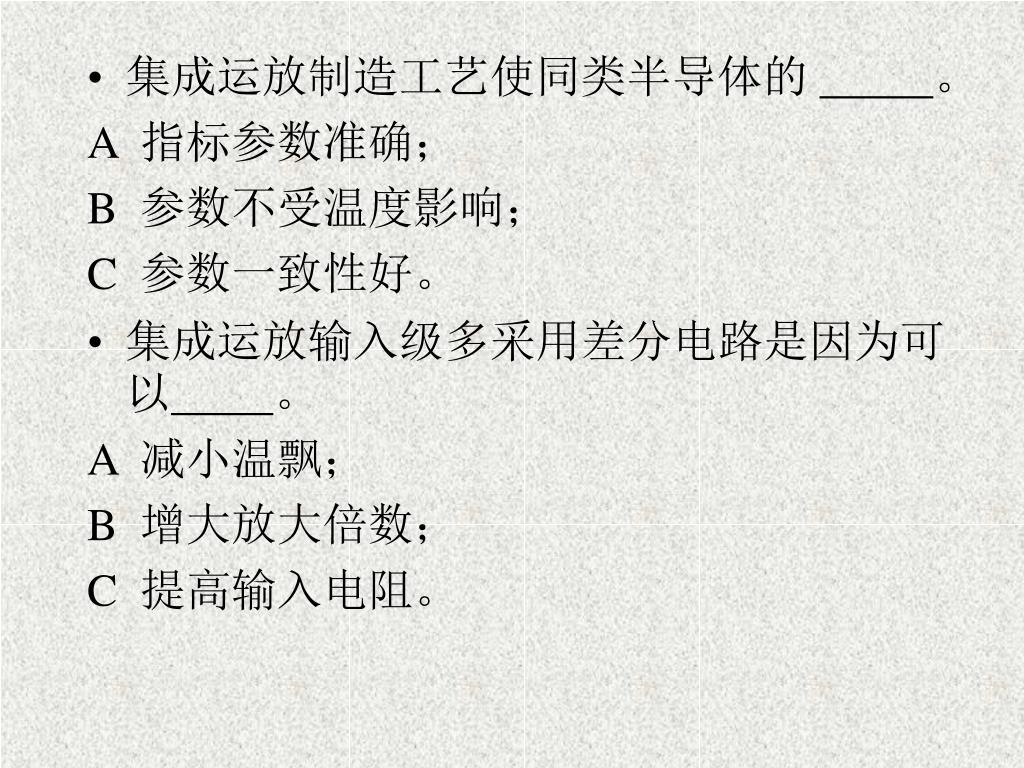

  • 集成运放制造工艺使同类半导体的 对于单管共射放大电路,当其工作频率等于上限频率时,输出电压与输入电压之间的相位关系是。

    A 指标参数准确;

    B 参数不受温度影响;

    C 参数一致性好。

  • 集成运放输入级多采用差分电路是因为可以。

    A 减小温飘;

    B 增大放大倍数;

    C 提高输入电阻。

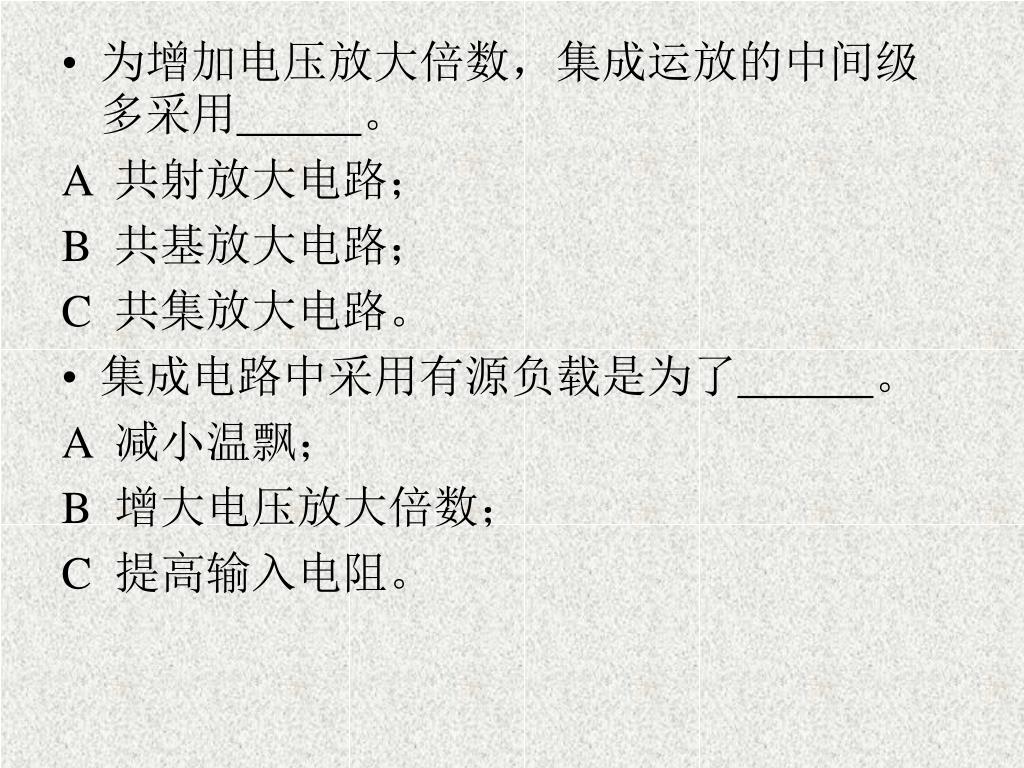

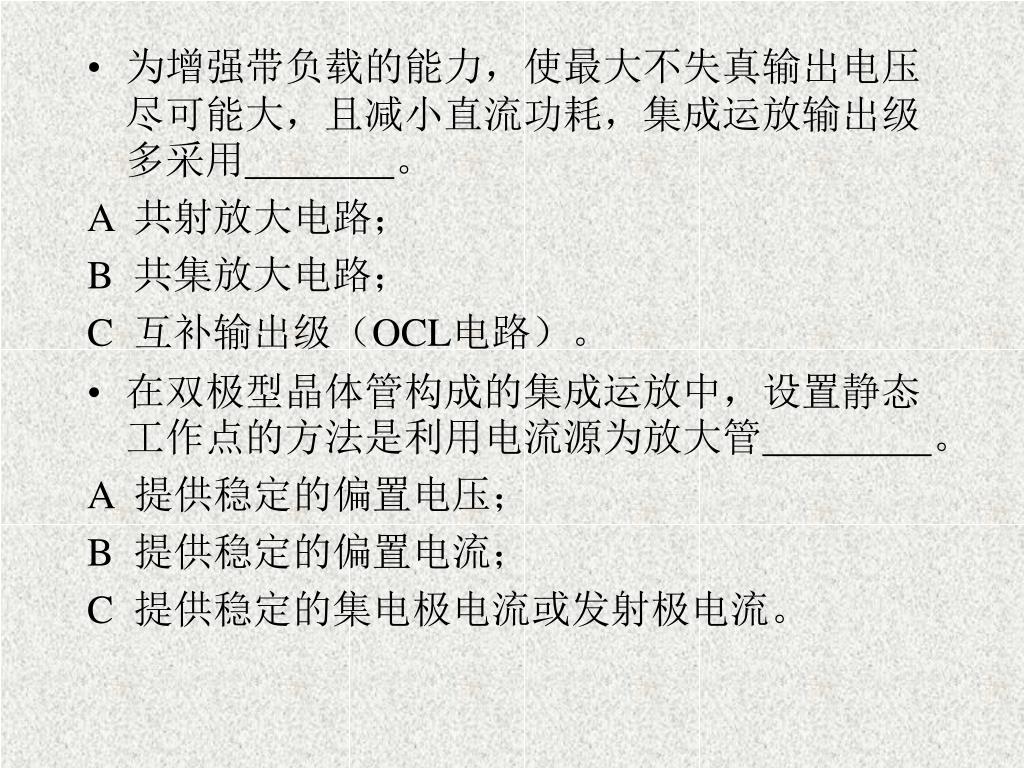

  • 为增加电压放大倍数,集成运放的中间级多采用为增加电压放大倍数,集成运放的中间级多采用。

    A 共射放大电路;

    B 共基放大电路;

    C 共集放大电路。

  • 集成电路中采用有源负载是为了。

    A 减小温飘;

    B 增大电压放大倍数;

    C 提高输入电阻。

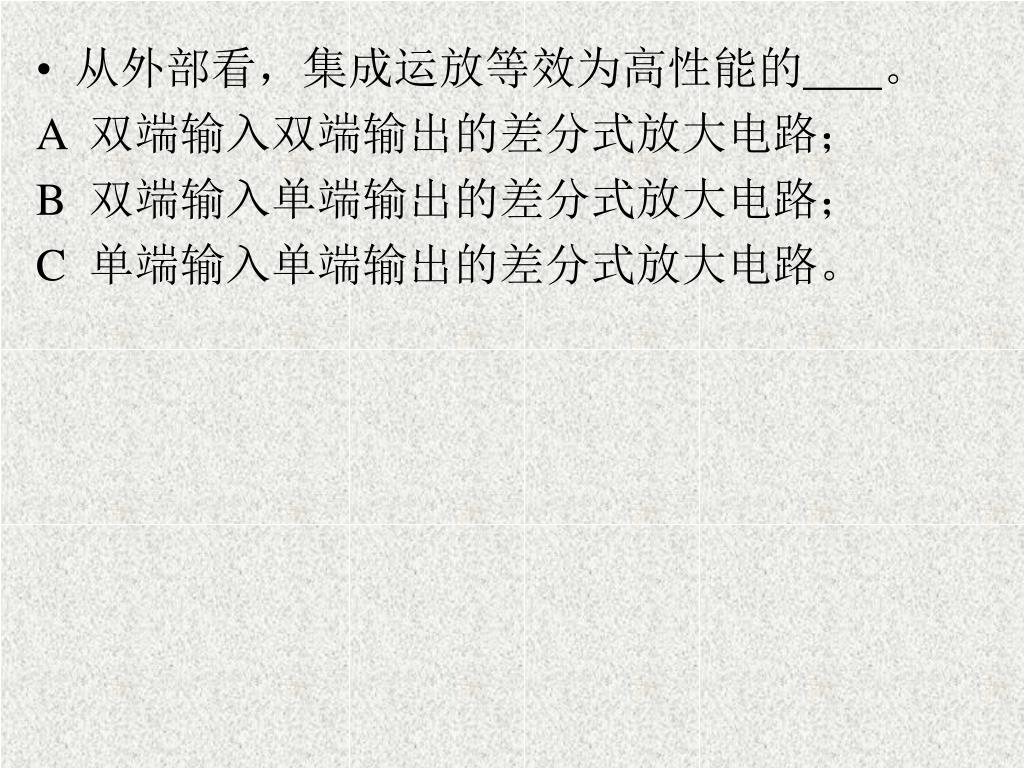

  • 从外部看,集成运放等效为高性能的为增强带负载的能力,使最大不失真输出电压尽可能大,且减小直流功耗,集成运放输出级多采用。

    A 双端输入双端输出的差分式放大电路;

    B 双端输入单端输出的差分式放大电路;

    C 单端输入单端输出的差分式放大电路。

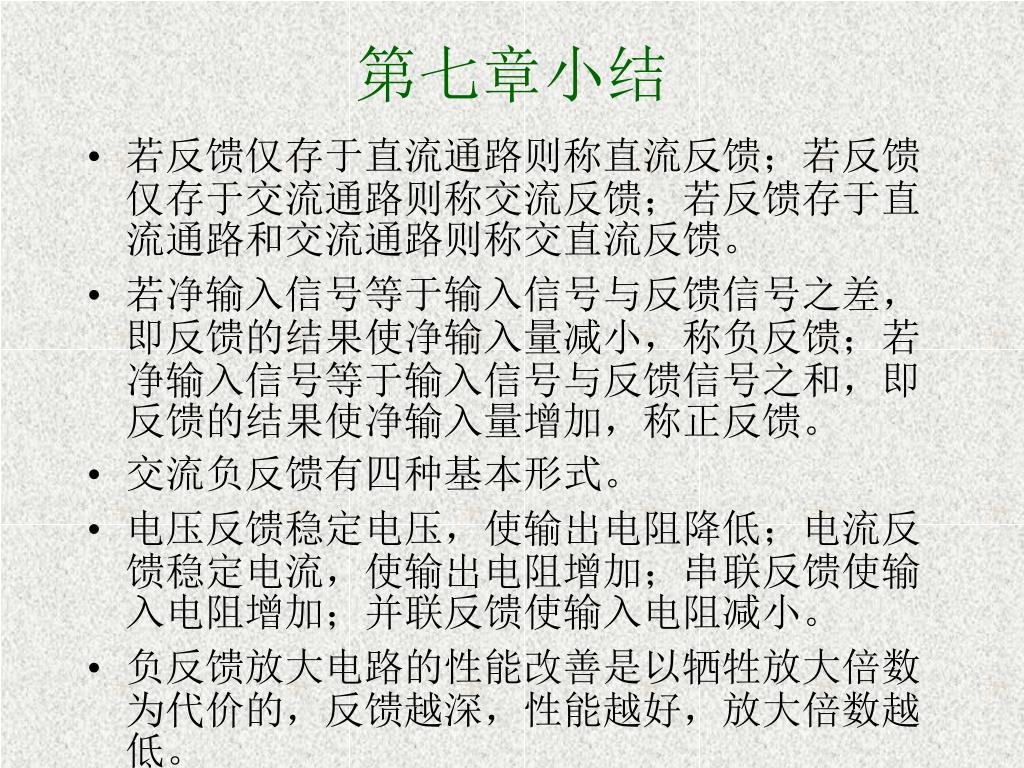

第七章小结为增强带负载的能力,使最大不失真输出电压尽可能大,且减小直流功耗,集成运放输出级多采用

  • 若反馈仅存于直流通路则称直流反馈;若反馈仅存于交流通路则称交流反馈;若反馈存于直流通路和交流通路则称交直流反馈。

  • 若净输入信号等于输入信号与反馈信号之差,即反馈的结果使净输入量减小,称负反馈;若净输入信号等于输入信号与反馈信号之和,即反馈的结果使净输入量增加,称正反馈。

  • 交流负反馈有四种基本形式。

  • 电压反馈稳定电压,使输出电阻降低;电流反馈稳定电流,使输出电阻增加;串联反馈使输入电阻增加;并联反馈使输入电阻减小。

  • 负反馈放大电路的性能改善是以牺牲放大倍数为代价的,反馈越深,性能越好,放大倍数越低。

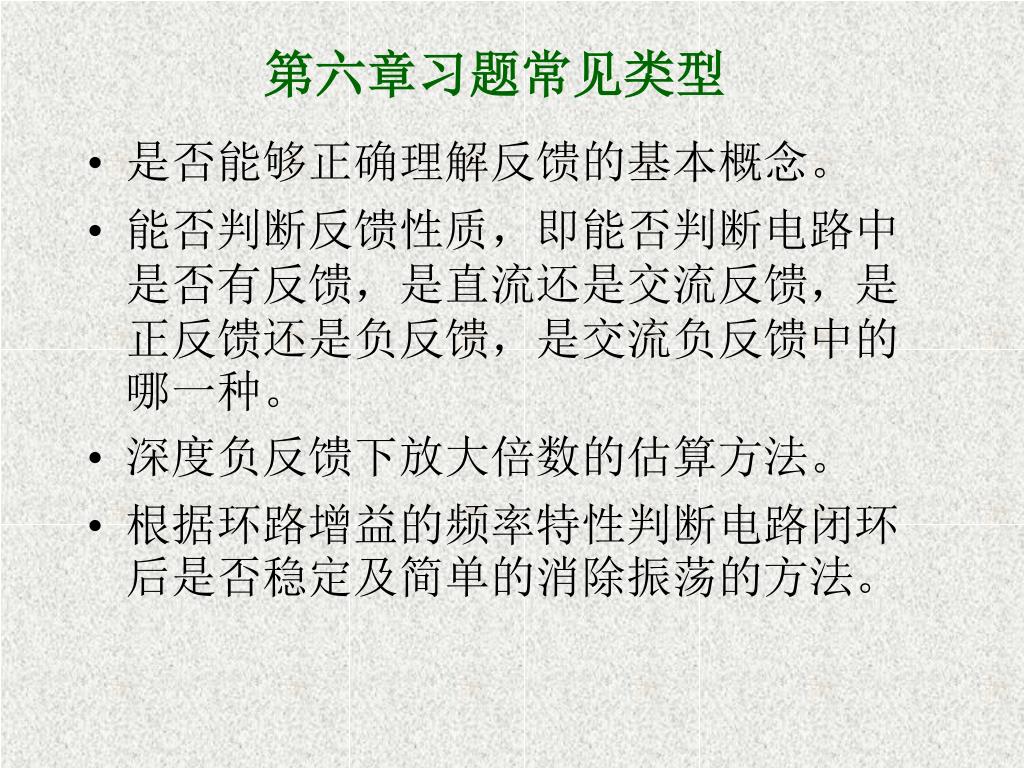

第六章习题常见类型为增强带负载的能力,使最大不失真输出电压尽可能大,且减小直流功耗,集成运放输出级多采用

  • 是否能够正确理解反馈的基本概念。

  • 能否判断反馈性质,即能否判断电路中是否有反馈,是直流还是交流反馈,是正反馈还是负反馈,是交流负反馈中的哪一种。

  • 深度负反馈下放大倍数的估算方法。

  • 根据环路增益的频率特性判断电路闭环后是否稳定及简单的消除振荡的方法。

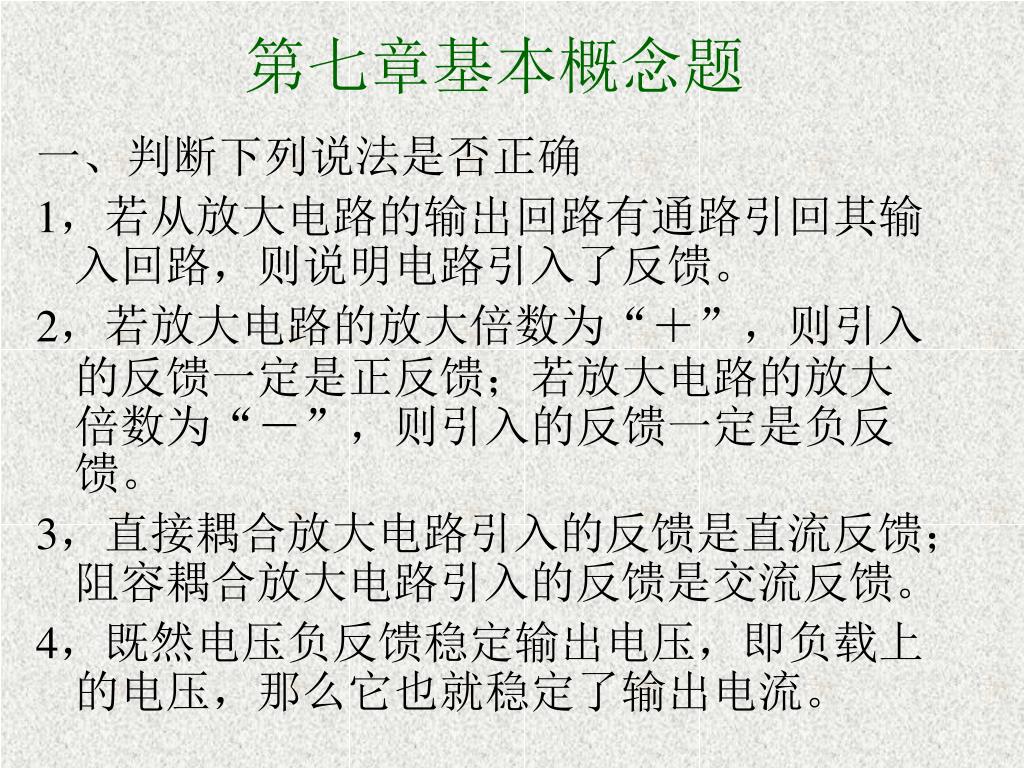

第七章基本概念题为增强带负载的能力,使最大不失真输出电压尽可能大,且减小直流功耗,集成运放输出级多采用

一、判断下列说法是否正确

1,若从放大电路的输出回路有通路引回其输入回路,则说明电路引入了反馈。

2,若放大电路的放大倍数为“+”,则引入的反馈一定是正反馈;若放大电路的放大倍数为“-”,则引入的反馈一定是负反馈。

3,直接耦合放大电路引入的反馈是直流反馈;阻容耦合放大电路引入的反馈是交流反馈。

4,既然电压负反馈稳定输出电压,即负载上的电压,那么它也就稳定了输出电流。

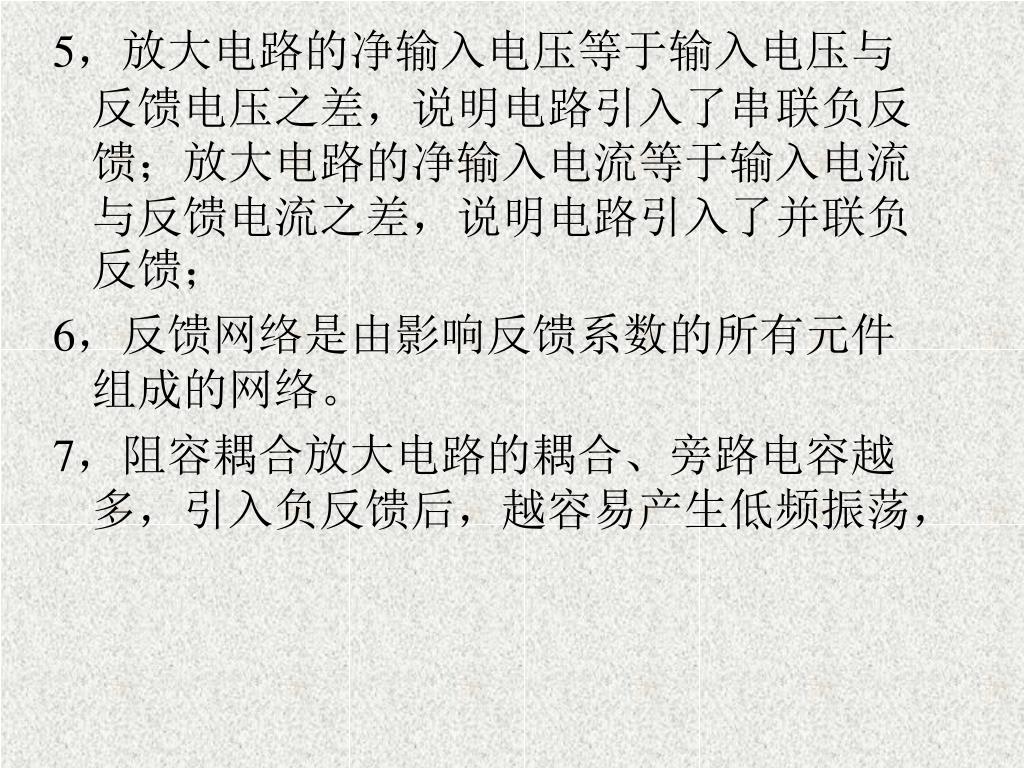

5,放大电路的净输入电压等于输入电压与反馈电压之差,说明电路引入了串联负反馈;放大电路的净输入电流等于输入电流与反馈电流之差,说明电路引入了并联负反馈;5,放大电路的净输入电压等于输入电压与反馈电压之差,说明电路引入了串联负反馈;放大电路的净输入电流等于输入电流与反馈电流之差,说明电路引入了并联负反馈;

6,反馈网络是由影响反馈系数的所有元件组成的网络。

7,阻容耦合放大电路的耦合、旁路电容越多,引入负反馈后,越容易产生低频振荡,


二、选择合适的答案填入空内5,放大电路的净输入电压等于输入电压与反馈电压之差,说明电路引入了串联负反馈;放大电路的净输入电流等于输入电流与反馈电流之差,说明电路引入了并联负反馈;

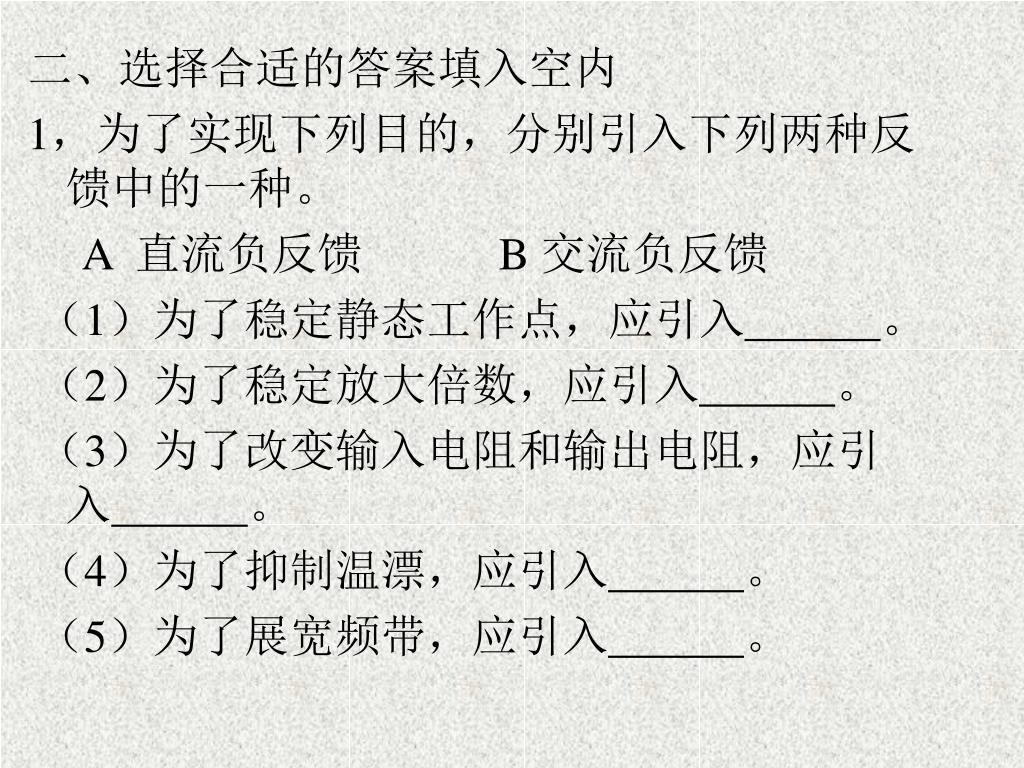

1,为了实现下列目的,分别引入下列两种反馈中的一种。

A 直流负反馈 B 交流负反馈

(1)为了稳定静态工作点,应引入。

(2)为了稳定放大倍数,应引入。

(3)为了改变输入电阻和输出电阻,应引入。

(4)为了抑制温漂,应引入。

(5)为了展宽频带,应引入。

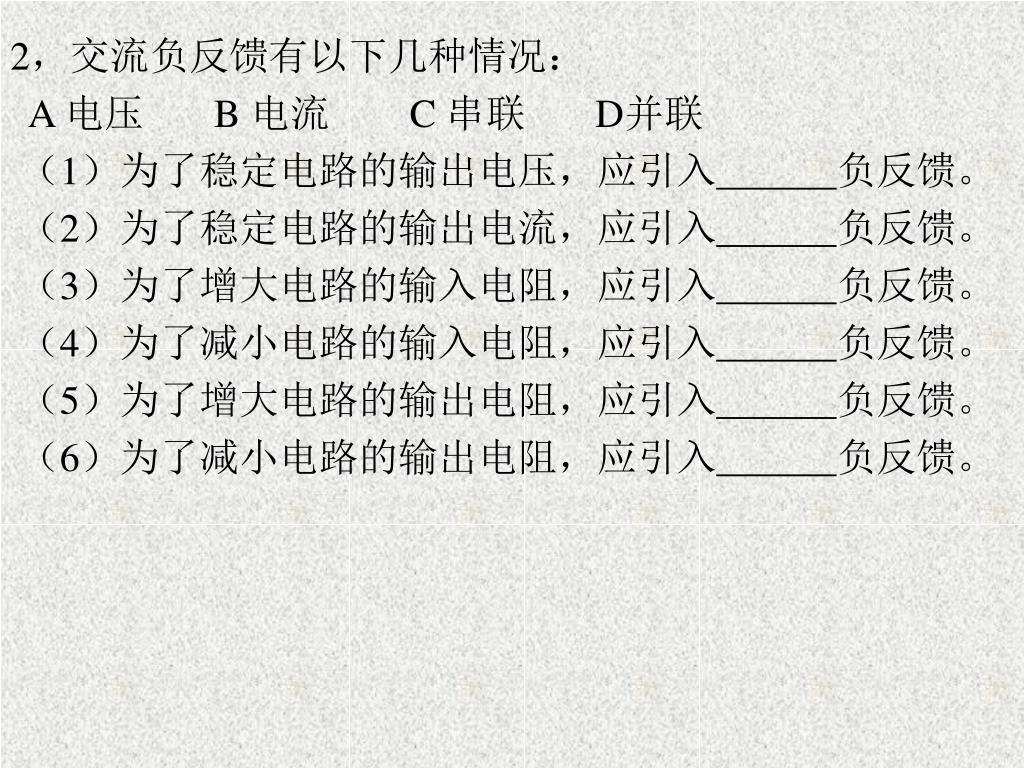

2,交流负反馈有以下几种情况:5,放大电路的净输入电压等于输入电压与反馈电压之差,说明电路引入了串联负反馈;放大电路的净输入电流等于输入电流与反馈电流之差,说明电路引入了并联负反馈;

A 电压 B 电流 C 串联 D并联

(1)为了稳定电路的输出电压,应引入负反馈。

(2)为了稳定电路的输出电流,应引入负反馈。

(3)为了增大电路的输入电阻,应引入负反馈。

(4)为了减小电路的输入电阻,应引入负反馈。

(5)为了增大电路的输出电阻,应引入负反馈。

(6)为了减小电路的输出电阻,应引入负反馈。

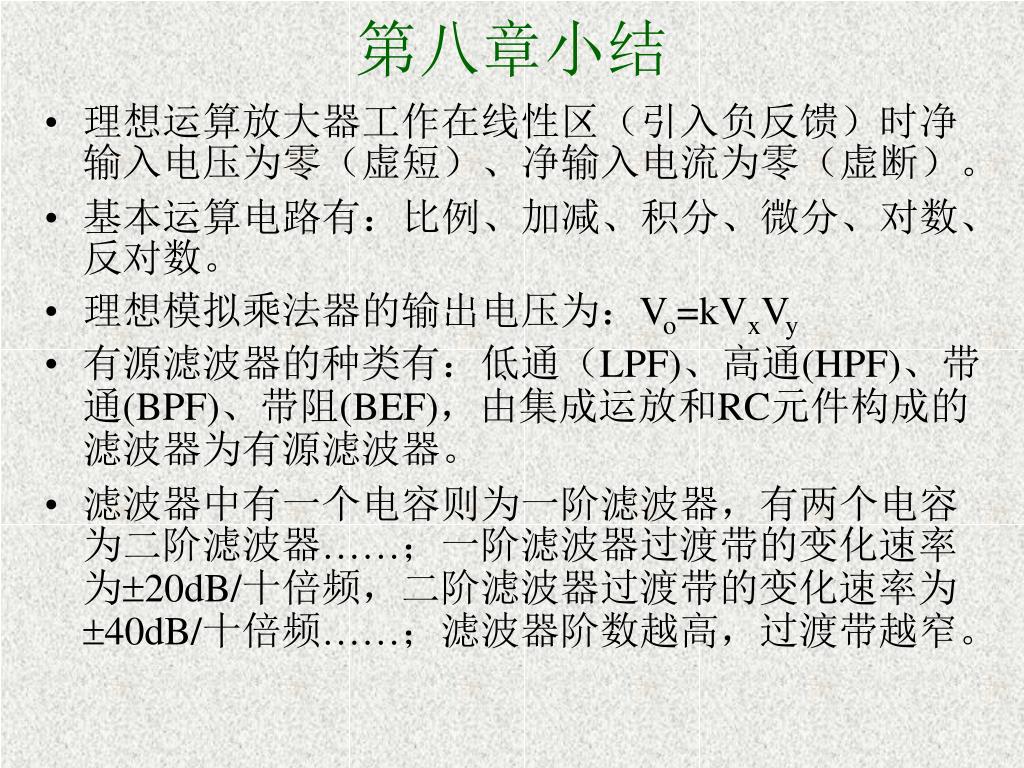

第八章小结5,放大电路的净输入电压等于输入电压与反馈电压之差,说明电路引入了串联负反馈;放大电路的净输入电流等于输入电流与反馈电流之差,说明电路引入了并联负反馈;

  • 理想运算放大器工作在线性区(引入负反馈)时净输入电压为零(虚短)、净输入电流为零(虚断)。

  • 基本运算电路有:比例、加减、积分、微分、对数、反对数。

  • 理想模拟乘法器的输出电压为:Vo=kVxVy

  • 有源滤波器的种类有:低通(LPF)、高通(HPF)、带通(BPF)、带阻(BEF),由集成运放和RC元件构成的滤波器为有源滤波器。

  • 滤波器中有一个电容则为一阶滤波器,有两个电容为二阶滤波器……;一阶滤波器过渡带的变化速率为20dB/十倍频,二阶滤波器过渡带的变化速率为40dB/十倍频……;滤波器阶数越高,过渡带越窄。


  • 识别滤波器类型的方法:5,放大电路的净输入电压等于输入电压与反馈电压之差,说明电路引入了串联负反馈;放大电路的净输入电流等于输入电流与反馈电流之差,说明电路引入了并联负反馈;

    (1)若信号频率趋于零时有确定的电压放大倍数,频率趋于时电压放大倍数为0,则为低通滤波器。

    (2)若信号频率趋于时有确定的电压放大倍数,频率趋于零时电压放大倍数为0,则为高通滤波器。

    (3)若信号频率趋于零和趋于时电压放大倍数均为0,则为带通滤波器。

    (4)若信号频率趋于零和趋于时电压放大倍数有相同的确定的值,在某一频带范围电压放大倍数趋于0,则为带阻滤波器。

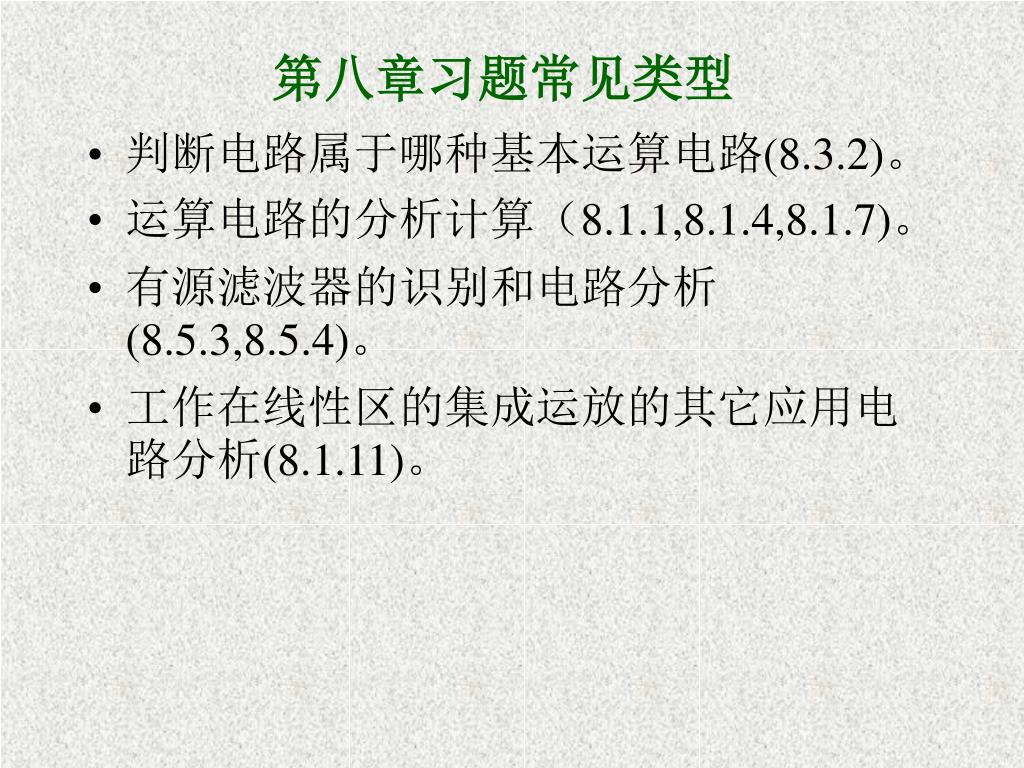

第八章习题常见类型5,放大电路的净输入电压等于输入电压与反馈电压之差,说明电路引入了串联负反馈;放大电路的净输入电流等于输入电流与反馈电流之差,说明电路引入了并联负反馈;

  • 判断电路属于哪种基本运算电路(8.3.2)。

  • 运算电路的分析计算(8.1.1,8.1.4,8.1.7)。

  • 有源滤波器的识别和电路分析(8.5.3,8.5.4)。

  • 工作在线性区的集成运放的其它应用电路分析(8.1.11)。

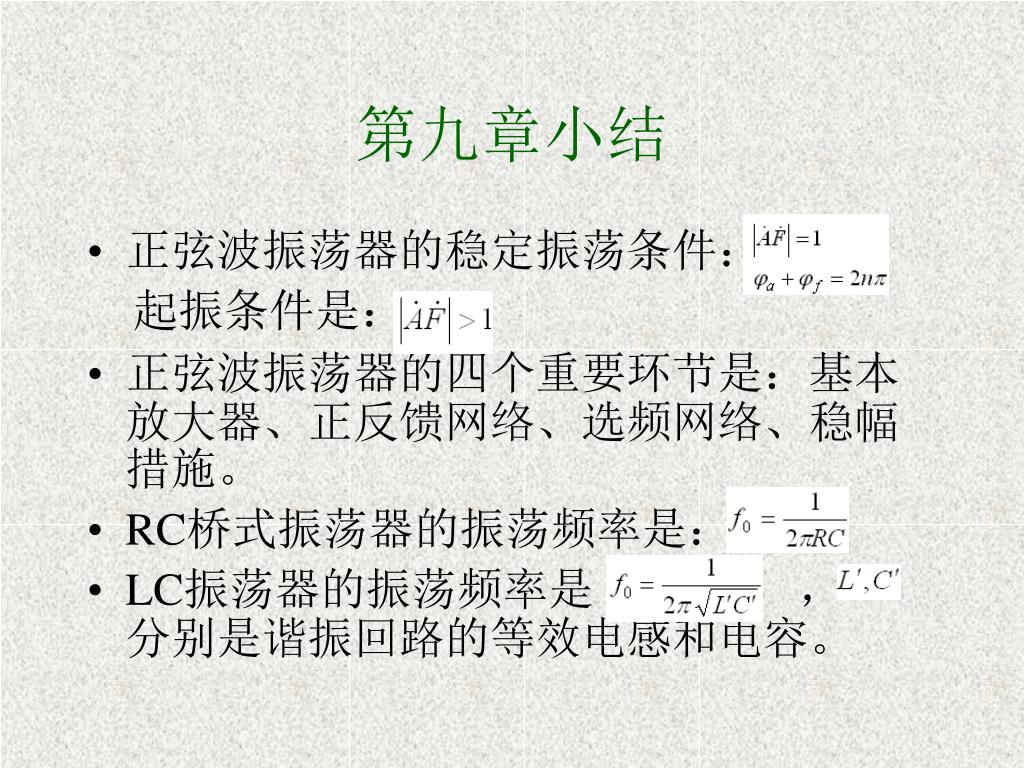

第九章小结5,放大电路的净输入电压等于输入电压与反馈电压之差,说明电路引入了串联负反馈;放大电路的净输入电流等于输入电流与反馈电流之差,说明电路引入了并联负反馈;

  • 正弦波振荡器的稳定振荡条件:

    起振条件是:

  • 正弦波振荡器的四个重要环节是:基本放大器、正反馈网络、选频网络、稳幅措施。

  • RC桥式振荡器的振荡频率是:

  • LC振荡器的振荡频率是 , 分别是谐振回路的等效电感和电容。

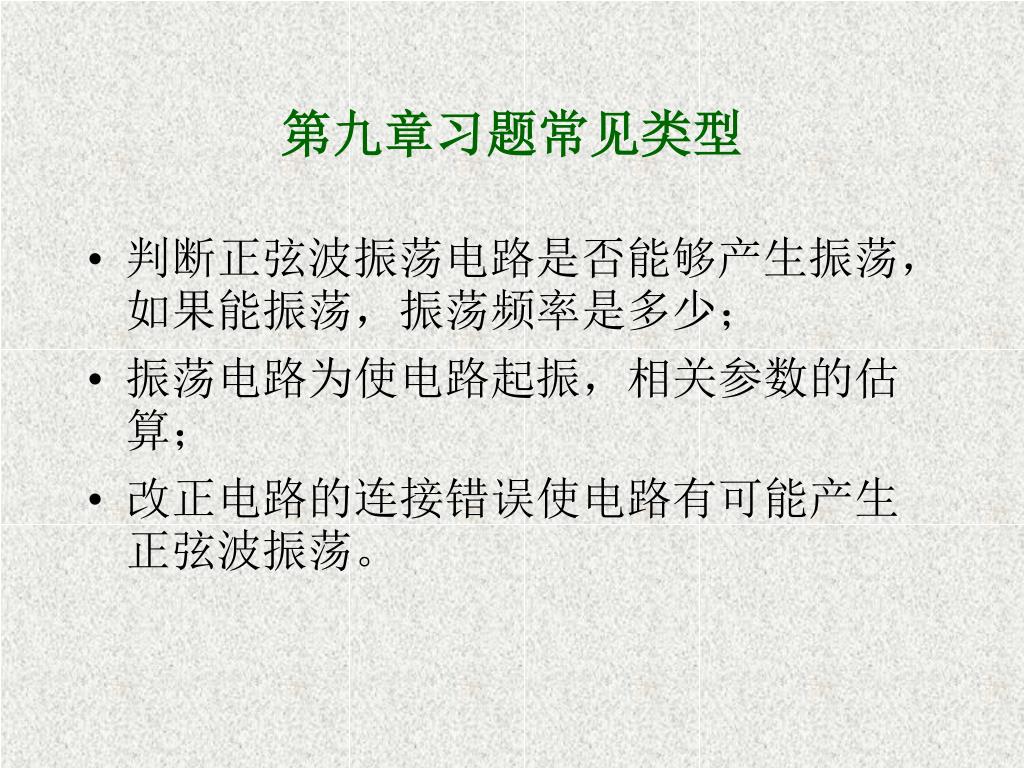

第九章习题常见类型5,放大电路的净输入电压等于输入电压与反馈电压之差,说明电路引入了串联负反馈;放大电路的净输入电流等于输入电流与反馈电流之差,说明电路引入了并联负反馈;

  • 判断正弦波振荡电路是否能够产生振荡,如果能振荡,振荡频率是多少;

  • 振荡电路为使电路起振,相关参数的估算;

  • 改正电路的连接错误使电路有可能产生正弦波振荡。

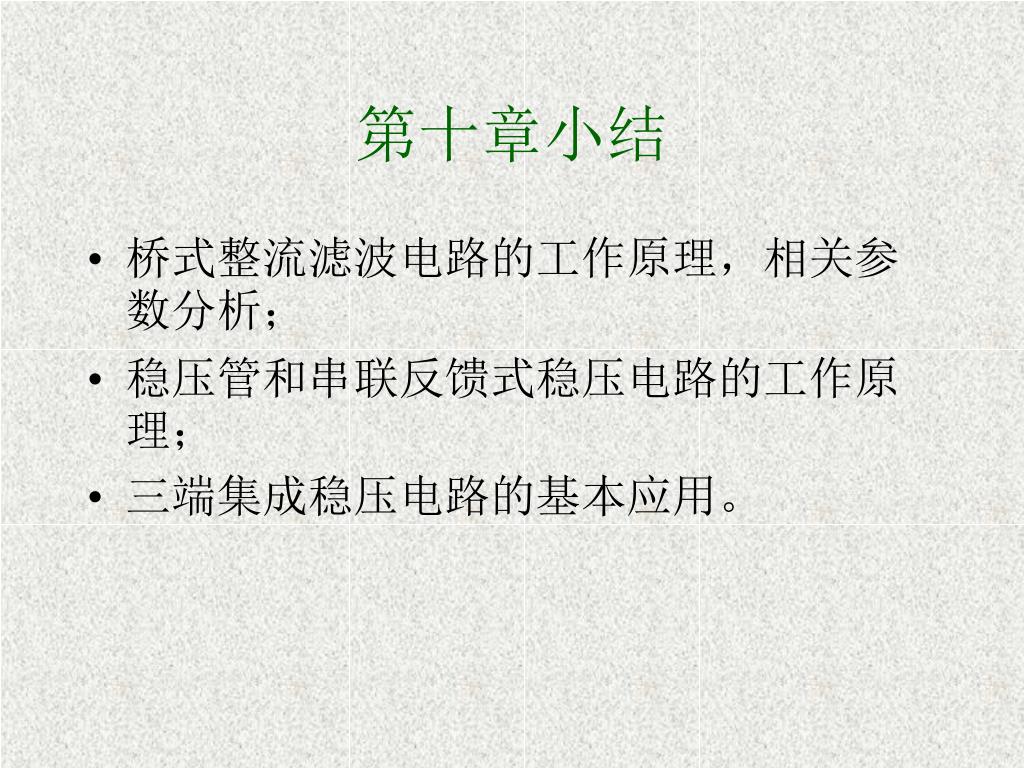

第十章小结5,放大电路的净输入电压等于输入电压与反馈电压之差,说明电路引入了串联负反馈;放大电路的净输入电流等于输入电流与反馈电流之差,说明电路引入了并联负反馈;

  • 桥式整流滤波电路的工作原理,相关参数分析;

  • 稳压管和串联反馈式稳压电路的工作原理;

  • 三端集成稳压电路的基本应用。

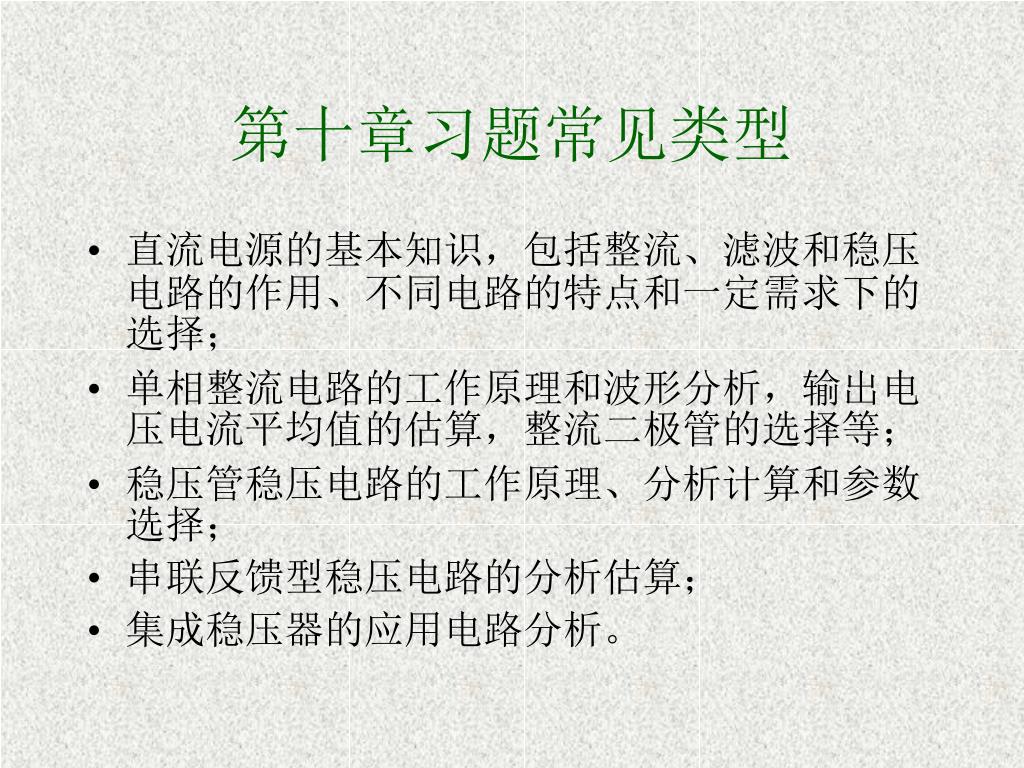

第十章习题常见类型5,放大电路的净输入电压等于输入电压与反馈电压之差,说明电路引入了串联负反馈;放大电路的净输入电流等于输入电流与反馈电流之差,说明电路引入了并联负反馈;

  • 直流电源的基本知识,包括整流、滤波和稳压电路的作用、不同电路的特点和一定需求下的选择;

  • 单相整流电路的工作原理和波形分析,输出电压电流平均值的估算,整流二极管的选择等;

  • 稳压管稳压电路的工作原理、分析计算和参数选择;

  • 串联反馈型稳压电路的分析估算;

  • 集成稳压器的应用电路分析。
