  1. Zelio Logic En fortreffelig løsning!

  2. PLS Zelio Logic Zelio reléer Etkompletttilbud, fra reléertil Nano PLS • Perfekt tilpasset alle dine applikasjoner takket være et kompletttilbudav Telemecanique produkter, fra reléertil Nano PLS.

  3. En«Simply Smart»verden,-et tilbud fraTelemecanique Simply Smart ! Leveraging ingenuity and intellignece for ease of use Zelio Logic er ideell til mindre styringer Zelio Logic tar liten plass og er et prisgunstig alternativ til konvensjonell reléstyring. Opp til 40 signaler kan kontrolleres innenfor en bredde av 20 cm.

  4. Nyheter! Zelio Logic familien utvidet slik at den er enda bedre tilpasset dine krav og applikasjoner. Fjernstyring av dine applikasjoner! • Ny analog utvidelsesmodul med to analoge utganger 0-10V • SR3 moduler for 12 VDC • Nytt tilbehør: • EEPROM minnebrikke • USB kabel • Med Modbus kommunikasjonsmodul (slave) • Med modem kommunikasjons-modul

  5. Normer og sertifiseringer: Unikfleksibilitet Én løsning...for ethvert behov: Zelio Logic Kompakt • 2 seriertilgjengelig: KompaktogModulær. • Enavansert løsningsom er tilpasset alle behov. • Rask og effektiv programmering med funksjonsblokker (FBD) eller kontaktplan (LADDER) gir kort vei fra idé til ferdig løsning. Zelio Logic Modulær • Stort bakgrunnsbelyst display gir god oversikt under drift.

  6. Zelio Logic Kompakt (SR2) En optimal løsning for enkle applikasjoner bestående av 10 – 20 I/O Zelio LogicKompakt (SR2) • 3 moduler tilgjengelig : • 10 I/O • 12 I/O • 20 I/O • Driftsspenning: • 12 VDC • 24 VDC • 24 VAC • 100…240 VAC • Versjon meddisplayog knapperfor enkel programmering eller parametrering direkte på modulen. • Versjonuten display eller knapper for kostnadsbesparende løsninger og hindring av uautorisert betjening.

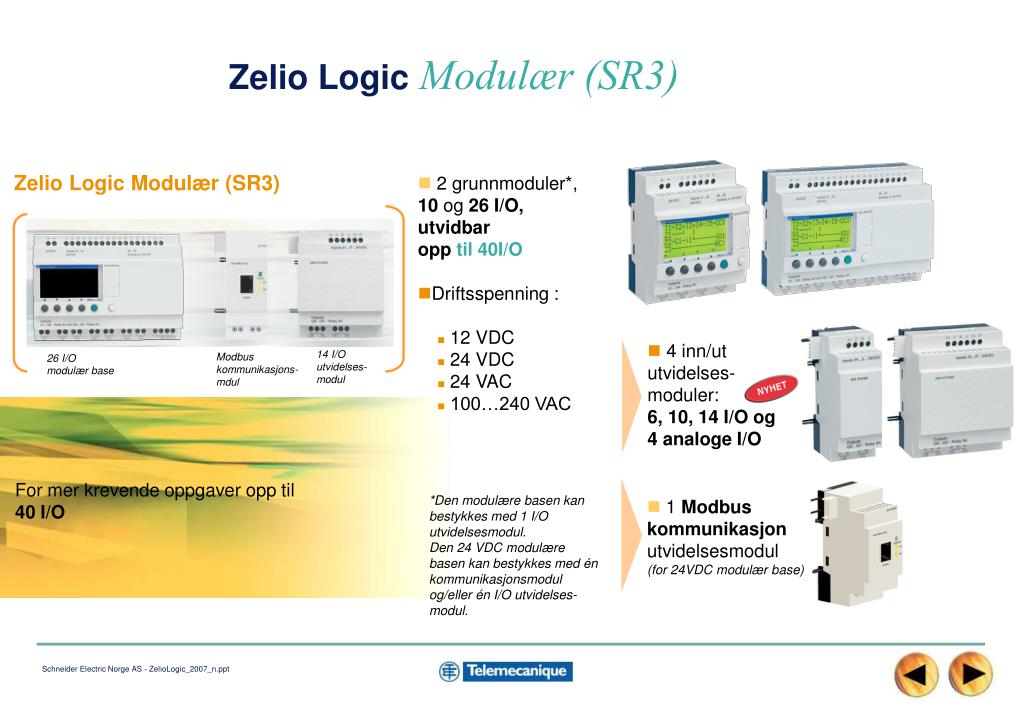

  7. Zelio Logic Modulær (SR3) 14 I/O utvidelses-modul Modbuskommunikasjons-mdul 26 I/Omodulær base For mer krevende oppgaver opp til 40 I/O Zelio LogicModulær (SR3) • 2 grunnmoduler*,10og26 I/O,utvidbaropptil 40I/O • Driftsspenning : • 12 VDC • 24 VDC • 24 VAC • 100…240 VAC • 4 inn/ut utvidelses-moduler: 6, 10, 14 I/O og 4 analoge I/O *Den modulære basen kan bestykkesmed 1 I/O utvidelsesmodul. Den 24 VDC modulære basenkan bestykkes medénkommunikasjonsmodulog/eller én I/O utvidelses-modul. • 1 Modbus kommunikasjonutvidelsesmodul (for 24VDC modulær base)

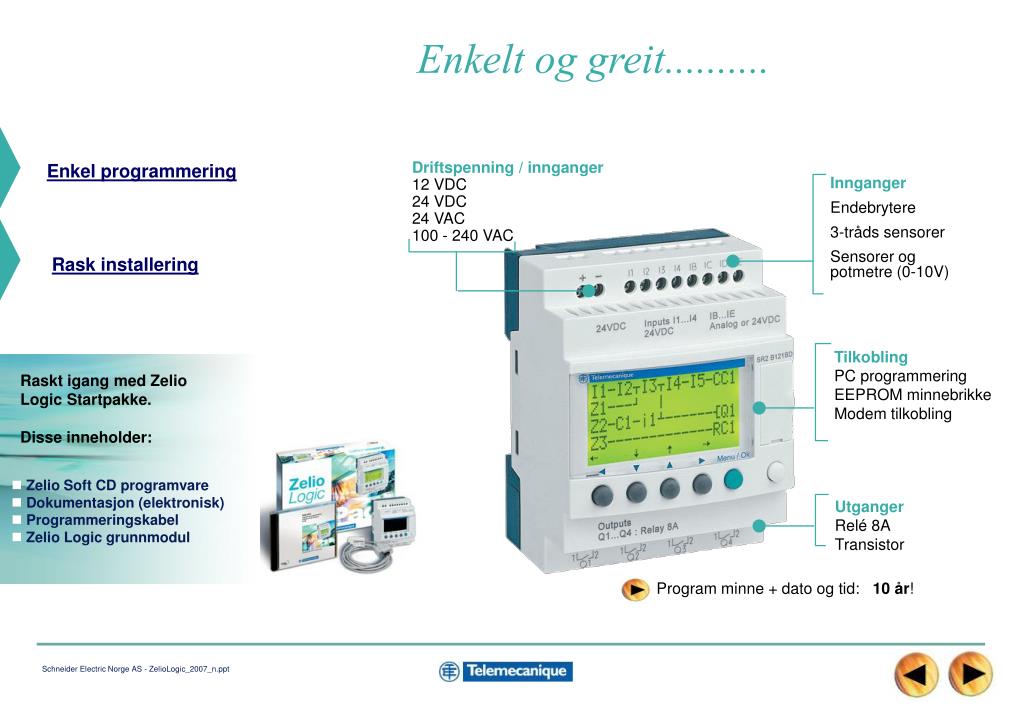

  8. Program minne + datoogtid: 10 år! Enkelt og greit.......... Driftspenning / innganger 12 VDC 24 VDC 24 VAC 100 - 240 VAC Enkel programmering Innganger Endebrytere 3-tråds sensorer Sensorer og potmetre (0-10V) Rask installering Tilkobling PC programmering EEPROM minnebrikke Modem tilkobling Raskt igang med Zelio Logic Startpakke. Disse inneholder: • Zelio Soft CD programvare • Dokumentasjon (elektronisk) • Programmeringskabel • Zelio Logic grunnmodul Utganger Relé8A Transistor

  9. Direkte på modulen, svært brukervennlig (uten PC): • Stor bakgrunnsbelyst skjerm: • 4 linjermed 18 tegnog 1 linjemed symboler • Enkel betjening: 6 knapper for programmering/parametrering og betjening Enkelt og greit for alle og enhver.....-programmeringog parametrering • Med PC:Ved bruk av Zelio Soft programmeringsverktøy, inneholdene: • PC programvare • En modul for selvstudie • Applikasjonsbibliotek • Tekniske instruksjoner • All informasjon og hjelp som du trenger på enCD!

  10. 59 mm 90 mm 71,2 mm Enkelt og greit.....-installasjon ...enkel montering ...enkel sammenkobling ...enkel tilpassning 26 I/Omodulær base Modbus kommunikasjons- modul 14 I/O utvidelses-modul Utvidelsesmodulenetilkobles de modulære grunnmodulene med et lite klikk-uten skrutrekker eller kabler Sværtkompaktfor redusert plass og perfekt integrasjon i dine installasjoner. Rask monteringuten tilbehør: DIN skinneellerdirekte på vegg/plate (uttrekkbare montasjeklips).

  11. Programmeringsfrihet…Zelio Soft snakker dittspråk! FBD programmering Valg av språk LADDER programmering • Rask og sikker programmering....! • Kontinuerlig test: Ved den minste feil blir du varslet av Zelio Soft og problemet blir automatisk lokalisert. • Simuleringogovervåkning: Test det ferdige programmet, med eller uten Zelio Logic tilkoblet PCen. • Overvåkningsvindu: Viser den virkelige tilstanden på I/O-signalenetilkoblet Zelio Logic og viser disse i en applikasjonstegning eller bilde. • Kraftig hjelpeverktøy: Et omfangsrikt hjelpesystem løser de problemer som måtte oppstå.

  12. LADDER LADDERprogrammering • Brukervennlighet med fritt valg av symbolbruk: Kontaktplan eller elektriske symboler. • 120 linjer • 5 kontakter + 1 coil pr. linje • Funksjoner: 16 tekstblokker, 16 tidsblokker, 16 opp/nedtellere, 1 hurtigteller, 16 analoge saml.-blokker, 8 ur, 28 hjelpereléer, 8 tellersaml.- blokker, LCD skjermmed programmert bakgrunnsbelysning, Automatisk sommer-/vintertid, Utvalg av coil-funksjoner, Sende intil 28 meldinger via modem • Enkelprogrammeringbasert på det velkjente kontaktplankonseptet.

  13. FBD FBDprogrammering • 24 ferdig funksjoner: • Inputs/outputs • 6 logiske funksjoner • GRAFCET SFC: For automatisk sekvenser • Rask og fleksibel programmering med inntil 120 funksjonsblokker. • Innganger/utganger

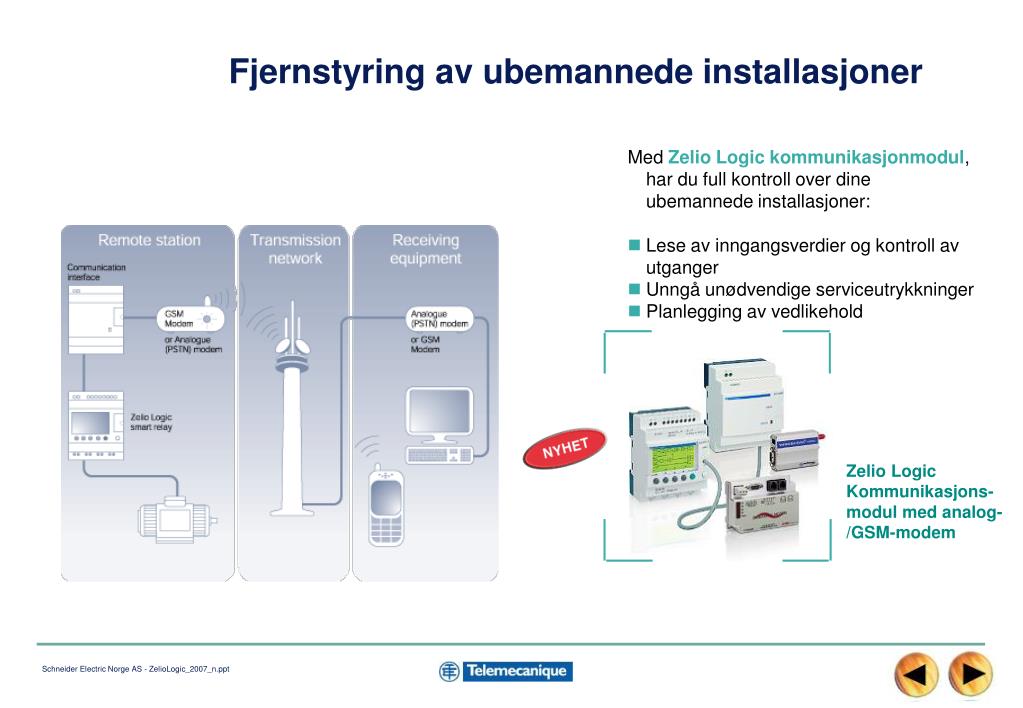

  14. Fjernstyring av ubemannede installasjoner Med Zelio Logic kommunikasjonmodul, har du full kontroll over dine ubemannede installasjoner: • Lese av inngangsverdier og kontroll av utganger • Unngå unødvendige serviceutrykkninger • Planlegging av vedlikehold Zelio Logic Kommunikasjons-modul med analog-/GSM-modem

  15. Fjernstyring av ubemannede installasjoner • Med mobiltelefon: • Motta meldinger via SMS: hvis telefonen er utenfor dekning vil meldingen bli sendt til en annen definert mottaker. • Send instruksjoner til Zelio Logic. • Få tilbakemelding på utførelse av ønskede instruksjoner. • På kontoret Zelio Logic Alarm SW • Samme frihet som ved bruk av mobiltelefon, men i PC-omgivelser. • Håndtering av større antall ubemannede stasjoner. • Enkel alarmhåndtering med historikk, kvitteringsfunksjon og rapportering. Zelio Logic Kommunikasjons-modul med analog-/GSM-modem

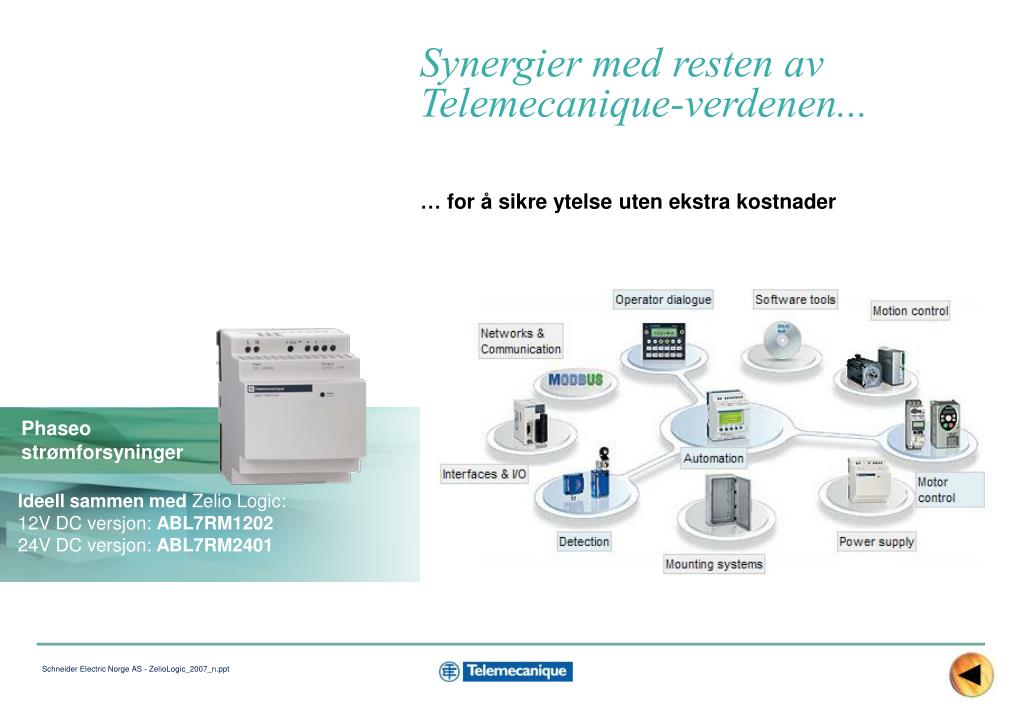

  16. Phaseo strømforsyninger Ideell sammen med Zelio Logic: 12V DC versjon: ABL7RM120224V DC versjon: ABL7RM2401 Synergier med resten av Telemecanique-verdenen... … for å sikre ytelse uten ekstra kostnader

  17. Utvalgsguide SR2

  18. Utvalgsguide SR2

  19. Utvalgsguide SR3

  20. Utvalgsguide SR3

  21. Utvalgsguide SR2/SR3 Zelio Soft programmvare SR2 /SR3 > Kommunikasjonsmodul for SR2/SR3
