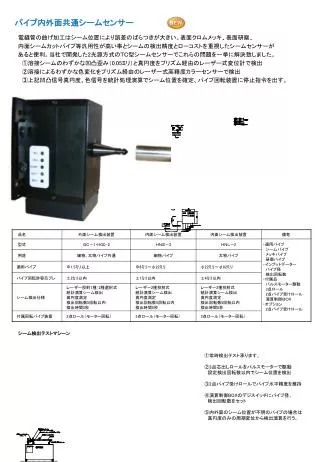

パイプ内外面共通シームセンサー

1. パイプ内外面共通シームセンサー 電縫管の曲げ加工はシーム位置により誤差のばらつきが大きい。表面クロムメッキ、表面研磨、 内面シームカットパイプ等汎用性が高い事とシームの検出精度とローコストを重視したシームセンサーが あると便利。当社で開発した2光源方式のＴＣ型シームセンサーでこれらの問題を一挙に解決致しました。 　①溶接シームのわずかな凹凸歪み（0.05ミリ）と真円度をプリズム経由のレーザー式変位計で検出 　②溶接によるわずかな色変化をプリズム経由のレーザー式高精度カラーセンサーで検出 　③上記凹凸信号真円度、色信号を統計処理演算でシーム位置を確定、パイプ回転装置に停止指令を出す。 シーム検出テストマシーン ①常時検出テスト承ります。 ②3点芯出しロールをパルスモーターで駆動 　設定検出回転数以内でシーム位置を検出 ③2点パイプ受けロールでパイプ水平精度を維持 ④演算制御BOXのデジスイッチにパイプ径、 　検出回転数をセット ⑤内外面のシーム位置が不明のパイプの場合は 　真円度のみの周期変位から検出演算を行う。
