  1. Modicon QuantumPLS system Unity V2

  2. 1.Introduksjon • 2. System oversikt • 3.Presentasjon av prosessorene • 4. I/O moduler og spesialfunksjoner • 5.Kommunikasjon • 6. Konklusjon

  3. Modicon Premium identity cardMedlem av Unity familien

  4. Modicon PremiumOptimalisert for automatisering av maskiner

  5. Papir Næringsmiddel Farmasøytisk industri Petrokjemi Infrastruktur Energi produksjon og distribusjon Tobakk Halvleder produksjon Bil industri Modicon QuantumBrukes i mange typer prosesser

  6. Modicon QuantumNøkkeltall Quantum har en installert base av mer enn 100 000 CPUer. Tyskland : 25% Russland : 11% Frankrike : 10% Spania : 8% Storbritania : 6% ... 38 % 32 % USA : 77% Canada : 20% Mexico : 3% 27 % 3 % Kina :70% Singapore :7% Australia :6% India :4% ... Venezuela : 30% Argentina : 21% Chile : 19% Brasil : 13% ...

  7. Modicon QuantumNoen av de store kundene

  8. 1. Introduksjon • 2.System oversikt • 3.Presentasjon av prosessorene • 4. I/O moduler og spesialfunksjoner • 5.Kommunikasjon • 6. Konklusjon

  9. Modicon Quantum designBackplater som passer alle steder 2, 3, 4, 6, 10 eller 16 slot Opsjon: 19” monteringsfeste

  10. Modicon Quantum designFleksibel arkitektur : 3 måter å koble til I/O Lokale I/O rack CPU Nettverk & kommunikasjon Interrupt I/0 Mappede Moduler Ubegrenset total antall I/O ord Lokal I/O Remote I/O I/O mappede moduler 128 I/O ord pr rack S908 1.544 Mbs Enkel eller dobbel kabel 31 Drop S908 Remote I/O Distribuert I/O Distribuert I/O Remote I/O I/O mappede moduler 32 noder uten repeater Modbus Plus Enkel eller dobbel kabel Modbus Plus

  11. Modicon Quantum løsningerFleksibel arkitektur : over 7000 ord for I/O S908 Remote I/O Quantum I/O 800 I/O SyMax Hub eller switch Modbus Ethernet Distribuert I/O Modbus Plus Distribuert I/O

  12. Modicon Quantum designFleksibel bruk av strømforsyninger 3A enkle forsyninger gir kostnadseffektiv strømforsyning til små system • 8A og 11A summerbare forsyninger passer perfekt til store system • Inntil 20A med to 11A summerbare forsyninger 8A og 11A redundante strømforsyninger for kritiske applikasjoner Ny

  13. Modicon Quantum designModul funksjoner • Alle moduler i alle slot • Ingen slot avhengighet • Programvare adressering • Elektronisk modul ID • Konfigurasjon og modul må passe sammen • Kode-opsjon for tilkoblingsterminal til felt-kabling for å unngå feilkobling • All I/O modul konfigurering og adressering gjøres i programvare,

  14. Modicon Quantum designHot-Swapping • Ta bort og sett inn ny modul med strømforsyningen på: • I/O Moduler • Strømforsyninger • CPU’er • Intelligente opsjoner • Ingen skade for: • Moduler • Bakplate • System

  15. Modicon Quantum designProgramvare konfigurering Dobbel-klikk

  16. Modicon Quantum designLett å lese og forstå lysdiode indikatorer Aktive lamper viser at modulen kommuniserer med prosessoren. Indikasjon av feil, sikringsbrudd, og I/O status. Farvekodet ID – reduserer mulighet for feil. Fullstendig typebetegnelse og beskrivelse på modulenes forside forenkler service.

  17. Modicon Quantum design“Conformal coating” – opsjon for krevende omgivelser • “Conformal coating” forlenger levetiden til styresystemets moduler • “Conformal coating” beskytter elektronikken mot påvirkning fra omgivelsene: Beskyttelse mot kjemikalier, organiske løsninger, støv, salt tåke, sopp, forurensninger,…. • Standarder og godkjenninger • Coating type: Polyurethane, Humiseal 1A33 • Militær standard: MIL-I-46058C • Sopp motstand iht ASTM G-21 • Støv, gass og forurensning iht EIA-364-TP91, EIA 364-65 og ISA-S71.04 (“GX severe mixed flow gases”) • IEC Salt tåke test iht IEC 68-2-11 @ 5.7%

  18. Terminal blokk System kabel Modicon Quantum designCableFast & Telefast gjør signaltilkobling enkelt • En solid løsning som sparer montasjetid ved tilkobling • av feltkabler • Velg fra 1 til 10 tilpassede terminalblokker • Støtte for digital og analog I/O • Opsjon for individuelle sikringer • Robuste 50 pin SUB-D plugger • Terminering for hver leder • Pre-konfigurert for distribusjon av strømforsyning • Velg et av to kablingssystemer • Standard strømforsyningskabel for < 1/2A • High power for 2 A pr kanal • Lengder fra 0.9 til 3.7m • Farvekoding ved XTS plugg • Kabel-holder for både digitale og analoge

  19. 1. Introduksjon • 2.System oversikt • 3.Presentasjon av prosessorene • 4. I/O moduler og spesialfunksjoner • 5.Kommunikasjon • 6. Konklusjon

  20. Et bredt spekterStandard CPUer   RS 232 Modbus/ASCII port Modbus Plus port  RS 232/485 Modbus/ASCII port Oppover kompatibel Unity firmware kan overføres til 434 14A og 534 14A prosessorer Konvertering av Concept applikasjoner Mer ytelse    Mer program kapasitet       Mer data minne Mer ytelse med samme hardware 311 10 434 12U 534 14U Ny liten Unity Quantum IEC prosessor OS oppgradering Økt ytelse for mindre applikasjoner 434 12A 534 14A

  21. Et bredt spekterProsessorer med høy ytelse     RS 232/485 Modbus/ASCII port Modbus Plus port USB Terminal port Ethernet TCP/IP port Ekstrem ytelse 4 til 5 ganger raskere enn 534 14A Fleksibelt minne for økt program og data kapasitet Multitasking Operativ System    USB port for overføring med 12 Mbs       Integrert Ethernet TCP/IP port med web-server    A Hot Standby CPU med dedikert Ethernet fiber optisk link 651 50 651 60 671 60  (Hot Standby)

  22. Et bredt spekterProsessorer med høy ytelse • Mekanisk • Krever to kortplasser • Frontdeksel med kodenøkkel og batteri • LCD Display/tastatur • Bakgrunnbelyst LCD med taster • Gir tilgang til status, diagnose og oppsett • Endre kommunikasjonsparametere • Kontroller og overvåk HSBY funksjoner

  23. Et bredt spekter Prosessorer med høy ytelse • Prosessorer • Dobbel prosessor med • Pentium 166 eller 266 • Phoenix • PCMCIA utvidelse • 2 PCMCIA slot • 1 type II • 1 type III • Minne utvidelse • SRAM • Flash

  24. Et bredt spekter Prosessor moduler 43412 53414 65150 65160 67160 31110 Lokal I/O bit/modul 1024/1024 Lokal rack Ubegrenset antall IO ord Remote IO drop 31 Kommunikasjons moduler 6 6 6 6 6 2   Integrert Ethernet port    Integrert USB port 800 KB 2,7 MB 768 KB 896 KB 896 KB Internt minne 400 KB Inkludert State RAM inntil 128 KB 128 KB 128 KB 128 KB 128 KB 20 KB    Minneutvidelse 7 MB 7 MB 7 MB Maks prog. uten utvidelse 640 KB 896 KB 896 KB Maks data uten utvidelse 8 MB 8 MB 8 MB Maks fildata uten utvidelse

  25. Ny funksjonerQuantum minne tilpasset applikasjonene Minne for eksekverbar kode kan utvides vha PCMCIA minnekort på de store prosessorene. Kjøp det minnet som er nødvendig Applikasjonen kan enkelt utvides 311 10 434 12A 534 14A 651 50 651 60 671 60 Mye minne 7.1 Mb for program 768 Kb for data og inntil 8 Mb for fildata (resepter, produksjonsdata,….)

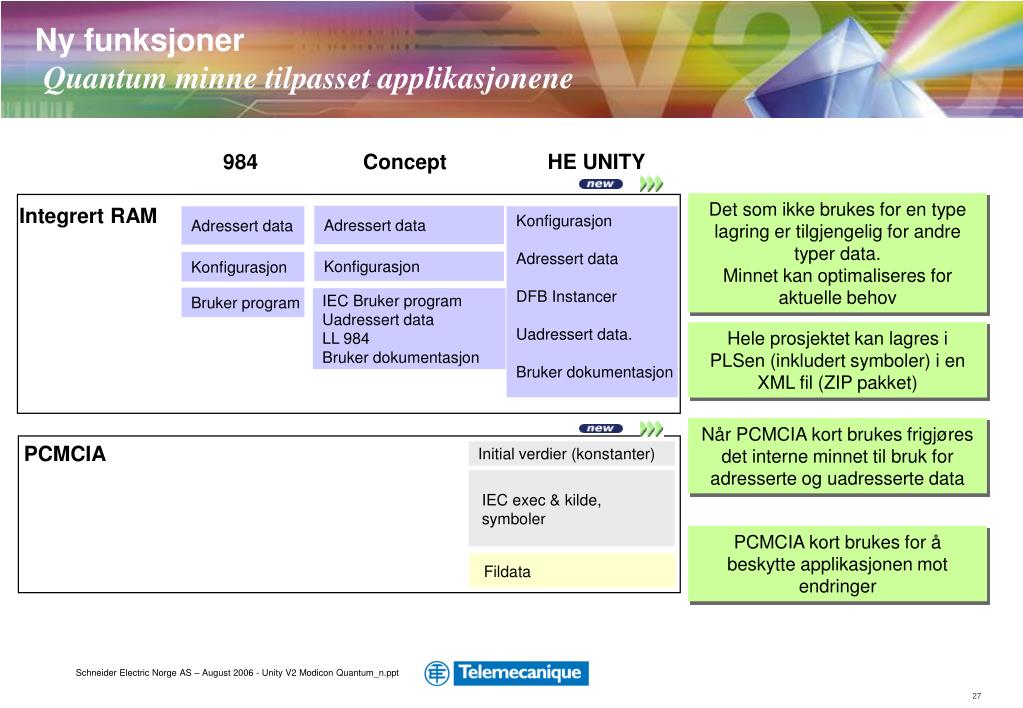

  26. Fildata Ny funksjoner Quantum minne tilpasset applikasjonene 984 Concept HE UNITY Det som ikke brukes for en type lagring er tilgjengelig for andre typer data. Minnet kan optimaliseres for aktuelle behov Integrert RAM Adressert data Adressert data Konfigurasjon Adressert data DFB Instancer Uadressert data. Bruker dokumentasjon Konfigurasjon Konfigurasjon Bruker program IEC Bruker program Uadressert data LL 984 Bruker dokumentasjon Hele prosjektet kan lagres i PLSen (inkludert symboler) i en XML fil (ZIP pakket) Når PCMCIA kort brukes frigjøres det interne minnet til bruk for adresserte og uadresserte data PCMCIA Initial verdier (konstanter) IEC exec & kilde, symboler PCMCIA kort brukes for å beskytte applikasjonen mot endringer

  27. Ny funksjoner Bedre respons for krevende applikasjoner Multitasking Master Task Fast task og event task Auxiliary task Kraftige prossorer med høy ytelse 0.0525/0.075 µs Boolsk instruksjon 10 K instruksjoner pr 1 ms 0.045/0.06 µs Numerisk instruksjon e.g. 65 % Boolsk & 35 % numerisk 0.40/0.50 µs Flyttall instruksjoner

  28. 1. Introduksjon • 2.System oversikt • 3. Presentasjon av prosessorene • 4.I/O moduler og spesialfunksjoner • 5.Kommunikasjon • 6. Konklusjon

  29. Modicon Quantum løsningerDigital I/O oversikt Digital I/O Solid state og relè (2A og 5 A) utganger 24, 48, 115 og 230 VAC moduler 5 volt ttl, 24, 10-60 og 125 VDC moduler 12, 16, 24, 32 og 96 kanal moduler Moduler med 96 I/O via HE10 plugger Interrupt inngangsmodul Kan brukes sammen med fast task for hurtigere behandling Logikk kan programmeres 16 isolerte innganger Tilgjengelig på RIO og DIO

  30. Modicon Quantum solutionsAnalog I/O oversikt Inngangsmoduler • 8 eller 16 kanal analog inngang, to versjoner • Strøm eller multi-range • 8 kanal Thermocouple og RTD • Leverer ferdig skalerte verdier • Signaltype konfigureres pr. kanal • 12-16 bit oppløsning • 30 Volt og 200 Volt isolasjon Utgangsmoduler 4 eller 8 kanal strøm 4 kanal spenning, multi-range 12 bit opppløsning Tilsammen 12 forskjellige analoge moduler

  31. Modicon Quantum solutionsAnalog I/O funksjonalitet • Alle moduler konfigureres i programvaren Det kreves ingen logikk for skalering • Auto kalibrering • Høy grad av isolasjon mellom kanalene 200V på innganger, 500V på utganger 1780V fra inngang til utgang • Deteksjon av kabelbrudd og tap av strømforsyning • Diagnose indikatorer “Over-range”, “under-range” og feil

  32. Modicon Quantum løsningerEgensikker I/O Fem moduler • 8 kanal VDC digital inngangsmodul - 140 DII 330 00 • 8 kanal VDC digital utgangsmodul - 140 DIO 330 00 • 8 kanal RTD / TC analog inngangsmodul - 140 AII 330 00 • 8 kanal strøm analog inngangsmodul - 140 AII 330 10 • 8 kanal strøm analog utgangsmodul - 140 AIO 330 00 Integrert barriere reduserer design/installasjonskostnader • Internt koblet felles • Alle moduler bruker bakplate strømforsyning til IS feltforsyning Godkjenninger • FM Class 1, Div. 2 Gas Gruppe A - D • CENELEC Zone 1, Gas Gruppe IIC, IIB, IIA Galvanisk isolasjon • Inngang / (utgang) / strømforsyning: DIN EN 50 020 • Inngang / (utgang) / Bus DIN EN 50 020 • Inngnag / utgang, utgang / utgang Ingen galvanisk isolasjon Blå IP 20 skruterminal

  33. Modicon Quantum løsningerKraftige/intelligente moduler • Bedre system ytelse ved å redusere prosessorens arbeidsmengde • Hurtigtellere 2 kanaler 500 kHz for inkremental og kvadratur applikasjoner 5 kanaler for inkremental applikasjoner • 35 kHz ved 24 Vdc • 100 kHz ved 5 Vdc • 2 kanal ASCII RS-232 modul • 24 Vdc 16 kanal interrupt/latch modul • Motion Control moduler Enkel akse • Dobbel resolver • Resolver/enkoder Fler-akse SERCOS modul

  34. GPS Satelitt GPS mottager 470 GPS 001 00 Mottager DCF 77E DCF77 Format direkte antenne 140 DCF 077 00 Modicon Quantum løsninger Tidsstempling Langbølge 77.5 kHz Europe • 32 kanal inngang fra 24 til 125V • Inngangs format DCF077 eller GPS • Tidsoppløsning: 1ms 140 ERT 854 10

  35. Modicon Quantum løsninger Prosess kontroll bibliotek • Mange prosess kontroll bibliotek PID Loop kontroll (PI, PID med filter, kaskade, ekstern integral…) Prosess beregning • Masseflow konverter • Kvadrat med dødband • ... … • Mulig å lage eget bibliotek (C programmering) • PID Autotuning Enkel idriftsetting Enkelt å implementere applikasjonen

  36. Hurtigere dataoverføring mellom begge PLSer Fiber optisk link mellom begge kontrollere basert på Ethernet 100 Mb/s Modicon Quantum løsninger Hot-Standby løsning Ethernet 100 Mb/s link, 8 til 10 ganger raskere enn “CHS” løsningen Alle data utveksles, uten behov for konfigurering Et scan er nok til å utveksle alle data ETHERNET FIBER OPTIKK PLSene kan plasseres inntil 2km fra hverandre

  37. Fiber Optic Modicon Quantum løsninger Hot-Standby løsning IEC 61131-3 • Hot Standby kontroller • 140 CPU 671 60 • Integrert fiber optisk • Ethernet port 100 Mb/s • Ingen behov for spesial moduler eller programvare Remote I/O • Bruk standard remote I/O drop (enkel eller dobbel kabel) eller en Ethernet arkitektur

  38. 1. Introduksjon • 2.System oversikt • 3. Presentasjon av prosessorene • 4. I/O moduler og spesialfunksjoner • 5.Kommunikasjon • 5. Konklusjon

  39. Transparent Ready Ethernet, den globale løsningen, åpen for alle Ethernet TCP/IP Ethernet TCP/IP Ethernet TCP/IP

  40. Åpen for andre standard feltbus løsninger Ethernet TCP/IP Ethernet TCP/IP Ethernet TCP/IP Standard fieldbuses

  41. Transparent Ready i Modicon Premium Ethernet, den globale løsningen, åpen for alle Tjenester for automatisering Modbus TCP En standard protokoll for meldinger Global data Publiser/abonner uten programmering I/O skanning Koble til alle Modbus TCP moduler Dynamisk IP adresse tildeling DHCP service Auto rekonfigurering av moduler med feil Faulty Device replacement Sanntid diagnose, alarm behandling og brukerdefinert HMI Web server integrert E-mail/SMS Hold kontakten Tidssynkronisering Network Time Protocol Direkte logging Database tilkobling

  42. Transparent Ready Meldinger : Åpenhet i førersetet ! Modbus TCP meldinger Modbus / TCP

  43. Transparent Ready Global Data : klar-til-bruk synkronisering Producer/consumer mekanismer 64 stasjoner En stasjon kan publisere 1 Global Data og abonnere på 0...64 Global Data områder 1 Global Data område = 1 KB variabler Data gruppe Global Data A Global Data B Global Data C Publiser Abonner

  44. Transparent Ready IO skanning : koble til moduler via Ethernet 64 eller 128 stasjoner, hver med 120 ord Modbus protokoll på TCP/IP Ingen programmering, kun konfigurering I samsvar med FDR tjenesten (Faulty Device Replacement) Skriv Les Skriv Skriv Les Les Momentum Advantys STB Altivar TeSys

  45. Transparent Ready Nye tjenester • Integret Ethernet • Direkte tilgang takket være default IP adresse uten konfigurering • Samme funksjon som NOE moduler med integrert web-server • Tids synkronisering • Synkroniserer PLS klokker med en nøyaktig ekstern server • Gir mulighet for å løse tidskritiske applikasjoner • Tilgjengelig i NOE77111 modulene • E-post tjenester • Elektronisk post klient i Ethernet 771x1 moduler eller Ethernet CPUer • Applikasjonsprogrammet kan sende e-post via lokal SMTP e-post server • En god løsning for kunder som krever rapporter ved avvik i prosessen

  46. Passord beskyttelse Transparent Ready Factory Cast : Integrert web-server • PLS & I/O diagnose klar til bruk PLS & I/O modul diagnose Visning av PLS feil • Applikasjonsdiagnose klar til bruk Vis og/eller modifiser PLS variabler • Alarmbehandling klar til bruk System eller applikasjon alarmer, alarm buffer i PLSen Lokal eller global kvittering • Kundetilpasset grafisk diagnose Lagres i modulen: inntil 8 Mb minne Bibliotek med grafiske objekter med sanntid tilgang til PLS data Åpen for HTML og Java; Gif og Flash animasjoner Hyperlinker til andre web servere og til dokumentasjonsfiler

  47. Transparent Ready Factory Cast HMI : Integrert HMI • Full HMI funksjonalitet Sanntid HMI database Autonom funksjon : uavhengig av PLS Perfekt for “nomaden” : bare koble til en “tynn klient” nettleser Interne beregninger (analog skalering, matematikk & logikk, …) • E-post og SMS tjenester • Database tilkobling Sporbarhet Direkte logging to relasjonsdatabase

  48. Samarbeid med andrePartner produkter : en stor verden av muligheter Trådløse nettverksløsninger på Ethernet (WiFi, Bluetooth) http://www.radiolinx.com/ http://www.acksys.fr/ http://www.data-linc.com/ Ethernet ModbusTCP/IP gateway http://www.prolinxgateways.com/ - Ethernet/IP - DF1 master/slave - IEC 60870-5-101 slave - IEC 60870-5-104 - DNP 3.0 master/slave

  49. 1. Introduksjon • 2.System oversikt • 3. Presentasjon av prosessorene • 4. I/O moduler og spesialfunksjoner • 5. Kommunikasjon • 6.Konklusjon

  50. Unity er en sømløs videreføringav Quantum Concept 4 viktige meldinger Unity gir tilgang til ”high-end” -seriensprosesseringskapasitet Unity øker fleksibiliteteni minne behandlingen Unity gir mer Transparent Ready
