Presentation Transcript


Short message service sms dan enhanced message service ems

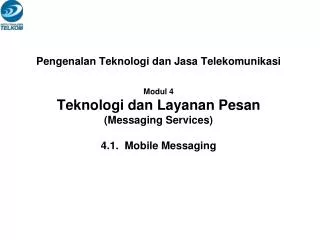

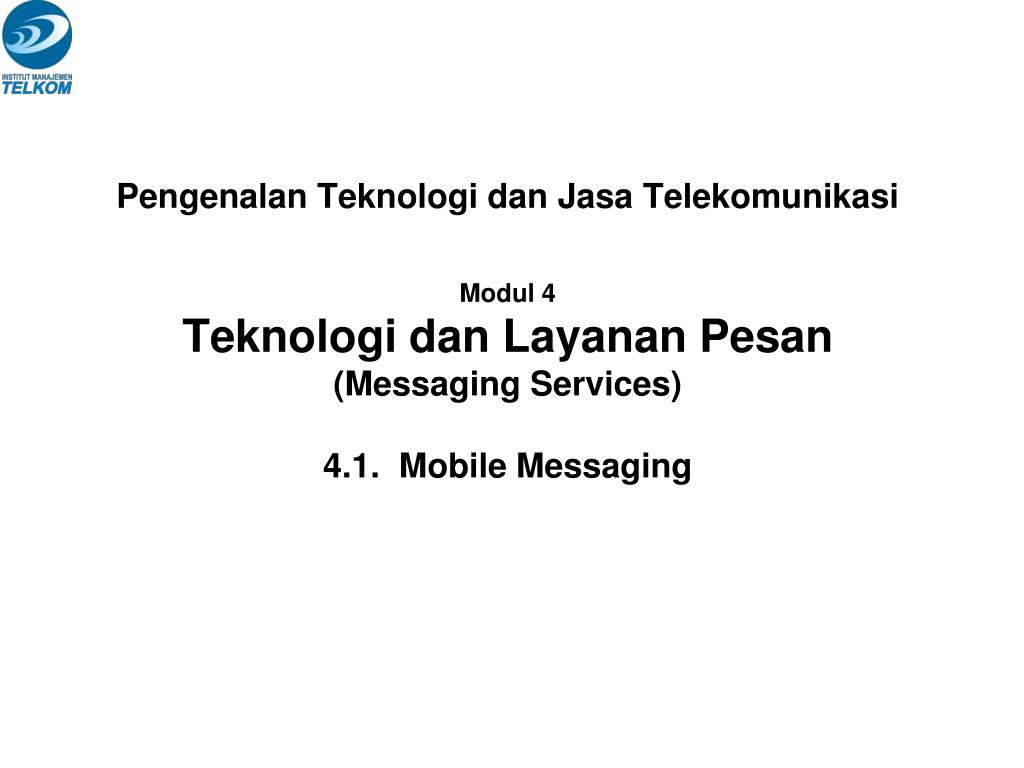

Pengenalan Teknologi dan Jasa Telekomunikasi Modul 4Teknologi dan Layanan Pesan (Messaging Services)4.1. Mobile Messaging


Short message service sms dan enhanced message service ems

Short Message Service (SMS)danEnhanced Message Service (EMS)

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Short message service sms

Short Message Service (SMS)

  • SMS adalah layanan untuk mengirim dan menerima pesan tertulis (teks) dari dan ke Mobile Station (MS).

  • Pesan teks yang dimaksud tersusun dari huruf, angka, atau karakter alfanumerik.

  • Pesan teks dikemas dalam satu paket/ frame yang berkapasitas maksimal 160 byte yang dapat direpresentasikan berupa160 karakter huruf latin atau 70 karakter alfabet non-latin seperti alfabet Arab atau Cina

  • Teknologi SMS mempunyai kemampuan store-and-forward sehingga pesan yang dikirim dari MS dapat disimpan di SMS-Center.

  • Dalam proses pengiriman pesan, SMS menggunakan Signalling Channel, sehingga pesan dapat dikirim dan diterima bersamaan dengan layanan lain.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Elemen jaringan sms

Elemen Jaringan SMS

SME

SMS-G/IW MSC

SME

SMSC

MSC

BSS

MS

SME

HLR

VLR

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Short messaging entity sme

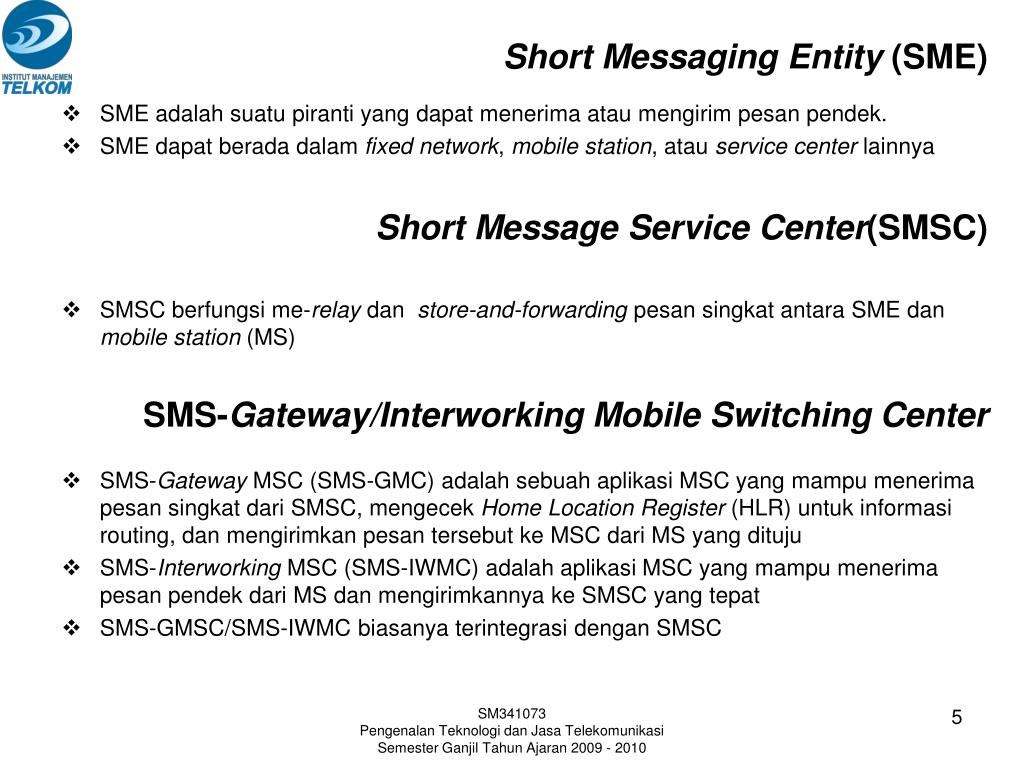

Short Messaging Entity (SME)

  • SME adalah suatu piranti yang dapat menerima atau mengirim pesan pendek.

  • SME dapat berada dalam fixed network, mobile station, atau service center lainnya

Short Message Service Center(SMSC)

  • SMSC berfungsi me-relaydanstore-and-forwardingpesansingkatantara SME danmobile station (MS)

SMS-Gateway/Interworking Mobile Switching Center

  • SMS-Gateway MSC (SMS-GMC) adalahsebuahaplikasi MSC yang mampumenerimapesansingkatdari SMSC, mengecekHome Location Register (HLR) untukinformasi routing, danmengirimkanpesantersebutke MSC dari MS yang dituju

  • SMS-Interworking MSC (SMS-IWMC) adalahaplikasi MSC yang mampumenerimapesanpendekdari MS danmengirimkannyake SMSC yang tepat

  • SMS-GMSC/SMS-IWMC biasanyaterintegrasidengan SMSC

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Home location register hlr

Home Location Register (HLR)

Mobile Switching Center (MSC)

  • MSC melakukanfungsisistem switching danmengontrolpanggilankedandarisistemtelepondansistem data yang lain.

  • MSC akanmengirimkanpesanpendekkepelanggantertentumelalui base stasion yang sesuai

  • HLR adalah basis data yang digunakan untuk penyimpanan permanent, pengelolaan pelanggan dan profil layanan.

  • Ketika dicek oleh SMSC, HLR memberikan informasi routing mengenai pelanggan yang ingin dituju.

  • HLR juga dapat memberitahu SMSC, yang sebelumnya mengalami kegagagalan pengiriman pesan pendek ke MS tertentu, bahwa sekarang MS tersebut telah dikenali oleh jaringan bergerak, dan pesan dapat dikirimkan

Visitor Location Register (VLR)

  • VLR adalah basis data yang berisiinformasitemporermengenaipelanggan

  • Informasiinidibutuhkanoleh MSC untukmelayanipelanggan yang sedang roaming

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Base station system bss

Base Station System (BSS)

  • Semua fungsi yang terkait dengan transmisi sinyal antara MSC dan MS dilakukan di BSS.

  • BSS terdiri dari Base Station Controller (BSC) dan Base Transceiver Stasion (BTS), juga dikenal sebagai wilayah sel.

  • BSC dapat mengendalikan dua atau lebih BTS dan bertanggung jawab pada pemberian sumber data yang semestinya ketika MS dari satu sektor ke sektor lain, terlepas dari apakah sektor berikutnya tersebut berada di dalam sel yang sama atau berbeda

Mobile Station (MS)

  • Perangkat terminal wireless yang dapatmenerimadanmengirimpesansingkatdanpanggilantelepon.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Mobile application part map

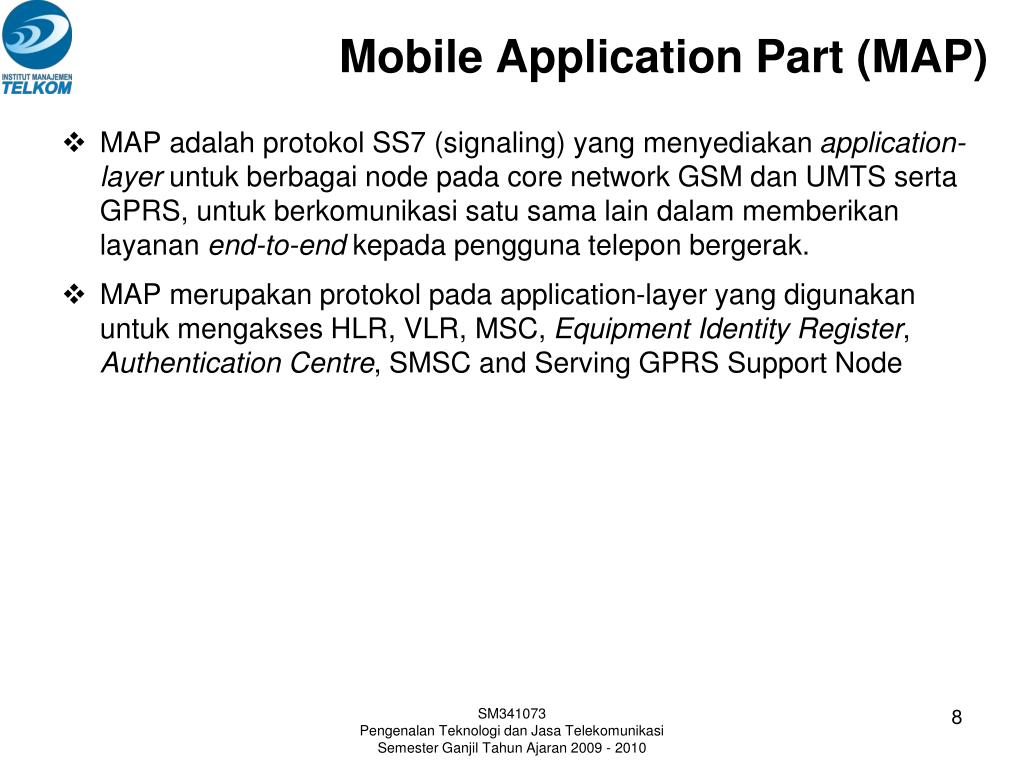

Mobile Application Part (MAP)

  • MAP adalah protokol SS7 (signaling) yang menyediakan application-layer untuk berbagai node pada core network GSM dan UMTS serta GPRS, untuk berkomunikasi satu sama lain dalam memberikan layanan end-to-end kepada pengguna telepon bergerak.

  • MAP merupakan protokol pada application-layer yang digunakan untuk mengakses HLR, VLR, MSC, Equipment Identity Register, Authentication Centre, SMSC and Serving GPRS Support Node

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Operasi map

Operasi MAP

  • Routing information request

    • SMSC mengambilinformasimengenai routing untukmenentukanke MSC manapesandikirim

    • Mekanismeoperasi: SMSrequest (CDMA IS-41) dansendRoutingInfoForShortMsg (GSM)

  • Point-to-point short message delivery

    • Mekanismeuntukmenentukancarabagaimana SMSC mentransferpesanke MSC dimana MS yang ditujuterdaftar.

    • Mekanismeoperasi: short message delivery – point-to-point (SMD-PP) (CDMA IS-41) danforwardShortMessage(GSM)

  • Short message waiting indication

    • Operasiiniaktifpadasaat SMSC tidakberhasilmeneruskanpesankarenakegagalantemporer. HLR akanmemasukkan SMSC inikedaftar SMSC yang akanmenerimapemberitahuanapabila MS sudahbisadiakses.

    • Mekanismeoperasi: SMS notification indicator (CDMA IS-41) danset message waiting data (GSM)

  • Service center alert

    • HLR memberitahu SMSC, yang sebelumnyamengalamikegagalanpengirimanpesan, bahwa MS yang ditujusudahteridentifikasidandapatdiakses.

    • Mekanismeoperasi: SMS notification (CDMA IS-41) danalert service-center (GSM)

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Jenis pengiriman sms

Jenis Pengiriman SMS

  • Short message Mobile Terminated (SMS-MT)

    • Pengirimanpesanpendekdari SMSC ke MS.

    • Pesandapatdikirimmelaluiponselataudenganmenggunakan software aplikasi.

  • Short message Mobile Originated (SMS-MO)

    • Pengirimanpesanpendekdari MS ke SMSC.

    • Pesandapatdikirimkeponselataukeaplikasi software.

  • Short message Cell Broadcast

    • Pengirimanpesansecarasimultankebanyakpenerima yang beradadalamsuatu area tertentu.

    • Cell broadcast merupakan “one-to-many geographically focused messaging service”

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Infrastruktur jaringan sms

Infrastruktur Jaringan SMS

Paging

Terminal

PC

Wireline Network

Operator

SS7

CCBS

Wireless Network

Short Message Service Center

Corporate Intranet

Transaction Gateway

Public Internet

Operator

  • Email

  • Corporate Data

  • Stock Quotes

  • Airline Schedules

  • Banking Services

  • Internetworking Notification

  • Directory Assistance

DBMS

Server

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Aplikasi teknologi sms

Aplikasi Teknologi SMS

  • Notification Services

    • Notification services merupakan layanan SMS yang paling banyak digunakan.

    • Contoh: Voice/fax message notification, E-mail notification, Reminder calendar service

  • E-mail Interworking

    • Layanan e-mail (mis. SMTP) dapat diintegrasikan dengan SMS

  • Paging Interworking

    • Mengintegrasikan layanan paging dengan SMS, memungkinkan pengguna sistem bergerak dapat diakses oleh paging system.

  • Information Services

    • Berbagai layanan informasi dapat disediakan melalui SMS, seperti informasi cuaca, trafik, hiburan, finansial (harga saham, nilai tukar mata uang, perbankan), dll.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Mt sm scenario gsm

MT – SM Scenario (GSM)

SME

SMSC

HLR

MSC

VLR

MS

1. Submit SM

2. sendRoutingInfoForShortMsg

3. forwardShortMessage

4a. sendInfoForMT-SMS

Page

Authentication

4b. sendInfoForMT-SMS (Ack)

5. Message Transfer

6. Delivery Report

7. Status

Report

Operation invocation or message transfer

Successful operation invocation or message transfer

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Short message service sms dan enhanced message service ems

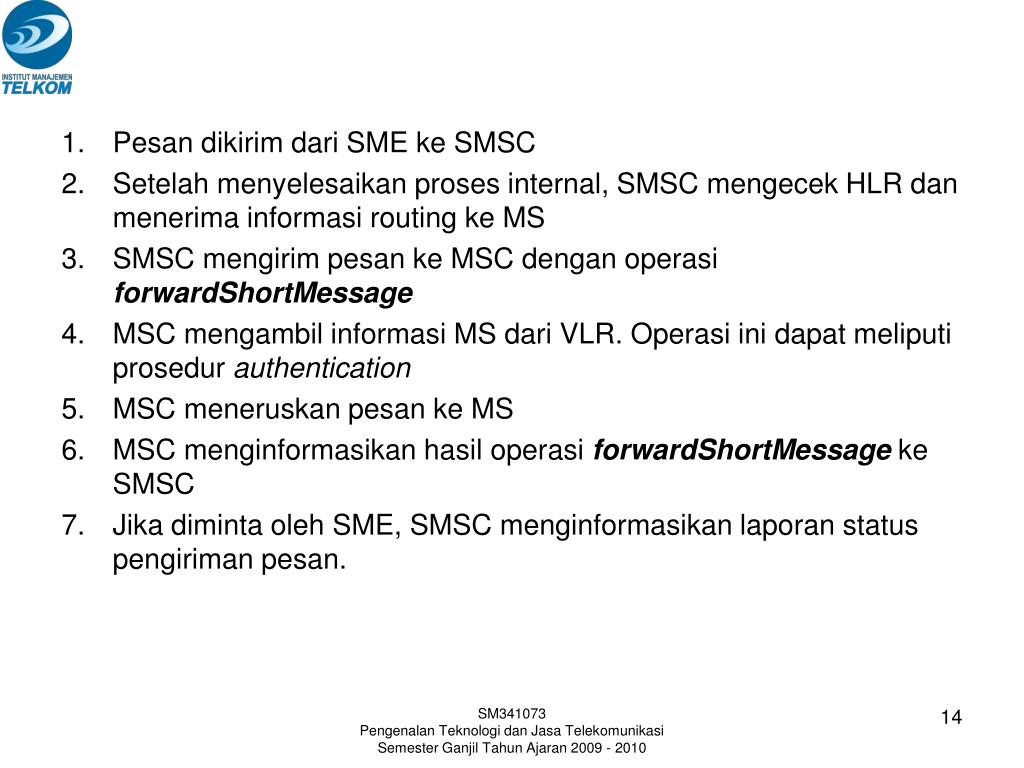

  • Pesan dikirim dari SME ke SMSC

  • Setelah menyelesaikan proses internal, SMSC mengecek HLR dan menerima informasi routing ke MS

  • SMSC mengirim pesan ke MSC dengan operasi forwardShortMessage

  • MSC mengambil informasi MS dari VLR. Operasi ini dapat meliputi prosedur authentication

  • MSC meneruskan pesan ke MS

  • MSC menginformasikan hasil operasi forwardShortMessage ke SMSC

  • Jika diminta oleh SME, SMSC menginformasikan laporan status pengiriman pesan.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Mo sm scenario gsm

MO – SM Scenario (GSM)

SME

SMSC

HLR

MSC

VLR

MS

Access SME & Authentication

1. Message Transfer

2. sendInfoForMO-SMS

3. forwardShortMessage

4. Submit SM

5. Delivery Report

6. Delivery Report

Operation invocation or message transfer

Successful operation invocation or message transfer

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Short message service sms dan enhanced message service ems

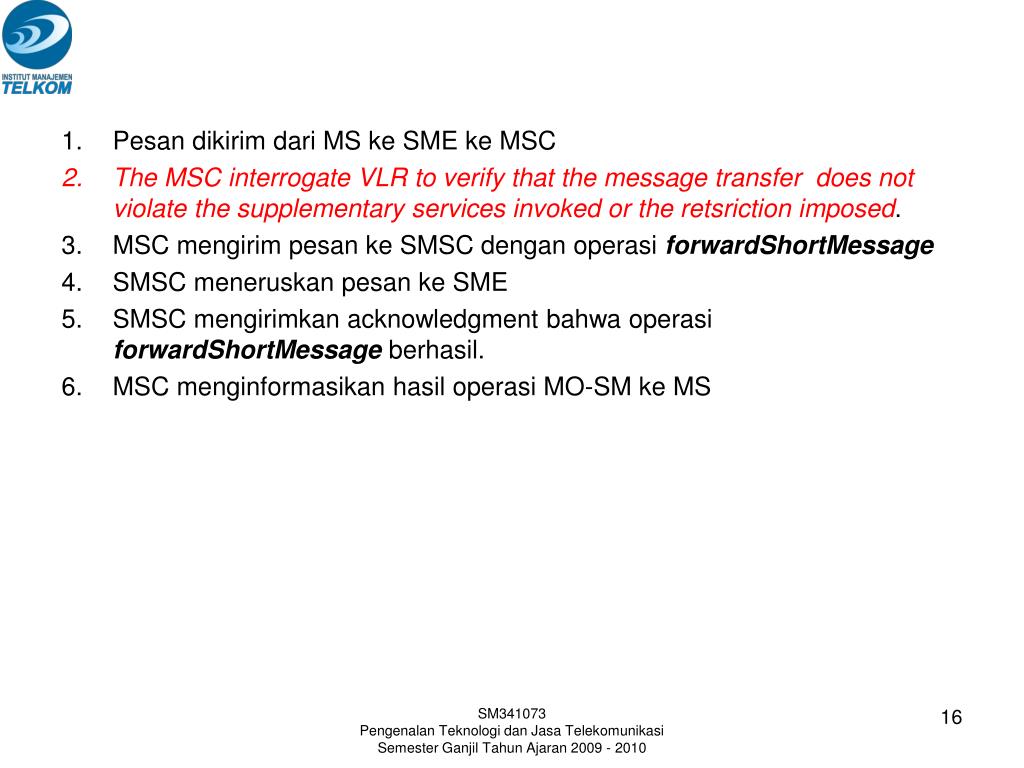

  • Pesan dikirim dari MS ke SME ke MSC

  • The MSC interrogate VLR to verify that the message transfer does not violate the supplementary services invoked or the retsriction imposed.

  • MSC mengirim pesan ke SMSC dengan operasi forwardShortMessage

  • SMSC meneruskan pesan ke SME

  • SMSC mengirimkan acknowledgment bahwa operasi forwardShortMessage berhasil.

  • MSC menginformasikan hasil operasi MO-SM ke MS

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Elemen elemen layanan sms

Elemen-elemen Layanan SMS

SMS memiliki tujuh elemen khusus dalam pengiriman dan penerimaan pesan

  • Validaty Period, yaitu informasi yang menunjukkan lamanya suatu pesan berada di SC sampai pesan dinyatakan kadarluasa.

  • Sevice Center Time Stamp, yaitu elemen informasi yang dikirimkan oleh SC ke Mobile Station yang menyatakan waktu suatu pesan diterima oleh SC.

  • Protocol Identifier, yaitu elemen informasi yang menyatakan protocol layer tertinggi yang digunakan.

  • More Message to Sent, yaitu elemen informasi yang dikirimkan oleh SC ke Mobile Station yang menyatakan masih ada satu atau lebih pesan yang masih akan dikirimkan ke SC.

  • Priority, yaitu elemen layanan yang mengidentifikasikan apakah suatu pesan memiliki prioritas atau tidak.

  • Message Waiting, yaitu elemen service yang tersimpan di HLR dan VLR yang terisolasi dengan Mobile Station yang menyatakan bahwa ada pesan di SC yang gagal terkirim

  • Alert SC, yaitu elemen informasi yang disediakan oleh PLMN GSM yang menginformasikan SC.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010

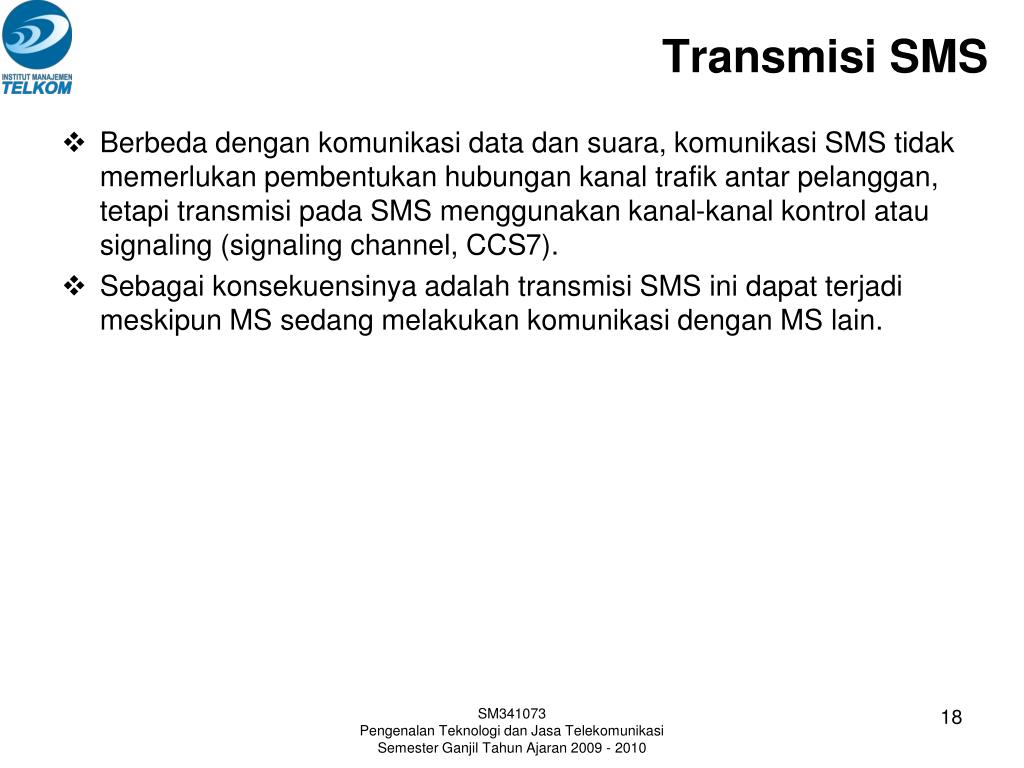

Transmisi sms

Transmisi SMS

  • Berbeda dengan komunikasi data dan suara, komunikasi SMS tidak memerlukan pembentukan hubungan kanal trafik antar pelanggan, tetapi transmisi pada SMS menggunakan kanal-kanal kontrol atau signaling (signaling channel, CCS7).

  • Sebagai konsekuensinya adalah transmisi SMS ini dapat terjadi meskipun MS sedang melakukan komunikasi dengan MS lain.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010

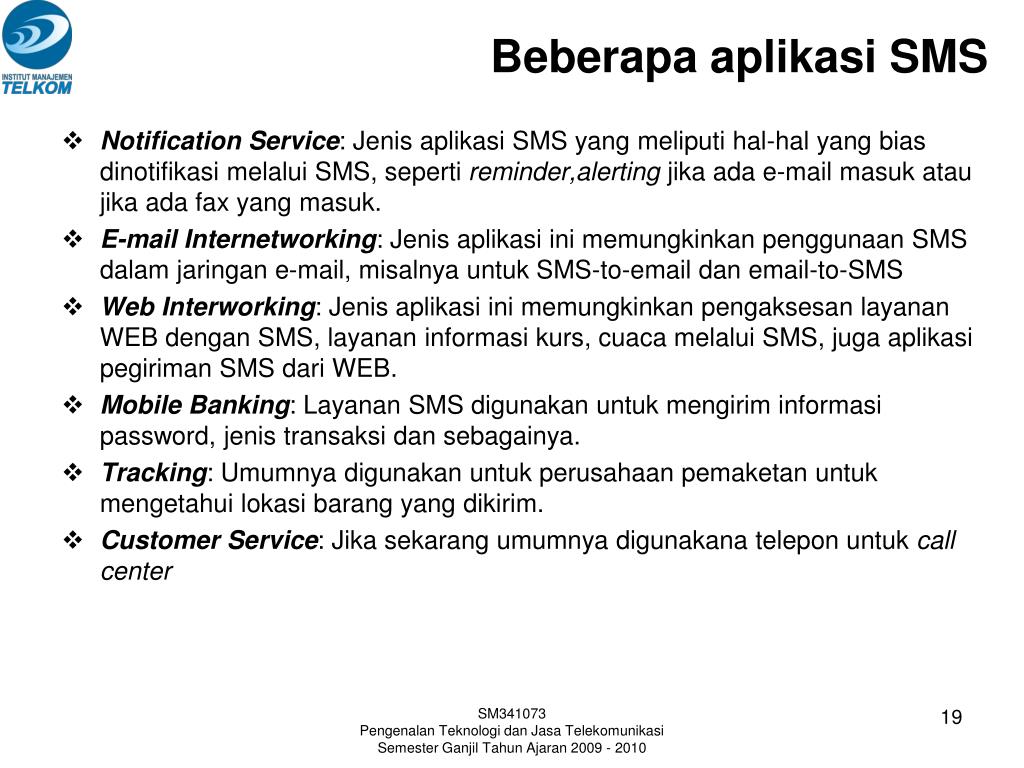

Beberapa aplikasi sms

Beberapa aplikasi SMS

  • Notification Service: Jenis aplikasi SMS yang meliputi hal-hal yang bias dinotifikasi melalui SMS, seperti reminder,alerting jika ada e-mail masuk atau jika ada fax yang masuk.

  • E-mail Internetworking: Jenis aplikasi ini memungkinkan penggunaan SMS dalam jaringan e-mail, misalnya untuk SMS-to-email dan email-to-SMS

  • Web Interworking: Jenis aplikasi ini memungkinkan pengaksesan layanan WEB dengan SMS, layanan informasi kurs, cuaca melalui SMS, juga aplikasi pegiriman SMS dari WEB.

  • Mobile Banking: Layanan SMS digunakan untuk mengirim informasi password, jenis transaksi dan sebagainya.

  • Tracking: Umumnya digunakan untuk perusahaan pemaketan untuk mengetahui lokasi barang yang dikirim.

  • Customer Service: Jika sekarang umumnya digunakana telepon untuk call center

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Enhanced message service ems

Enhanced Message Service (EMS)

  • EMS merupakan enhanced version dariSMS, yaitu dapat mengirim/menerima messaging features yang lebih beragam, meliputi ring-tone/melody/sound, gambar dan animasi, dan modified (formatted) text.

  • Semua fitur tersebut dapat dikirim/diterima sebagai satu pesan yang terintegrasi untuk ditampilkan pada perangkat bergerak yang comply dengan EMS.

  • EMS dirancang untuk dapat beroperasi pada jaringan yang sudah digunakan untuk SMS, dengan menggunakan infrastruktur store-and-forward.

  • EMS merupakan langkah evolusi menuju multimedia message service (MMS).

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Multimedia message service mms

Multimedia Message Service(MMS)

from

…. listen to what I say ….

to

….. see what I mean …..

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Short message service sms dan enhanced message service ems

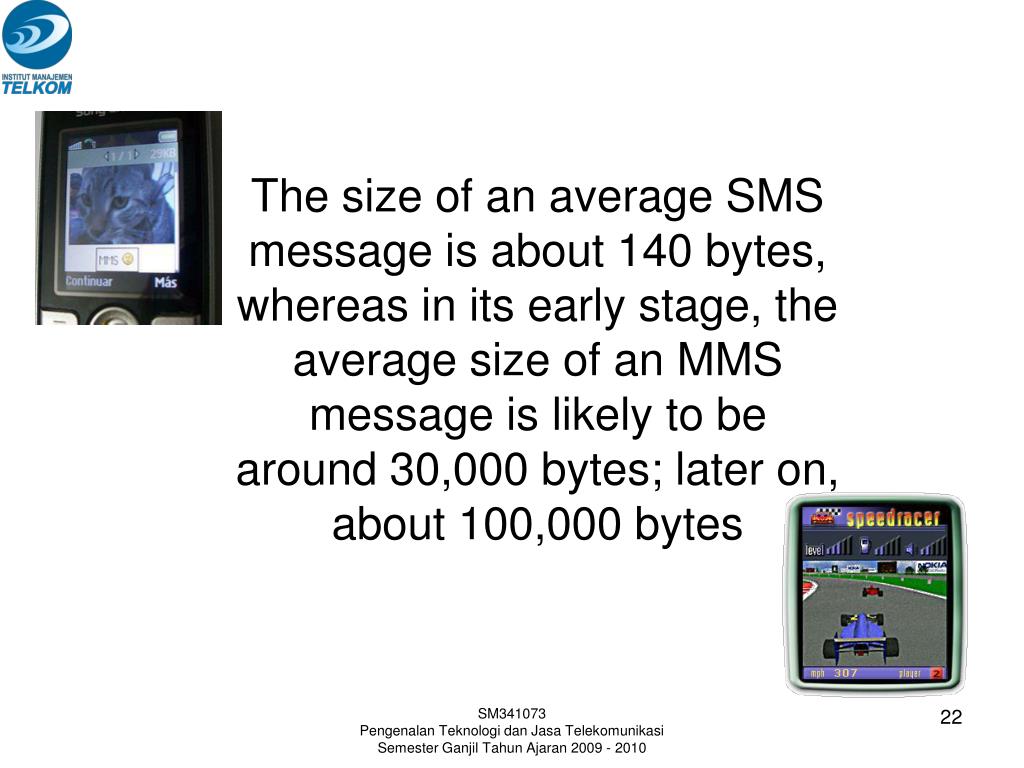

The size of an average SMS message is about 140 bytes, whereas in its early stage, the average size of an MMS message is likely to be around 30,000 bytes; later on, about 100,000 bytes

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Mms at a glance

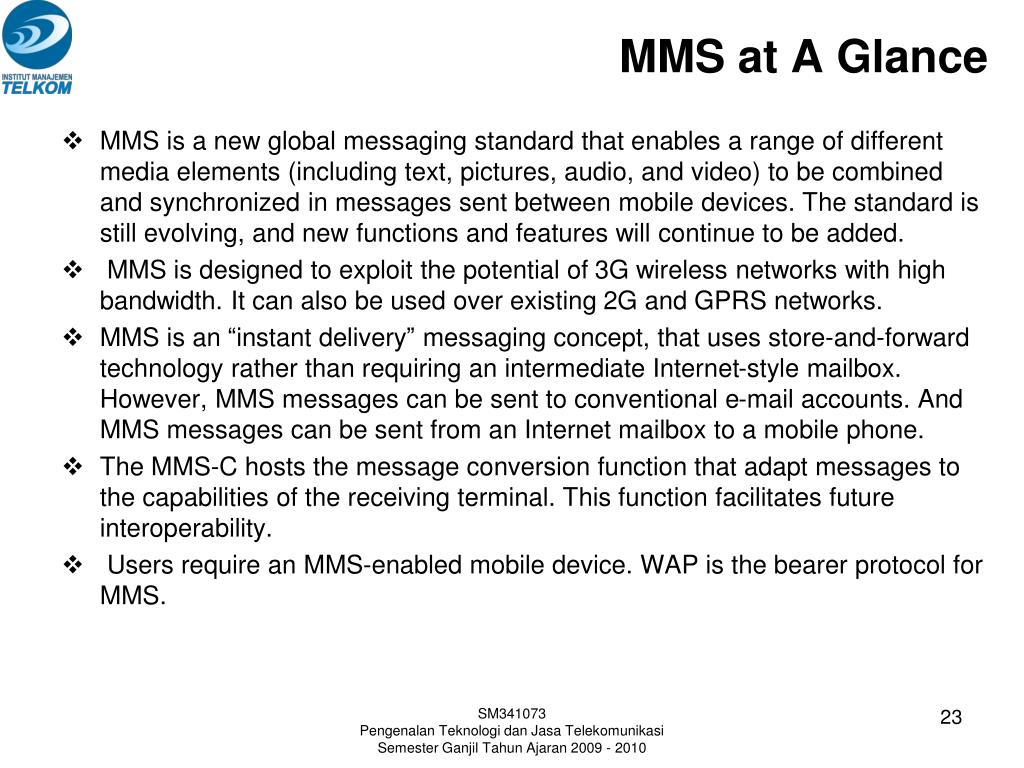

MMS at A Glance

  • MMS is a new global messaging standard that enables a range of different media elements (including text, pictures, audio, and video) to be combined and synchronized in messages sent between mobile devices. The standard is still evolving, and new functions and features will continue to be added.

  • MMS is designed to exploit the potential of 3G wireless networks with high bandwidth. It can also be used over existing 2G and GPRS networks.

  • MMS is an “instant delivery” messaging concept, that uses store-and-forward technology rather than requiring an intermediate Internet-style mailbox. However, MMS messages can be sent to conventional e-mail accounts. And MMS messages can be sent from an Internet mailbox to a mobile phone.

  • The MMS-C hosts the message conversion function that adapt messages to the capabilities of the receiving terminal. This function facilitates future interoperability.

  • Users require an MMS-enabled mobile device. WAP is the bearer protocol for MMS.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Multimedia messaging service mms

Multimedia Messaging Service (MMS)

  • Multimedia Messaging Service (MMS) adalah teknologi komunikasi yang dikembangkan oleh 3GPP (Third Generation Partnership Project) yang memungkinkan komunikasi multimedia antar MS dan perangkat lain

  • Sebagai pengembangan dari protokol SMS, MMS mengembangkan cara pengiriman/penerimaan (hampir simultan) pesan yang berisi teks, gambar, audio, dan video clip

  • Apabila teknologi telah dikembangkan penuh, MMS dapat mensuport transmisi streaming video.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Phase pengembangan mms

Phase Pengembangan MMS

  • MMS dikembangkan dalam dua tahap.

    • Phase pertama berbasis General Packet Radio Services (GPRS).

    • MMS phase kedua memerlukan network 3G yang memungkinkan streaming video.

  • Teknologi antara, Enhanced Messaging Service (EMS), memiliki kapabilitas lebih tinggi dari SMS, tetapi lebih rendah dari MMS. Tidak seperti MMS, EMS tidak memerlukan upgrade network

  • Pada prinsipnya ukuran pesan MMS tak terbatas, walaupun operator menentukan batasan ukurannya masing-masing.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010

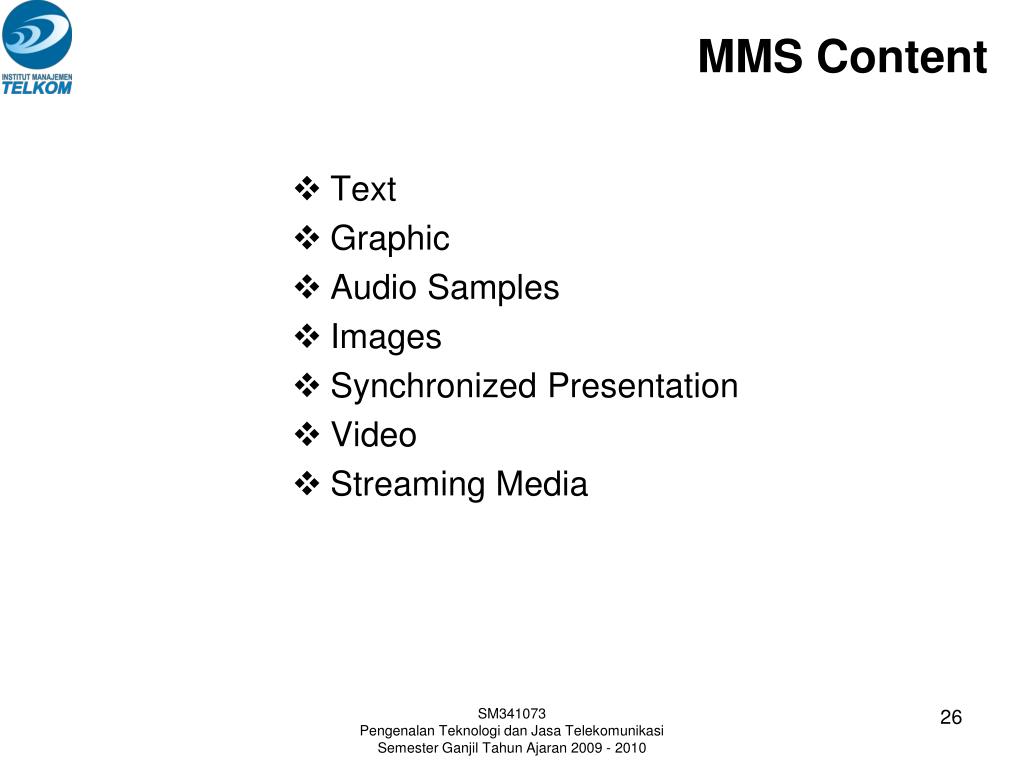

Mms content

MMS Content

  • Text

  • Graphic

  • Audio Samples

  • Images

  • Synchronized Presentation

  • Video

  • Streaming Media

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Short message service sms dan enhanced message service ems

Text

  • Memungkinkan untuk memformat teks dengan font, size dan style yang berbeda-beda.

  • Pada EMS formatted text dapat digabungkan dengan gambar atau audio dengan pixel sederhana, sedangkan pada MMS formatted text dapat digabungkan dengan photographic images, graphics, audio samples, dan video sequences.

Graphic

  • Graph, tables, charts, diagrams, maps, sketches, plansdanlayoutadalahsebagiancontohlayanangrafik MMS, yang denganmakinberkembangnyalocation-based services, mapsdansketchesakanmakinrelevanbagipengguna.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010

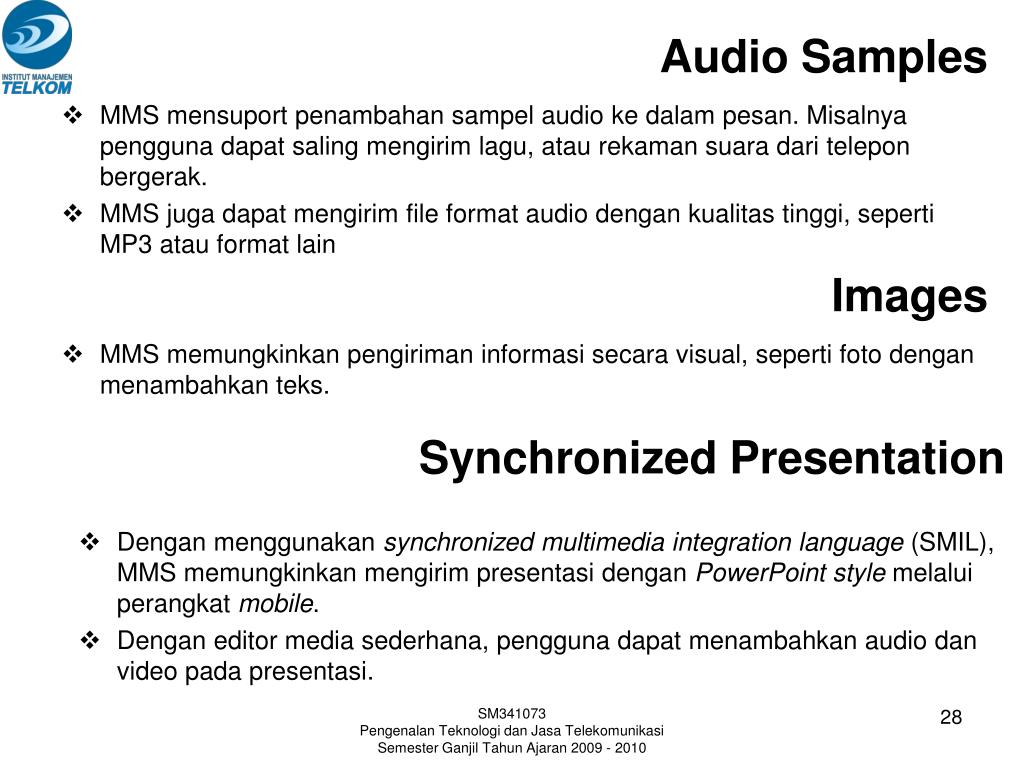

Audio samples

Audio Samples

  • MMS mensuport penambahan sampel audio ke dalam pesan. Misalnya pengguna dapat saling mengirim lagu, atau rekaman suara dari telepon bergerak.

  • MMS juga dapat mengirim file format audio dengan kualitas tinggi, seperti MP3 atau format lain

Images

  • MMS memungkinkanpengirimaninformasisecara visual, sepertifotodenganmenambahkanteks.

Synchronized Presentation

  • Dengan menggunakan synchronized multimedia integration language (SMIL), MMS memungkinkan mengirim presentasi dengan PowerPoint style melalui perangkat mobile.

  • Dengan editor media sederhana, pengguna dapat menambahkan audio dan video pada presentasi.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Video

Video

  • Pengembangan yang paling utama dari kapabilitas imaging digital pada MMS adalah video content.

  • MMS dapat mengirim video-clip (pada awal pengembangannya MMS dapat mengirim video-clip dengan durasi 30 detik)

Streaming Media

  • Dengan streaming, video dansuaradenganukuranbesardapatdikirimtanpamendudukimemoripadateleponbergerak.

  • Pesantidakdisimpandalammemori, tetapilangsungditampilkandilayar.

  • Walaupunkontradiktifdenganprinsip messaging service, yaitu store-and-forward, namunteknologi streaming inidianggapsangatcocokuntuk MMS.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010

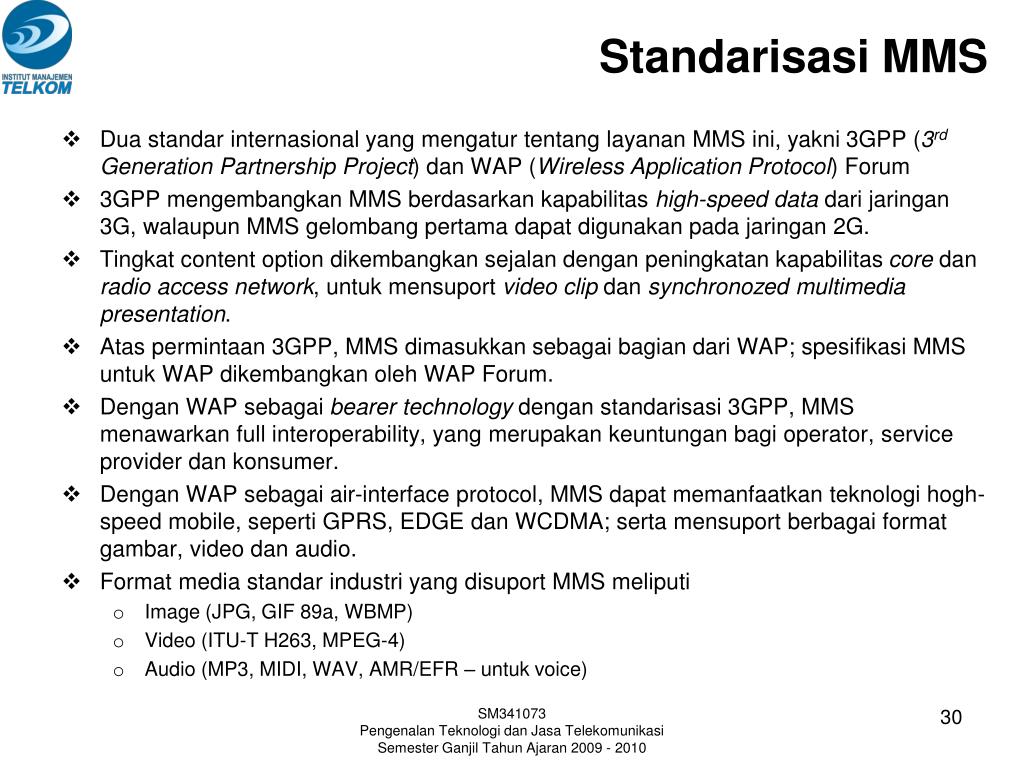

Standarisasi mms

Standarisasi MMS

  • Dua standar internasional yang mengatur tentang layanan MMS ini, yakni 3GPP (3rd Generation Partnership Project) dan WAP (Wireless Application Protocol) Forum

  • 3GPP mengembangkan MMS berdasarkan kapabilitas high-speed data dari jaringan 3G, walaupun MMS gelombang pertama dapat digunakan pada jaringan 2G.

  • Tingkat content option dikembangkan sejalan dengan peningkatan kapabilitas core dan radio access network, untuk mensuport video clip dan synchronozed multimedia presentation.

  • Atas permintaan 3GPP, MMS dimasukkan sebagai bagian dari WAP; spesifikasi MMS untuk WAP dikembangkan oleh WAP Forum.

  • Dengan WAP sebagai bearer technology dengan standarisasi 3GPP, MMS menawarkan full interoperability, yang merupakan keuntungan bagi operator, service provider dan konsumer.

  • Dengan WAP sebagai air-interface protocol, MMS dapat memanfaatkan teknologi hogh-speed mobile, seperti GPRS, EDGE dan WCDMA; serta mensuport berbagai format gambar, video dan audio.

  • Format media standar industri yang disuport MMS meliputi

    • Image (JPG, GIF 89a, WBMP)

    • Video (ITU-T H263, MPEG-4)

    • Audio (MP3, MIDI, WAV, AMR/EFR – untuk voice)

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010

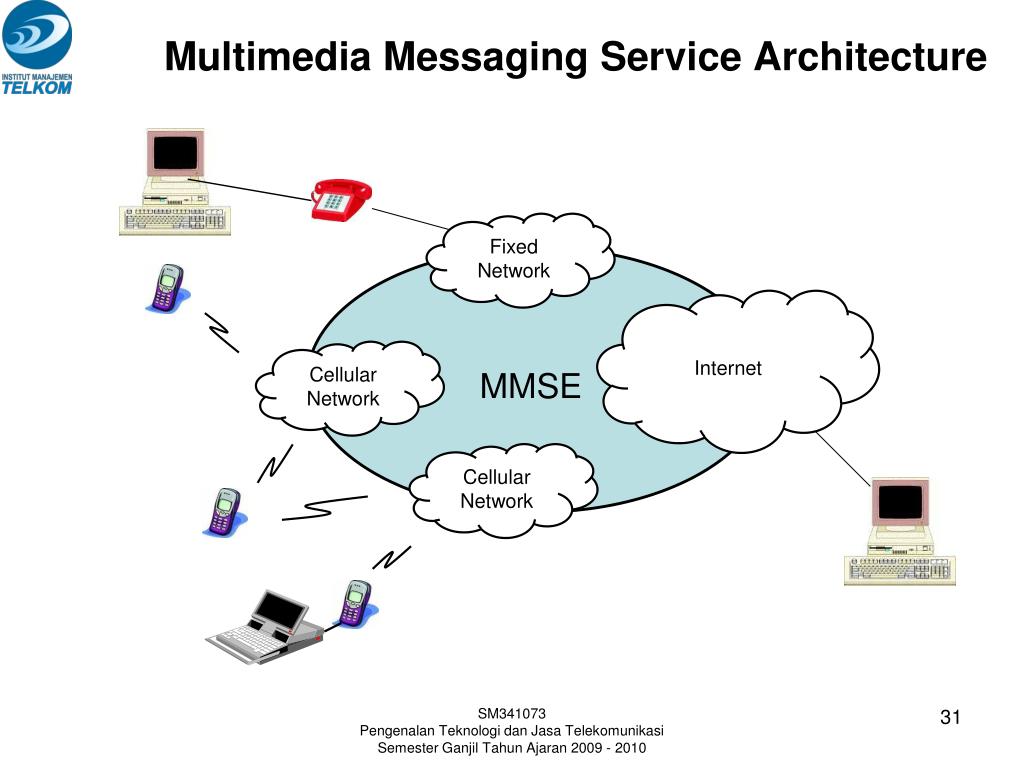

Multimedia messaging service architecture

Multimedia Messaging Service Architecture

Fixed Network

Internet

Cellular Network

MMSE

Cellular Network

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010

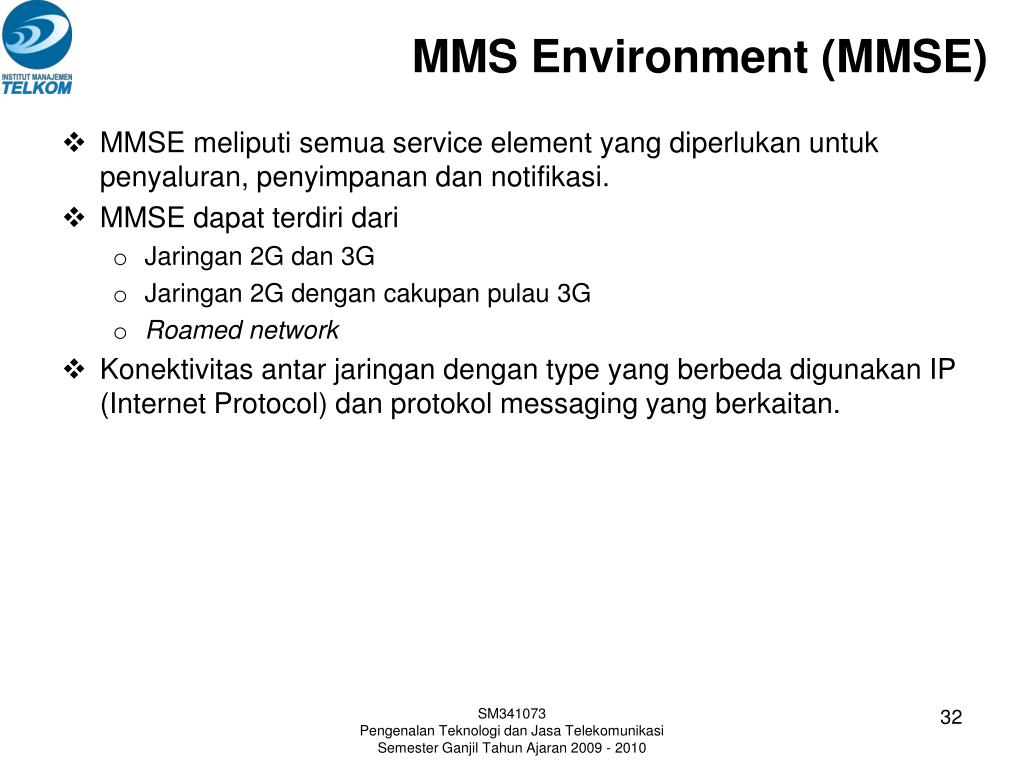

Mms environment mmse

MMS Environment (MMSE)

  • MMSE meliputi semua service element yang diperlukan untuk penyaluran, penyimpanan dan notifikasi.

  • MMSE dapat terdiri dari

    • Jaringan 2G dan 3G

    • Jaringan 2G dengan cakupan pulau 3G

    • Roamed network

  • Konektivitas antar jaringan dengan type yang berbeda digunakan IP (Internet Protocol) dan protokol messaging yang berkaitan.

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010

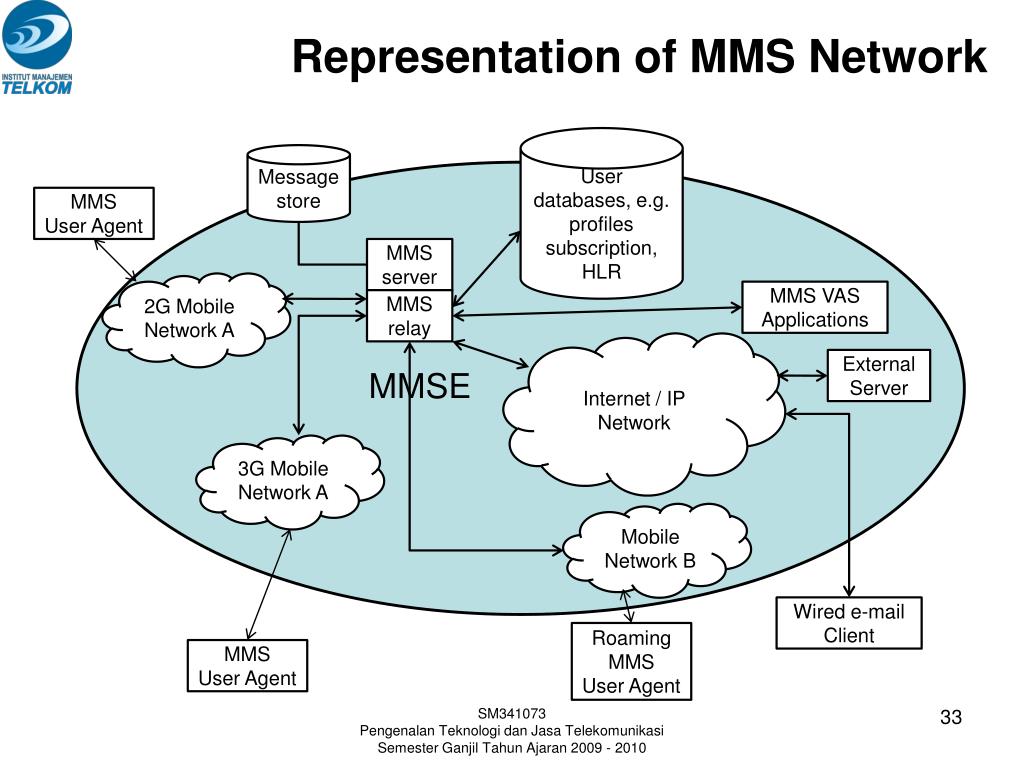

Representation of mms network

Representation of MMS Network

User databases, e.g. profiles subscription, HLR

Message store

MMS

User Agent

MMS server

2G Mobile Network A

MMS VAS Applications

MMS relay

Internet / IP Network

External Server

MMSE

3G Mobile Network A

Mobile Network B

Wired e-mail Client

Roaming

MMS

User Agent

MMS

User Agent

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Short message service sms dan enhanced message service ems

  • MMS User Agent

    • Fungsi layer aplikasi yang ada pada perangkat MS, atau perangkat eksternal lainnya, yang memungkinkan untuk menampilkan, mengedit, meng-handle ( send, receive, delete, dll)

  • MMS Server & MMS Relay

    • MMS server berfungsi menyimpan dan meng-handleincoming dan outgoingmessages.

    • MMS relay berfungsi mentransfer pesan di antara sistem messaging yang berbeda.

    • MMS server dan MMS relay dapat terpisah, tergabung di MMS Center, atau terdistribusi pada domain yang berbeda.

  • Pada gambar di atas MMS menggunakan WAP sebagai bearer technology untuk mobile connectivity

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Mms standardized services

MMS Standardized Services

  • Multimedia message transmission – ke satu atau lebih tujuan

  • Multimedia message reception in the recipient MMSE – setelah menerima pesan, MMSE melakukan:

    • Memverifikasi profil penerima pesan

    • Menyimpan pesan sampai dikirim, diteruskan, ditolak (rejected), atau expired.

    • Mengirim pemberitahuan ke recipient MMS user agent

  • Multimedia message retrieval – recipient MMS user agent dapat meminta pengiriman pesan dari recipient MMSE, berdasarkan informasi yang diterima dalam pemberitahuan

  • Read-reply report – laporan ini dapat diminta oleh originating MMS user agent

  • Support for streaming data – untuk mendownload isi pesan

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010

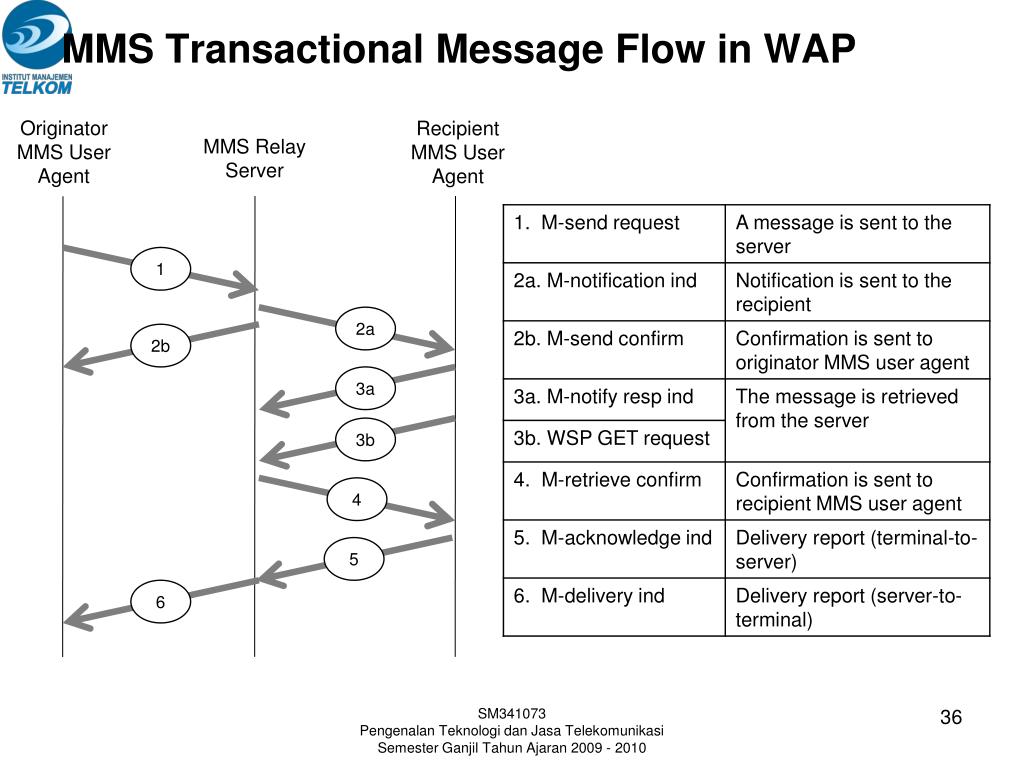

Mms transactional message flow in wap

MMS Transactional Message Flow in WAP

Originator

MMS User Agent

Recipient

MMS User Agent

MMS Relay Server

1

2a

2b

3a

3b

4

5

6

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


Referensi

Referensi

  • “Wireless Short Message Service” , The International Engineering Consortium – Web ProForum Tutorial (http://www.iec.org)

  • http://www.ittelkom.ac.id/library

  • “Advanced Messaging”, (www.MobileIN.com)

  • “Wikipedia, the free encyclopedia”, (http://en.wikipedia.org)

  • “Introduction to Multimedia Messaging Service”, (http://www.gsmfavorites.com)

  • “MMS – Building on the success of SMS”, Lars Novak and Magnus Svensson, Ericsson Review No.3 , 2001. (http://www.ericsson.com)

SM341073

Pengenalan Teknologi dan Jasa Telekomunikasi

Semester Ganjil Tahun Ajaran 2009 - 2010


  • Login
