Presentation Transcript

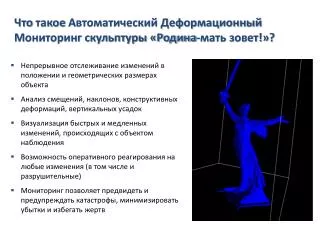

  1. Что такоеАвтоматический Деформационный Мониторинг скульптуры «Родина-мать зовет!»? • Непрерывное отслеживание изменений в положении и геометрических размерах объекта • Анализсмещений, наклонов, конструктивных деформаций, вертикальных усадок • Визуализация быстрых и медленных изменений, происходящих с объектом наблюдения • Возможность оперативного реагирования на любые изменения (в том числе и разрушительные) • Мониторинг позволяет предвидеть и предупреждать катастрофы, минимизировать убытки и избегать жертв

  2. Почему деформационный мониторинг должен быть автоматизирован ? • Движения происходят непрерывно • Любые внезапные аномальные изменения в движении должны быть вовремя зафиксированы • Online-анализ, вычисления в режиме реального времени, формирование оповещений в случае тревоги • Анализ более достоверен при регулярных измерениях • Измерения, полученные вручную, требуют больших временных затрат и человеческих ресурсов • Автоматизированные системы исключают человеческий фактор • Автоматизированный мониторинг - эффективный, быстрый и надёжный • Ручные измерения становятся утомительными

  3. Компоненты системы Мониторинга Сенсоры и датчики (основные) Тахеометр Инклинометр GPS/GNSS приемник • Автоматизированный тахеометр • LeicaTM30 • Угловая точность 0,5” и 1” • Точный дальномер до 3000м (0,6мм+1ppm) • Функция автоматического распознавания и наведения на цель • Огромный запас мото часов для непрерывной работы • Датчик наклона • Leica Nivel210/Nivel220 • Одновременное определение угла наклона по двум горизонтальным осям и его направление • Точность определения горизонтального смещения от вертикали – 0,0047 мм/1м высоты • Спутниковые приемники • Leica GMX901 / GMX902 • Компактные иустойчивые к всевозможным погодным условиям • Прием сигналов ГЛОНАСС и GPS (GMX902) • Высокая частота определения координат (20Гц) • Точность определения координат: • в плане – до 3мм+0,5ppm • по высоте – до 6мм+1ppm.

  4. Компоненты системы Мониторинга Программное обеспечение Leica GNSS Spider Leica GeoMos • Модульный программный пакет для централизованного управления станциями или сетями базовых станций • Автоматизация процесса обеспечения данными в режиме постобработки и в режиме реального времени • Гибкость в используемых каналах связи и форматах данных • Продвинутые алгоритмы обработки данных GNSS • Формирование результатов измерений в формате RINEX • Многоцелевое программное обеспечение автоматического мониторинга (обработка данных всех типов датчиков) • Численное и графическое представление измерений • Настраиваемый вид графиков и отчётов • Контроль нахождения измерений в установленных пределах • Анализ и пост-обработка измерений • Экспорт данных в различных форматах • Возможность использования карт и фотографий • Графический статус состояния точек контроля на карте

  5. Точность системы мониторинга • Точность системы мониторинга определяется • Составом системы мониторинга • Точностью используемых сенсоров • Качеством опорного обоснования • Правильно подобранными местами установки датчиками • Типовая точность системы мониторинга • Абсолютная:от 1 мм до 2 см • Относительная: до 0,01мм

  6. Расположение GNSS и инклинометров - Антенна AR10 - Приемник GMX902 - Приемник GR10 - Инклинометр Nivel220 Базовая станция

  7. Решение и применение Post Proc. Realtime

  8. Основные преимущества современной высокоточной автоматизированной системы деформационного мониторинга, при использовании оборудования Leica: - ослабление негативного освещения СМИ, за счёт on-line доступа любого пользователя - исключение человеческого фактора при снятии отчетов; - достоверность получаемых данных; - возможность быстро определить и оперативно отреагировать на изменения; - минимизация ошибок при обработке получаемых сведений; - постоянный мониторинг за креном и проседанием фундамента 85-ти метровой скульптуры.

  9. Спасибо за внимание!!! ООО «Градиент» ул. Канунникова 6/1 (8442) 43-50-50
