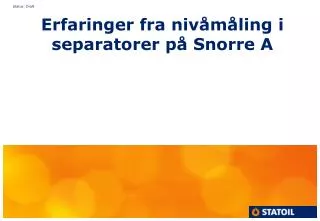

  1. Erfaringer fra nivåmåling i separatorer på Snorre A

  2. Litt om meg • Gunnar Laurhammer • Utdannet atomatiker • Arbeidet på SNA siden 1994 • Ansatt i Aker Elektro frem til 1999 • Ansatt i Saga Petroleum, NHY og Statoil etter det. • Arbeider i dag som samordner Automasjon på SNA

  3. Måleprinsipper som vi har erfaringer fra og som vil bli gjennomgått • Kapasitive staver fra Endress+Hausser • Radarmålere fra Endress+Hausser • Guided wave radarmålere fra Magnetrol • Profilmålere fra Synetix • Profilmålere basert på termisk ledeevne • Radioaktive gammamålere fra Endress+Hausser • DP-transmittere fra Fuji og Rousemount

  4. Snorre/Vigdis Prosess anlegg • 2 trinns separasjon på Snorre • 1 Stk Testseparator • 3 trinns separasjon på Vigdis • 2 stk avagassingstanker • Totalt 8 separatorer med nivåregulering Snorre A har ikke dublerte prosess systemer

  5. Kapasitive nivåmålere • Positivt • Svært enkel kalibrering • Kalibrering kan utføres under drift av anlegg • Meget stabil så lenge forutsetningene for måleprinsippet er ivaretatt • Fungerer bra i gass/olje fase

  6. Kapasitive nivåmålere • Negativt • Gir store utslag dersom det kommer vann på en måler som står montert i oljefasen, eller dersom vanninholdet i oljen endrer seg pga prosessforstyrrelser. • Er følsom for avleiringer, oppbygging av sand i separatorer. • Installert i tank, slik at ved vedlikehold der demontering er nødvendig, må prosessen stenges ned.

  7. Oppsummering kapasitive målestaver Kapasitive nivåmålere er i dag utfaset på SNA, pga driftsforstyrrelser. Det er kun en stk kapasitiv måler i drift på separatorer

  8. Radarmålere FMR 130 • Positivt • En av de beste målerne vi har hatt om bord så lenge forutsetningene for radarmålere var til stede. • Har flere målere om bord som ikke har hatt behov for noen form for rekalibrering på snart 10 år

  9. Radarmålere FMR 130 • Negativt • Installert i tank, slik at ved vedlikehold der demontering er nødvendig, må prosessen stenges ned. • Tåler ikke skum på overflaten av medie den måler på. • Høy brukerterskel på kalbirering og feilsøking. • Krever nedstenging av anlegg for gjennomføring av kalibrering. • Ved feil detektering av ekko, vil måleren gå til sikker posisjon. • Gjenntakende problemer med ”loss of ecco”

  10. Oppsummering FMR 130 Radarmålere • I dag er FMR radarmålere kun brukt på væskeutskillere, der måleren har gode arbeidsforhold. Den er utfaset på separatorene pga mye problemer med skumdannelse på overflate.

  11. Guided Wave Radar • Guided Wave radarer ble installert på alle separatorene på Snorre A ifbm utfasing av kapasitive målestaver • Ble totalt mislykket, da målerne ikke viste tilfredsstillende stabilitet • Vi måtte sette tilbake kapasitive staver, da disse var mer stabile.

  12. Synetix Profilmålere • Positivt • Gir en grafisk visning av innholdet i separatorer (egenvekter) • Kan brukes ifbm detektering av sand, for optimal jetting • Kan brukes til optimalisering av kjemikalieforbruk • Stabil måling

  13. Synetix Profilmålere • Negativt • Omfattende kalibrering. Krever total nedstenging av prosessanlegget • Grov oppløsning • Er følsom for oppbygging av forurensinger som sand • Røntgenfotografering

  14. Oppsummering • Profilmålere egner seg meget godt for regulering. • Vi hadde ikke valgt dagens løsning dersom vi hadde visst det vi vet i dag

  15. Profilmåler termisk ledeevne • Prøveinstalasjon, med lite erfaringer • Ser ut til å fungere bra • Omfattende installasjon med hjelpesystemer

  16. Radioaktive gammamålere • Positivt • Enkel installsjon (kan i visse tilfeller installeres mens anlegget er i drift) • Virker meget stabil (ingen feil så langt)

  17. Radioaktive gammamålere • Negativt • Kalibrering er omfattende og tar lang tid. • Er veldig følsom for ekstern påvirkning av radioaktivitet

  18. Oppsummering • Gammamålere fungerer meget bra på Snorre A • Vil være hovedmåleprinsipp hos oss i lang tid fremover

  19. DP-Celler • Positivt • Enkel installasjon • Meget enkel kalibrering • Stabilitet • Enkel å reparere • Kan demonteres/monteres under drift

  20. DP-Celler • Negativt • Påvirkes dersom egenvnekter endrer seg • Sand i rørstusser

  21. Oppsummering • Er installert som sekundært måleprinsipp. • Er et enkelt og velkjent måleprinsipp, med høy stabilitet. • Er avhengig av at en har en separator som er klargjort for bruk av DP-celler (Stusser for tilkobling osv.)
