Presentation Transcript


2036411

پردازنده ها

جلسه سوم


2036411

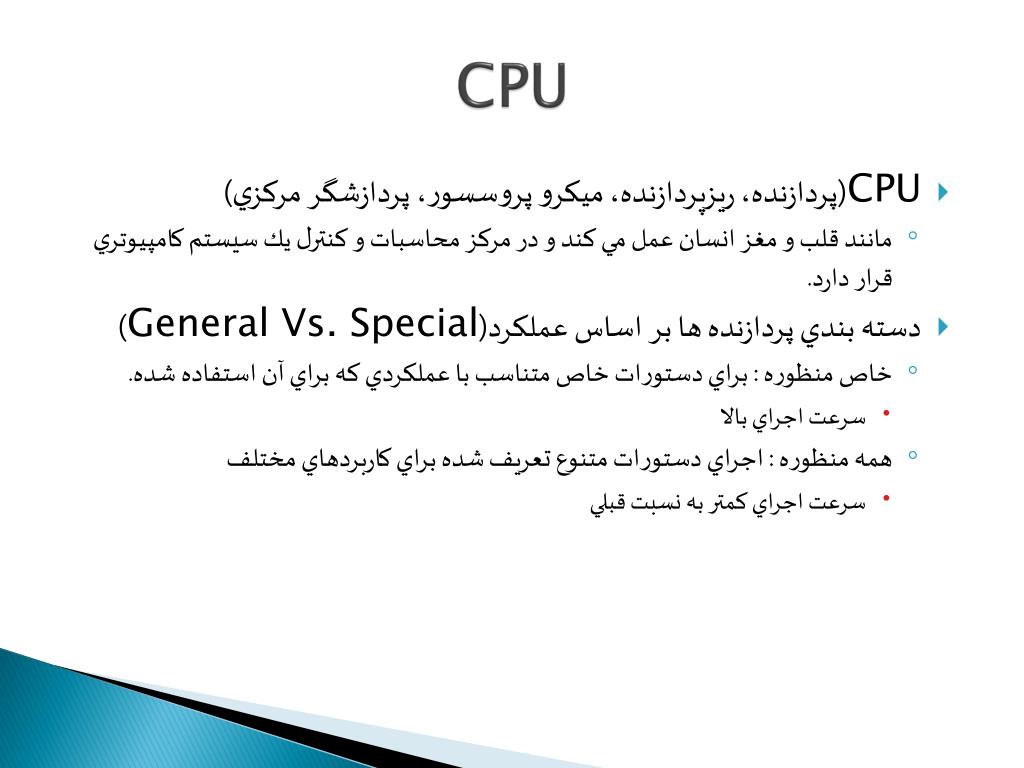

CPU

  • CPU(پردازنده، ريزپردازنده، ميكرو پروسسور، پردازشگر مركزي)

    • مانند قلب و مغز انسان عمل مي كند و در مركز محاسبات و كنترل يك سيستم كامپيوتري قرار دارد.

  • دسته بندي پردازنده ها بر اساس عملكرد(General Vs. Special)

    • خاص منظوره : براي دستورات خاص متناسب با عملكردي كه براي آن استفاده شده.

      • سرعت اجراي بالا

    • همه منظوره : اجراي دستورات متنوع تعريف شده براي كاربردهاي مختلف

      • سرعت اجراي كمتر به نسبت قبلي


2036411

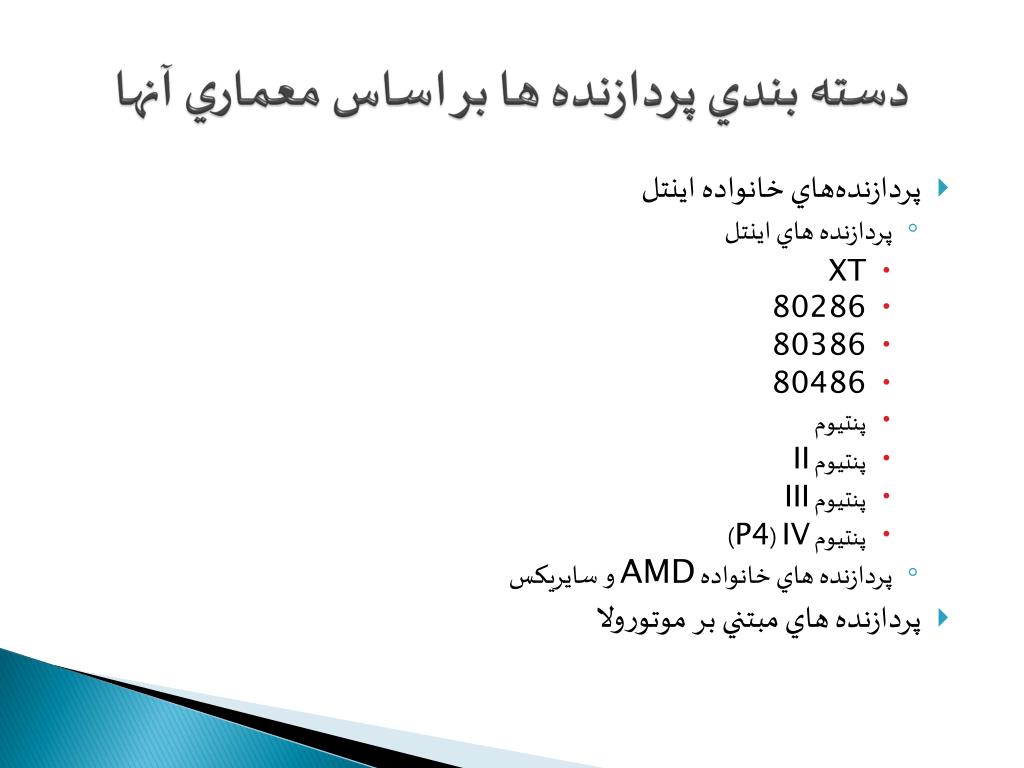

دسته بندي پردازنده ها بر اساس معماري آنها

  • پردازنده‌هاي خانواده اينتل

    • پردازنده هاي اينتل

      • XT

      • 80286

      • 80386

      • 80486

      • پنتيوم

      • پنتيوم II

      • پنتيوم III

      • پنتيوم IV (P4)

    • پردازنده هاي خانواده AMD و سايريكس

  • پردازنده هاي مبتني بر موتورولا


2036411

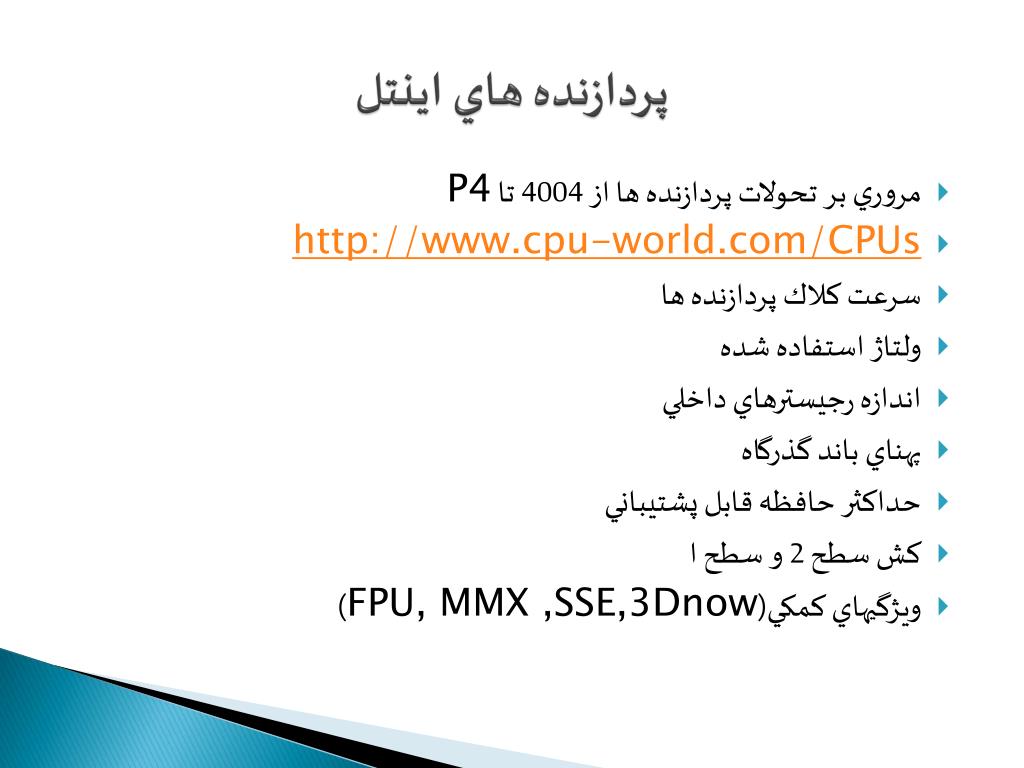

پردازنده هاي اينتل

  • مروري بر تحولات پردازنده ها از 4004 تا P4

  • http://www.cpu-world.com/CPUs

  • سرعت كلاك پردازنده ها

  • ولتاژ استفاده شده

  • اندازه رجيسترهاي داخلي

  • پهناي باند گذرگاه

  • حداكثر حافظه قابل پشتيباني

  • كش سطح 2 و سطح ا

  • ويژگيهاي كمكي(FPU, MMX ,SSE,3Dnow)


2036411

XT

  • اولين پردازنده هاي كه به طور وسيع مورد استفاده در كامپيوترهاي IBMبودند. به شكل DIP(Dull in line Package)

  • داراي دو مد كاري MaxوMin (همه كارها با پردازنده)

  • 8088 : گذرگاه داخلي 16 بيت ولي خارجي 8 بيت. داراي 40 پايه – 20 خط براي آدرس و داده-(ويژگي مالتي پلكس) حداكثر حافظه قابل حمايت 1 مگابايت – به كمك ALE كنترل آدرس و يا داده بودن خطوط مشخص مي شود.

  • 8086 : گذرگاه داخلي و خارجي 16بيت

    • داراي خطوط زير است:

      • اطلاعات : با 16خط داده با حافظه در ارتباط است.

      • آدرس : 16 خط

      • كلاك

      • ماكس و مين : در مد مين خطوط 24-31 عملكرد آنها تغييير خواهد كرد. در مد ماكس با كنترلر گذرگاه كنترل مي شوند.

      • آماده

      • راه اندازي مجدد

      • تست و .....

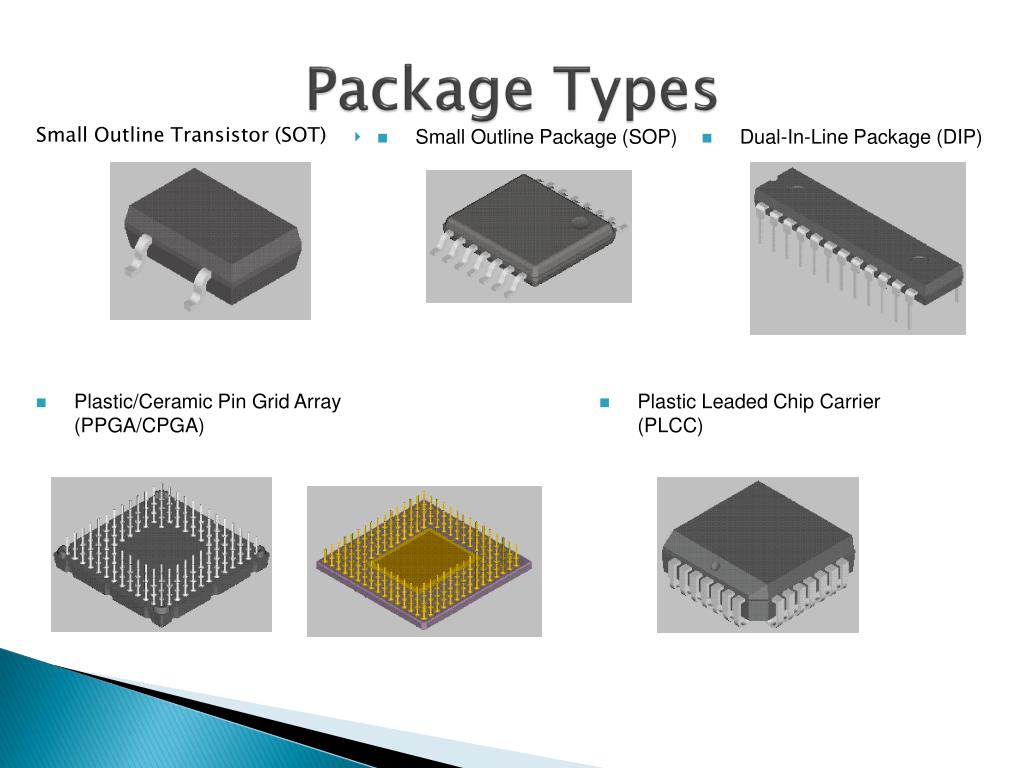

Package types

Package Types

  • Small Outline Package (SOP)

  • Dual-In-Line Package (DIP)

  • Small Outline Transistor (SOT)

  • Plastic/Ceramic Pin Grid Array (PPGA/CPGA)

  • Plastic Leaded Chip Carrier (PLCC)


Lga land grid array

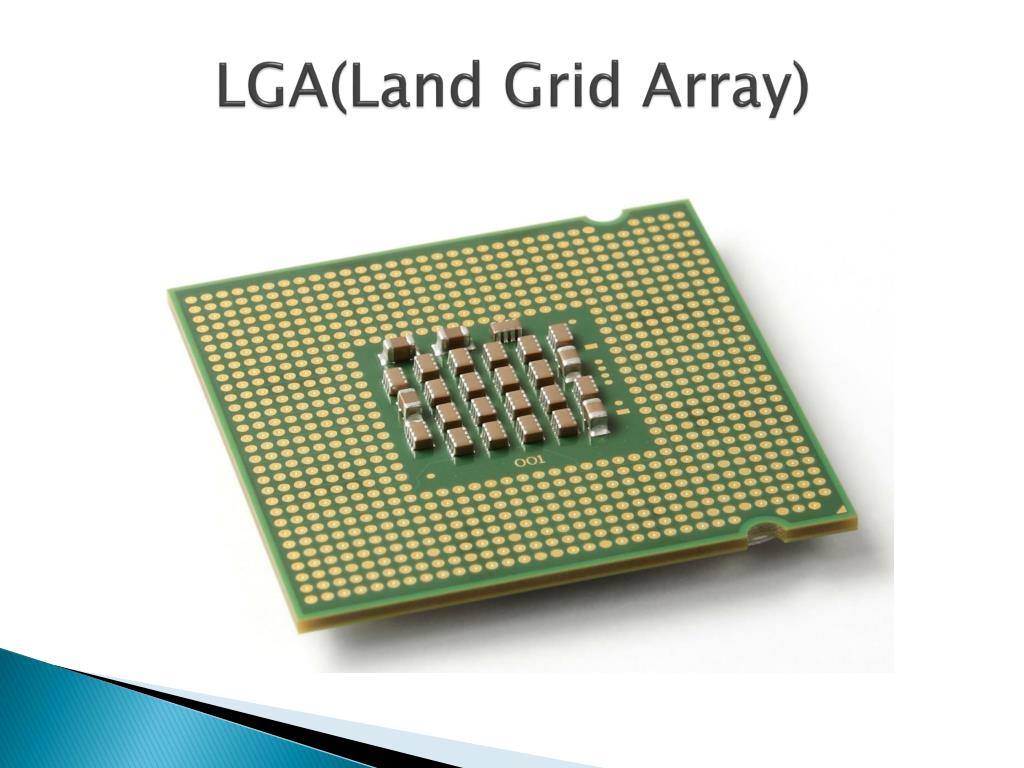

LGA(Land Grid Array)


2036411

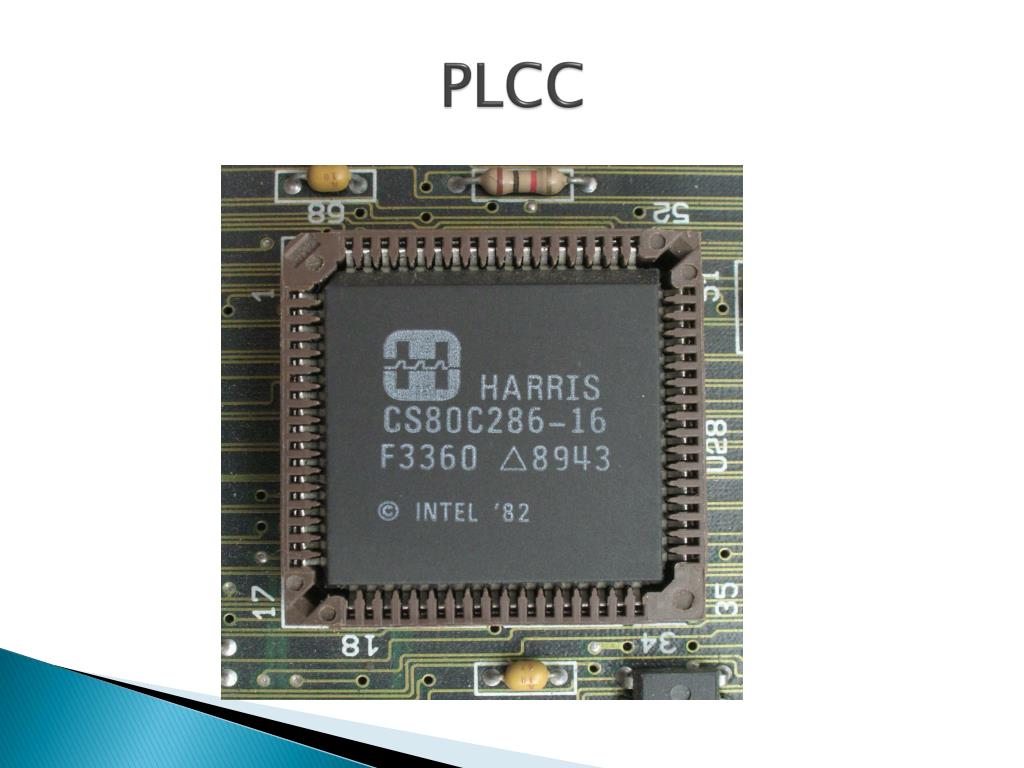

PLCC


2036411

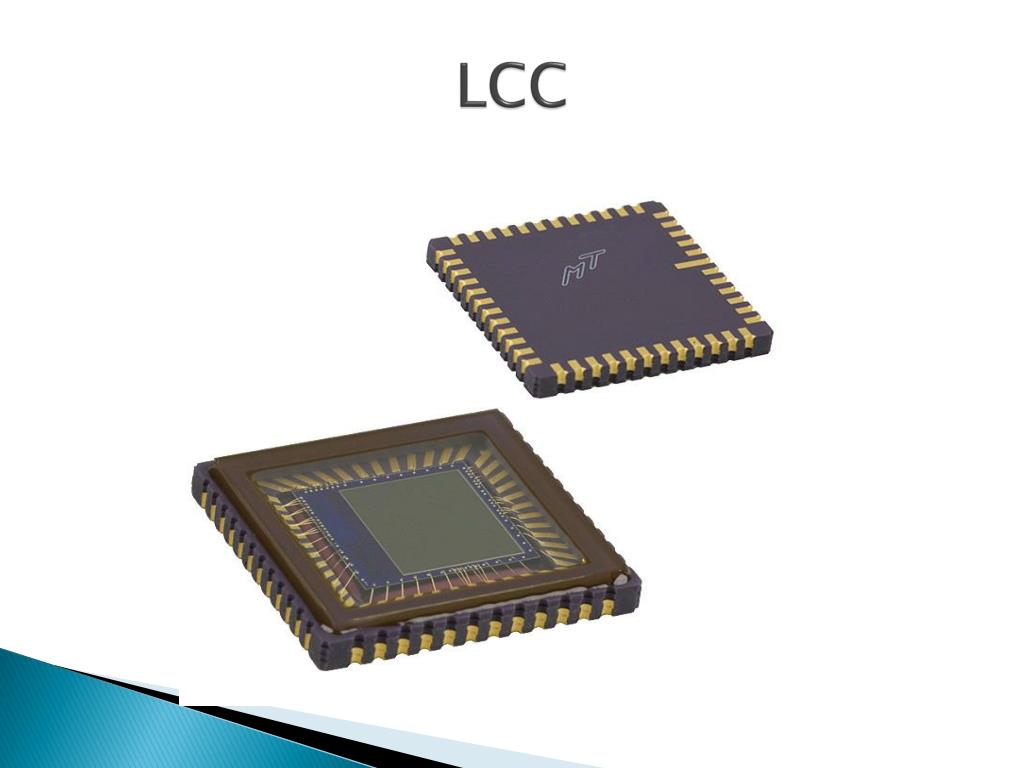

LCC


Plastic quad flat package pqfp

Plastic Quad Flat Package (PQFP)


Bqfp bumpered quad flat package

BQFP: Bumpered Quad Flat Package


2036411

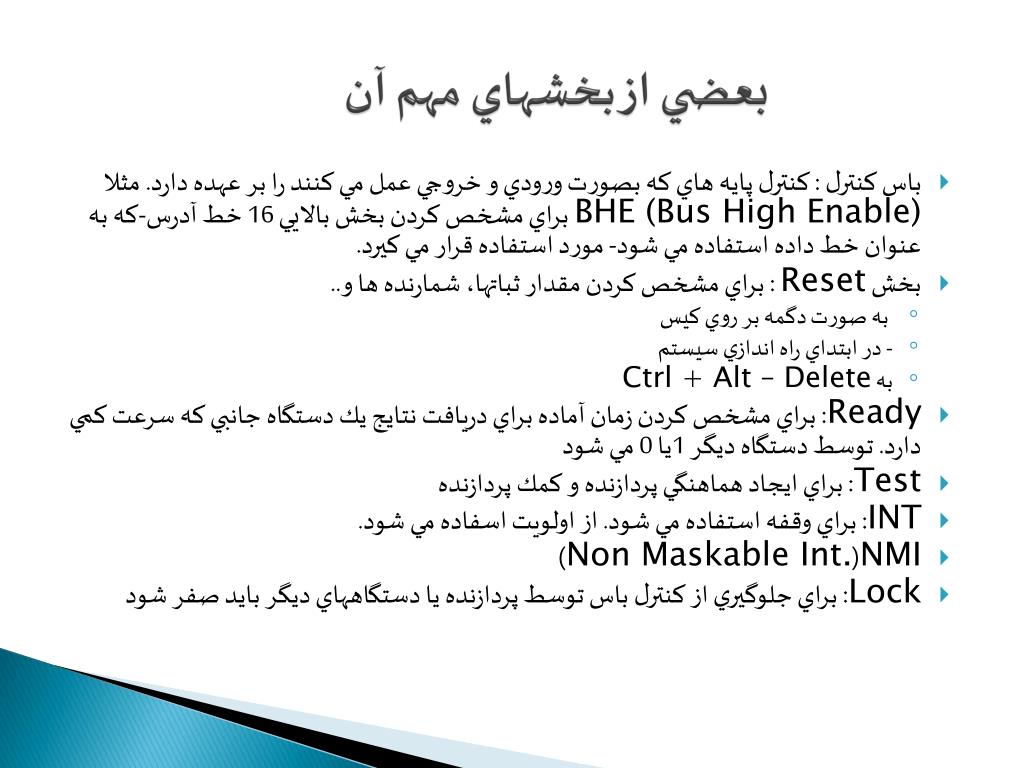

بعضي از بخشهاي مهم آن

  • باس كنترل : كنترل پايه هاي كه بصورت ورودي و خروجي عمل مي كنند را بر عهده دارد. مثلا BHE (Bus High Enable) براي مشخص كردن بخش بالايي 16 خط آدرس-كه به عنوان خط داده استفاده مي شود- مورد استفاده قرار مي كيرد.

  • بخش Reset : براي مشخص كردن مقدار ثباتها، شمارنده ها و..

    • به صورت دگمه بر روي كيس

    • - در ابتداي راه اندازي سيستم

    • به Ctrl + Alt – Delete

  • Ready: براي مشخص كردن زمان آماده براي دريافت نتايج يك دستگاه جانبي كه سرعت كمي دارد. توسط دستگاه ديگر 1يا 0 مي شود

  • Test: براي ايجاد هماهنگي پردازنده و كمك پردازنده

  • INT: براي وقفه استفاده مي شود. از اولويت اسفاده مي شود.

  • NMI(Non Maskable Int.)

  • Lock: براي جلوگيري از كنترل باس توسط پردازنده يا دستگاههاي ديگر بايد صفر شود


2036411

نقشه شماتيك بخشهاي پردازنده 8088

  • از دو بخش تشكيل شده است.

    • BIU واحد رابط گذرگاه

      • ثباتهاي سگمنت

      • صف مربوط به دستورالعملها (instruction set)

      • كنترلر باس اطلاعات و آدرس

      • توليد كننده آدرس فيزيكي (20 خط) از آدرس منطقي در ثباتهاي 16 بيتي

    • واحد اجرا (EU)

      • ثباتهاي مربوط به اطلاعات (ثباتهاي عمومي)

      • واحد محاسبه و منطق

      • واحد كنترل براي اجراي دستورالعمل


2036411

8088

Address Bus

Rom/Ram

Memory

I/O

Data Bus

Control Bus


2036411

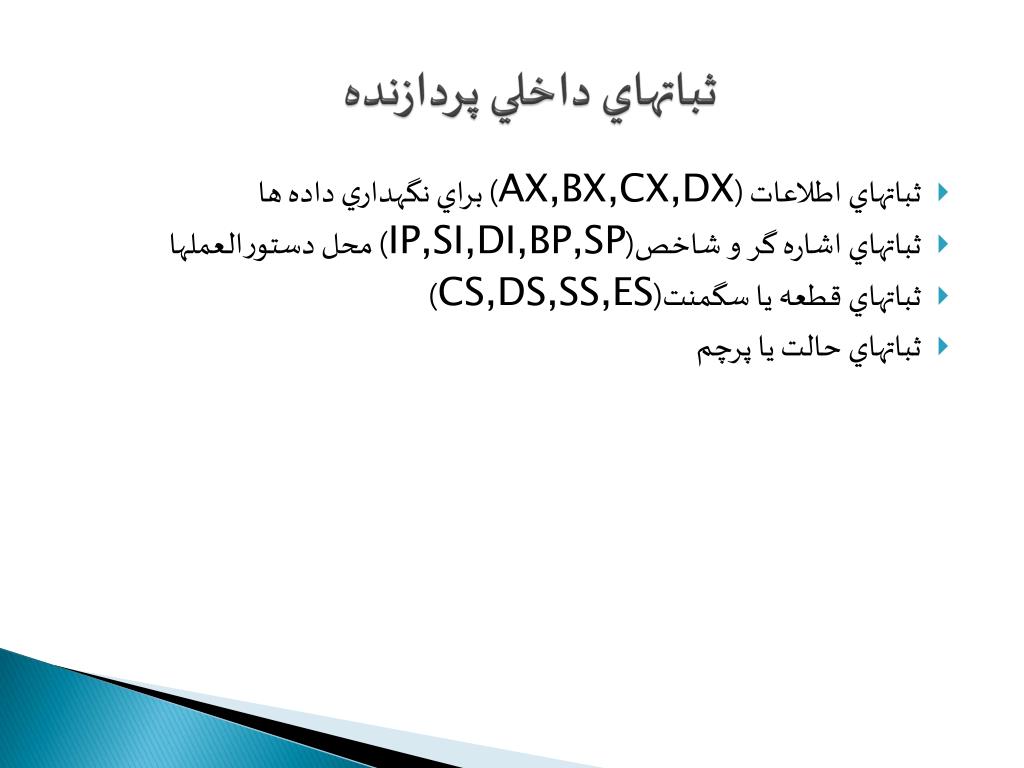

ثباتهاي داخلي پردازنده

  • ثباتهاي اطلاعات (AX,BX,CX,DX) براي نگهداري داده ها

  • ثباتهاي اشاره گر و شاخص(IP,SI,DI,BP,SP) محل دستورالعملها

  • ثباتهاي قطعه يا سگمنت(CS,DS,SS,ES)

  • ثباتهاي حالت يا پرچم


80286

80286

  • اولين پردازنده 16 بيتي اينتل

  • خط آدرس 24 بيتي (16 مگابايت)

  • تغييرات به نسبت XT

    • داراي دو مد كاري

      • واقعي : در فضاي 1 مگابايت كار مي كند. براي برنامه هايي كه براي پردازنده قبلي نوشته شده

      • محافظت شده : در فضاي 16 مگابايت كار مي كند.

    • اجراي برنامه ها بصورت همزمان: استفاده از ثباتTask Stack Segment. نگهداري وظايف ناتمام

    • گذرگاه آدرس:24 خط

    • گذرگاه اطلاعات: 16 خط

      • بخاطر تغيير در گذرگاه اطلاعات و تبديل 8 به 16 به Advance Tech. يا ATمشهور شدند.

    • سرعت كاري بالاتر : سرعتهاي پالس 8، 10، 12 و 16 مگا هرتز

    • به صورت DIPو يا بصورت SMD(Surface Mounted Device)

    • داراي كمك پردازنده رياضي MPU or FPU است.

    • گذرگاه اطلاعات داخلي و خارجي 16 و ثباتها هم 16 بيتي هستند.


80386

80386

  • تحول بزرگي ايجاد كرد زيرا محدوديت حافظه را شكست و با 32 خط آدرس 4 گيگا را حمايت ميكرد.

  • يك مد جديد با نام Virtual اضافه كردند كه باعث دادن قابليتهاي بيشتر به پردازنده مي شود.

  • قابليت اجراي تمام برنامه هاي قبلي

  • داشتن سه مد كاري و سوييچ مابين آنها(واقعي – حفاظت شده – مجازي)

  • پشتيباني از سيستم عاملهاي چند كاربره و چند وظيفه اي

  • پشتيباني از كش خارجي بر روي مادربورد سطح 2 و گاهي 1

  • خاصيت خط لولگي در پردازنده


803861

80386

  • بخشهاي مهم پردازنده:

    • واحد رابط گذرگاه : دستورالعملها را از رم مي خواند

    • واحد خواندن دستورالعمل

    • واحد رمزگشايي دستورالعملها

    • واحد اجراي دستورالعملها

    • واحد قسمت بندي يا سگمنت : براي تبديل آدرس منطقي به فيزيكي

    • واحد صفحه يا صفحه بندي : براي تبديل آدرس منطقي به فيزيكي


2036411

  • قسمتهاي مهم پردازنده 80386

    • واحد رابط گذرگاه(Bus Interface unit)

    • واحد خواندن دستورالعمل (Code Fetch unit)

    • واحد رمزگشايي دستورالعملها (Instruction Decode Unit)

    • واحد اجراي دستورالعملها (Instruction Execution Unit)

    • واحد قسمت بندي يا سگمنت (Segmentation of Segment Unit)

    • واحد صفحه يا صفحه بندي (Paging page unit)

  • مدلهاي پردازنده

    • SX: داراي 24 خط آدرس و پكيج PLCC

    • DX: داراي 32خط آدرس و پكيج PGA از نوع فشاري يا ZIF


803862

80386

80386 Motherboard


80486

80486

  • مانند 80386 است با قابليتهاي بيشتر و سرعت بالاتر

  • داراي كش استاتيكي سرخود سطح 1 و سطح 2 است.

  • داراي كمك پردازنده سرخود است.

  • پكيجهاي آن PLCCو PGA

  • فركانس كاري بالاتر پردازنده نسبت به پالس سيستم

  • ولتاژ كاري كمتر از 5 ولت (3/3 تا 3/45)

  • باس آدرس و اطلاعات 32 بيتي


Pentium

Pentium

بحث از سرعت 66 تا 233 مگاهرتز است. داراي 3/1 ميليون ترانزيستور است. سازگار با خانواده هاي قبلي و واحدهاي عملياتي بيشتر.

داراي دوكانال U وV براي اجراي همزمان دو دستورالعمل

داراي واحد محاسبات اعشاري و سبك مديريتي خاص براي كم مصرف شدن سيستم

دو نوع هستند: پنتيوم هاي معمولي و پنتيومهاي MMX

  • Pentium Pro: نسبت به مدلهاي قبلي پيشرفته تر و سرعت بالاتر

  • Pentium II : 97 عرضه شد و 7/5 ميليون ترانزيستور دارد. سرعت تا 1GHz

    • كلاس سلرون A: 128 كيلوبايت كش سطح 2

    • كلاس سلرون B: داراي كش سطح 2 نيست

    • سلرون III: ماندد نوع A با اين تفاوت كه به جاي MMX داراي SSE است.

  • Pentium III: سرعت كاري بالاتر. مدلهاي سلرون(128) نيم كش(256) و فول 512

  • Pentium IV: سرعت پردازنده بالاتر تا 3/2 گيگا و كش بالا تا 12 مگابايت


2036411

AMD

  • رقيب سرسخت شركت اينتل

  • در سرعت، قيمت و قابليتهاي اجراي برنامه ها با هم تفاوت دارند.

  • AMD-k5 مانند پنتيوم

  • AMD-k6

  • AMD-k6/2,3

  • AMD-ATHLON

  • AMD-DURON


2036411

نمونه رم هاي اوليه
