  1. Algorithmes sur Open Office

  2. 1. Ouvrir Visual Basic de Open Office

  3. Ouvrir un module Visual Basic (1/3) 1) Ouvrir Open Office, créer un classeur nommé « algo» (Enregistrer sous…)2) Faire « Outils/Macros/Gérer les macros/OpenOffice Basic »

  4. Ouvrir un module Visual Basic (2/3) 3) Sélectionner votre classeur (ici « algo »)4) Cliquer sur « Nouveau » et valider « Module1 » par OK

  5. Ouvrir un module Visual Basic (3/3) La fenêtre Visual Basic s’ouvre et est présente dans la barre des tâches.Les fonctions et procédures seront créées dans ce module.

  6. 2. Créer une fonctiondans Visual Basic de Open Office

  7. Créer une fonction en Visual Basic (1/3): la fonction On veut créer une fonction qui s’appelle « signal»: signal est périodique, de période 2; la représentation graphique de signal est ci-dessous: sur [-1 ; 0], signal(x) = x + 1 et sur ]0 ; 1], signal(x) = 1 – x.

  8. Créer une fonction en Visual Basic (2/3): création de la fonction On créé une fonction d’une ou plusieurs variable par Function nom(x,y,z..)A la fin de l’algorithme, il y nécessairement End Function Les commentaires sont précédés d’une apostrophe.VB gère les « for.. Next » et les « Do ..loop » avec while ou until.Avant le « End function », il faut donner la valeur de l’image de x par la fonction signal par «signal =…»

  9. Créer une fonction en Visual Basic (3/3): utilisation dans le tableur Maintenant on peut utiliser la nouvelle fonction comme une fonction normale du tableur.

  10. Cas d’une fonctionrécursive

  11. Créer une fonction récursive en Visual Basic : Factoriel On veut créer la fonction n  n! qu’on appelle «fiel» (avec n entier naturel).On utilise la définition récurrente: fiel(0)=1 et pour tout n > 0, fiel(n) = n*fiel(n-1)

  12. 3. Créer une procédure dans Visual Basic de Open Office

  13. Créer une procédure en Visual Basic (1/5): La procédure On veut tirer au sort 5 noms d’élèves d’une liste de 35 noms.1) Nommer une nouvelle feuille du classeur « procedure »2) Créer une liste de 35 noms dans la colonne A (par exemple ELEVE1 dans A1, puis « tirer »

  14. Créer une procédure en Visual Basic (2/5): Créer la procédure Retourner dans le module visual basic.On créé la procédure appelée « tirage » par Sub tirage … End sub.Il suffit de mettre ce qu’il faut entre Sub et end sub!!!

  15. Créer une procédure en Visual Basic (3/5): Créer un bouton sur le tableur Pour lancer la procédure depuis le tableur, on peut créer un bouton qui, lorsqu’on cliquera dessus, lancera la procédure:1) Afficher la barre d’outil « contrôle » dans affichage/barre d’outils/contrôle de formulaire2) Créer un bouton à l’aide de l’outil bouton et cliquer/glisser Doit être enfoncé:Activation du mode conception Créé un bouton

  16. Créer une procédure en Visual Basic (4/5): Créer un bouton sur le tableur 3) Afficher le « contrôle » du bouton (clic droit sur le bouton, contrôle)4) Dans l’onglet « général », mettre le titre: tirage de 5 élèves

  17. Créer une procédure en Visual Basic (5/5): Créer un bouton sur le tableur 5) Dans l’onglet « Evènements », associer le clic sur le bouton à la macro « tirage »: 6) Valider deux fois par OK puis désactiver le mode conception du bouton 7) Maintenant, quand on clique sur le bouton, la procédure se lance et 5 élèves sont désignés….Normalement!

  18. 4. Réouverture d’un classeur contenant des procédures

  19. Réouverture d’un classeur contenant des procédures (1/2) Quand on ouvre un classeur contenant des macros (procédures visual basic), souvent ces macros sont « désactivées » et donc ne fonctionnent pas. Pour les activer: Outils/option OpenOffice.org/sécuritéSécurité des macros : Niveau de sécurité faible

  20. Réouverture d’un classeur contenant des procédures (2/2) Pour retourner sur visual basic: ALT F11 puis choisir votre module du classeur

  21. 5. Travail à faire…

  22. Travail (1/3): créer une fonction Exercice 1:En s’inspirant de la fonction signal: 1) Créer une fonction « chaine » périodique de période 4 telle que: sur [-1;1], chaine(x) = x² sur [-2;-1[, chaine(x) = x+2 sur ]1;2[, chaine(x) = 2-x 2) Tracer la représentation graphique de cette fonction sur [-8;8] dans le tableur.

  23. Travail (2/3): créer une fonction récursive Exercice 2:En s’inspirant de la fonction fiel: Créer la suite de fibonnaci : U0 = 1, U1= 1 et pour tout entier n >1, Un= Un-1 +Un-2à l’aide d’une fonction récursive appelée « suite »

  24. Travail (3/3): créer une fonction récursive Exercice 3:Modifier la procédure « tirage » de sorte à ce que les noms d’élèves tirés soit en ordre alphabétiques (c’est-à-dire que les nombres choisis doivent être en ordre croissant). On pourra utiliser l’algorithme de tri suivant: Variables: n: nombre de nombres à triera: matrice des nombres à trierj: entier Début algorithme de tri 1j Répéter tant que j < n si a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme Faire tourner l’algorithme

  25. Réponses

  26. Réponses (1/3): créer une fonction Exercice 1:En s’inspirant de la fonction signal: 1) Créer une fonction « chaine » périodique de période 4 telle que:sur [-2;-1[, chaine(x) = x+2 sur [-1;1], chaine(x) = x² sur ]1;2[, chaine(x) = 2-x 2) Tracer la représentation graphique de cette fonction sur [-8;8] dans le tableur.

  27. Réponses (2/3): créer une fonction récursive Exercice 2:En s’inspirant de la fonction fiel: Créer la suite de fibonnaci : U0 = 1, U1= 1 et pour tout entier n >1, Un= Un-1 +Un-2à l’aide d’une fonction récursive appelée « suite »

  28. Réponses (3/3): créer une fonction récursive Exercice 3:Modifier la procédure « tirage » de sorte à ce que les noms d’élèves tirés soit en ordre alphabétiques (c’est-à-dire que les nombres choisis doivent être en ordre croissant). On pourra utiliser l’algorithme de tri suivant: Début algorithme de tri 1j Répéter tant que j < n si a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme

  29. Quelques fonctions et méthodessur Visual Basic dans Open Office

  30. Quelques fonctions importantes sur Visual basic de Open office Mathématiques:sin, cos, tan, atan: sinus, cosinus, tangente, arc tangenteexp, log : exponentiel et logarithme népériensqr, ^, rnd : racine carrée, puissance, aléa de ]0;1[int, abs, sgn: partie entière, valeur absolue, signe (renvoie -1,0,1 suivant le signe) +, *, -, /, mod:opérations habituelles et modulo (reste de la division euclidienne) Textes:str, val :convertit un nombre en chaîne de caractère, et inversementstr(3,5) est la chaîne « 3,5 », val(« 3,5 ») est le nombre 3,5.left(« texte »,n) , right(« texte »,n) :renvoie les n caractère de gauche (droite) du « texte »left(« MATHEMATIQUES »,3) est égal à « MAT »mid(« texte »,n,p) :renvoie la partie du texte à partir du nième caractère et de longueur p« texte1 » & «texte2» :concatène les deux texteslen:donne la longueur d’un texte

  31. 3 méthodes importantes sur Visual basic de Open office Chercher et mettre des informations dans une feuille du classeur:truc = thisComponent.getSheets.getByName(« machin ») :place dans la variable truc « l’objet » feuille appelée machin du classeur dans lequel est la procédure.truc.getCellByPosition(col,lig).string : est le texte contenue dans la cellule repérée par la colonne col et ligne lig de la feuille désignée par truc (cf au-dessus).Par exemple: si dans la feuille appelée machin du classeur la cellule B3 contient le texte « chien », A = truc.getCellByPosition(1,2).string met dans la variable A le mot « chien »truc.getCellByPosition(1,2).string = « chat » met le mot « chat» dans la cellule B3Attention: La colonne A correspond à la colonne 0, la colonne B correspond à la colonne 1… La ligne 1 du classeur correspond à la ligne 0 de visual basic truc.getCellByPosition(col,lig).value : est le nombre contenu dans la cellule repérée par la colonne col et ligne lig de la feuille désignée par truc.Cela marche comme précédemment: on peut récupérer un nombre d’une cellule ou bien mettre un nombre dans une cellule

  32. FIN

  33. L’algorithme de tri

  34. Algorithme de tri: on le fait « tourner » On suppose que a(1)=7, a(2)=4, a(3)=3, n=3. Début algorithme de tri 1j Répéter tant que j < n si a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme

  35. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1j Répéter tant que j < n si a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme

  36. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1jRépéter tant que j < n si a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme j=1, n=3Condition réalisée

  37. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1j Répéter tant que j < nsi a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme j=1a(j+1)=a(2)=4 a(j)=a(1)=7Condition réalisée

  38. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1jRépéter tant que j < nsi a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme

  39. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1j Répéter tant que j < nsi a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme j=1Condition non réalisée

  40. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1jRépéter tant que j < nsi a(j+1) < a(j) alors a(j)  a(j+1)si j >1 alors j-2  jfin du si fin du si j+1  j fin du répéterFin algorithme

  41. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1jRépéter tant que j < n si a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme

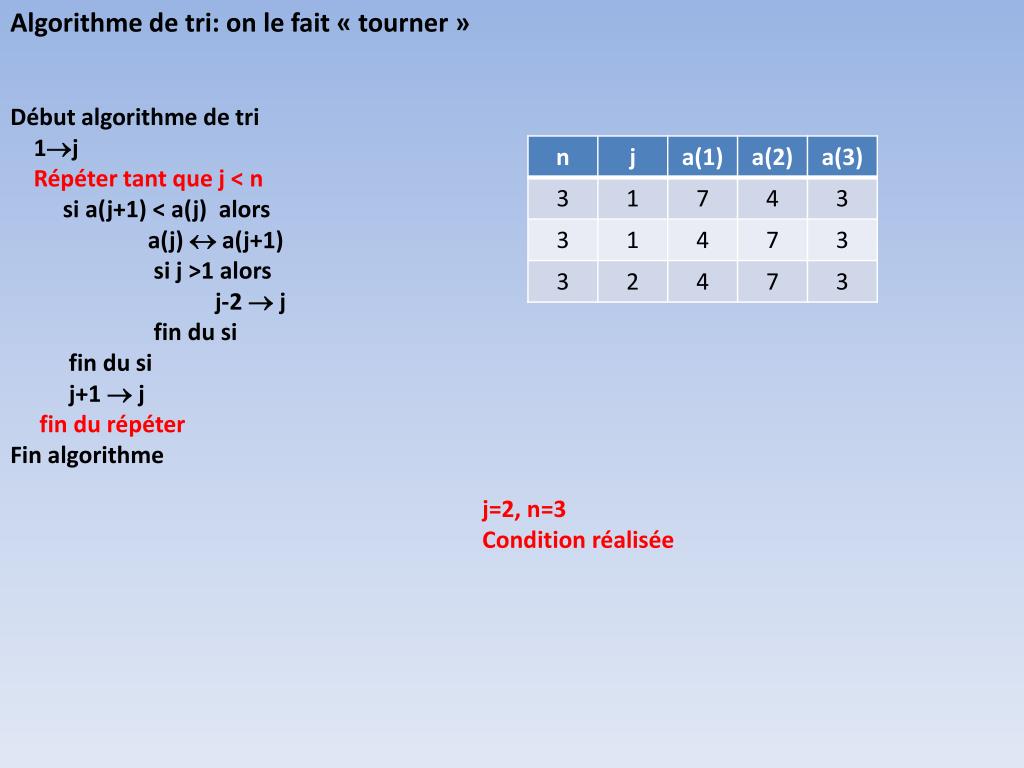

  42. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1j Répéter tant que j < n si a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme j=2, n=3Condition réalisée

  43. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1jRépéter tant que j < nsi a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme a(j+1)=a(3)=3a(j)=a(2)=7Condition réalisée

  44. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1jRépéter tant que j < n si a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme

  45. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1jRépéter tant que j < n si a(j+1) < a(j) alors a(j)  a(j+1)si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme j=2Condition réalisée

  46. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1jRépéter tant que j < n si a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme

  47. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1jRépéter tant que j < n si a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme

  48. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1jRépéter tant que j < nsi a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme

  49. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1j Répéter tant que j < nsi a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme j=1, n=3 Condition réalisée

  50. Algorithme de tri: on le fait « tourner » Début algorithme de tri 1jRépéter tant que j < nsi a(j+1) < a(j) alors a(j)  a(j+1) si j >1 alors j-2  j fin du si fin du si j+1  j fin du répéterFin algorithme j=1, a(j+1)=a(2)=3 a(j)=a(1)=4 Condition réalisée
