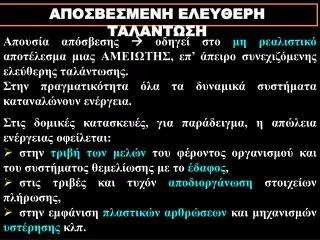

ΑΠΟΣΒΕΣΜΕΝΗ ΕΛΕΥΘΕΡΗ ΤΑΛΑΝΤΩΣΗ

1. ΑΠΟΣΒΕΣΜΕΝΗ ΕΛΕΥΘΕΡΗ ΤΑΛΑΝΤΩΣΗ Απουσία απόσβεσης  οδηγεί στο μη ρεαλιστικό αποτέλεσμα μιας ΑΜΕΙΩΤΗΣ, επ’ άπειρο συνεχιζόμενης ελεύθερης ταλάντωσης. Στην πραγματικότητα όλα τα δυναμικά συστήματα καταναλώνουν ενέργεια. • Στις δομικές κατασκευές, για παράδειγμα, η απώλεια ενέργειας οφείλεται: • στην τριβή των μελών του φέροντος οργανισμού και του συστήματος θεμελίωσης με το έδαφος, • στις τριβές και τυχόν αποδιοργάνωση στοιχείων πλήρωσης, • στην εμφάνιση πλαστικών αρθρώσεων και μηχανισμών υστέρησης κλπ.

2. B1T=1 sec U(0)=0.03m U'(0)=0 m/sec ξ=5%

3. B2T=1 sec U(0)=0.03m U'(0)= +/- 0.1 m/sec ξ=5%

4. B3T=1 sec U(0)=0.03 & 0.05m U'(0)= 0.03 m/sec ξ=5%

5. u(t) Για λόγους απλότητας θεωρείται ότι το αποτέλεσμα αυτών των μηχανισμών αποδίδεται με ένα ‘ισοδύναμο’ ιξώδη αποσβεστήρα, με κατάλληλο συντελεστή απόσβεσης c (σε kN*s/m). m B Γ Ι c Δ A και ρίζες: r1,2 =  Με αρχικές συνθήκες u0και u’0, η εξίσωση κίνησης είναι: mu’’(t)+ c u’(t) +ku(t) = 0 με χαρακτηριστική εξίσωση(mr2 + cr + k) = 0

6. Για εκτέλεση ταλάντωσης οι ρίζες του τριωνύμου πρέπει να είναι μιγαδικές και αυτό συμβαίνει μόνον όταν το πρόσημο της υπόριζου ποσότητας (διακρίνουσας) είναι αρνητικό. > 0 { = 0 < 0 ταλάντωση

7. [c/2m]2 – k/m = 0  ccr = 2 = 2mω0 ξ = = Η ποσότητα απόσβεσης που δεν επιτρέπει ελεύθερη ταλάντωση (μηδενική διακρίνουσα) καλείται κρίσιμη απόσβεσηccr και ισούται με: Όταν η διαθέσιμη απόσβεση μεγαλύτερη της κρίσιμης, τότε όταν ο ταλαντωτής αφεθεί ελεύθερος - μετά την αρχική απομάκρυνσή του – θα επανέλθει σταδιακά στη θέση ισορροπίας χωρίς να την προσπεράσει. Σε εφαρμογές πολιτικού μηχανικού χρησιμοποιείται ευρύτατα το ποσοστό κρίσιμης απόσβεσης ξ

8. ωd = ω0 R1 = , R2 = u0, R = ,tan θ = Για δυνατότητα ελεύθερης ταλάντωσης πρέπει ξ < 1.0. Οπότε: u(t) = e-ξω0t(R1 sin ωdt + R2 cos ωdt) = R e-ξω0t sin(ωdt+θ) όπου Η αποσβεσμένη συχνότητα ταλάντωσης ωdείναι μικρότερη της ιδιοσυνότητας χωρίς απόσβεση ω0 και ορίζεται ως:

9. Διαφορές λόγω παρουσίας απόσβεσης: (1) στην ΣΥΧΝΟΤΗΤΑ ταλάντωσης (ωd αντί για ω0) και (2) ως προς το μειούμενοΕΥΡΟΣ. Χωρίς απόσβεση Εκθετική μείωση R*exp(-ξωοt) u’0 u0 t(s) Με απόσβεση T0 = 2π/ω0 Td = 2π/ωd

10. Τιμές ξ για την πλειοψηφία δομικών έργων Στα συνήθη δομικά έργα το ξ, κυμαίνεται από 2% – 8 %, ανάλογα με το υλικό, το έδαφος και τον τρόπο θεμελίωσης. Στον ΕΑΚ προτείνεται ξ = 2%για μεταλλικές κατασκευές και ξ = 5% για κατασκευές οπλισμένου σκυροδέματος.

11. Η εκθετική περιβάλλουσα του μειούμενου εύρους ταλάντωσης είναι Re-ξω0t, οπότε ο λόγος των μεγίστων Rjκαι Rj+n δύο κύκλων ταλάντωσης j και j+n, ικανοποιεί την λογαριθμική σχέση: ln(Rj/Rj+n) = n n*2πξ = nδ Η τελευταία ισότητα ισχύει με πολύ ικανοποιητική προσέγγιση για τις μικρές τιμές του ξ ενδιαφέροντος πολιτικού μηχανικού. Η ποσότητα δ καλείται λογαριθμική μείωση εύρους.

12. Όσο μεγαλύτερη η απόσβεση διαθέτει ένα σύστημα τόσο πιο γρήγορα μειώνεται το εύρος ταλάντωσης. Για παράδειγμα, οι κύκλοι ελεύθερης ταλάντωσης n(0.5) που απαιτούνται ώστε το αρχικό εύρος ταλάντωσης να μειωθεί στο μισό, είναι:n(0.5) 0.11/ξ Αυτό σημαίνει για ένα σύστημα με ξ = 5%, το εύρος μειώνεται κατά 50% για κάθε 2.2 κύκλους ελεύθερης ταλάντωσης. Οι παραπάνω σχέσεις χρησιμοποιούνται ευρύτατα για τον πειραματικό προσδιορισμό των δυναμικών χαρακτηριστικών υφιστάμενης κατασκευής.

13. R2 R1 R3 R4 Προς τον σκοπό αυτό, το σύστημα διαταράσσεται από τη θέση ισορροπίας και κατόπιν αφήνεται να ταλαντωθεί ελεύθερα ενώ ταυτόχρονα καταγράφεται η κίνησή του.
