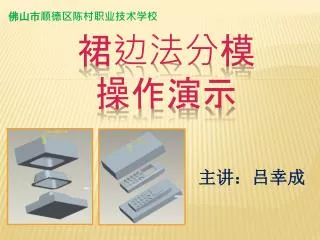

  1. 佛山市顺德区陈村职业技术学校 主讲：吕幸成 裙边法分模操作演示

  2. 设计：吕幸成 制作：吕幸成 冯结萍 单位：陈村职业技术学校 地址：广东省佛山市顺德区陈村镇 华林路1号 邮编：528313 适用：中等职业技术学校 机电专业模具Pro/E 裙边法分模操作演示

  3. 一、裙边法 就是proe自动产生叫“侧面影像曲线”的分模线并由此线长出类似裙边的分模面，分离模具。 二、裙边法要领 （1）先创建零件的侧面影像曲线，（2）由该曲线自动创建裙边分型面。在创建裙边分模面时，需要设置“环路”选项，可根据实际零件的结构和模具要求将环排除或包括，或更改上下环。 裙边法分模操作演示

  4. 三、裙边法分模操作步骤：（“十步法”） 1、进入模具界面（含设工作目录） 2、设定参考模型 3、设定收缩率 4、设定工件（毛坯）形状、大小 5、创建分型面（关键）—（1）先建“侧面影像曲线” （2）再用裙边法自动生成分型面 6、分割（Split）模具体积块 7、抽取（Extract）模具体积块 8、仿真开模 9、生成注塑件（铸模） 10、保存（改名） 裙边法分模操作演示
