CONSTRUÇÃO DE EDIFICIOS I

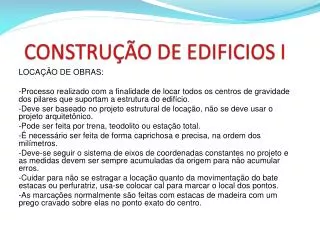

CONSTRUÇÃO DE EDIFICIOS I. LOCAÇÃO DE OBRAS: - Processo realizado com a finalidade de locar todos os centros de gravidade dos pilares que suportam a estrutura do edifício . - Deve ser baseado no projeto estrutural de locação , não se deve usar o projeto arquitetônico .

stian
Download Presentation

CONSTRUÇÃO DE EDIFICIOS I

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. CONSTRUÇÃO DE EDIFICIOS I LOCAÇÃO DE OBRAS: -Processorealizado com a finalidade de locartodososcentros de gravidade dos pilaresquesuportam a estrutura do edifício. -Deve ser baseado no projetoestrutural de locação, não se deveusar o projetoarquitetônico. -Pode ser feitaportrena, teodolitoouestação total. -É necessário ser feita de forma caprichosa e precisa, naordem dos milímetros. -Deve-se seguir o sistema de eixos de coordenadasconstantes no projeto e as medidasdevem ser sempreacumuladas da origemparanãoacumularerros. -Cuidarparanão se estragar a locaçãoquanto da movimentação do bate estacasouperfuratriz, usa-se colocar cal paramarcar o local dos pontos. -As marcaçõesnormalmentesãofeitas com estacas de madeira com um pregocravadosobreelas no pontoexato do centro.

  2. CONSTRUÇÃO DE EDIFICIOS I LOCAÇÃO DE OBRAS: -É importante a construção de um “gabarito” no entorno da obratomando-se osseguintescuidados: 1-Cravar estacas de boa qualidade para que fiquem bem firmes, evitando deslocamentos durante a execução das fundações; 2-Deslocá-lo para fora o suficiente para não atrapalhar as perfurações das estacas ou similares; 3-Construir as linhas horizontais com tábuas de madeira alinhadas e de primeira qualidade de maneira a proporcionar bom alinhamento e nivelamento(as tábuas podem ser de 10,15 ou 20cm); 4-Posicionar o gabarito a pelo menos 30cm acima do nível das vigas baldrame de maneira a que a construçào dos baldrames não seja atrapalhada posteriormente; 5-Fixar, inicialmente, só os pregos dos eixos das estacas, conforme consta no projeto de locação, os das faces das paredes, só depois de executadas as fundações;

  3. CONSTRUÇÃO DE EDIFICIOS I LOCAÇÃO DE OBRAS: 6-É importanteque se identifiquebemospilaresqueestãosendolocados em cadaeixoatravés de inscriçãoclara e bemvisívelnatábua do gabarito; 7-Quando a locação é feita de modo manual, é importanteque se faça a conferência do esquadro da obraatravés de mediçõescruzadasouatéusando o teorema de Pitágoras; 8-quando é feitapor um topógrafo o mesmo se encarregará de marcarospontos no gabarito; 9-Esticando-se linhascruzadasparacadauma das estacas, o cruzamento de cadauma das linhasserá o nossopontoprocurado; 10-Com um prumo de centro, transfere-se o pontopara o solo e crava-se as estacas de marcação e sobreelas o prego do pontoexato. Opcionalmente, pode-se usarcavaletesisoladosmontadossóonde se tem eixos de estacas, nãocirculandotoda a obracomo o gabarito, não é o maisrecomendado, sóparapequenasobras.

  4. Locação de obras
