  1. OSPF-TE Extension for Multi Stages Multiplexing Configuration in G.709 network draft-fuxh-ccamp-multi-stage-multiplex-config-ospf-01 Xihua Fu, Malcolm Betts, ZTE Corporation Ruiquan Jin, Xiaoli Huo, China Telecom Yunbin Xu, CATR

  2. OSPF-TE Extension Requirement for Multi Stages Multiplexing Configuration • One equipment supports following mult stages multiplexing capability when ODUi (i=0, 1, flex) is mapped into ODU3. ODU0-ODU1-ODU2-ODU3 is prohibited. • ODU0-ODU1-ODU3; ODU0-ODU2-ODU3; ODUflex-ODU2-ODU3;ODU1-ODU2-ODU3

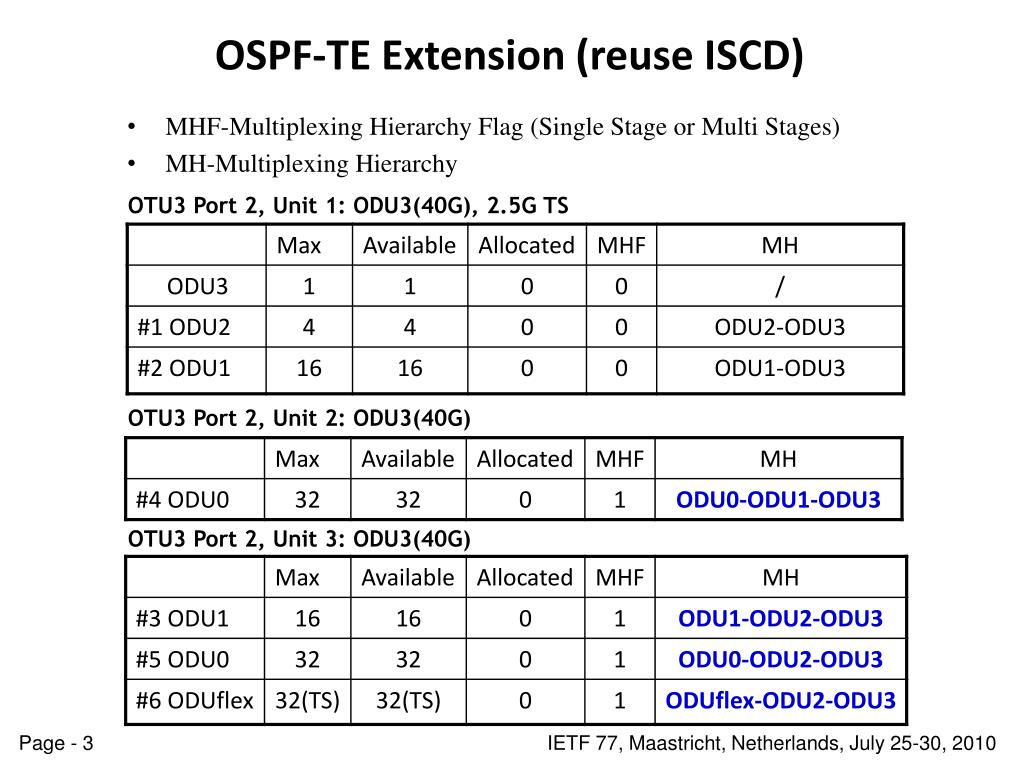

  3. OSPF-TE Extension (reuse ISCD) • MHF-Multiplexing Hierarchy Flag (Single Stage or Multi Stages) • MH-Multiplexing Hierarchy OTU3 Port 2, Unit 1: ODU3(40G), 2.5G TS OTU3 Port 2, Unit 2: ODU3(40G) OTU3 Port 2, Unit 3: ODU3(40G)

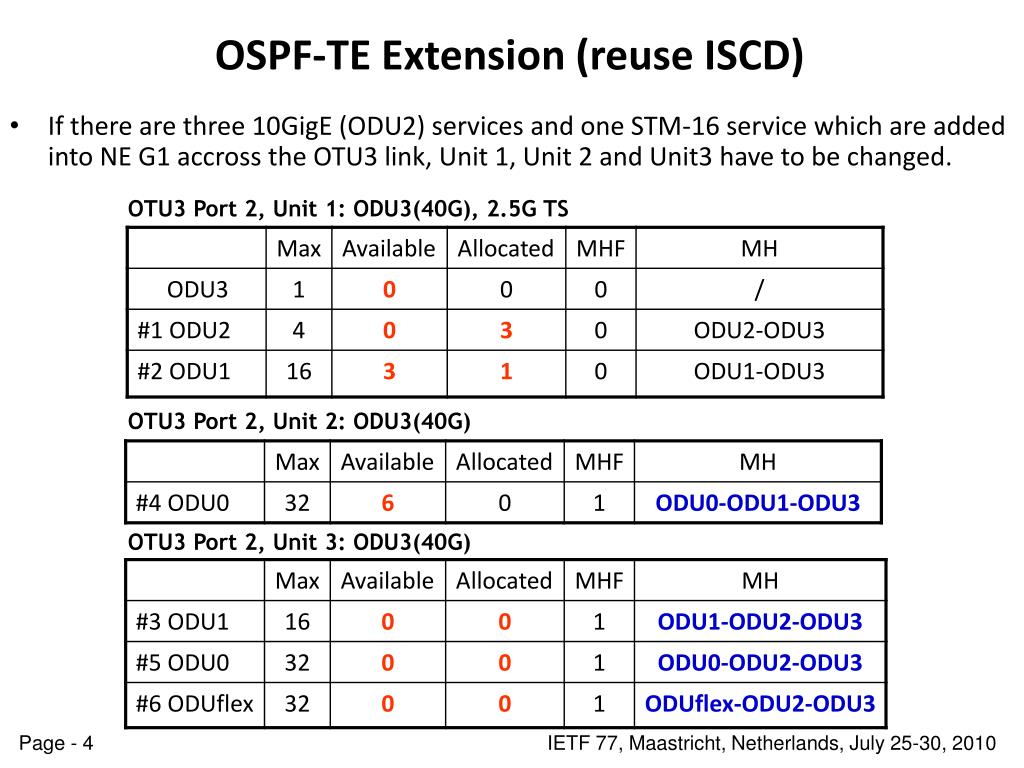

  4. OSPF-TE Extension (reuse ISCD) • If there are three 10GigE (ODU2) services and one STM-16 service which are added into NE G1 accross the OTU3 link, Unit 1, Unit 2 and Unit3 have to be changed. OTU3 Port 2, Unit 1: ODU3(40G), 2.5G TS OTU3 Port 2, Unit 2: ODU3(40G) OTU3 Port 2, Unit 3: ODU3(40G)

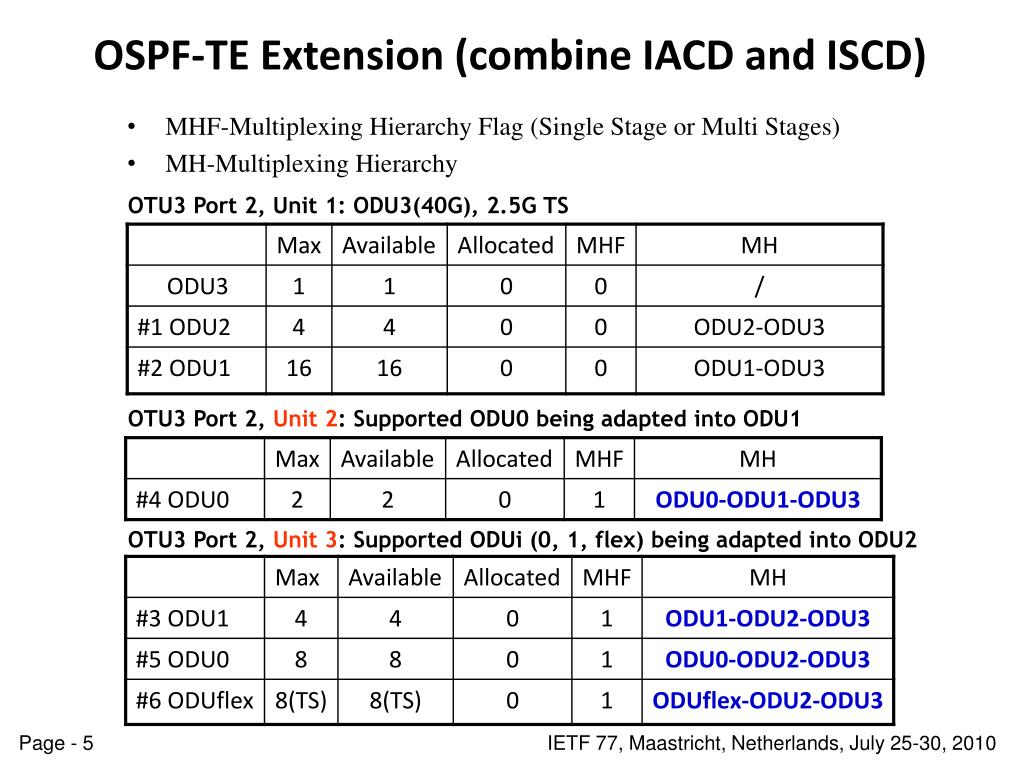

  5. OSPF-TE Extension (combine IACD and ISCD) • MHF-Multiplexing Hierarchy Flag (Single Stage or Multi Stages) • MH-Multiplexing Hierarchy OTU3 Port 2, Unit 1: ODU3(40G), 2.5G TS OTU3 Port 2, Unit 2: Supported ODU0 being adapted into ODU1 OTU3 Port 2, Unit 3: Supported ODUi (0, 1, flex) being adapted into ODU2

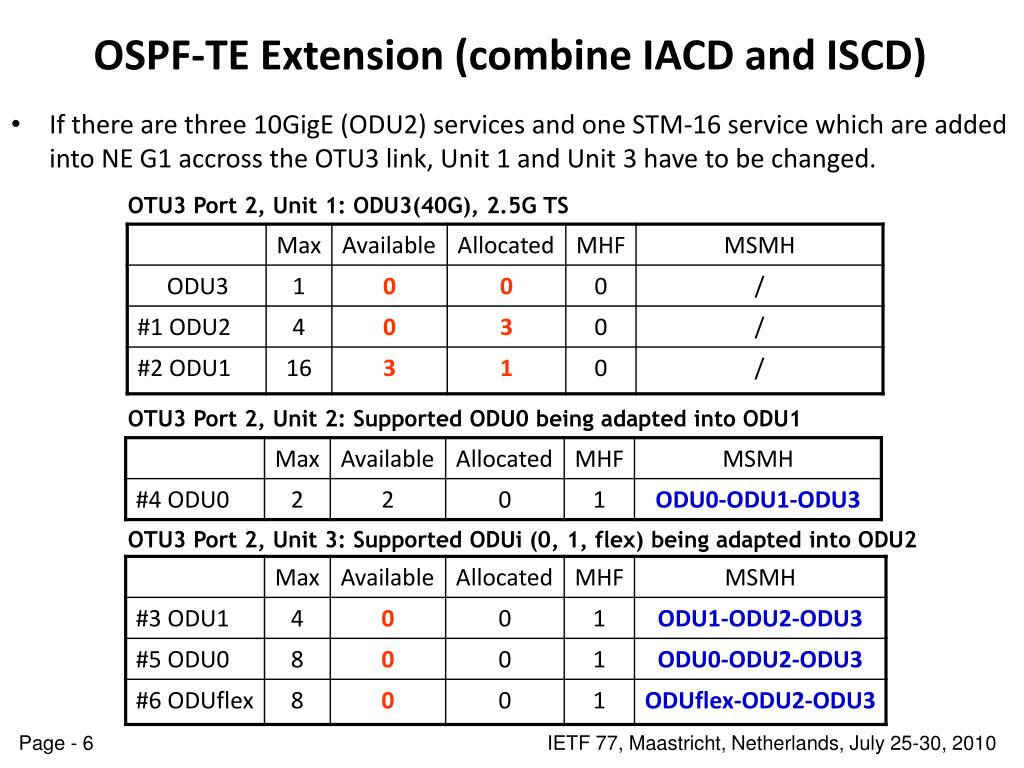

  6. OSPF-TE Extension (combine IACD and ISCD) • If there are three 10GigE (ODU2) services and one STM-16 service which are added into NE G1 accross the OTU3 link, Unit 1 and Unit 3 have to be changed. OTU3 Port 2, Unit 1: ODU3(40G), 2.5G TS OTU3 Port 2, Unit 2: Supported ODU0 being adapted into ODU1 OTU3 Port 2, Unit 3: Supported ODUi (0, 1, flex) being adapted into ODU2

  7. ISCD for OTN • One ISCD per one type of ODUk signal. Signal Type =ODU0, 1, 2, 3, 4, 2e, ODUflex…

  8. ISCD for OTN • One ISCD for one type of ODUflex. Signal Type =OTU2 ODUflex, OTU3 ODUflex, OTU4 ODUflex, Generic ODUflex.

  9. ISCD for OTN • Number (8 bits): The total nunmbers of multiplexing hierarchies which are supported by one ODUj signal being mapped into ODUk (k > j). • MSMH 1, MSMH2, ... , MSMH M (4 bits): Indicates the numbers of Multi Stages Multiplexing Hierarchies (MSMH). • MSMH = 1: It indicates ODUi is mapped into ODUk (k > i) by single stage multiplexing (e.g., ODU0-ODU3). • MSMH > 1: It indicates ODUi is mapped into ODUk (k > i) by multi stages multiplexing (e.g., ODU0-ODU1-ODU2-ODU3-ODU4, MSMH = 4). • MSMC 1, MSMC 2, ... ,MSMC M: Indicates the detailed information of multi stages multiplexing hierarchy. The length of MSMC is (MSMH+1) * 4. Each ODUk (k=1, 2, 3, 4, 2e, flex) is indicated by 4 bits. ValueType 0000 ODU0 0001 ODU1 0010 ODU2 0011 ODU3 0100 ODU4 0101 ODU2e 0110 ODUflex Example: 7-15 Reserved (for future use)

  10. Example: Encoding for Bundle Link between A and B ODU0->ODU1->ODU2 ODU1->ODU2 ODU1->ODU2 ODU1->ODU2->ODU3 ODU2->ODU3 ODU0,ODU1->ODU2->ODU3 ODU2->ODU3 Node A G.709v3 Node B G.709v2 MH--Multiplexing Hierarchy ODU0 ISCD: - ODUj(ODUk)：40； - MH：ODU0->ODU1->ODU2, ODU0->ODU2->ODU3 ODU1 ISCD: - ODUj(ODUk)：20； - MH：ODU1->ODU2, ODU1->ODU2->ODU3; ODU2 ISCD: - ODUj(OTUj)：1； - ODUj(ODUk): 4; - MH：ODU2->ODU3; ODU3 ISCD: - ODUj(OTUj)：1； ODU1 ISCD: - ODUj(ODUk)：20； - MH：ODU1->ODU2, ODU1->ODU2->ODU3; ODU2 ISCD: - ODUj(OTUj)：1； - ODUj(ODUk): 4; - MH：ODU2->ODU3; ODU3 ISCD: - ODUj(OTUj): 1；

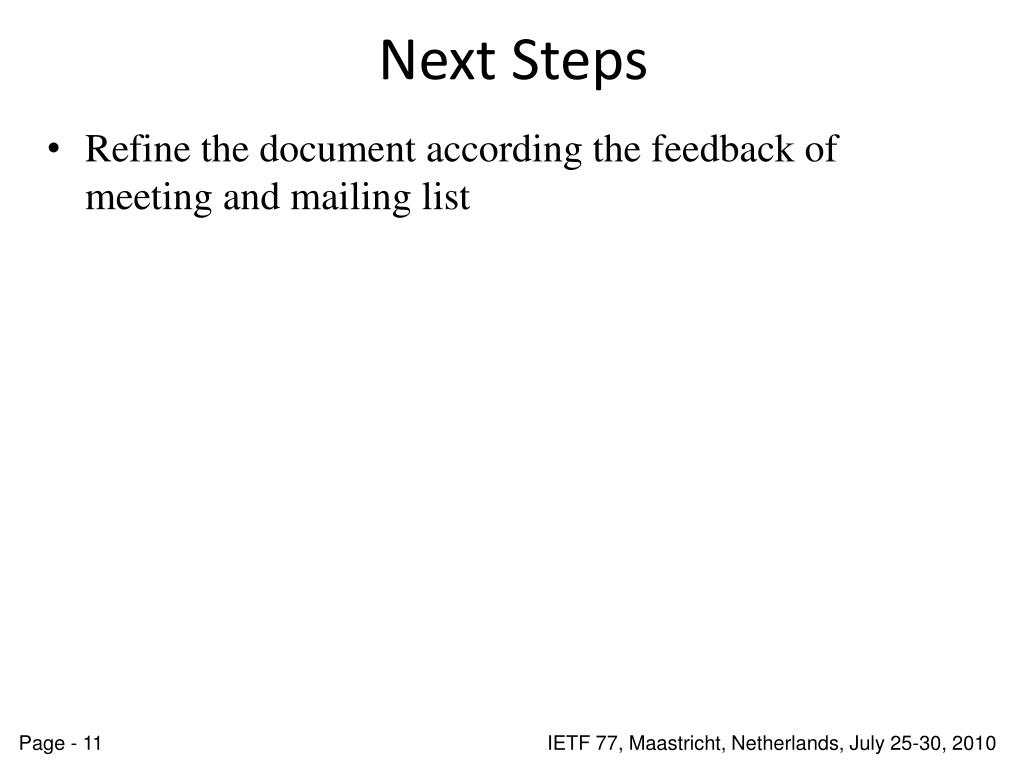

  11. Next Steps • Refine the document according the feedback of meeting and mailing list

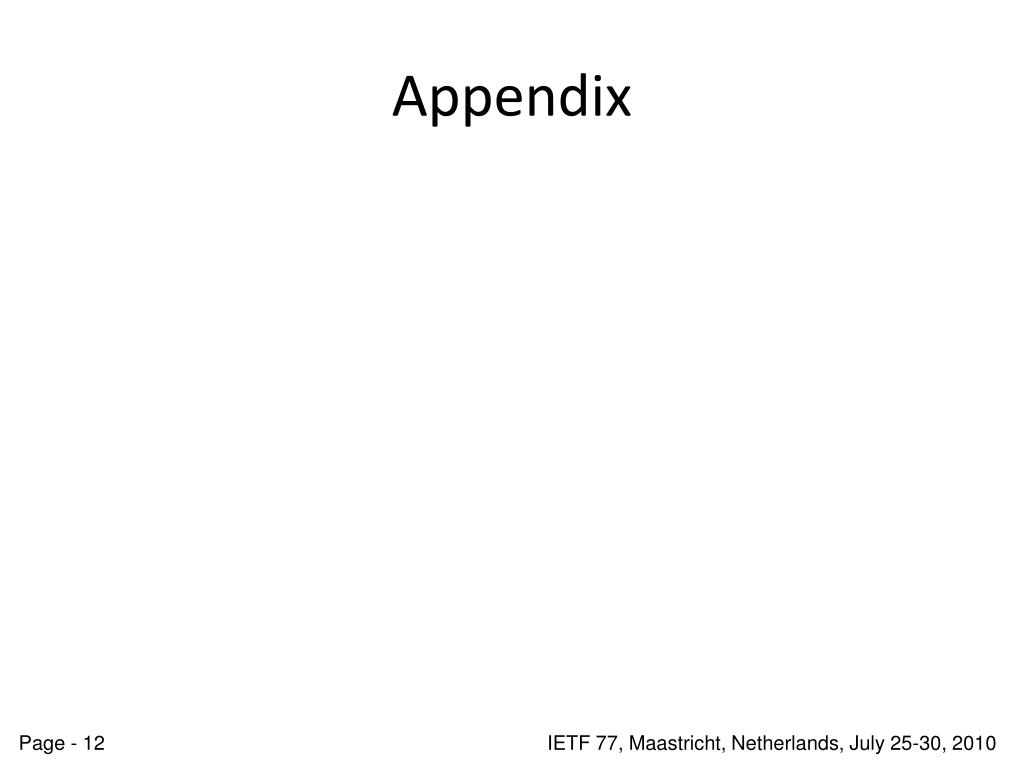

  12. Appendix

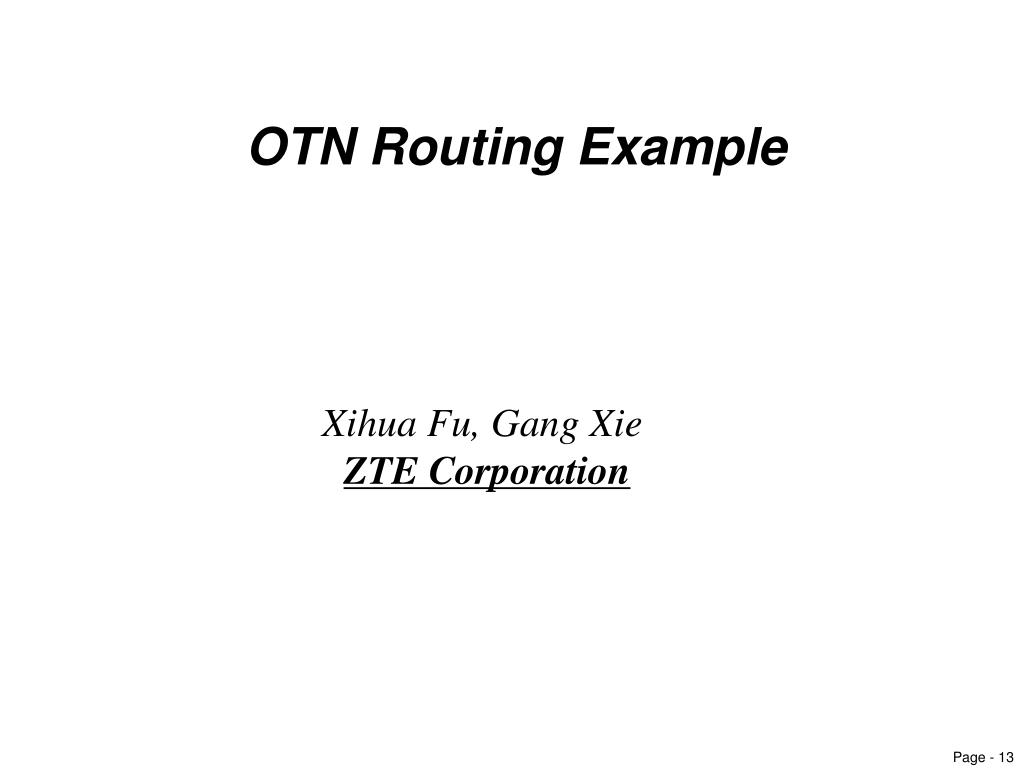

  13. OTN Routing Example Xihua Fu, Gang Xie ZTE Corporation

  14. Motivation • This document gives a general routing extension solution for G.709 network considering single stage and multi stages multiplexing, link bundle and priority .

  15. ISCD in RFC4203

  16. ISCD for OTN • One ISCD per one type of ODUk signal. Signal Type =ODU0, 1, 2, 3, 4, 2e…

  17. ISCD for OTN • One ISCD for one type of ODUflex. Signal Type =OTU2 ODUflex, OTU3 ODUflex, OTU4 ODUflex, Generic ODUflex.

  18. ISCD for OTN • Number (8 bits): The total nunmbers of multiplexing hierarchies which are supported by one ODUj signal being mapped into ODUk (k > j). • MSMH 1, MSMH2, ... , MSMH M (4 bits): Indicates the numbers of Multi Stages Multiplexing Hierarchies (MSMH). • MSMH = 1: It indicates ODUi is mapped into ODUk (k > i) by single stage multiplexing (e.g., ODU0-ODU3). • MSMH > 1: It indicates ODUi is mapped into ODUk (k > i) by multi stages multiplexing (e.g., ODU0-ODU1-ODU2-ODU3-ODU4, MSMH = 4). • MSMC 1, MSMC 2, ... ,MSMC M: Indicates the detailed information of multi stages multiplexing hierarchy. The length of MSMC is (MSMH+1) * 4. Each ODUk (k=1, 2, 3, 4, 2e, flex) is indicated by 4 bits. ValueType 0000 ODU0 0001 ODU1 0010 ODU2 0011 ODU3 0100 ODU4 0101 ODU2e 0110 ODUflex Example: 7-15 Reserved (for future use)

  19. Scenario 1: Topology 1|2|3 2|3 3|2|1 3|2 2|1|0 2|1 0|1|2 1|2 2|1 1|2 …… …… …… A G.709v3 D G.709v3 B G.709v2 C G.709v2 Bundle Link (OTU2+OTU3） OTU2 link OTU3 link 0|2|3 1|2|3 2|3 3|2|1 3|2 3|2|1 3|2 OTU3 link …… 3|2|1 3|2|0 3|2 E G.709v3

  20. Scenario 1: Encoding for Bundle Link between A and B ODU0->ODU1->ODU2 ODU1->ODU2 ODU1->ODU2 ODU1->ODU2->ODU3 ODU2->ODU3 ODU0,ODU1->ODU2->ODU3 ODU2->ODU3 Node A G.709v3 Node B G.709v2 MH--Multiplexing Hierarchy ODU0 ISCD: - ODUj(ODUk)：40； - MH：ODU0->ODU1->ODU2, ODU0->ODU2->ODU3 ODU1 ISCD: - ODUj(ODUk)：20； - MH：ODU1->ODU2, ODU1->ODU2->ODU3; ODU2 ISCD: - ODUj(OTUj)：1； - ODUj(ODUk): 4; - MH：ODU2->ODU3; ODU3 ISCD: - ODUj(OTUj)：1； ODU1 ISCD: - ODUj(ODUk)：20； - MH：ODU1->ODU2, ODU1->ODU2->ODU3; ODU2 ISCD: - ODUj(OTUj)：1； - ODUj(ODUk): 4; - MH：ODU2->ODU3; ODU3 ISCD: - ODUj(OTUj): 1；

  21. Scenario 1: Encoding for Link between B and C ODU1->ODU2->ODU3 ODU2-ODU3 ODU1->ODU2->ODU3 OD2-ODU3 Node B G.709v2 Node C G.709v2 ODU1 ISCD: - ODUj(ODUk)：16； - MH：ODU1->ODU2->ODU3; ODU2 ISCD: - ODUj(ODUk):4; - MH：ODU2->ODU3; ODU3 ISCD: - ODUj(OTUj)：1； ODU1 ISCD: - ODUj(ODUk)：16； - MH：ODU1->ODU2->ODU3; ODU2 ISCD: - ODUj(ODUk): 4; - MH：ODU2->ODU3; ODU3 ISCD: - ODUj(OTUj)：1；

  22. Scenario 1: Encoding for Link between C and D ODU0->ODU1->ODU2 ODU1-ODU2 ODU1->ODU2 Node C G.709v2 Node D G.709v3 ODU1 ISCD: - ODUj(ODUk)：4； - MH：ODU1->ODU2 ODU2 ISCD: - ODUj(OTUj)：1； ODU0 ISCD: - ODUj(ODUk)：8； - MH：ODU0->ODU1->ODU2 ODU1 ISCD: - ODUj(ODUk)：4； - MH：ODU1->ODU2 ODU2 ISCD: - ODUj(OTUj)：1；

  23. Scenario 1: Encoding for Link between C and E ODU1->ODU2->ODU3 ODU0,ODU1->ODU2->ODU3 Node C G.709v2 Node E G.709v3 ODU1 ISCD: - ODUj(ODUk)：8； - MH：ODU1->ODU2->ODU3; ODU2 ISCD: - ODUj(ODUk): 4; - MH：ODU2->ODU3; ODU3 ISCD: - ODUj(OTUj)：1； ODU0 ISCD: - ODUj(ODUk)：32； - MH：ODU0->ODU2->ODU3; ODU1 ISCD: - ODUj(ODUk)：16； - MH：ODU1->ODU2->ODU3; ODU2 ISCD: - ODUj(ODUk): 4; - MH：ODU2->ODU3; ODU3 ISCD: - ODUj(OTUj)：1；

  24. Scenario 1: ODU0 service creation between A and D (example 1) ODU0 LSP ODU1 FA-LSP ODU0 ISCD: - ODUj(ODUk)：1； - MH：ODU0->ODU1 ODU0 ISCD: - ODUj(ODUk)：1； - MH：ODU0->ODU1 …… …… …… A G.709v3 D G.709v3 B G.709v2 C G.709v2 Bundle link (OTU3+OTU2) OTU2 link OTU3 link ODU0 ISCD ODU1 ISCD ODU0->ODU1->ODU2 ODU1 ISCD ODU1 ISCD ODU1 ISCD ODU1 ISCD ODU0 ISCD ODU1 ISCD ODU0->ODU1->ODU2 ODU0 ISCD: - ODUj(ODUk)：38； • MH:0|1|2,0|2|3； ODU1 ISCD: - ODUj(ODUk)：19； • MH:1|2,1|2|3; ODU2 ISCD: - ODUj(OTUj)：0； - ODUj(ODUk): 4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：1 ODU1 ISCD: - ODUj(ODUk)：19； - MH:1|2,1|2|3 ODU2 ISCD: - ODUj(OTUj)：0； - ODUj(ODUk): 4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：1 ODU1 ISCD: - ODUj(ODUk)：15； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk): 3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：0； ODU1 ISCD: - ODUj(ODUk):15； - MH:1|2|3 ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3 ODU3 ISCD: - ODUj(OTUj):0； ODU1 ISCD: - ODUj(ODUk)：3； - MH:1|2； ODU2 ISCD: - ODUj(OTUj)：0； ODU0 ISCD: - ODUj(ODUk)：6； - MH:0|1|2, ODU1 ISCD: - ODUj(ODUk)：3； - MH:1|2; ODU2 ISCD: - ODUj(OTUj)：0； Note: All examples in this slide and after it aren’tcoexist in scenario 1!

  25. Scenario 1: ODU0 service creation between A and E (example 2) ODU2 FA-LSP ODU0 LSP ODU0 ISCD: - ODUj(ODUk)：7； - MH:ODU0->ODU2 ODU1 ISCD: - ODUj(ODUk)：3； - MH:ODU1->ODU2 ODU0 ISCD: - ODUj(ODUk)：7； - MH：ODU0->ODU2 ODU1 ISCD: - ODUj(ODUk)：3； - MH：ODU1->ODU2 …… …… …… A G.709v3 E G.709v3 B G.709v2 C G.709v2 Bundle Link(OTU2+OTU3) OTU3 link OTU3 link ODU0 ISCD ODU2 ISCD ODU0->ODU2->ODU3 ODU2 ISCD ODU2 ISCD ODU2 ISCD ODU2 ISCD ODU0 ISCD ODU2 ISCD ODU0->ODU2->ODU3 ODU0 ISCD: - ODUj(ODUk)：32； - MH:0|1|2,0|2|3 ODU1 ISCD: - ODUj(ODUk)：16； - MH:1|2,1|2|3; ODU2 ISCD: - ODUj(OTUj):1； - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：0； ODU1 ISCD: - ODUj(ODUk)：16； - MH:1|2,1|2|3; ODU2 ISCD: - ODUj(OTUj):1； - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):0； ODU1 ISCD: - ODUj(ODUk)：12； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：0； ODU1 ISCD: - ODUj(ODUk):12； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):0； ODU1 ISCD: - ODUj(ODUk)：12； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：0； ODU0 ISCD: - ODUj(ODUk)：24； - MH:0|2|3; ODU1 ISCD: - ODUj(ODUk)：12； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：0；

  26. Scenario 1: ODU2 service creation between A and D ODU2 LSP …… …… …… A G.709v3 C G.709v2 D G.709v3 B G.709v2 OTU2 link OTU3 link Bundle Link(OTU2+OTU3) ODU2 ISCD(OTU2) ODU2 ISCD ODU2 ISCD ODU2 ISCD ODU2 ISCD ODU2 ISCD ODU0 ISCD: - ODUj(ODUk)：32； - MH(changed):0|2|3; ODU1 ISCD: - ODUj(ODUk)：16； - MH:1|2|3; ODU2 ISCD: - ODUj(OTUj)：0； - ODUj(ODUk):4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：1； ODU1 ISCD: - ODUj(ODUk)：16； - MH:1|2|3; ODU2 ISCD: - ODUj(OTUj)：0； - ODUj(ODUk):4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):1； ODU1 ISCD: - ODUj(ODUk)：12； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk):3; - MH：2|3; ODU3 ISCD: - ODUj(OTUj)：0； ODU1 ISCD: - ODUj(ODUk):12； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：0； ODU1 ISCD: - ODUj(ODUk)：0； - MH:1|2 ODU2 ISCD: - ODUj(OTUj)：0； ODU0 ISCD: - ODUj(ODUk)：0； - MH:0|1|2 ODU1 ISCD: - ODUj(ODUk)：0； - MH:1|2 ODU2 ISCD: - ODUj(OTUj)：0；

  27. Scenario 2: Topology Scenario …… …… A G.709v3 D G.709v3 B G.709v2 OTU3 link OTU3 link 0|1|2|3 1|2|3 3|2|1 1|3 3|1|0 3|1 ODU0 ISCD: - ODUj(ODUk):32； - MH:0|1|2|3; ODU1 ISCD: - ODUj(ODUk):16； - MH:1|2|3; ODU3 ISCD: - ODUj(OTUj):1； ODU1 ISCD: - ODUj(ODUk):16； - MH:1|2|3; ODU3 ISCD: - ODUj(OTUj):1； ODU1 ISCD: - ODUj(ODUk)：16； - MH:1|3 ODU3 ISCD: - ODUj(OTUj)：1； ODU0 ISCD: - ODUj(ODUk)：32； - MH:0|1|3 ODU1 ISCD: - ODUj(ODUk)：16； - MH:1|3 ODU2 ISCD: - ODUj(OTUj)：1；

  28. Scenario 2: ODU0 creation between A and D ODU0 LSP ODU1 FA-LSP ODU0 ISCD: - ODUj(ODUk)：1； - MH：ODU0->ODU1 ODU0 ISCD: - ODUj(ODUk)：1； - MH：ODU0->ODU1 …… …… D G.709v3 A G.709v3 B G.709v2 OTU3 link OTU3 link ODU0 ISCD ODU1 ISCD ODU0->ODU1->ODU2->ODU3 ODU1 ISCD ODU1 ISCD ODU0 ISCD ODU1 ISCD ODU0->ODU1->ODU3 ODU0 ISCD: - ODUj(ODUk):28； - MH:0|1|2|3; ODU1 ISCD: - ODUj(ODUk):15； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):0； ODU1 ISCD: - ODUj(ODUk):15； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):0； ODU1 ISCD: - ODUj(ODUk)：15； - MH:1|3 ODU3 ISCD: - ODUj(OTUj)：0； ODU0 ISCD: - ODUj(ODUk)：28； - MH:0|1|3 ODU1 ISCD: - ODUj(ODUk)：15； - MH:1|3 ODU2 ISCD: - ODUj(OTUj)：0；

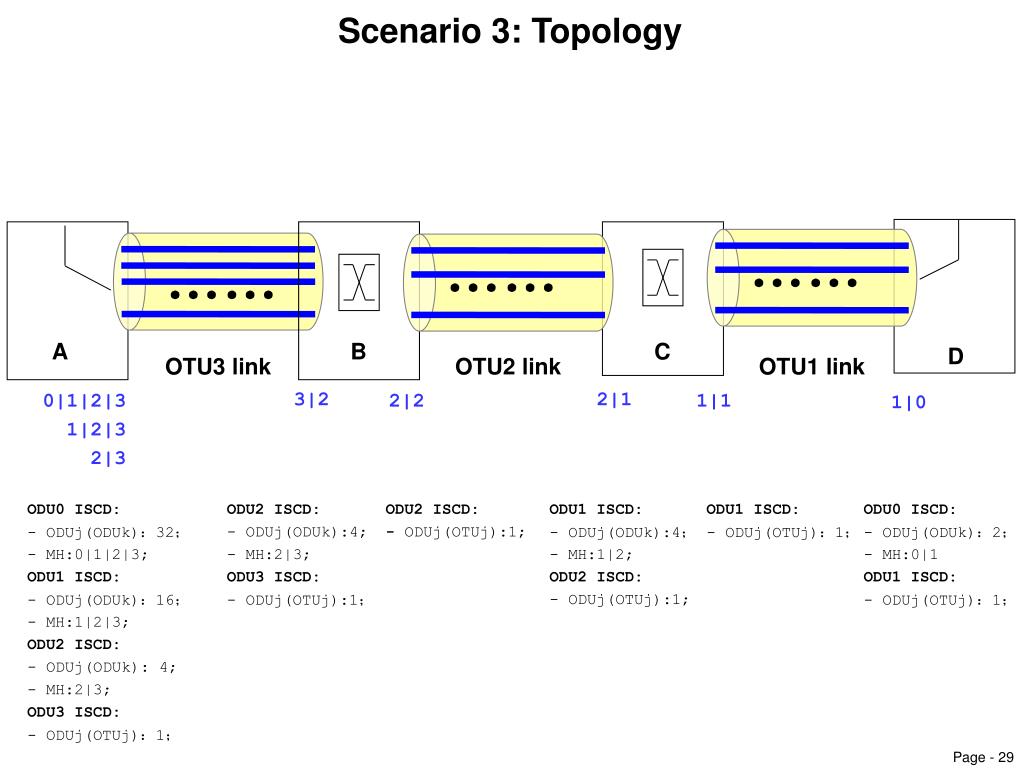

  29. Scenario 3: Topology …… …… …… A B C D OTU3 link OTU2 link OTU1 link 3|2 2|1 0|1|2|3 1|2|3 2|3 2|2 1|1 1|0 ODU0 ISCD: - ODUj(ODUk)：32； - MH:0|1|2|3; ODU1 ISCD: - ODUj(ODUk)：16； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk): 4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：1； ODU2 ISCD: - ODUj(ODUk):4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):1； ODU2 ISCD: - ODUj(OTUj):1; ODU1 ISCD: - ODUj(ODUk):4； - MH:1|2; ODU2 ISCD: - ODUj(OTUj):1; ODU1 ISCD: - ODUj(OTUj)：1； ODU0 ISCD: - ODUj(ODUk)：2； - MH:0|1 ODU1 ISCD: - ODUj(OTUj)：1；

  30. Scenario 3: ODU0 creation between A and D ODU2 FA-LSP ODU1 FA-LSP ODU0 LSP ODU0 ISCD: - ODUj(ODUk)：1； - MH:0|1 ODU1 ISCD: - ODUj(OTUj)：0； ODU1 ISCD: - ODUj(ODUk)：3； - MH:1|2 ODU2 ISCD: - ODUj(OTUj)：0； ODU1 ISCD: - ODUj(ODUk)：3； - MH:1|2 ODU2 ISCD: - ODUj(OTUj)：0； ODU0 ISCD: - ODUj(ODUk)：1； - MH:0|1 ODU1 ISCD: - ODUj(OTUj)：0； …… …… …… A B C D OTU3 link OTU2 link OTU1 link ODU0 ISCD ODU1 ISCD ODU2 ISCD ODU0->ODU1->ODU2->ODU3 ODU2 ISCD ODU2 ISCD ODU1 ISCD ODU2 ISCD ODU1->ODU2 ODU1 ISCD ODU0 ISCD ODU1 ISCD ODU0->ODU1->ODU3 ODU0 ISCD: - ODUj(ODUk)：24； - MH:0|1|2|3; ODU1 ISCD: - ODUj(ODUk)：12； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk): 3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：0； ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):0； ODU2 ISCD: - ODUj(OTUj):0; ODU1 ISCD: - ODUj(ODUk):0； - MH:1|2; ODU2 ISCD: - ODUj(OTUj):0; ODU1 ISCD: - ODUj(OTUj)：0； ODU0 ISCD: - ODUj(ODUk)：1； - MH:0|1 ODU1 ISCD: - ODUj(OTUj)：0；

  31. Scenario 4: Topology … … … … A OTU3 link B OTU2 link C OTU1 link D OTU2 link E 0|1|2|3 1|2|3 2|3 3|2 2|2 2|1 1|1 1|0 0|2 2|0 ODU0 ISCD: - ODUj(ODUk):8； - MH:0|2; ODU2 ISCD: - ODUj(OTUj):1; ODU0 ISCD: - ODUj(ODUk):8； - MH:0|2; ODU2 ISCD: - ODUj(OTUj):1; ODU0 ISCD: - ODUj(ODUk)：32； - MH:0|1|2|3; ODU1 ISCD: - ODUj(ODUk)：16； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk): 4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：1； ODU0 ISCD: - ODUj(ODUk):2； - MH:0|1; ODU1 ISCD: - ODUj(OTUj):1; ODU2 ISCD: - ODUj(ODUk):4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):1； ODU1 ISCD: - ODUj(ODUk):4; ODU2 ISCD: - ODUj(OTUj):1; ODU1 ISCD: - ODUj(OTUj):1； ODU2 ISCD: - ODUj(OTUj):1;

  32. Scenario 4: ODU0 creation between A and E ODU2 FA-LSP ODU1 FA-LSP ODU0 LSP ODU0 ISCD: - ODUj(ODUk)：1； - MH:0|1 ODU1 ISCD: - ODUj(OTUj)：0； ODU0 ISCD: - ODUj(ODUk)：1； - MH:0|1 ODU1 ISCD: - ODUj(OTUj)：0； ODU1 ISCD: - ODUj(ODUk)：3； - MH:1|2 ODU2 ISCD: - ODUj(OTUj)：0； ODU1 ISCD: - ODUj(ODUk)：3； - MH:1|2 ODU2 ISCD: - ODUj(OTUj)：0； … … … … A OTU3 link B OTU2 link C OTU1 link D OTU2 link E ODU0 ISCD ODU1 ISCD ODU2 ISCD ODU0->ODU1->ODU2->ODU3 ODU2 ISCD ODU2 ISCD ODU1 ISCD ODU2 ISCD ODU1->ODU2 ODU1 ISCD ODU0 ISCD ODU1 ISCD ODU0 ISCD ODU0 ISCD ODU0 ISCD: - ODUj(ODUk):7； - MH:0|2; ODU2 ISCD: - ODUj(OTUj):0; ODU0 ISCD: - ODUj(ODUk):7； - MH:0|2; ODU2 ISCD: - ODUj(OTUj):0; ODU0 ISCD: - ODUj(ODUk)：24； - MH:0|1|2|3; ODU1 ISCD: - ODUj(ODUk)：12； - MH:1|2|3; ODU2 ISCD: - ODUj(ODUk): 3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：0； ODU0 ISCD: - ODUj(ODUk):1； - MH:0|1; ODU1 ISCD: - ODUj(OTUj):0; ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):0； ODU1 ISCD: - ODUj(ODUk):3; ODU2 ISCD: - ODUj(OTUj):0; ODU1 ISCD: - ODUj(OTUj):0； ODU2 ISCD: - ODUj(OTUj):0;

  33. Scenario 5: Topology …… …… …… OTU3 link OTU3 link D OTU2 link B C A 3|2|0 3|2|1 3|2|flex 3|2 0|2|3 1|2|3 flex|2|3 2|2 2|2 2|3 ODU0 ISCD: - ODUj(ODUk)：32； - MH:0|2|3; ODU1 ISCD: - ODUj(ODUk)：16； - MH:1|2|3; ODUflex ISCD: - OTU2 ODUlex(ODU2):32TS； - MH:flex|2|3; ODU2 ISCD: - ODUj(ODUk): 4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：1； ODU2 ISCD: - ODUj(ODUk):4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):1； ODU2 ISCD: - ODUj(OTUj):1; ODU2 ISCD: - ODUj(OTUj):1; ODU2 ISCD: - ODUj(ODUk):4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):1； ODU0 ISCD: - ODUj(ODUk)：32； - MH:0|2|3; ODU1 ISCD: - ODUj(ODUk)：16； - MH:1|2|3; ODUflex ISCD: - OTU2 ODUlex(ODU2):32TS； - MH:flex|2|3; ODU2 ISCD: - ODUj(ODUk): 4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：1；

  34. Scenario 5: ODUflex creation between A and D ODUflex(6G) LSP ODU1 ISCD: - ODUj(ODUk)：3；还剩多少个ODU1？ - MH:1|2 ODU2 ISCD: - ODUj(OTUj)：0； ODU1 ISCD: - ODUj(ODUk)：3； - MH:1|2 ODU2 ISCD: - ODUj(OTUj)：0； ODU2 FA-LSP …… …… …… OTU3 link OTU3 link D OTU2 link B C A ODUflex ISCD ODU2 ISCD ODUflex->ODU2->ODU3 ODU2 ISCD ODU2 ISCD ODU2 ISCD ODU2 ISCD ODU0 ISCD ODU2 ISCD ODUflex->ODU2->ODU3 ODU0 ISCD: - ODUj(ODUk)：24； - MH:0|2|3; ODU1 ISCD: - ODUj(ODUk)：12； - MH:1|2|3; ODUflex ISCD: - OTU2 ODUlex(ODU2):24 TS； - MH:flex|2|3; ODU2 ISCD: - ODUj(ODUk): 4; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：1； ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):0； ODU2 ISCD: - ODUj(OTUj):0; ODU2 ISCD: - ODUj(OTUj):0; ODU2 ISCD: - ODUj(ODUk):3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj):0； ODU0 ISCD: - ODUj(ODUk)：24； - MH:0|2|3; ODU1 ISCD: - ODUj(ODUk)：12； - MH:1|2|3; ODUflex ISCD: - OTU2 ODUlex(ODU2):24TS； - MH:flex|2|3; ODU2 ISCD: - ODUj(ODUk): 3; - MH:2|3; ODU3 ISCD: - ODUj(OTUj)：0；

  35. Although multi stages multiplexing information has been known by path computation entity, ODU0 couldn’t be created between A and D Scenario 6: Topology …… …… OTU3 link OTU3 link A B D 0|1|2|3 1|2|3 2|3 3|2 2|3 3|2|1 3|2|0 3|2
