Servicios De Red Para El Investigador

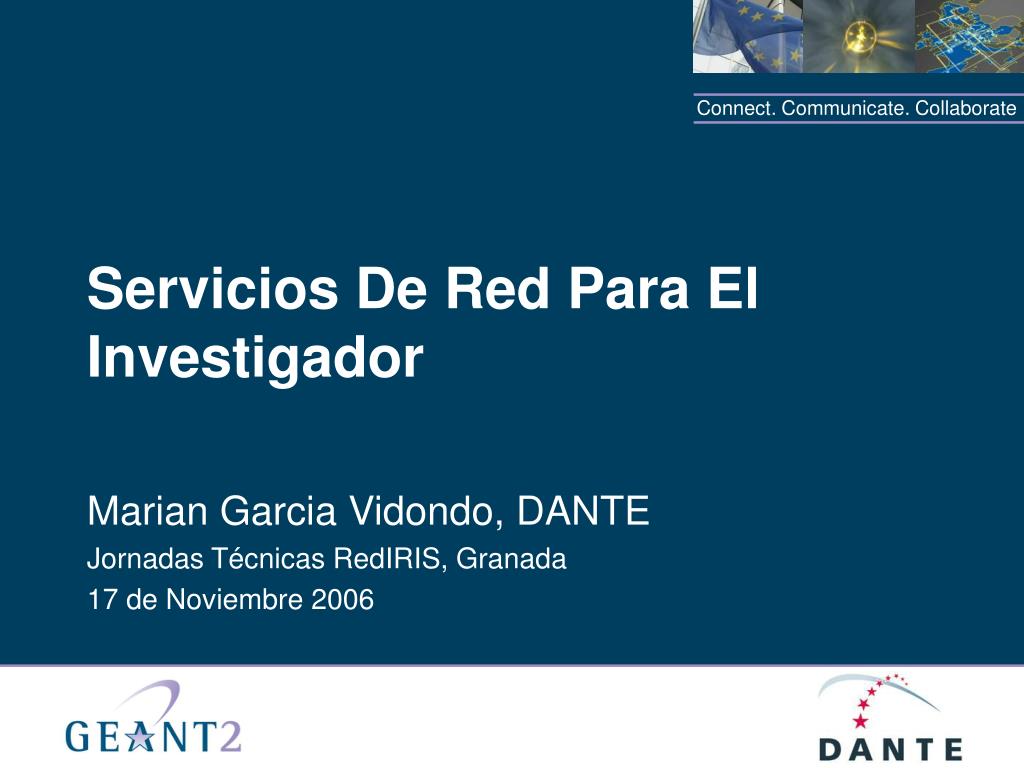

1. Servicios De Red Para El Investigador Marian Garcia Vidondo, DANTE Jornadas Técnicas RedIRIS, Granada 17 de Noviembre 2006

2. eVLBI Experimentos con LHC Investigadores y comunicación • - Más inversiones en investigación • Más colaboración entre entidades localizadas en diferentes países • Necesidad de más conexiones (físicas o virtuales) entre investigadores HEP, Astronomía… MUPBED, … EGEE, … ESA, …. DEISA, …

3. ¿Redes Nacionales de Investigación? • Redes de Comunicación que proveen conectividad a la comunidad académica de un país • Generalmente sostenidas con fondos públicos • Existentes en toda Europa • Fundamentales en el desarrollo científico del país

4. Redes Conectadas a Redes. GÉANT2 Janet RedIRIS Cambridge University Universidad de Granada

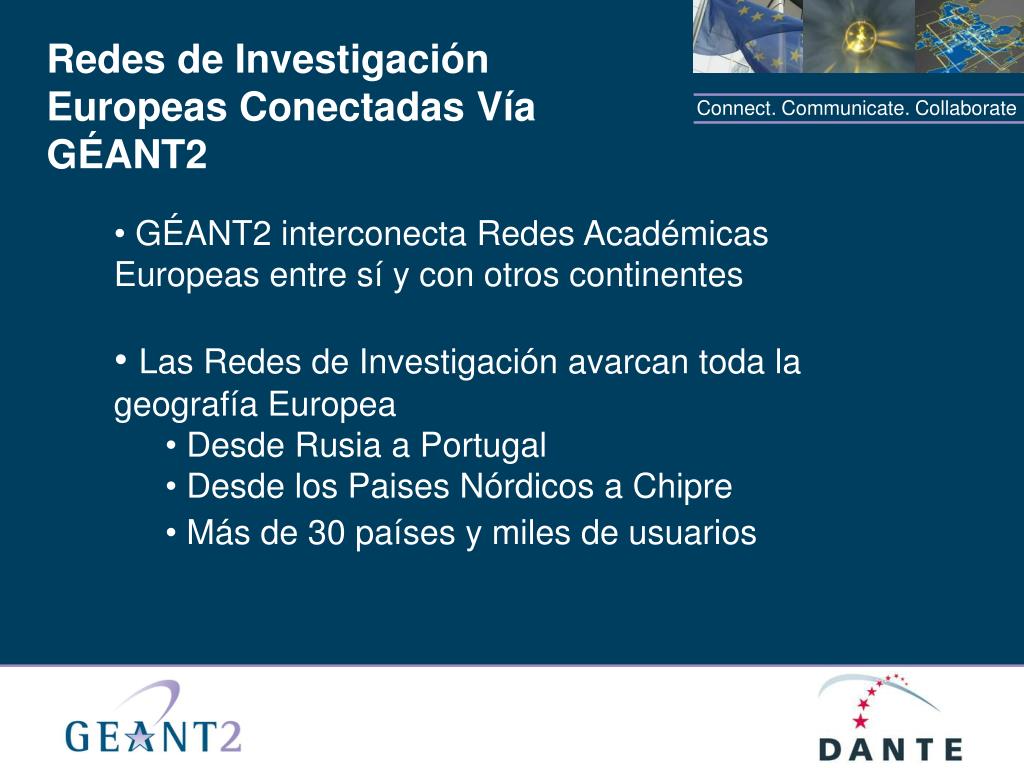

5. Redes de Investigación Europeas Conectadas Vía GÉANT2 • GÉANT2 interconecta Redes Académicas Europeas entre sí y con otros continentes • Las Redes de Investigación avarcan toda la geografía Europea • Desde Rusia a Portugal • Desde los Paises Nórdicos a Chipre • Más de 30 países y miles de usuarios

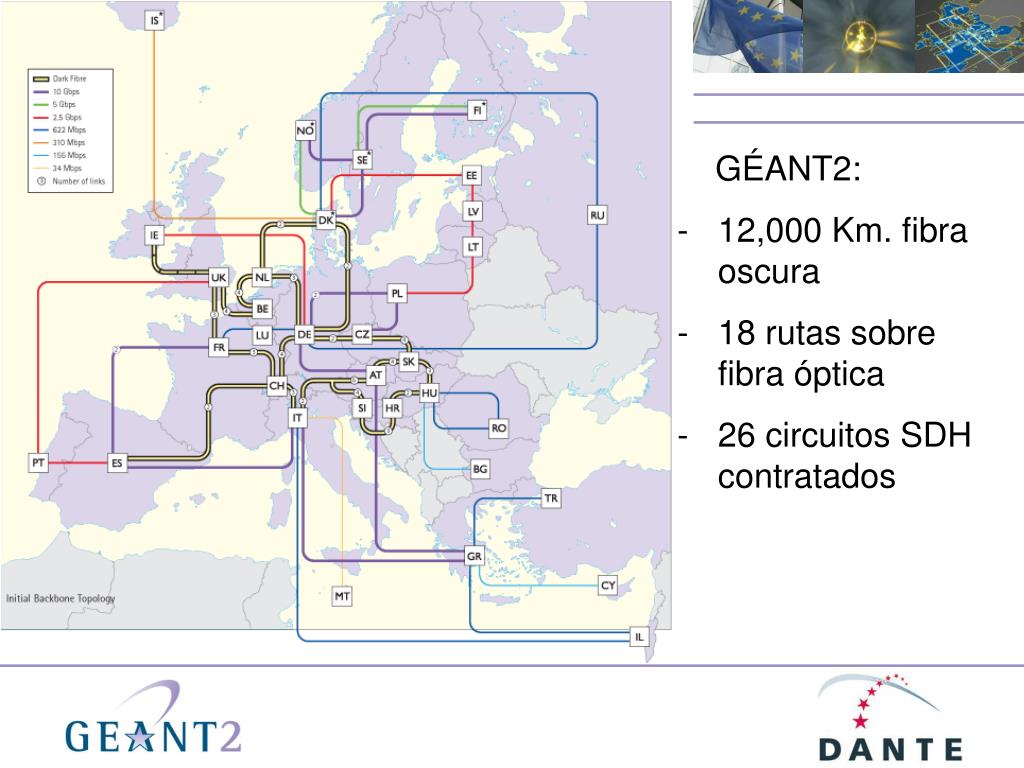

6. GÉANT2: • 12,000 Km. fibra oscura • 18 rutas sobre fibra óptica • 26 circuitos SDH contratados

7. Connect. Communicate. Collaborate <Title here>

8. Tipo de información transmitida • Tradicional : • Cantidad de Tráfico: Kbits/sec • Cantidad de usuarios por institución: Miles • Aplicaciones no especialmente sensibles al comportamiento de la red (ie. e-mails, FTP, etc.) • Especializada: • Cantidad de Tráfico: Mas de 1GBit/sec • Cantidad de usuarios por institución: Docenas • Aplicaciones entre puntos específicos muy sensibles al comportamiento de la red (ie. eVLBI, CERN LHC or DEISA)

9. Connect. Communicate. Collaborate Radio telescopios en Europa Correlación de datos Flujo de datos desde varios puntos en Europa hasta Dwingeloo (NL)

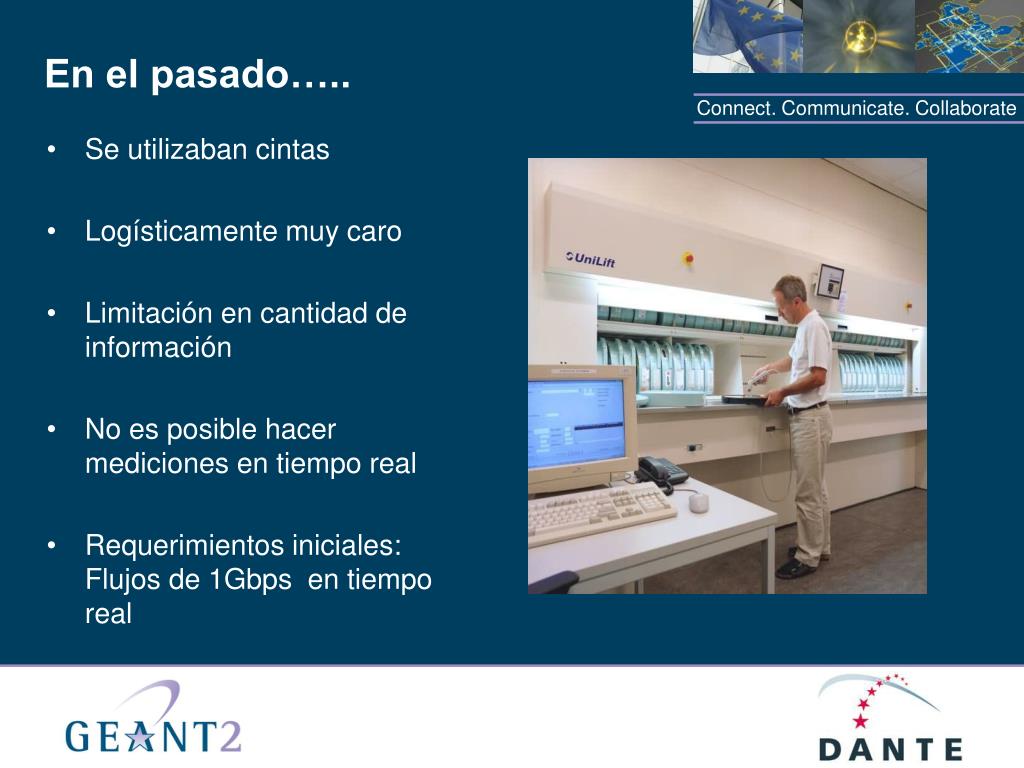

10. En el pasado….. • Se utilizaban cintas • Logísticamente muy caro • Limitación en cantidad de información • No es posible hacer mediciones en tiempo real • Requerimientos iniciales: Flujos de 1Gbps en tiempo real

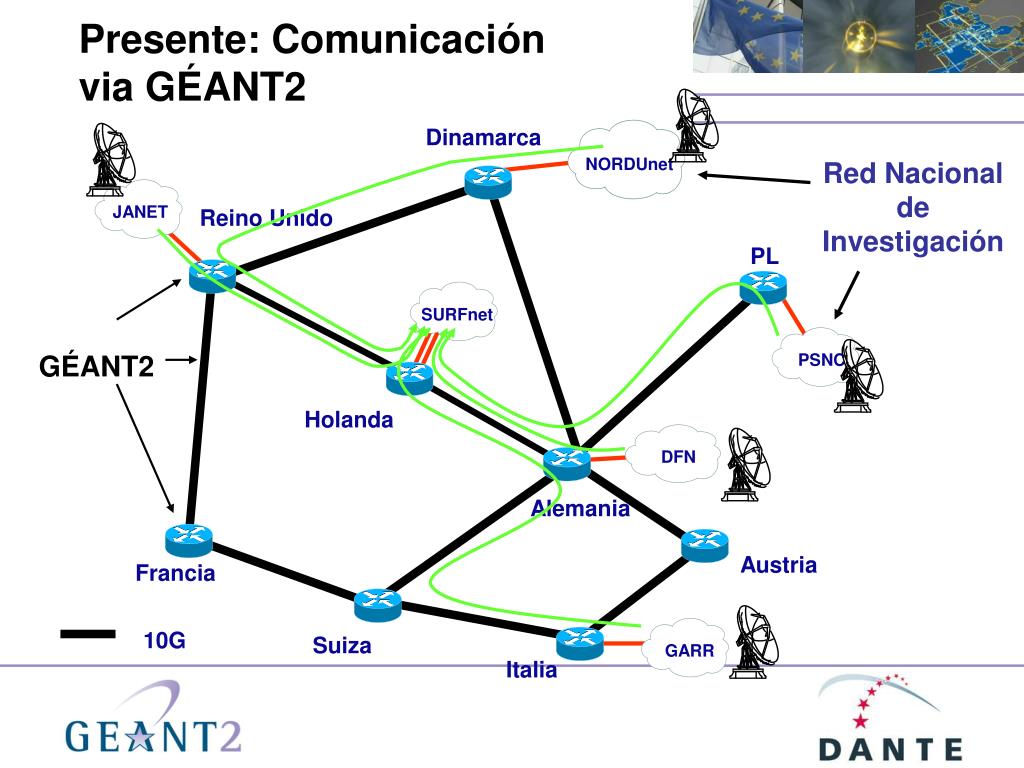

11. NORDUnet JANET SURFnet PSNC DFN GARR Presente: Comunicación via GÉANT2 Dinamarca Red Nacional de Investigación Reino Unido PL GÉANT2 Holanda Alemania Austria Francia 10G Suiza Italia

12. Aplicaciones especializadas: • High Energy Particle Physics (HEP) • LHC (@ CERN) operacional en 2007 • Requiere múltiples enlaces a 10G entre los diferentes nodos de procesamiento de datos • Procesamiento de datos en tiempo real • Radio-astrónomos (eVLBI) • Very Long Baseline Interferometry • Flujos de 1Gbps en tiempo real (http://www.evlbi.org) • Centros de supercomputación • e.g DEISA project (http://www.deisa.org) • GRID • Como el proyecto EGEE (http://www.eu-egee.org)

13. Tecnologías en uso

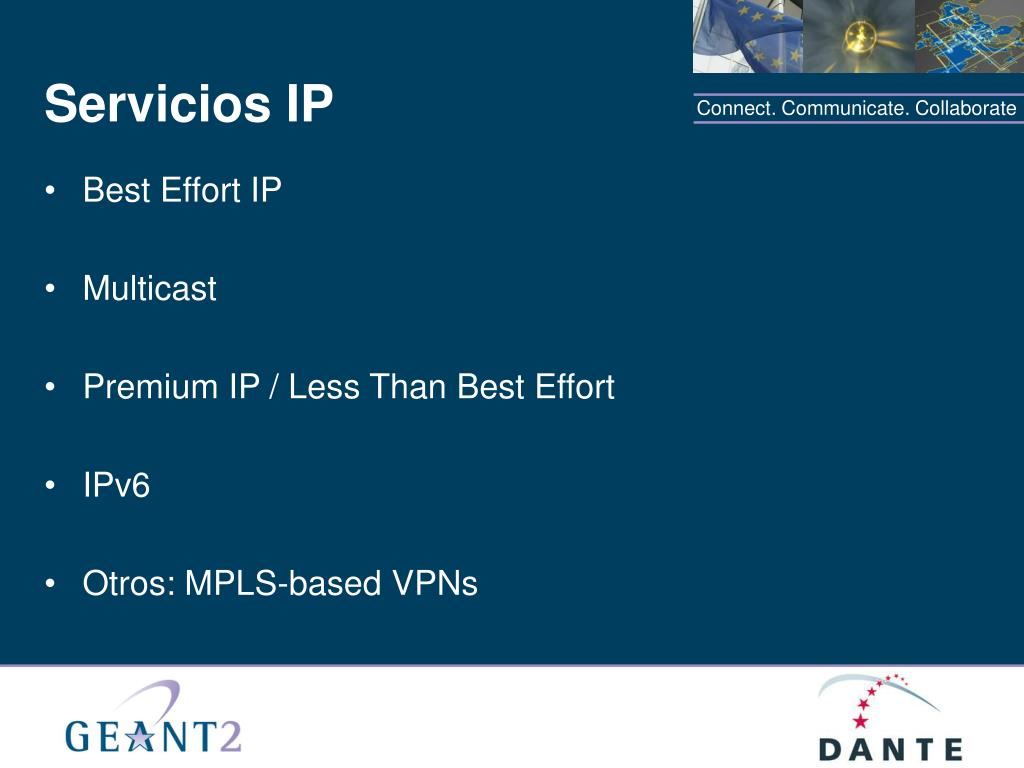

14. Servicios IP • Best Effort IP • Multicast • Premium IP / Less Than Best Effort • IPv6 • Otros: MPLS-based VPNs

15. Servicios Punto-a-Punto • Mediante lambdas o circuítos dedicados a proyectos específicos • Gran ancho de banda disponible (10Gbps) • No necesitan enrutamiento IP => Configuración semi-estática • Equipamiento utilizado pueden ser switches (Circuitos nivel2) o equipo óptico de transmisión (utilizando lambdas)

16. GE STS-24c L2-VPN/LSP GÉANT (IP/MPLS) NY CA*net4 (TDM) ES CRC (Ottawa) LSPs “stitched” together 10G UPC (Barcelona) GE VLAN L2-VPN/LSP CESCA (Ethernet) RedIRIS (IP/MPLS) Barcelona Ejemplo: UPC-CRC GE “Lightpath”

17. ¿Cómo mejorar la connectividad? • Hace 8 -10 años tener conexión era el objetivo principal • Desde la liberación del mercado de las telecomunicaciones, ancho de banda mayores son accesibles a precios razonables • Hoy en día es la ‘calidad’ de la conexión la que determina el nivel de satisfacción del usuario

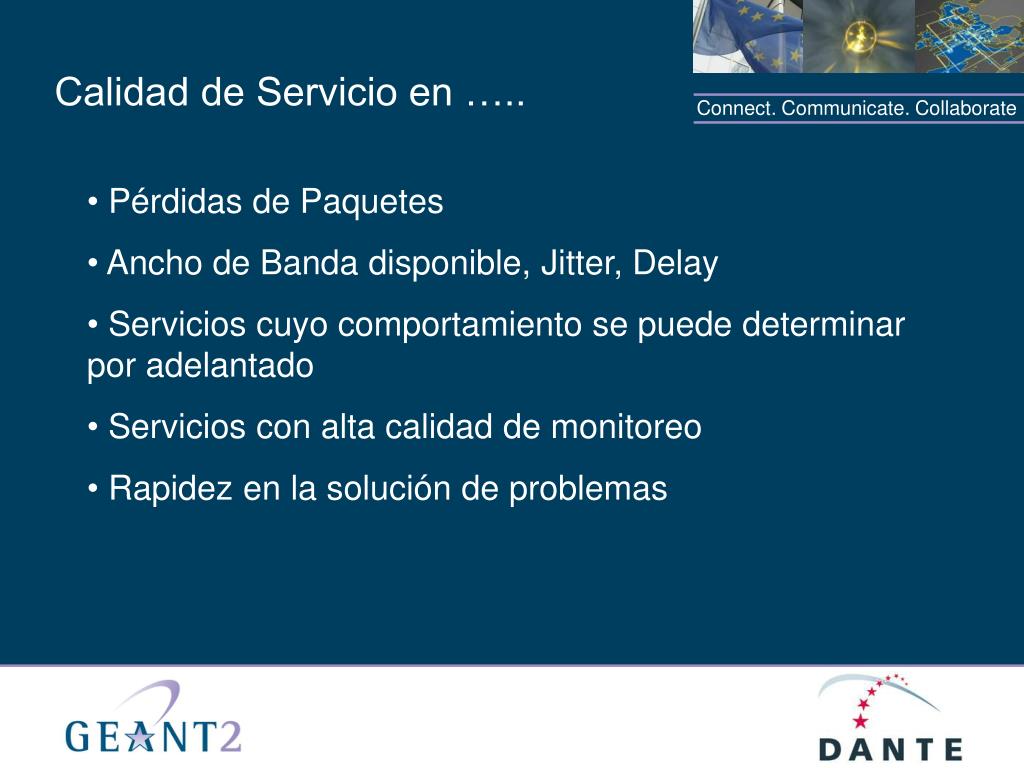

18. Calidad de Servicio en ….. • Pérdidas de Paquetes • Ancho de Banda disponible, Jitter, Delay • Servicios cuyo comportamiento se puede determinar por adelantado • Servicios con alta calidad de monitoreo • Rapidez en la solución de problemas

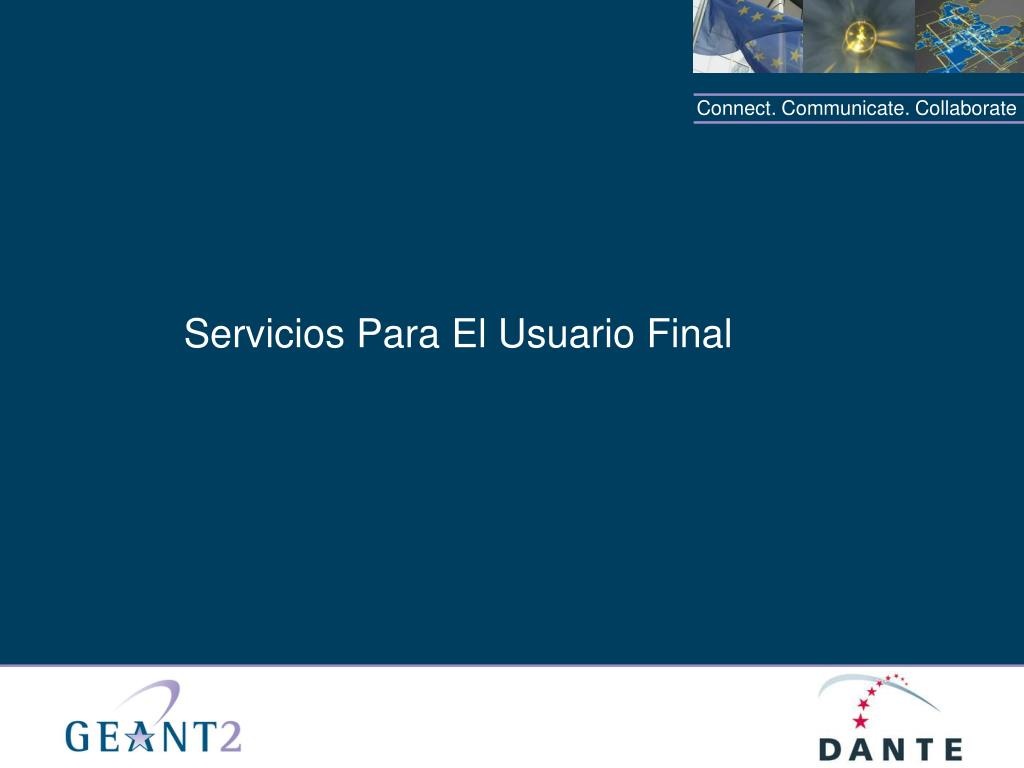

19. Servicios Para El Usuario Final

20. Observaciones • Los servicios que el usuario final require se extienden a través de más de un dominio • Resolución de problemas no es fácil • Estaciones de trabajo v problemas en la red • Varias organizaciones involucradas en el proceso • Diferentes tecnologías en diferentes dominios con diferentes mecanismos para reportar el estado de la red • Ejemplos: Video conferencias, transferencia de datos a alta velocidad.. • Usuarios finales tienen muy poca o ninguna información sobre el estado de la conexión sobre la red

21. ¿Cómo facilitar el servicio de conexión de usuario final a usuario final?

22. perfSONAR • perfSONAR es un software • Ayuda a exportar información sobre la red • Define un standard para el almacenamiento de esta información • perfSONAR es una infrastructura • Ayuda en la localizacion y extracción de la información almacenada. Autentifica y autoriza usuarios • Provee acceso a la información proveniente de diferentes dominios • perfSONAR define una estructura • Define un marco de integración para las múltiple herramientas de monitoreo existentes hoy en día

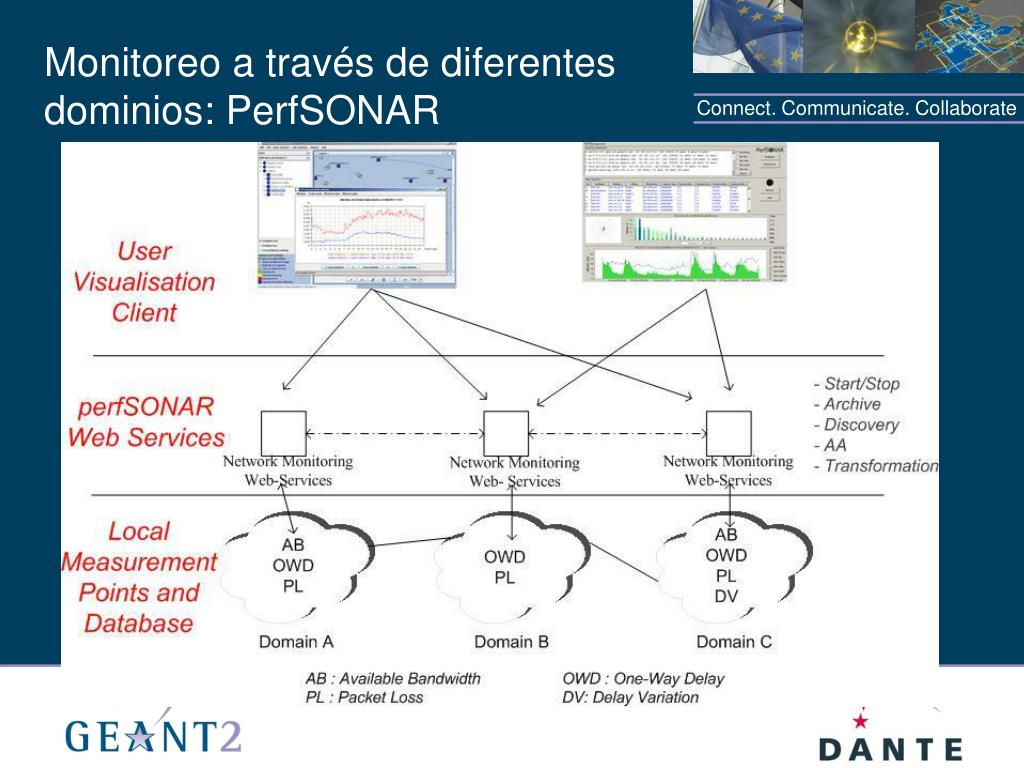

23. Monitoreo a través de diferentes dominios: PerfSONAR

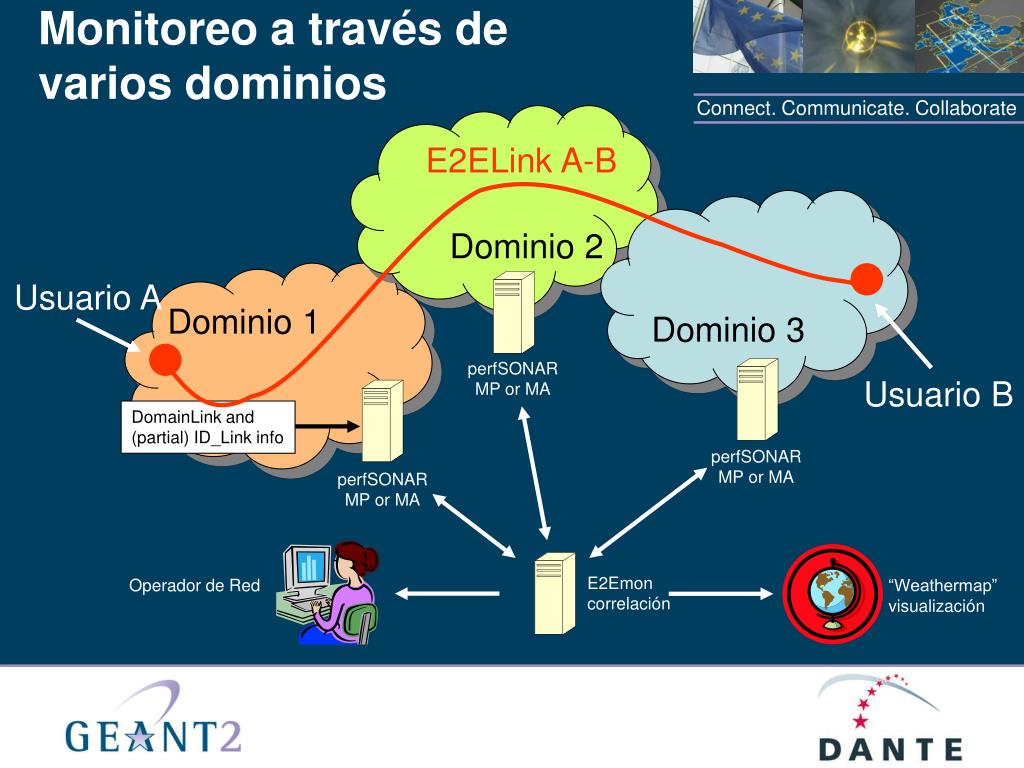

24. Dominio 2 Dominio 1 Dominio 3 perfSONAR MP or MA DomainLink and (partial) ID_Link info perfSONAR MP or MA perfSONAR MP or MA E2Emon correlación Operador de Red “Weathermap” visualización Monitoreo a través de varios dominios E2ELink A-B Usuario A Usuario B

25. Más información en http://www.perfsonar.net

26. Unidad de coordinación ‘end-to-end’ • Coordina la resolución de problemas de connectividad entre dos usuarios finales • Detección y localización del problema • Coordinación de las entidades involucradas • Informa a todos los usuarios de la situación existente y del tiempo necesario estimado para su resolución • Escala los problemas y provee informes mensuales

27. Fault Report and Restoration: LHC Case Inter domain Monitoring Tools TT E2ECU TT End user TT TT TT TT

28. PERT: Equipo de investigación de rendimiento de red • Equipo virtual de ingenieros que investiga un sub-óptimo rendimiento de la red • Provee servicios “8x5” a través de un responsable encargado de cada caso • Casos abiertos y actualizados a través de un sistema de Trouble Tickets desarrollado en PSNC (Red Nacional Polaca) • Provee consejos generales a traves de su página web

29. Haciendouso de PERT…..

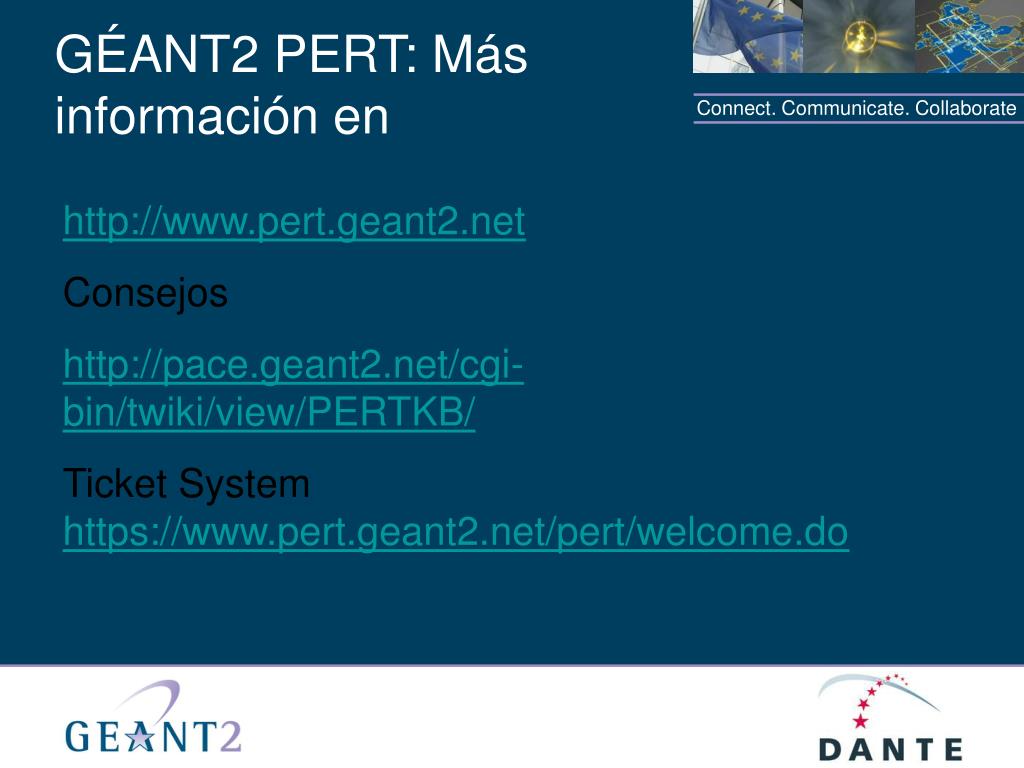

30. GÉANT2 PERT: Más información en http://www.pert.geant2.net Consejos http://pace.geant2.net/cgi-bin/twiki/view/PERTKB/ Ticket System https://www.pert.geant2.net/pert/welcome.do

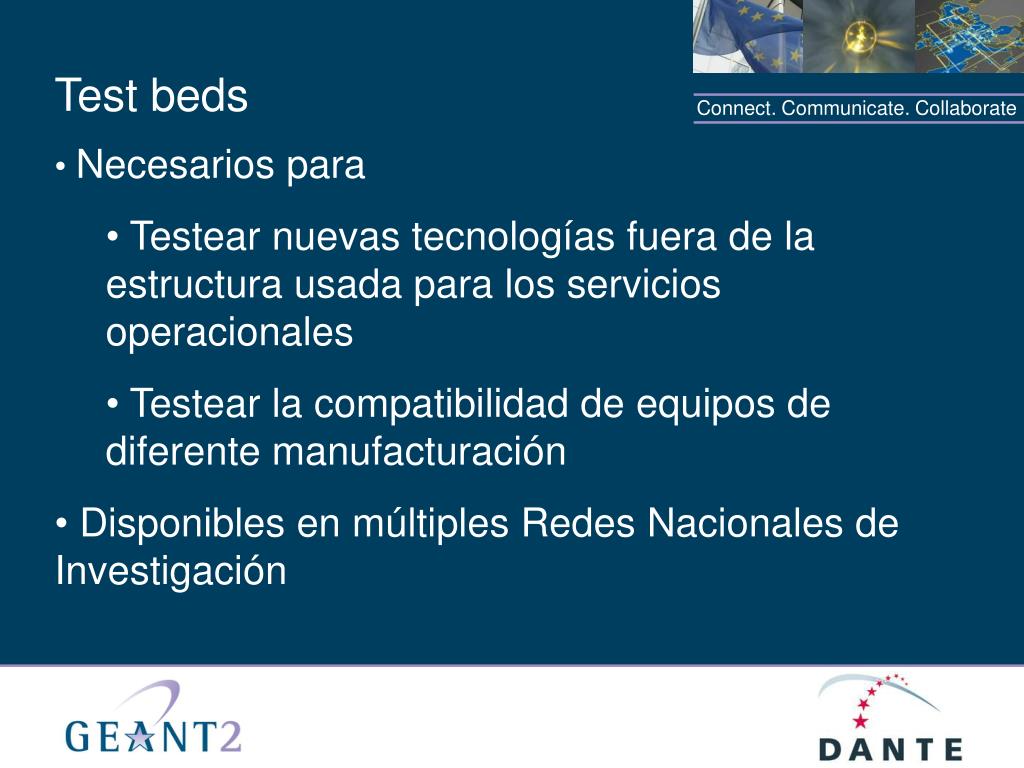

31. Test beds • Necesarios para • Testear nuevas tecnologías fuera de la estructura usada para los servicios operacionales • Testear la compatibilidad de equipos de diferente manufacturación • Disponibles en múltiples Redes Nacionales de Investigación

32. Proyectos / MUPBED (Multi-partner European Testbeds for Research Networking)

33. Conclusiones • Cada día son más los investigadores que utilizan la red para sus estudios • Las capacidades de red van en aumento así como el territorio que abarcan • Los problemas a resolver son problemas a nivel global • Las Redes Nacionales de Investigación Europeas estan desarrollando sistemas capaces de facilitar e incrementar la calidad de los servicios de conexión ofrecidos

34. Gracias! http://www.geant2.net/ http://www.dante.net/ marian.garcia@dante.org.uk
