Vettpidava pinna suhtelise paiknemise kaardistamine spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

Tõnis Kärdi

TÜ Ökoloogia ja maateaduste instituut

[email protected]

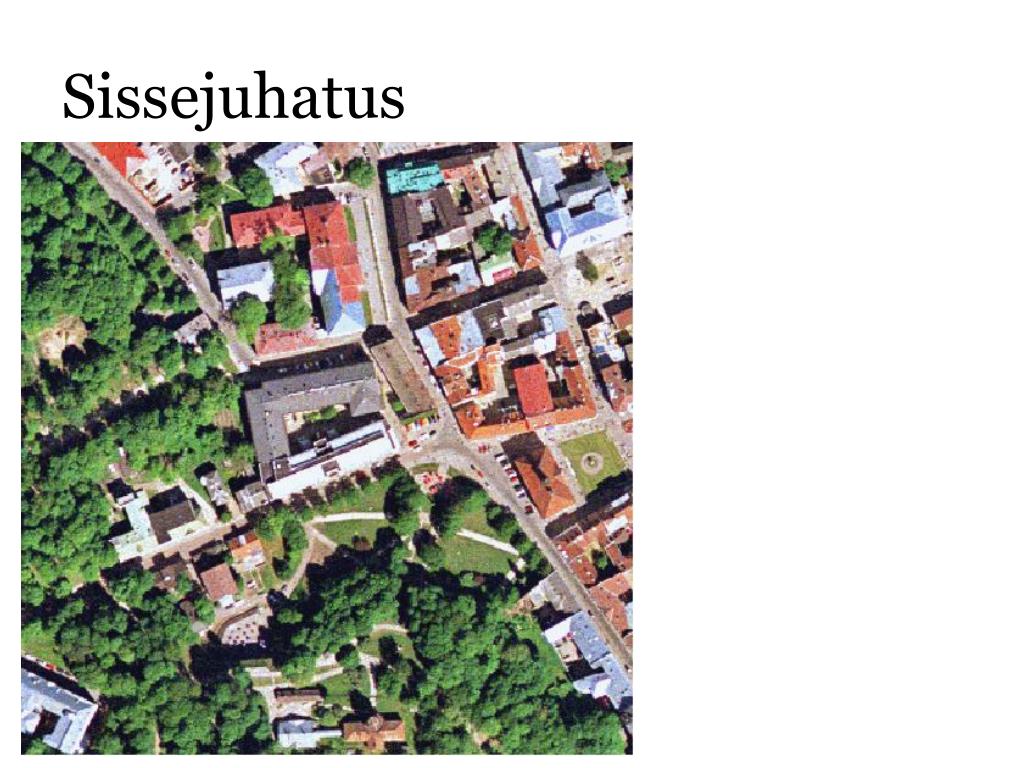

Sissejuhatus
Sissejuhatus spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel


Sissejuhatus1
Sissejuhatus spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel


Sissejuhatus2
Sissejuhatus spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

  • Linn kui äärmiselt heterogeenne kaugseire objekt

  • Segupikslid (mixed pixels)

  • Spekrtisegu lineaarse lahutamise meetod

Joonis 1. Väljalõiked Landsat TM kolmevärvi liitkujutisest (vasemal) ja ortofotost (paremal) samalt alalt Tartu kesklinnas.


Sissejuhatus3
Sissejuhatus spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

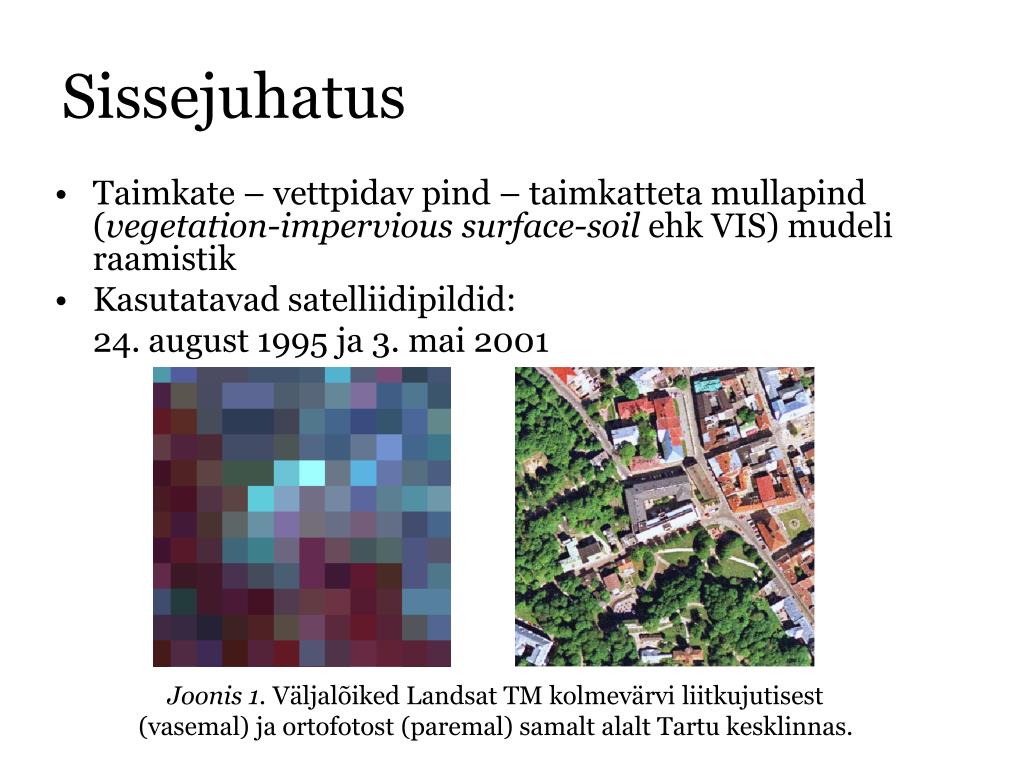

  • Taimkate – vettpidav pind – taimkatteta mullapind (vegetation-impervious surface-soil ehk VIS) mudeli raamistik

  • Kasutatavad satelliidipildid:

    24. august 1995 ja 3. mai 2001

Joonis 1. Väljalõiked Landsat TM kolmevärvi liitkujutisest (vasemal) ja ortofotost (paremal) samalt alalt Tartu kesklinnas.


Spektrisegu lahutamise põhimõtted spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

  • Iga piksel uuritaval pildil on mitmete komponentide (ehk algliikmete) segu:

Jääk i-ndas

kanalis

k-nda algliikme heledus i-ndas kanalis, mis on korrutatud läbi selle algliikme kaalu (ehk fraktsiooniga) selles pikslis

Piksli heledus i-ndas kanalis


Spektraalse segu lahutamise p him tted

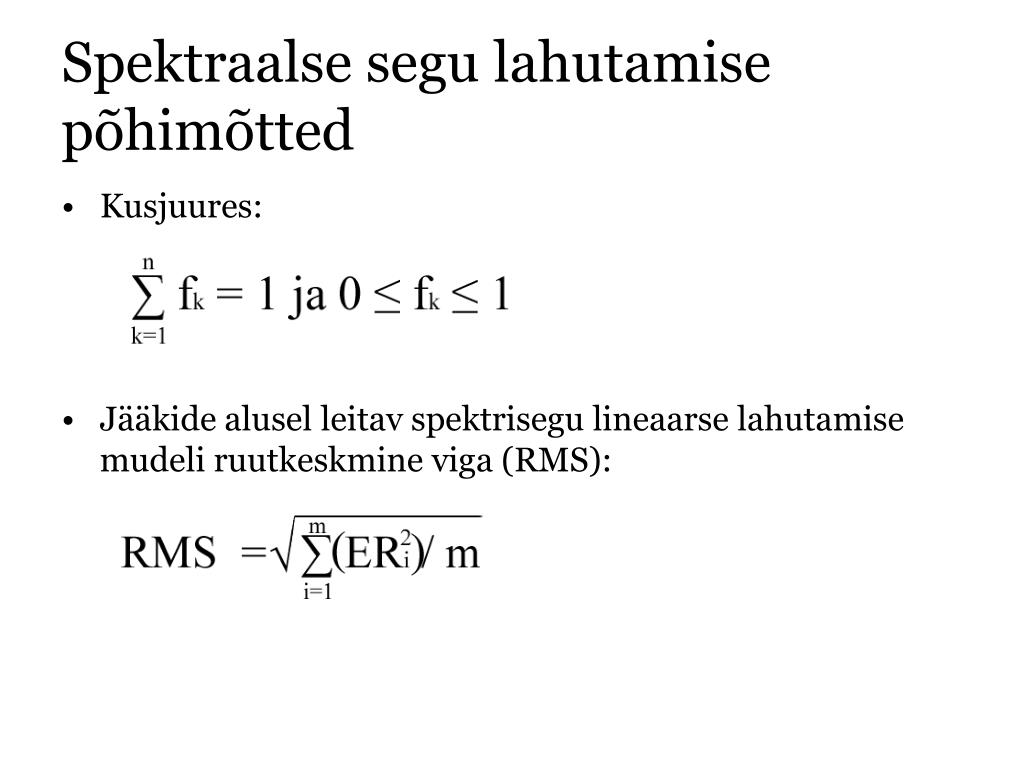

Spektraalse segu lahutamise põhimõtted spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

  • Kusjuures:

  • Jääkide alusel leitav spektrisegu lineaarse lahutamise mudeli ruutkeskmine viga (RMS):


Spektraalse segu lahutamise põhimõtted spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

  • Normeerimise protseduur võimaldab vähendada algliikme heleduse erinevusi, kuid samas säilitada algliikme nn signatuuri kuju:

Piksli algne heledus kanalis b

, kus

Kasutatud kanalite arv

Piksli normeeritud

heledus kanalis b


Algliikmete valiku põhimõtted spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

  • Pildialgliikmed (image endmembers)

    • Leitakse kasutatavatelt satelliidipiltidelt

  • Referentsalgliikmed (reference endmembers)

    • Mõõdetakse laboris/uuritaval alal

    • Erinevate aluspinnatüüpide spektrite andmebaasid (nn raamatukogud)

  • Virtuaalalgliikmed (virtual endmembers)

    • Arvutatakse kasutatavalt satelliidipildilt, kuid need on spektraalsetelt omadustelt “puhtamad” kui pildialgliikmed


Algliikmete valiku p him tted
Algliikmete valiku põhimõtted spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

  • Pildialgliikmed:

    • Peaks olema leitud pildi spektraalse tunnusruumi äärmusväärtuste seast (nt peakomponentide teisendus)

      • Kolmest esimesest peakomponendist moodustada hajuvusgraafikud

        • Pildi segunemisruumi visualiseerimine

        • Määrata algliikmed ja nende heleduste väärtused peakomponentide piltidel

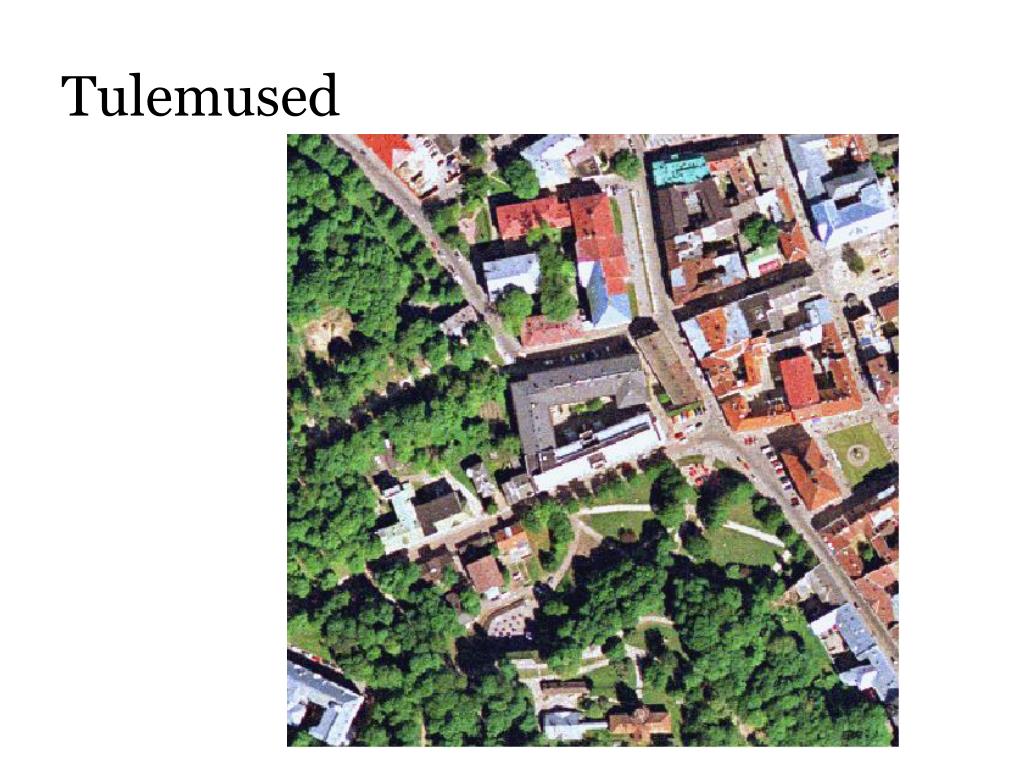

Tulemused
Tulemused spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

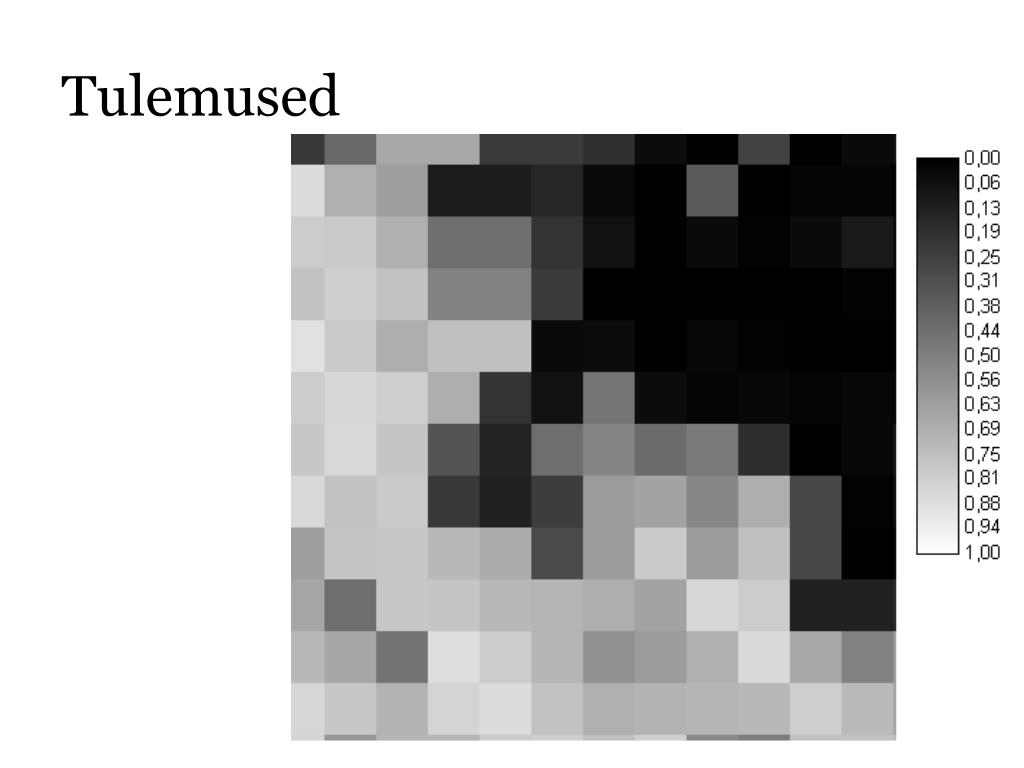

Tulemused1
Tulemused spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel


Tulemused2
Tulemused spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

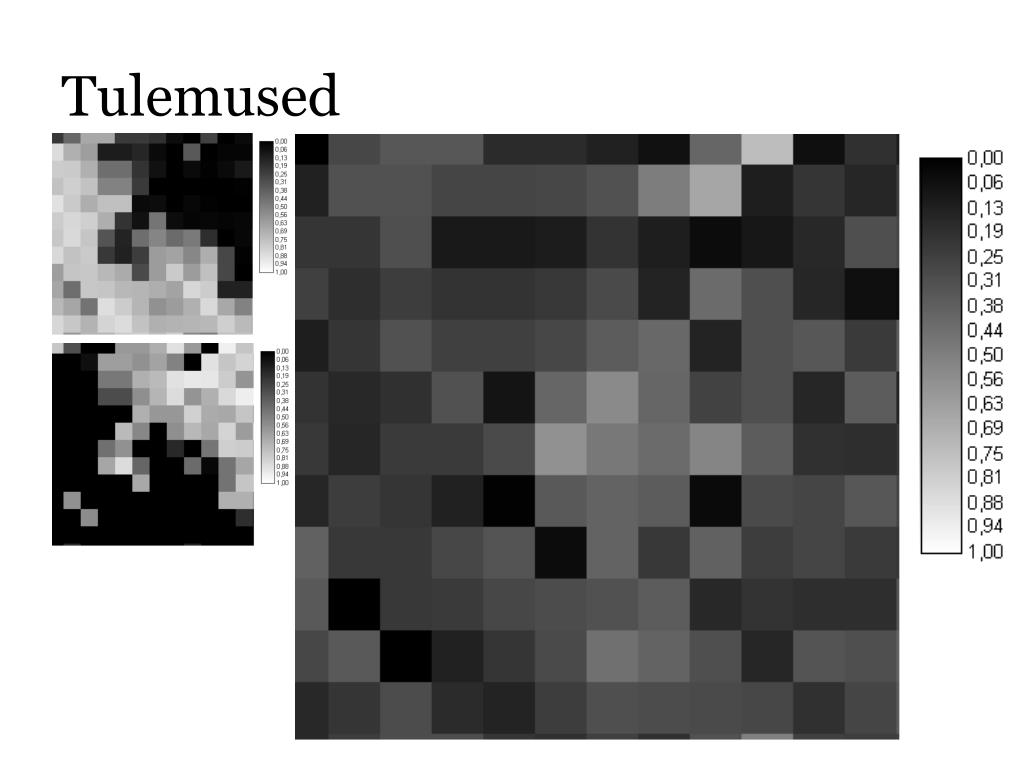

Tulemused3
Tulemused spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel


Tulemused4
Tulemused spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

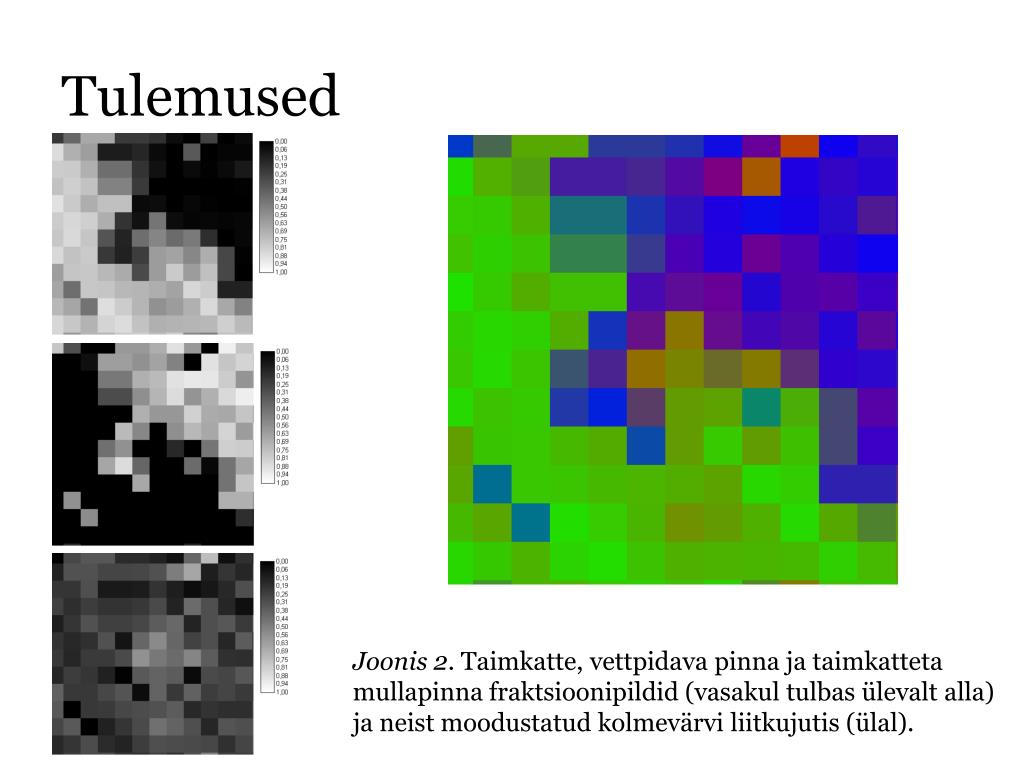

Joonis 2. Taimkatte, vettpidava pinna ja taimkatteta mullapinna fraktsioonipildid (vasakul tulbas ülevalt alla)

ja neist moodustatud kolmevärvi liitkujutis (ülal).


Tulemused5
Tulemused spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

Joonis 2. Taimkatte, vettpidava pinna ja taimkatteta mullapinna fraktsioonipildid (vasakul tulbas ülevalt alla)

ja neist moodustatud kolmevärvi liitkujutis (ülal).


Kokkuv te
Kokkuvõte spektrisegu lineaarse lahutamise meetodiga Tartu linna näitel

  • VIS mudel pakub hea kontseptuaalse raamistiku linnade maakatte uurimiseks keskmise ruumilise lahutusega satelliidipiltidelt

  • Spektrisegu lineaarse lahutamise meetod on hea linnaliste segupikslitega tegelemiseks, VIS mudeli komponentide kaardistamiseks

  • Muutused VIS mudeli fraktsioonides ei pruugi alati olla seotud reaalsete maakattemuutustega – arvestama aastaaegade mõjuga

  • Tulemused kõige täpsemad uusihastelikus linnajaos (vrdl kesklinn), kus vettpidava pinna suhtelised pindalad väiksemad

  • Protsesside uurimisel (nt linnastumine) uurimisel tuleks siiski arvestada piksli suurusest tingitud piirangutest

    • Meetodi sobivus sõltub konkreetsemalt vajadustest
