  1. Network 네트워크 이론 및 실습 Router 기초 2장

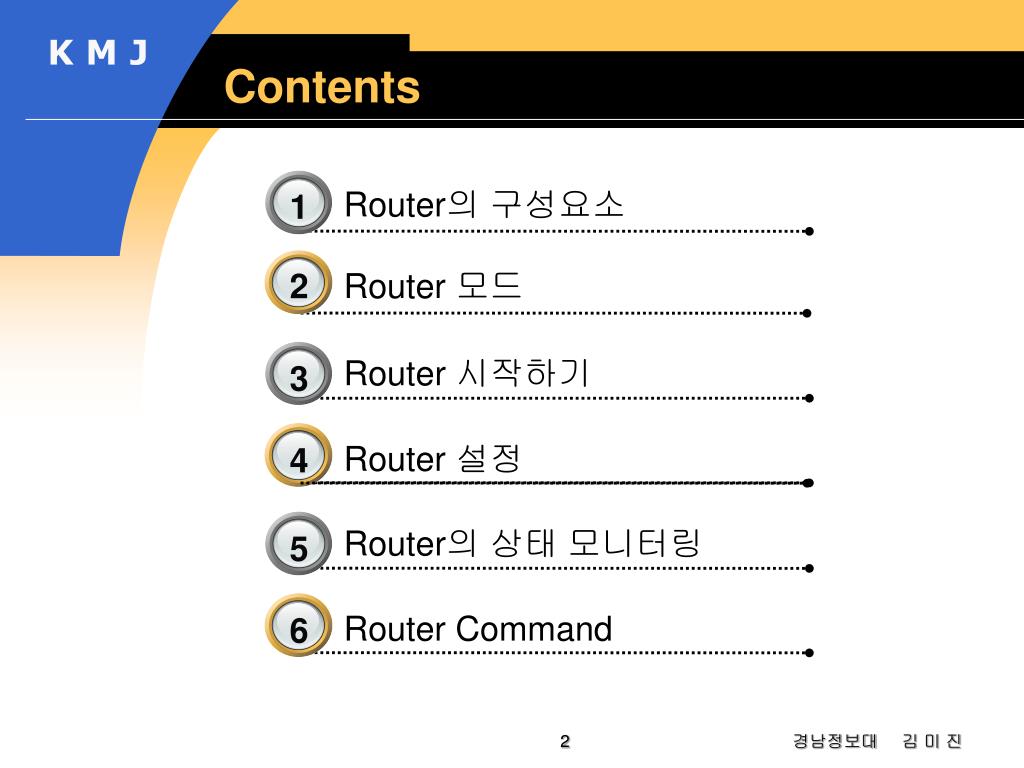

  2. Contents Router의 구성요소 1 Router 모드 2 Router 시작하기 3 Router 설정 4 Router의 상태 모니터링 5 Router Command 6 경남정보대 김 미 진

  3. Router의 구성요소 라우터(ROUTER)의 개념 • OSI 모델의3계층에서 동작하는 네트워크장비 • Data에 있는 논리적인 3계층 Address를 읽어 네트워크 간의 통신을 가능하게 해주는 근거리 통신망간 접속장비 • 네트워크와 네트워크간의 트랙픽 포워딩 기능 • 사용자가 접속하려는 호스트에 데이터를 전송하여 도착시키기 위해서 데이터가 가장 빠르게 목적지에 도달할 수 있는 최적화된 경로를 찾아 데이터 통신을 가능하게 함 경남정보대 김 미 진

  4. Router의 구성요소 라우터의 기능(1) • 경로결정 - 데이터 패킷이 목적지까지 갈수 있는 길을 검사- 어떤길로 가는 것이 가장 적절한지를 결정 • 세그먼트 분리- 하나의 네트워크 세그먼트를 여러 개의 세그먼트로 분리 - 브로드캐스팅 트래픽(Broadcasting Traffic)을 줄인다. - Data Packet을 Routing하여 네트워크간의 통신을 가능 하게 한다. 경남정보대 김 미 진

  5. Router의 구성요소 [Network 계층에서의 경로 결정] [세그먼트 분리] 경남정보대 김 미 진

  6. Router의 구성요소 라우터의 기능(2) • 서로 다른 네트워크간의 연결 - 송신지와 목적지의 장비가 서로 다른 네트워크 표준을 사용하는 상이한 네트워크에 존재하는 경우- 그 네트워크 내에서 사용되는 데이터 포맷으로 재전송- Ethernet시스템으로부터 프레임을 받고 목적지주소를 적절하게 변환한 다음 Token Ring, ATM, ISDN또는 다른 네트워크 상의 적합한 장비로 보낸다 • 보안 관리기능 - 특정주소나 포트에 대한 중계를 거절하거나 허가- ACL(Access List Control) 경남정보대 김 미 진

  7. Router의 구성요소 [Internetwork Routers] 경남정보대 김 미 진

  8. Router의 구성요소 라우터의 외부구성요소 • 인터페이스 : 라우터의 외부에 나와 있는 접속 가능한 포트 - Cisco2621 : 2 Fsat Ethernet, 2 Serial • 이더넷(Ethernet) - 내부 네트워크와 접속시에 사용하는 인터페이스- 내부의 허브나 스위치 등과의 연결을 위한 포트- 인터페이스 Type는 TP(RJ45)나 AUI(15핀) 방식. TP방식 : 10BaseT 방식(Cisco 2600시리즈 장비) . AUI방식 : 15핀으로 된 방식(Cisco2500시리즈 장비) • 시리얼(Serial) - WAN과의 접속포트(DSU와 접속하기 위한 포트) - 외부 네트워크로의 연결을 위해서 사용하는 포트- 시리얼포트(시리얼 케이블), WAN포트(WAN케이블) 경남정보대 김 미 진

  9. Router의 구성요소 MAU • MAU(Media Access Unit) AUI 방식에서 UTP케이블과 연결하기 위한 AUI-to-TP 트랜시버 • AUI 방식에서 BNC케이블과 연결하기 위한 BNC-to-TP 트랜시버 TP-AUI BNC-AUI WAN 케이블 DTE 케이블(V.35) DCE 케이블(V.35) 경남정보대 김 미 진

  10. Router의 구성요소 라우터의 외부구조 경남정보대 김 미 진

  11. Router의 구성요소 라우터의 내부구조 Cisco 2600시리즈 라우터 내부 경남정보대 김 미 진

  12. Router의 구성요소 경남정보대 김 미 진

  13. Router의 구성요소 경남정보대 김 미 진

  14. Router의 구성요소 라우터의 상태 명령어 경남정보대 김 미 진

  15. Router의 구성요소 라우터의 상태 명령어 경남정보대 김 미 진

  16. RouterMode 경남정보대 김 미 진

  17. Router 시작하기 라우터 접속 방법 경남정보대 김 미 진

  18. Router 시작하기 라우터 접속 방법 (Console포트) 경남정보대 김 미 진

  19. Router 시작하기 라우터 접속 방법 (AUX포트) 경남정보대 김 미 진

  20. Router 시작하기 라우터 장비를 설정 하는 방법 • 방법 1 : Setup Mode 이용 • 처음 전원을 공급할 때 나타나는 모드 • 기본적인 값 설정을 대화방식(interative mode)으로 설정 • 특권모드(Privileged mode)에서 setup 명령어 사용 • 방법 2 : 직접 명령어 입력 (콘솔 모드) • 직접 Configuration을 입력하는 방법 • 처음부터 다시 설정하지 않고 필요한 부분만 변경할 경우 사용 경남정보대 김 미 진

  21. Router 시작하기 • Setup (Auto configuration) 모드 (1) • IOS 프로그램을 부팅한 후 설정 파일이 없을 때 자동 설정할지 물어봄

  22. Router 시작하기 • Setup (Auto configuration) 모드 (2)

  23. Router 시작하기 • Setup (Auto configuration) 모드 (3)

  24. Router 시작하기 • Setup (Auto configuration) 모드 (4)

  25. Router 시작하기 • Setup (Auto configuration) 모드 (5)

  26. Router의 설정 라우터 상태 확인 • 인터넷에 라우터를 접속하기 위해 Interface 조정 • Ethernet port • Serial port • 현재 설정 상태 확인 명령어 • Router#sh config • Router#sh running-config 경남정보대 김 미 진

  27. Router의 설정 Ethernet Interface Enable p43 Enable Serial Interface p45 Password 의변경 p46 System 이름의 설정 p47 삭제및 변경 설정 p47 저장 설정 p48 경남정보대 김 미 진

  28. Router의 설정 • 설정 파일의 저장과 이동 • NVRAM : 설정 파일 저장 • RAM : 현재 동작하고 있는 설정 저장 • TFTP 서버 [그림] 설정 파일의 저장

  29. Router의 설정 • COPY 명령어

  30. Router의 설정 • IOS의 에러 메시지 • % Incomplete command • 명령어를 다 입력하지 않았을 때 나타나는 메시지 • % Invalid input detected at '^' marker. • 명령어의 옵션이나 값을 잘못 입력했을 때 나타나는 메시지 • % Unknown command or computer name, or unable to find computer • 실제 존재하지 않는 명령어를 입력했을 때 나타나는 메시지 (Privileged 모드) • % Ambiguous command • 명령어의 옵션을 설정하지 않았을 때 나타나는 메시지

  31. Router의 상태 모니터링 • show version (1) • : 현재 시스템의 하드웨어, 소프트웨어 버전과 메모리의 크기 등을 보여줌

  32. Router의 상태 모니터링 • show version (2)

  33. Router의 상태 모니터링 • show process • 5초 동안의 라우터 CPU 평균 사용율, 5분 동안의 평균 사용율, 1분 동안의 평균 사용율을 보여줌 • 라우터가 오작동할 때 중요한 지표로 사용

  34. Router의 상태 모니터링 • show controller • 라우터 인터페이스의 하드웨어 정보를 보여줌

  35. Router의 상태 모니터링 • show flash • 라우터 플래시 메모리의 크기와 현재 저장되어 있는 파일을 보여줌

  36. Router의 상태 모니터링 • show memory • 라우터에 설치되어 있는 Head, Total, Used, Free, Lowest, Largest와 같은 값을 보여줌

  37. Router의 상태 모니터링 • show ip route

  38. Router의 상태 모니터링 • show interface

  39. Router의 상태 모니터링 • show running-config (1) • 현재 동작하고 있는 라우터의 설정 값을 보여줌

  40. Router의 상태 모니터링 • show running-config (2)

  41. Router의 상태 모니터링 • show running-config (3)

  42. Router의 상태 모니터링 • Debug • 라우터에 문제가 발생했을 때 문제를 해결하기 위해 사용

  43. RouterCommand • Help 명령어 • Full Help • Partial Help • Router Operations를 위한 명령어 • Starting up a Router • Accessing the User Interface • Router Status command • Router 설정을 위한 Command • 설정 File 저장 • Router의 모드 및 설정 확인 • 시스템 설정

  44. Thank You !
