Presentation Transcript


Biosensores l.jpg

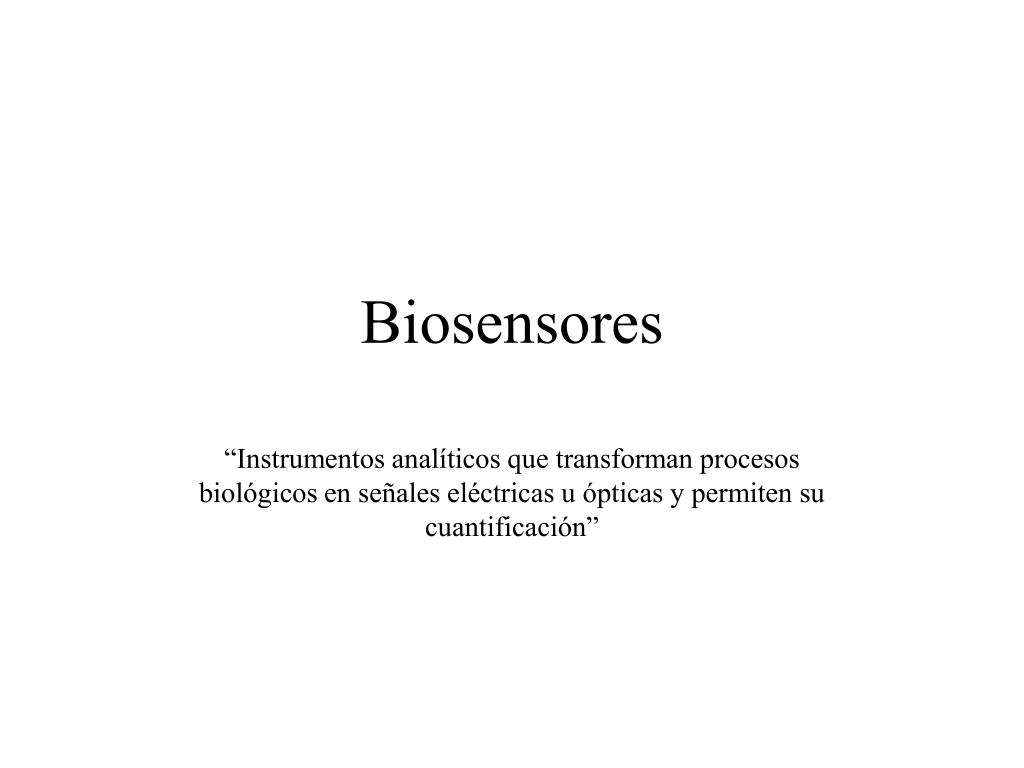

Biosensores

“Instrumentos analíticos que transforman procesos biológicos en señales eléctricas u ópticas y permiten su cuantificación”


Biosensores2 l.jpg

BIOSENSORES

  • Utilizan la especificidad de los procesos biológicos:

    • Enzimas x Sustratos

    • Anticuerpos x Antígenos

    • Lectinas x Carbohidratos

    • Complementariedad de ácidos nucleicos.

  • Ventajas:

    • Reutilización

    • Menor manipulación

    • Menor tiempo de ensayo

    • Repetitividad

  • Tipos y usos mas comercializados:

    • Tiras colorimétricas

    • Electroquímicos:

      • Potenciométricos: Glucosa, Lactato, Glicerol, Alcohol, Lactosa, L-aminoácidos, Colesterol

      • Amperométricos: Glucosa, Sacarosa, Alcohol

    • Ópticos: BIAcore: Ag proteicos.


Propiedades de un buen biosensor l.jpg

Propiedades de un buen Biosensor


Biosensores5 l.jpg

BIOSENSORES

  • Control de metabolitos críticos durante las operaciones quirúrgicas.

  • Consultas y Urgencias Hospitalarias:

    • Obvia análisis caros y lentos en laboratorios centrales

    • Acelera la diagnosis y el comienzo del tratamiento

    • Menor riesgo de deterioro de la muestra

  • Diagnóstico Doméstico:

    • Ensayos de Embarazos

    • Control de Glucosa en diabéticos

  • Aplicaciones in vivo:

    • Páncreas artificial

    • Corrección de niveles de metabolitos

    • Problemas : Miniaturización y Biocompatibilidad

  • Aplicaciones Industriales, militares y medio ambientales:

    • Alimentación

    • Cosmética

    • Control de Fermentaciones

    • Controles de Calidad

    • Detección de Explosivos

    • Detección de gases nerviosos y/o toxinas biológicas

    • Control de polución.


  • Tipos de biosensores l.jpg

    TIPOS DE BIOSENSORES

    • BIOSENSORES ELECTROQUÍMICOS

      • Amperométricos: Determinan corrientes eléctricas asociadas con los electrones involucrados en procesos redox

      • Potenciométricos: Usan electrodos selectivos para ciertos iones

      • Conductimétricos: Determinan cambios en la conductancia asociados con cambios en el ambiente iónico de las soluciones

    • BIOSENSORES TERMOMÉTRICOS

    • BIOSENSORES PIEZOELÉCTRICOS

    • BIOSENSORES ÓPTICOS

      • De onda envanescente

      • Resonancia de plasma superficial

    • BIOSENSORES CELULARES

    • INMUNOSENSORES

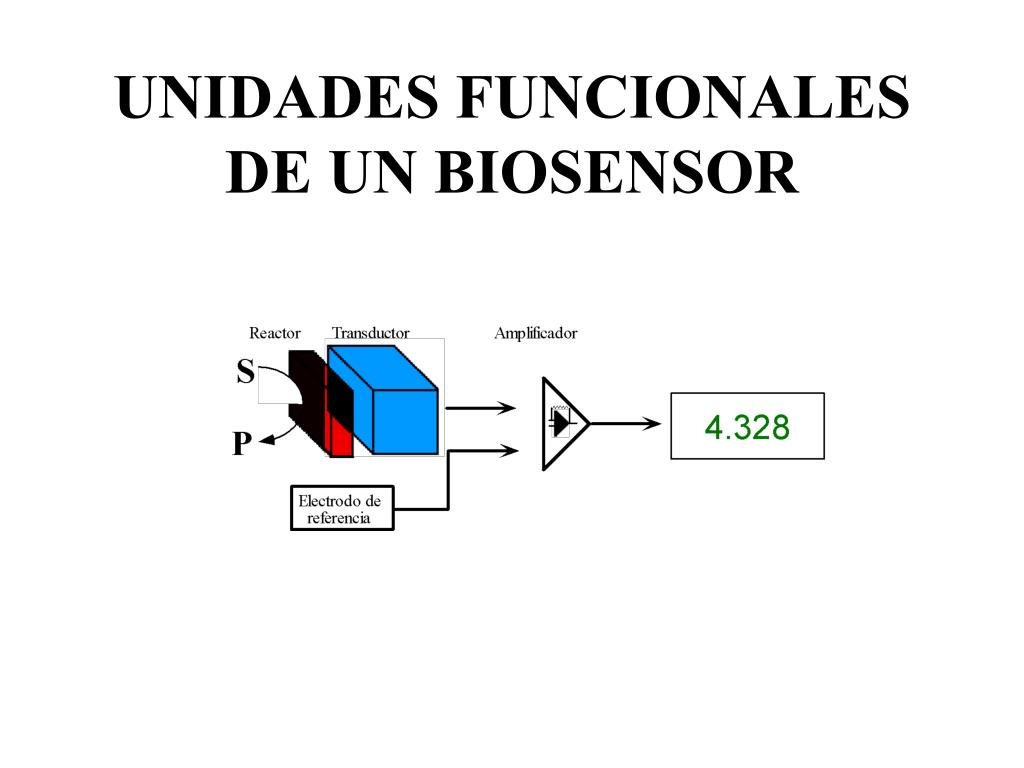

    Unidades funcionales de un biosensor l.jpg

    UNIDADES FUNCIONALESDE UN BIOSENSOR


    Slide8 l.jpg

    Material biológico + Analito Analito unido

    Respuesta biológica

    Respuesta Electrónica

    Respuesta

    electrónica

    (Máxima respuesta electrónica posible) x (Concentración del analito)

    =

    (Constante de semisaturación) + (Concentración del analito)

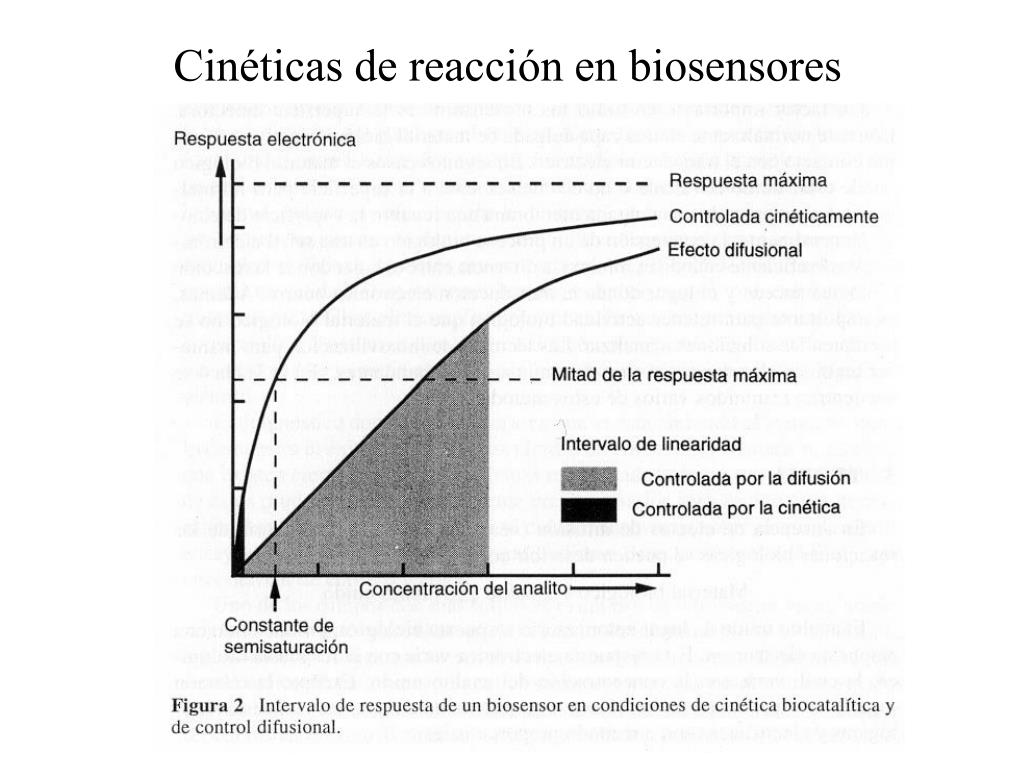

    Cin ticas de reacci n en biosensores l.jpg

    Cinéticas de reacción en biosensores


    Tipos de biosensores10 l.jpg

    TIPOS DE BIOSENSORES

    • BIOSENSORES ELECTROQUÍMICOS

      • Amperométricos: Determinan corrientes eléctricas asociadas con los electrones involucrados en procesos redox

      • Potenciométricos: Usan electrodos selectivos para ciertos iones

      • Conductimétricos: Determinan cambios en la conductancia asociados con cambios en el ambiente iónico de las soluciones

    • BIOSENSORES TERMOMÉTRICOS

    • BIOSENSORES PIEZOELÉCTRICOS

    • BIOSENSORES ÓPTICOS

      • De onda envanescente

      • Resonancia de plasma superficial

    • BIOSENSORES CELULARES

    • INMUNOSENSORES

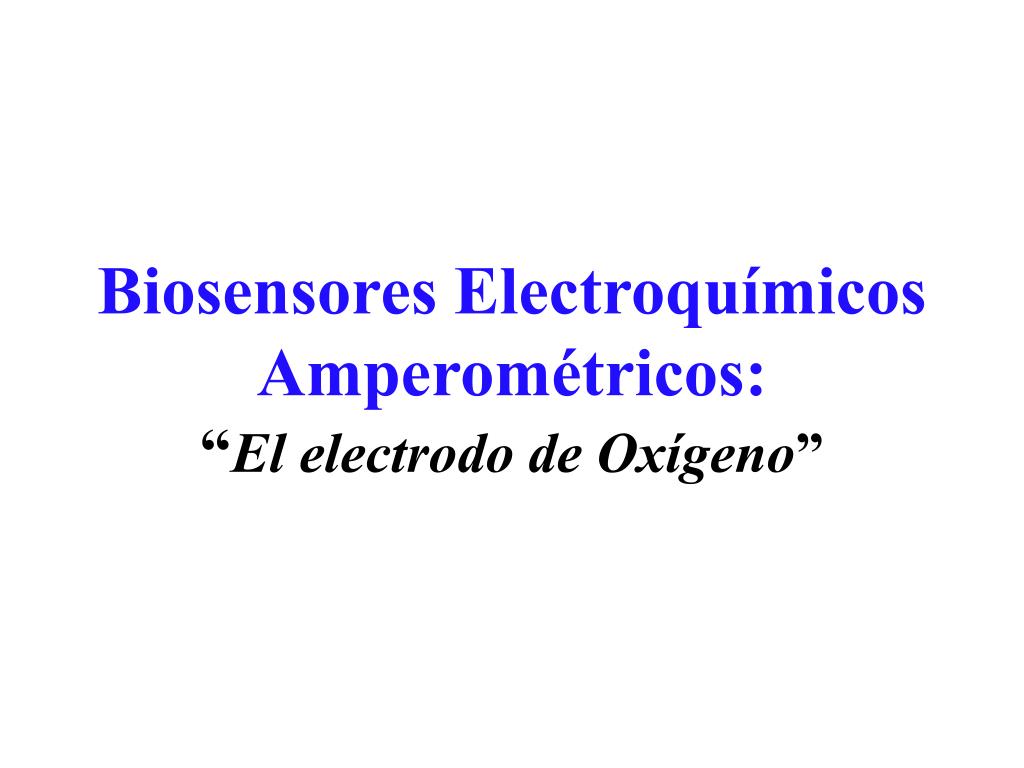

    Biosensores electroqu micos amperom tricos el electrodo de ox geno l.jpg

    Biosensores Electroquímicos Amperométricos:“El electrodo de Oxígeno”


    Electrodo de ox geno l.jpg

    Electrodo de Oxígeno


    Electrodo de ox geno13 l.jpg

    Electrodo de Oxígeno

    (A) Disco de resina epoxy

    (B) Cátodo de platino en el centro de un saliente.

    (C) Ánodo de plata en forma circular

    (D) Anillo de goma que sostiene un papel espaciador empapado en un electrolito y una membrana de polytetrafluoroethylene que separa los electrodos de la mezcla de reacción.


    Determinacion de glucosa l.jpg

    DETERMINACION DE GLUCOSA


    Determinacion de glucosa15 l.jpg

    DETERMINACION DE GLUCOSA


    Determinacion de sacarosa l.jpg

    Invertasa

    Glucosa-oxidasa

    Glucosa

    Sacarosa

    Electrodo

    O2

    Fructosa

    Glucosa

    D-gluconolactona

    H2O2

    respuesta

    glucosa

    sacarosa

    tiempo

    DETERMINACION DE SACAROSA

    flujo

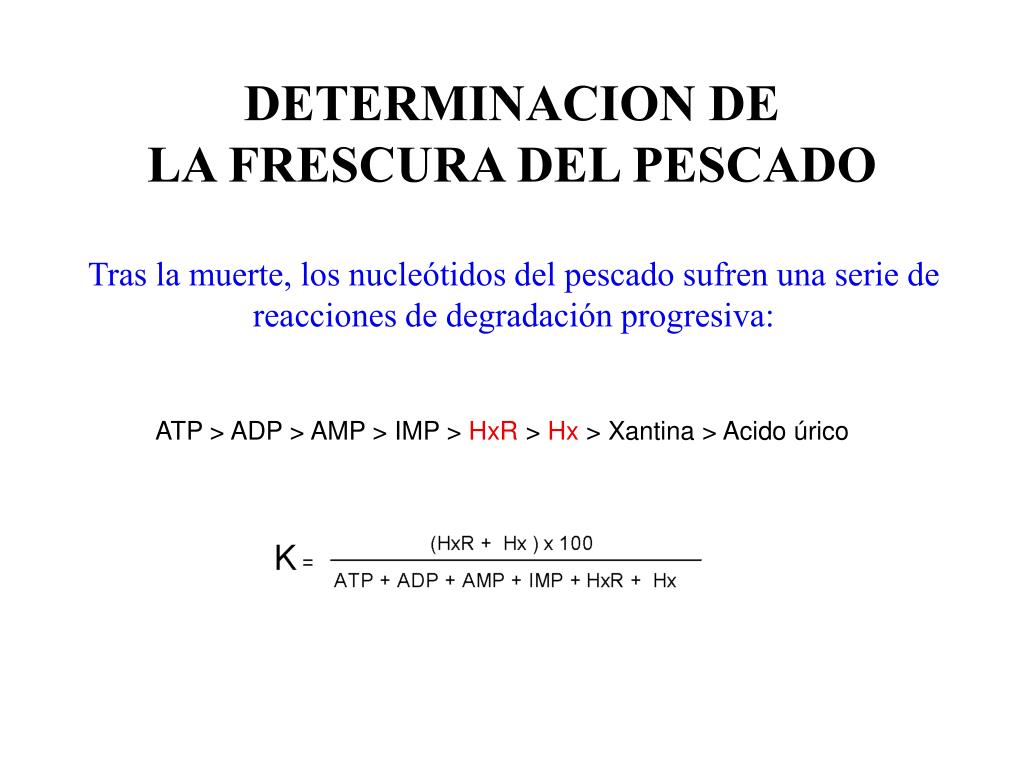

    Determinacion de la frescura del pescado l.jpg

    DETERMINACION DELA FRESCURA DEL PESCADO

    Tras la muerte, los nucleótidos del pescado sufren una serie de reacciones de degradación progresiva:

    ATP > ADP > AMP > IMP > HxR > Hx > Xantina > Acido úrico


    Determinacion de la frescura del pescado18 l.jpg

    DETERMINACION DELA FRESCURA DEL PESCADO

    BIOSENSOR:

    xantina-oxidasa y nucleósdio fosforilasa inmovilizadas sobre una membrana de triacilcelulosa de un electrodo de Oxígeno.

    K < 20 El pescado puede ser comido crudo.

    20 > K < 40 El pescado debe ser cocinado.

    K > 40 Pescado no apto para el consumo

    Los nucleótidos se podrían determinar utilizando el mismo electrodo y muestra, pero añadiendo nucleotidasa y adenosín-deaminasa


    Varios mecanismos redox l.jpg

    Varios mecanismos redox


    Mediadores redox en biosensores amperom tricos l.jpg

    Mediadores redox en biosensores amperométricos


    Miniaturizaci n l.jpg

    Miniaturización

    Posible por la capacidad del pirrol para polimerizar mediante oxidaciones electroquímicas en condiciones suficientemente suaves como para atrapar enzimas y mediadores sin desnaturalizarlos


    Microelectrodo glucosa lactato l.jpg

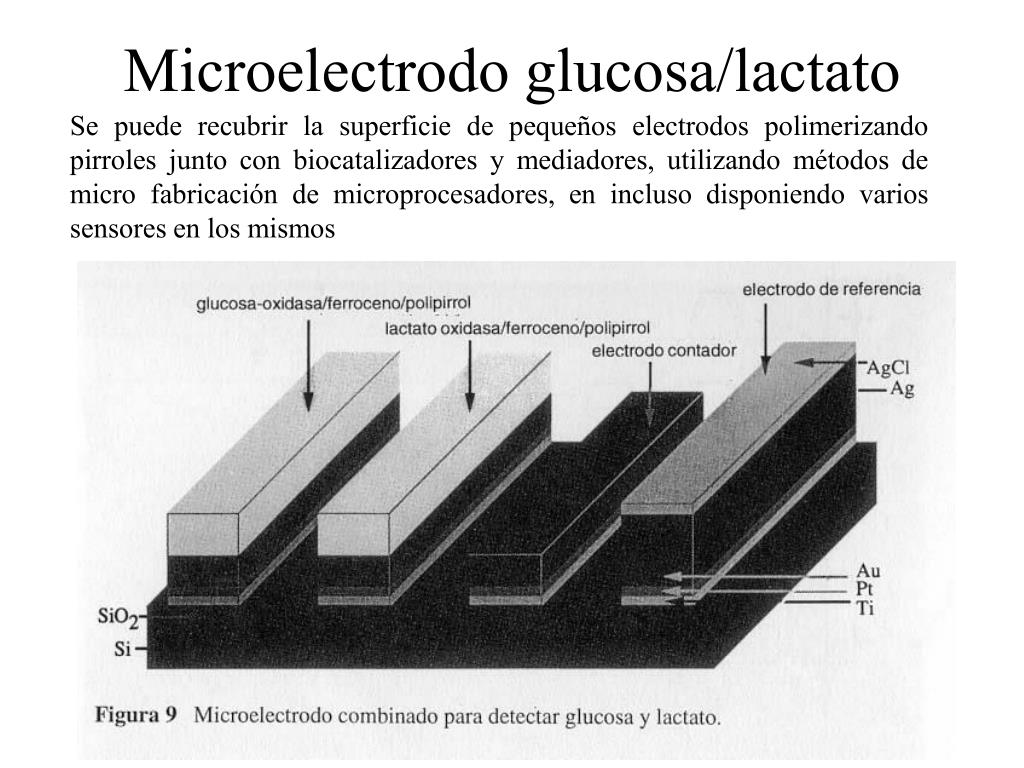

    Microelectrodo glucosa/lactato

    Se puede recubrir la superficie de pequeños electrodos polimerizando pirroles junto con biocatalizadores y mediadores, utilizando métodos de micro fabricación de microprocesadores, en incluso disponiendo varios sensores en los mismos


    Biosensores electroqu micos potenciom tricos l.jpg

    Biosensores Electroquímicos Potenciométricos

    Determinan cambios en la concentración de iones concretos


    Biosensores potenciom tricos l.jpg

    Biosensores potenciométricos


    Biosensor potenciom trico l.jpg

    Biosensor potenciométrico


    Biosensores electroqu micos conductim tricos l.jpg

    Biosensores Electroquímicos Conductimétricos

    Detectan cambios en conductividad eléctrica causados por alteraciones en la concentración de iones


    Sensor de urea l.jpg

    NH2CONH2 +3H2O

    Ureasa

    2HN 4+ + HCO3- + OH-

    Sensor de Urea

    Otros ejemplos:

    amidasas,

    decarboxilasas,

    esterasas,

    fosfatasas y

    nucleasas.


    Biosensores termom tricos sensores bioqu micos y telisa l.jpg

    Biosensores Termométricos:“Sensores bioquímicos y TELISA”


    Biosensor termom trico l.jpg

    Biosensor termométrico

    Precisa un aislamiento Correcto

    Puede detectar diferencias de 0,0001 ºC

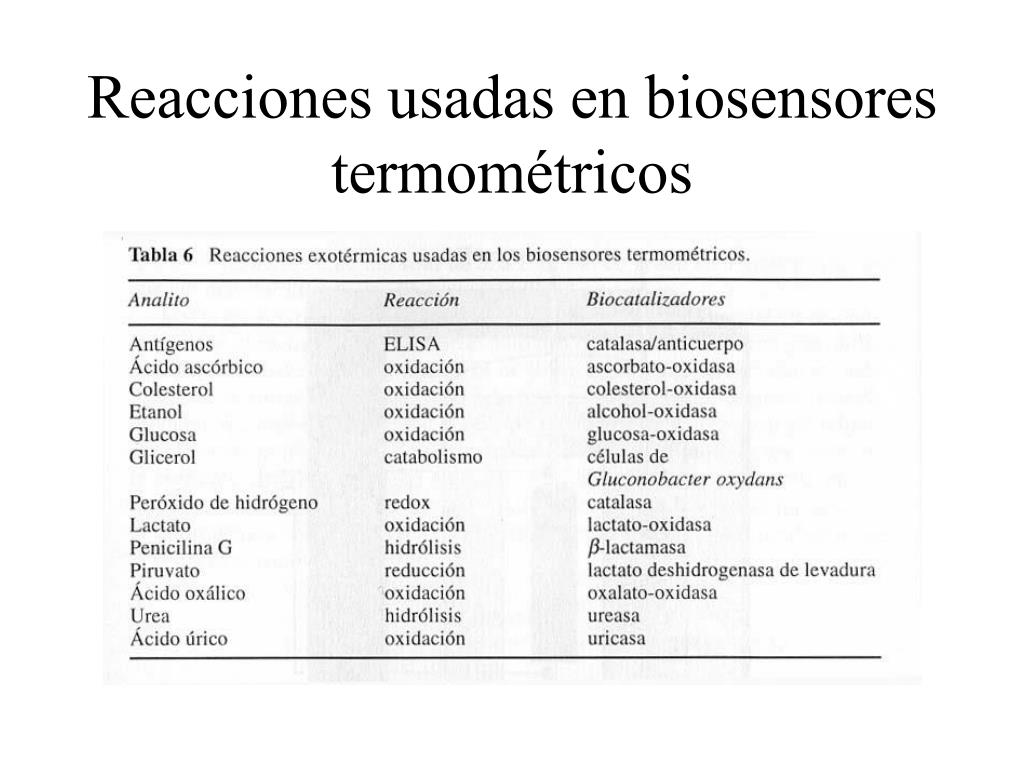

    Reacciones usadas en biosensores termom tricos l.jpg

    Reacciones usadas en biosensores termométricos


    Biosensores termom tricos l.jpg

    Biosensores Termométricos

    • Poco éxito comercial

    • Ventaja: se puede acoplar fácilmente varias reacciones en un único reactor

    • Ejemplo:

      • Detector de Lactato

        Lactato + O2------(lactato -oxidasa)---> piruvato + H2O

        Piruvato + NADH+ H+--(lactato deshidrogenasa)--> lactato + NAD+

    • Puede utilizarse células viables

    • Puede acoplarse a un inmunoensayo enzimático: ELISA termométrico o TELISA


    Biosensores piezoel ctricos narices bioelectr nicas l.jpg

    Biosensores Piezoeléctricos:“Narices bioelectrónicas”

    • Aprovechan las propiedades eléctricas de los cristales:

    • En transmisores y emisores de radio

    • En transistores

    • En chips


    Efecto piezoel ctrico l.jpg

    Efecto Piezoeléctrico

    “Producción de un campo eléctrico por separación de las cargas positivas y negativas en algunos tipos de cristales al someterlos a ciertas tensiones”

    Si un cristal piezoeléctrico se somete a un campo eléctrico se deformará.

    2) Si un cristal piezoeléctrico se somete a un campo eléctrico que oscila a una frecuencia determinada vibrará con una frecuencia característica.


    Efecto piezoel ctrico34 l.jpg

    Efecto Piezoeléctrico

    • La frecuencia de resonancia se encuentra en el rango de los 10 MHz (radiofrecuencia).

    • La frecuencia de resonancia depende de:

      • La composición del cristal

      • El Grosor

      • La forma en que fue cortado

        3) Un cristal piezoeléctrico varía su frecuencia de resonancia cuando se adhieren moléculas a su superficie.


    Biosensores piezoel ctricos l.jpg

    Biosensores Piezoeléctricos

    • Se detectan variaciones muy pequeñas en la frecuencia de resonancia: cantidades de hasta un ngr/cm2

    • La medida se compra con un electrodo de referencia con cristal sin material biológico.

    • Ejemplos:

      • Detectores gaseosos: SO2, CO, HCl, NH3, CO2

      • Detector de Cocaina

      • Detector de Formaldehido

      • Detector de Pesticidas (Organofosforados)


    Biosensores piezoel ctricos36 l.jpg

    Biosensores Piezoeléctricos

    • Detector de Cocaína:

      • Anticuerpos contra cocaína fijados sobre un cristal piezoeléctrico.

      • Detecta una parte por billón

      • 50 MHz de cambio en la frecuencia de resonancia.

      • Se limpia en segundos por aireación.


    Biosensores piezoel ctricos37 l.jpg

    Biosensores Piezoeléctricos

    2)Detector de Formaldehido:

    CH2 +H2O +NAD+ gNADH +HC02H + H2

    Catalizada por la formaldehido deshidrogenasa inmovilizada con glutation (cofactor) por entrecruzamiento con glutaraldehido en un cristal de cuarzo a 9 MHz


    Biosensores piezoel ctricos38 l.jpg

    Biosensores Piezoeléctricos

    3)Detector de Pesticidas Organofosforados:

    • Colinesterasa inmovilizada en un cristal de cuarzo mediante glutaraldehido.

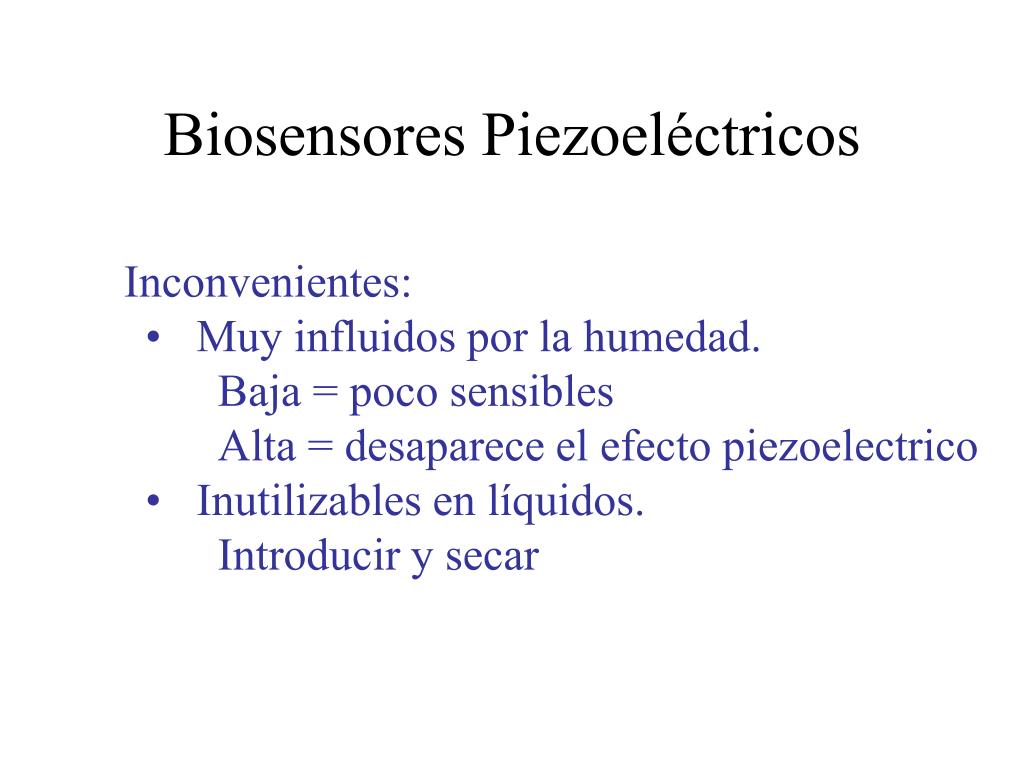

    Biosensores piezoel ctricos39 l.jpg

    Biosensores Piezoeléctricos

    Inconvenientes:

    • Muy influidos por la humedad.

      Baja = poco sensibles

      Alta = desaparece el efecto piezoelectrico

    • Inutilizables en líquidos.

      Introducir y secar


    Biosensores pticos l.jpg

    Biosensores Ópticos:

    • Permiten el uso de materiales detectores no eléctricos, seguros en ambientes peligrosos o sensibles (in vivo)

    • No precisan sensores de referencia


    Biosensor de fibra ptica para lactato l.jpg

    Biosensor de fibra óptica para lactato

    • Detecta cambios en la en la concentración de oxígeno determinando la reducción de la fluorescencia de un fluorocromo (quenching)

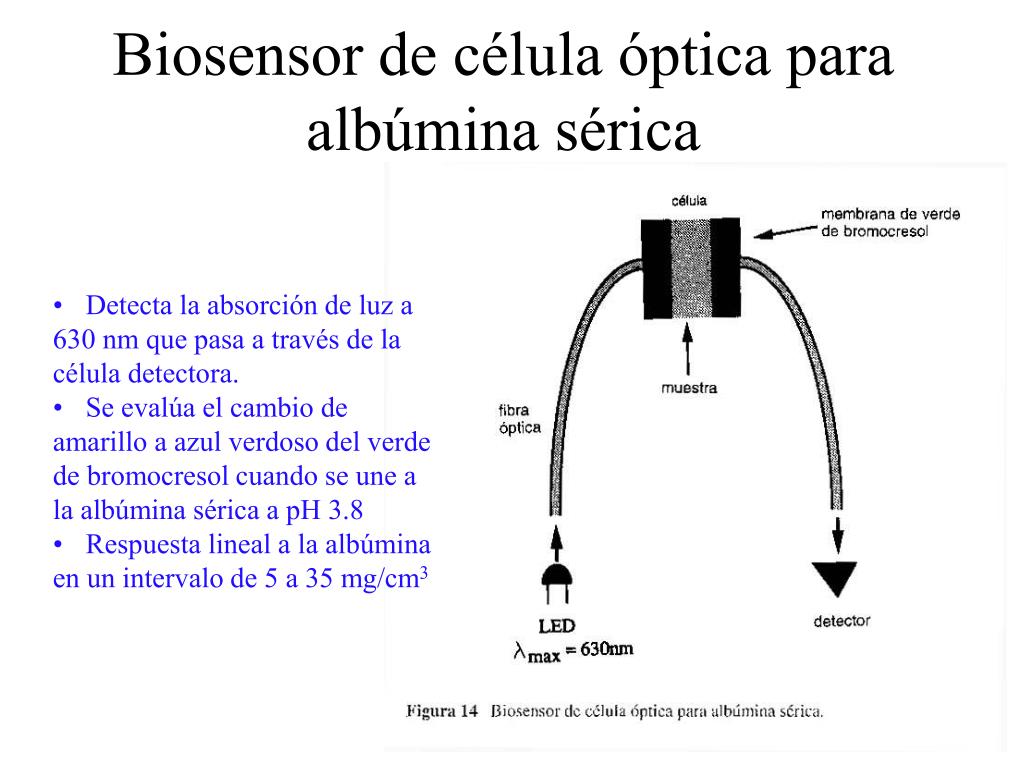

    Biosensor de c lula ptica para alb mina s rica l.jpg

    Biosensor de célula óptica para albúmina sérica

    • Detecta la absorción de luz a 630 nm que pasa a través de la célula detectora.

    • Se evalúa el cambio de amarillo a azul verdoso del verde de bromocresol cuando se une a la albúmina sérica a pH 3.8

    • Respuesta lineal a la albúmina en un intervalo de 5 a 35 mg/cm3


    Biosensores pticos43 l.jpg

    Biosensores Ópticos

    • Detección de Vapores:

      • Ensayo sólido colorimétrico que detecta vapor de alcohol utilizando alcohol-oxidasa, peroxidasa y 2,6-diclorindofenol sólidos dispersados sobre placas de TLC (cromatografía en capa fina) de celulosa microcristalina transparente.

    • Tiras colorimétricas de un solo uso:

      • Los más utilizados: análisis de sangre y orina.

      • Control de la glucemia en diabéticos

        • Glucosa oxidasa, peroxidasa de rábano y un cromógeno que cambia el color al ser oxidado

          Cromógeno (2H) + H2O2----(peroxidasa)--->colorante + 2H2O


    Biosensores pticos44 l.jpg

    Biosensores Ópticos

    3)Reacciones luminiscentes:

    • Utilización de luciferasa

    • Detecta la presencia de microorganismos en orina al liberar ATP en su destrucción

      Luciferina + ATP----(luciferasa)---> oxiluciferina + CO2 + AMP + ppi + luz


    Biosensores pticos de onda evanescente l.jpg

    Menor índice de refracción >

    Mayor índice de refracción >

    Biosensores ópticos de onda evanescente

    “Un haz de luz será reflejado en su totalidad cuando incida sobre una superficie transparente presente entre dos medios, cuando proceda del medio con mayor índice de refracción y cuando el ángulo de incidencia sea mayor que un valor critico”

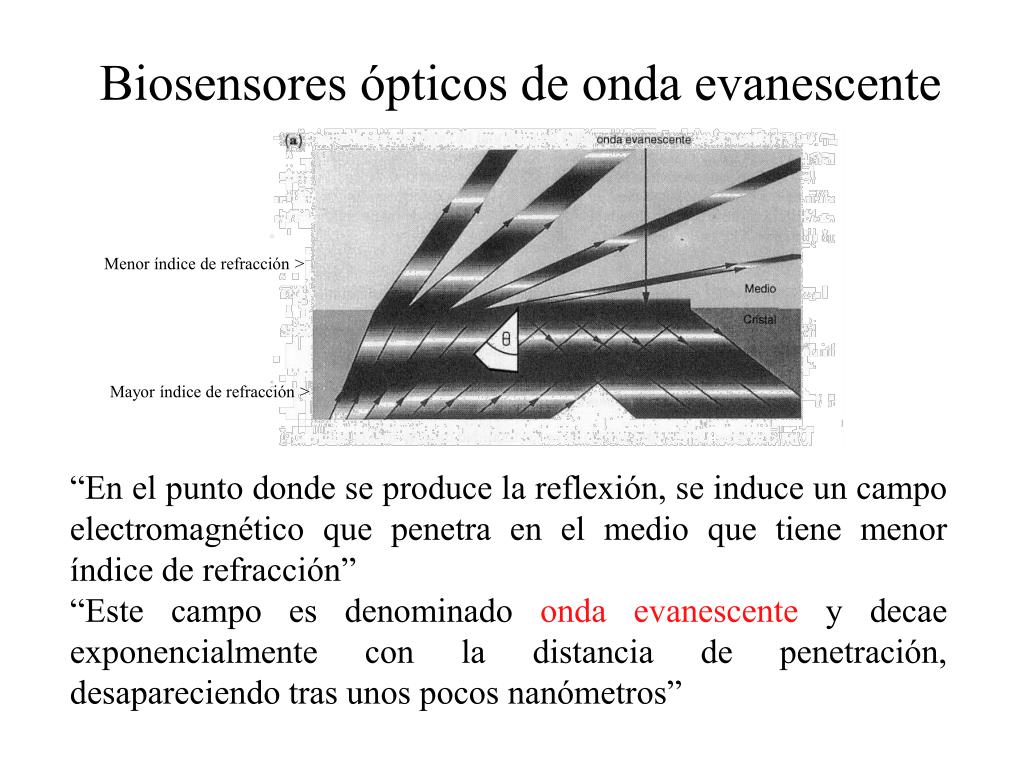

    Biosensores pticos de onda evanescente46 l.jpg

    Menor índice de refracción >

    Mayor índice de refracción >

    Biosensores ópticos de onda evanescente

    “En el punto donde se produce la reflexión, se induce un campo electromagnético que penetra en el medio que tiene menor índice de refracción”

    “Este campo es denominado onda evanescente y decae exponencialmente con la distancia de penetración, desapareciendo tras unos pocos nanómetros”


    Biosensores pticos de onda evanescente47 l.jpg

    Menor índice de refracción >

    Mayor índice de refracción >

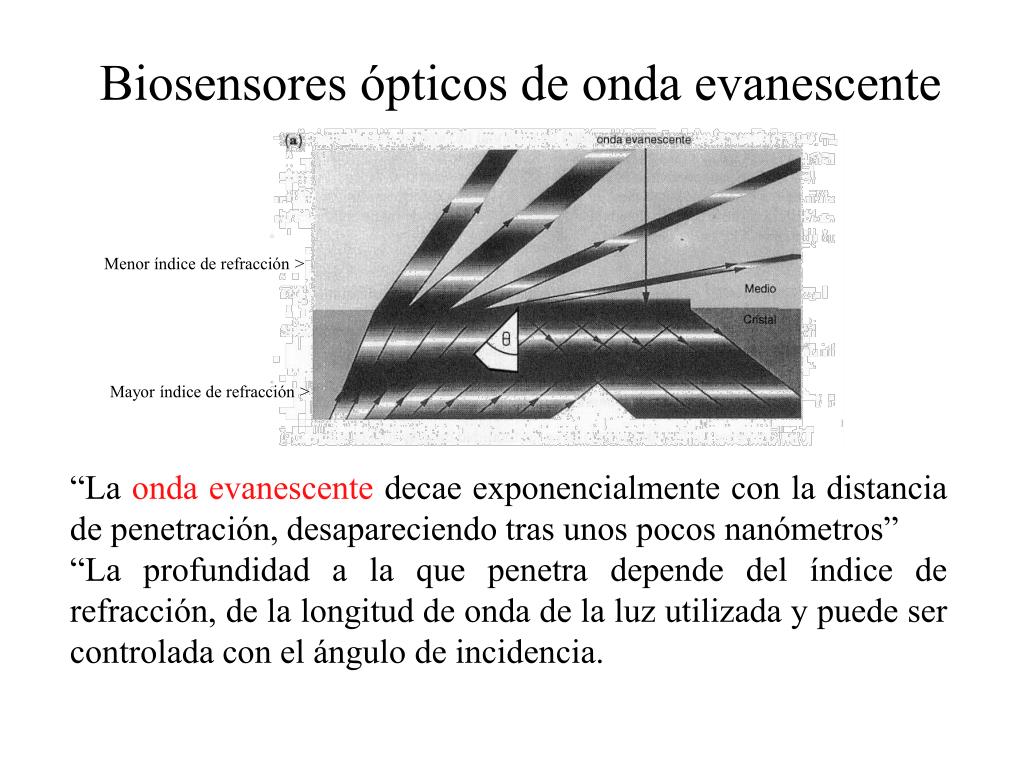

    Biosensores ópticos de onda evanescente

    “La onda evanescente decae exponencialmente con la distancia de penetración, desapareciendo tras unos pocos nanómetros”

    “La profundidad a la que penetra depende del índice de refracción, de la longitud de onda de la luz utilizada y puede ser controlada con el ángulo de incidencia.


    Biosensores pticos de onda evanescente48 l.jpg

    Menor índice de refracción >

    Mayor índice de refracción >

    Biosensores ópticos de onda evanescente

    “La onda evanescente puede interaccionar a su vez con el medio, provocando un campo electromagnético que puede volver al medio con mayor índice de refracción, dando lugar a cambios en la luz que continúa a lo largo de la guía de ondas.”


    Inmunosensor de onda evanescente l.jpg

    Inmunosensor de onda evanescente

    • Especialmente indicados para inmunoensayos:

      • No es necesario separar el resto de los componentes de una muestra clínica

      • La onda solo penetra hasta el complejo antígeno anticuerpo

      • Se excitan fluorocromos unidos a la superficie mediante la onda evanescente, y la luz emitida por ellos volverá a la fibra óptica

      • La cantidad de muestra necesaria es mínima


    Resonancia de plasma superficial l.jpg

    Resonancia de plasma superficial

    “Si la superficie del cristal está recubierta por una capa metálica (oro, plata, paladio) los electrones de su superficie pueden oscilar en resonancia con los fotones generando un onda de plasma superficial y amplificando el campo evanescente en la cara mas alejada del metal”


    Resonancia de plasma superficial51 l.jpg

    Resonancia de plasma superficial

    “Si la capa de metal es lo suficientemente delgada como para permitir al campo evanescente penetrar hasta la superficie opuesta, el efecto será muy dependiente del medio adyacente al metal”


    Resonancia de plasma superficial52 l.jpg

    Resonancia de plasma superficial

    “Este fenómeno sucede sólo cuando la luz incide con un ángulo específico, el cual depende de la frecuencia, el grosor de la capa metálica y el índice de refracción del medio que se encuentra inmediatamente sobre la superficie metálica”


    Resonancia de plasma superficial53 l.jpg

    Resonancia de plasma superficial

    “La producción de esta resonancia de plasma superficial absorbe parte de la energía de la luz reduciendo la intensidad de la luz reflejada internamente”


    Resonancia de plasma superficial54 l.jpg

    Resonancia de plasma superficial

    “Los cambios que suceden en el medio provocados por interacciones biológicas pueden ser apreciados detectando los cambios de intensidad de la luz reflejada o el ángulo de resonancia”


    Cambio en la absorci n por efecto de la resonancia de plasma superficial l.jpg

    Cambio en la absorción por efecto de la resonancia de plasma superficial

    “Detección de la gonadotropina coriónica humana (hCG) mediante un anticuerpo unido a la superficie del biosensor:

    La unión cause un cambio en el ángulo de resonancia”


    Resonancia de plasma superficial56 l.jpg

    Resonancia de plasma superficial

    • Permiten detectar partes por millón

    • Un análisis típico requiere 50µl de muestra y tarda 5 a 10 minutos

    • Puede utilizarse con DNA y RNA.


    Biosensores celulares l.jpg

    Biosensores celulares


    Inmunosensores l.jpg

    Inmunosensores


    Tipos de inmunosensores l.jpg

    Tipos de inmunosensores


  • Login
