Presentation Transcript

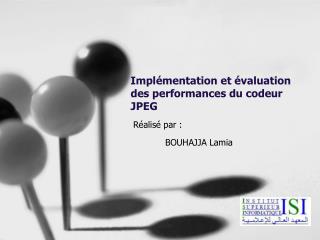

Impl mentation et valuation des performances du codeur jpeg

Implémentation et évaluation des performances du codeur JPEG

Réalisé par :

BOUHAJJA Lamia


Sommaire

Sommaire

  • Introduction

  • Définition de la compression d’image

  • Le codec JPEG d’image fixe

  • Résultat expérimentaux

  • Conclusion


Introduction

Introduction

  • De nos jours, les images numériques sont très utilisé, leurs utilisations sous format brut rendent leurs portabilités difficiles et leurs stockages encombrant ce qui revient à un cout élevé, c’est pour cela qu’il a fallu trouver de nouvelles techniques de compression et codage d’image adaptées.

  • Aujourd’hui, on trouve plusieurs algorithmes de compression d’images comme par exemple: .jpg ou .jpeg, .png, .gif, .tiff, jpeg2000…etc.


D finition de la compression d image 1 2

Définition de la compression d’image 1/2

  • La compression des données ou le codage source, permet de réduire la taille d’une image sur une mémoire ou de manière équivalente de réduire son temps de transmission.

    • La compression sans perte, l’image restera fidèle à l’image originale.

    • La compression avec perte de qualité pour réduire plus la taille de l’image grâce aux redondances des données présentes sur l’image


D finition de la compression d image 2 2

Définition de la compression d’image 2/2

  • Les types de redondances de données sont :

    - Redondance psycho visuel : Des détails non perceptible à l’oeil humain qu’on peut éliminer.

    - Redondance inter pixel : La possible corrélation existante entre les pixels de l’image.

    - Redondance de codage : séquences de répétition des bits, on rencontre cela généralement à la fin de la compression, pendant l’étape de codage


Le codec jpeg d image fixe 1 5

Le codec JPEG d’image fixe 1/5

  • C’est un algorithme standard de compression avec perte d’image fixe établit en 1991 basé sur le codage par la transformé en cosinus discrète DCT.

  • Dans ce travail nous intéressons par la compression basé sur la DCT séquentielle, où l’image est traitée de gauche à droite et de haut en bas.


Le codec jpeg d image fixe 2 5

Le codec JPEG d’image fixe 2/5

Division de l’image en sous bloc 8*8

DCT 2D 8*8

  • Quantificateur

Image originale

F(x,y)

  • Canal de transmission

Codage Entropique : Huffman

Coefficient AC :scan zigzag + codage RLC

Coefficient DC : codage prédictive DPCM

  • Décodage Entropique : Huffman

  • Coefficient AC :scan zigzag inverse + décodage RLC

  • Coefficient DC inverse DPCM

  • Quantificateur inverse

  • Image décompressé

  • F(x,y)

  • Fusion des sous bloc 8*8

  • IDCT 8*8


Le codec jpeg d image fixe 3 5

Le codec JPEG d’image fixe 3/5

  • Quantificateur (Quantizer):

    Le quantificateur permet de faire une pondération des coefficients de la transformé en se basant sur une table de quantification. Il permet de choisir le taux de dégradation visuel qu’on souhaite faire à l’image.

  • Les coefficients DC:

    Codés par un codage prédictif DPCM, ce type de codage nous permet d’avantage de réduire la redondance inter pixel.


Le codec jpeg d image fixe 4 5

Le codec JPEG d’image fixe 4/5

  • Les coefficients AC :

    Récupérer sur un vecteur par un scan en zig-zag de la matrice de chaque sous bloc afin de mettre les coefficients élevées en premier et les zéros en fin.

Coefficient DC


Le codec jpeg d image fixe 5 5

Le codec JPEG d’image fixe 5/5

  • Codage Huffman:

    les deux vecteurs DC et AC seront réunis sur un même vecteur pour le codage entropique Huffman.

    Ce codage permet d’additionné les probabilités faibles de chaque deux symboles pour en obtenir un nouveau, puis les encodé pour construire en fin un table de codage de chaque symbole.


R sultat exp rimentaux

Résultat expérimentaux

  • Voici les résultats pour une image de niveau de gris 8bit 256x256 pixel et de taille 243792 bits


R sultat exp rimentaux1

Résultat expérimentaux

  • La taille de l’image compresser = 24092

  • Taux de compression = 10.119

  • L’erreur quadratique moyenne « EQM » = 7.5257

  • La valeur crête du rapport signal sur bruit « PSNR » = 39.3653

  • Nombre de bits par pixel « bpp » = 0.3676


Merci pour votre attention

Merci Pour Votre Attention 
