Presentation Transcript


  1. Introduction Effets du vent sur la vitesse et la trajectoire

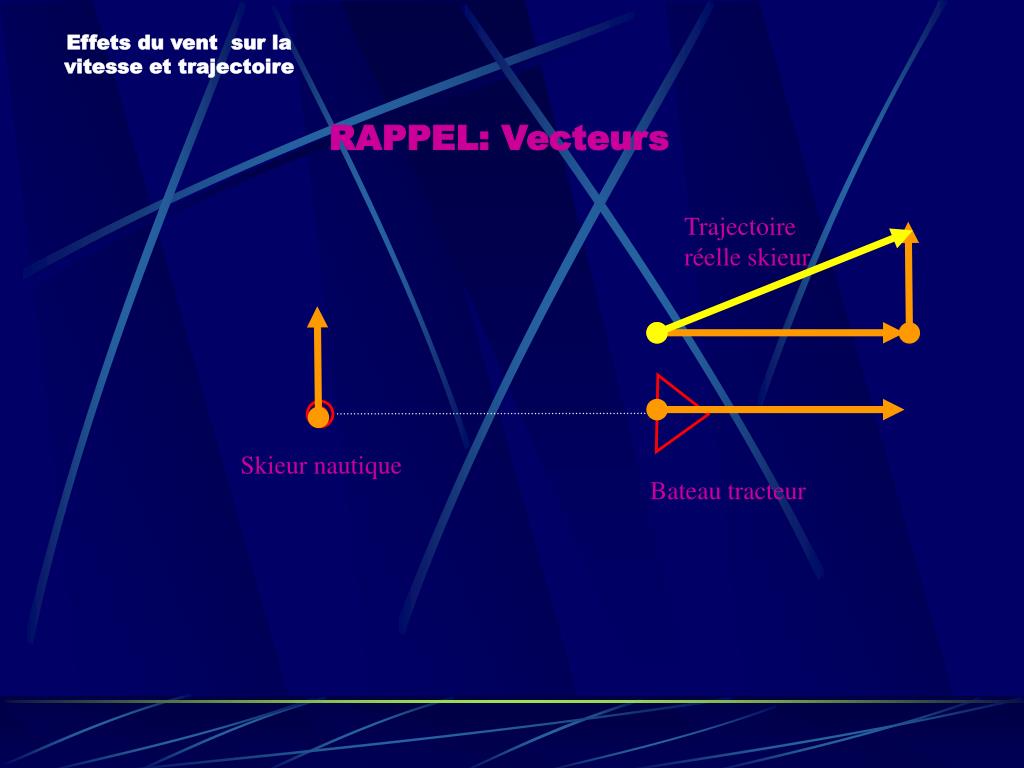

  2. Effets du vent sur la vitesse et trajectoire RAPPEL: Vecteurs Trajectoire réelle skieur Skieur nautique Bateau tracteur

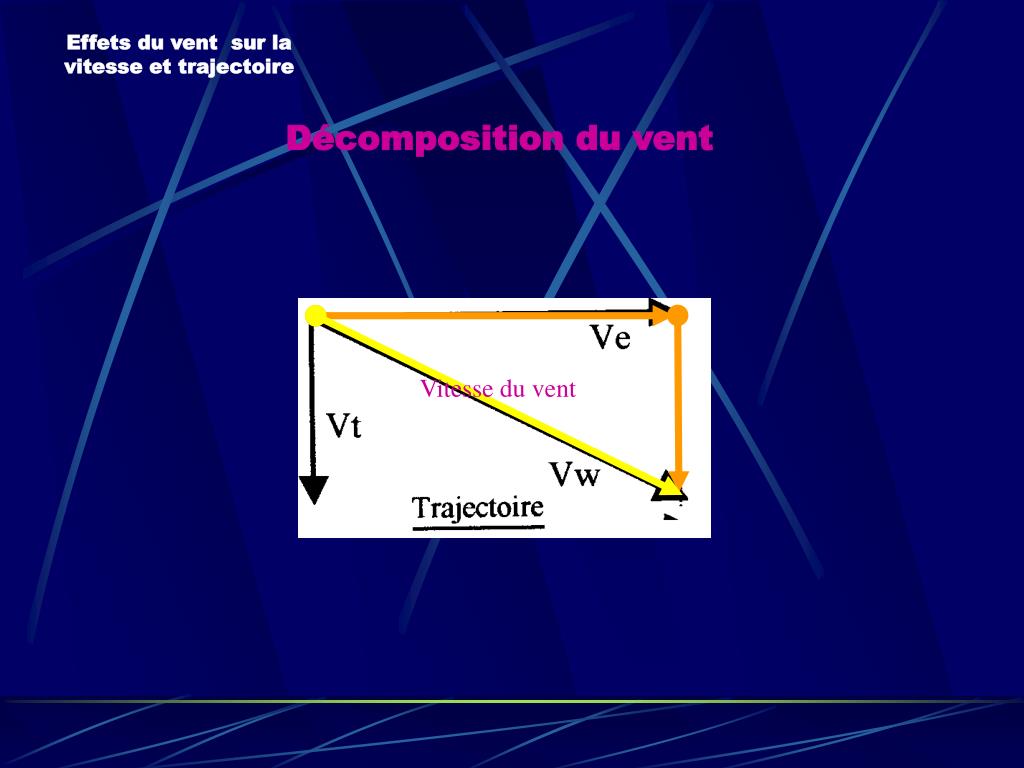

  3. Effets du vent sur la vitesse et trajectoire Décomposition du vent Vitesse du vent

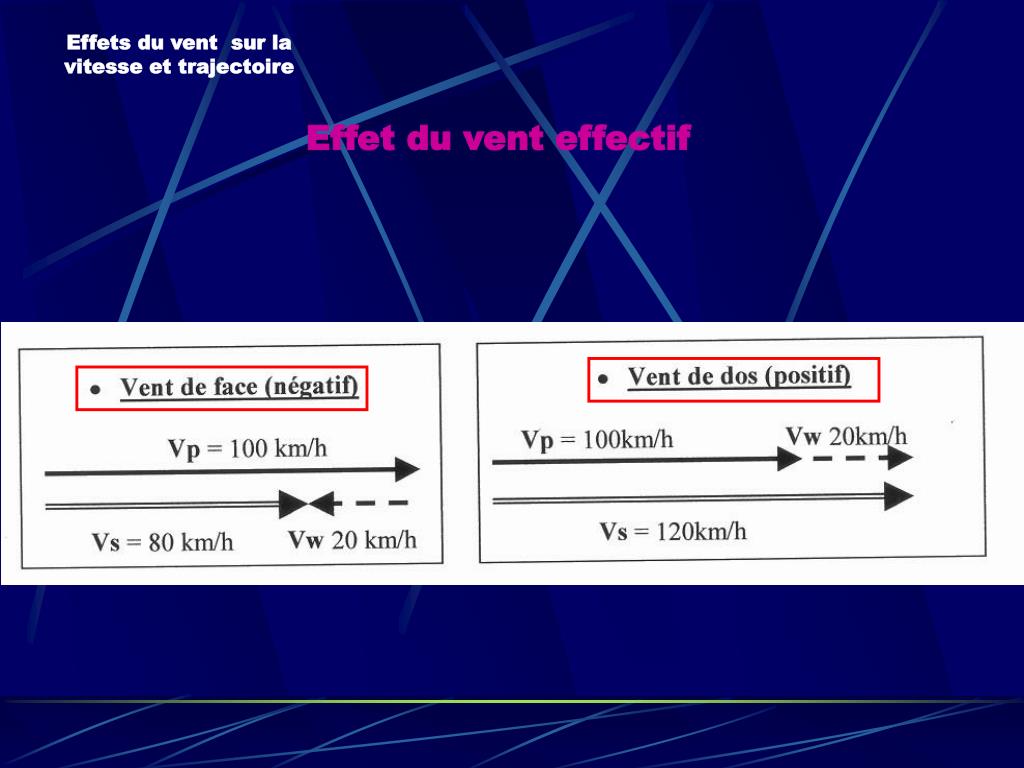

  4. Effets du vent sur la vitesse et trajectoire Effet du vent effectif

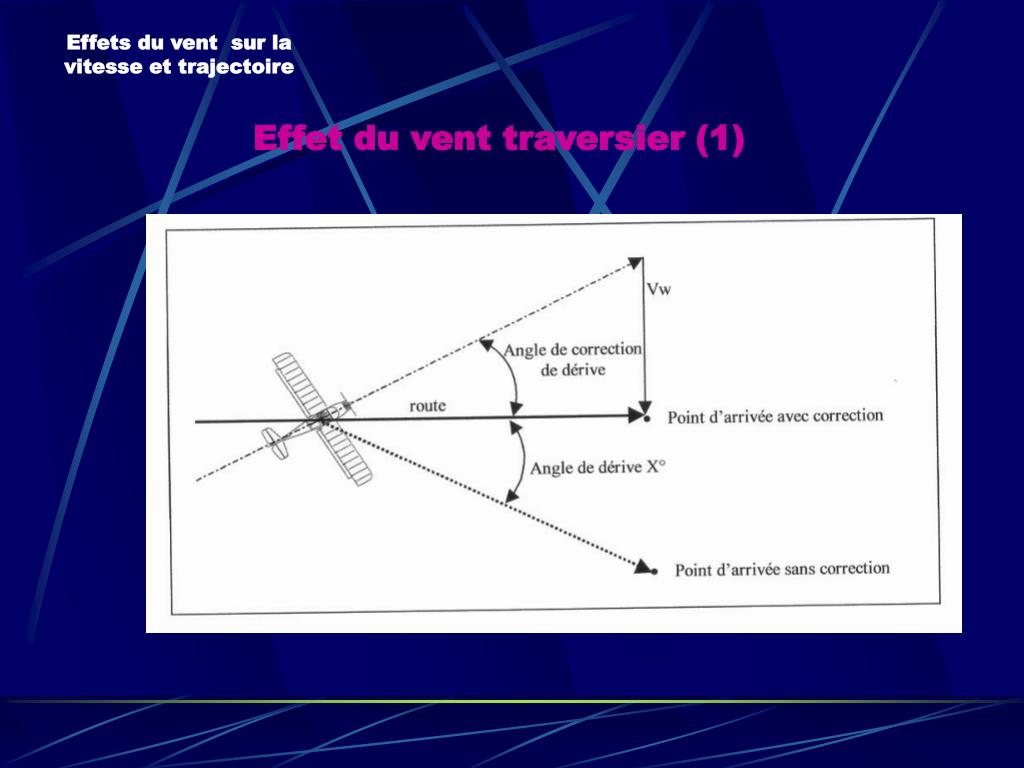

  5. Effets du vent sur la vitesse et trajectoire Effet du vent traversier (1)

  6. Effets du vent sur la vitesse et trajectoire Effet du vent traversier (2)

  7. Effets du vent sur la vitesse et trajectoire Effet du vent sur le virage

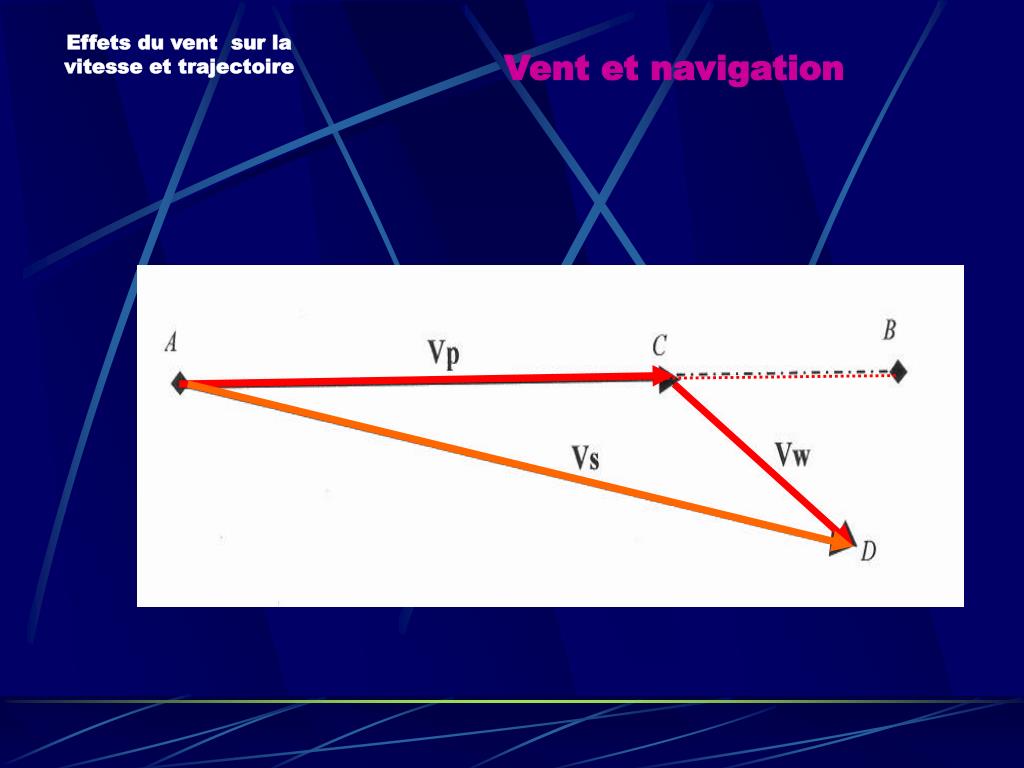

  8. Effets du vent sur la vitesse et trajectoire Vent et navigation

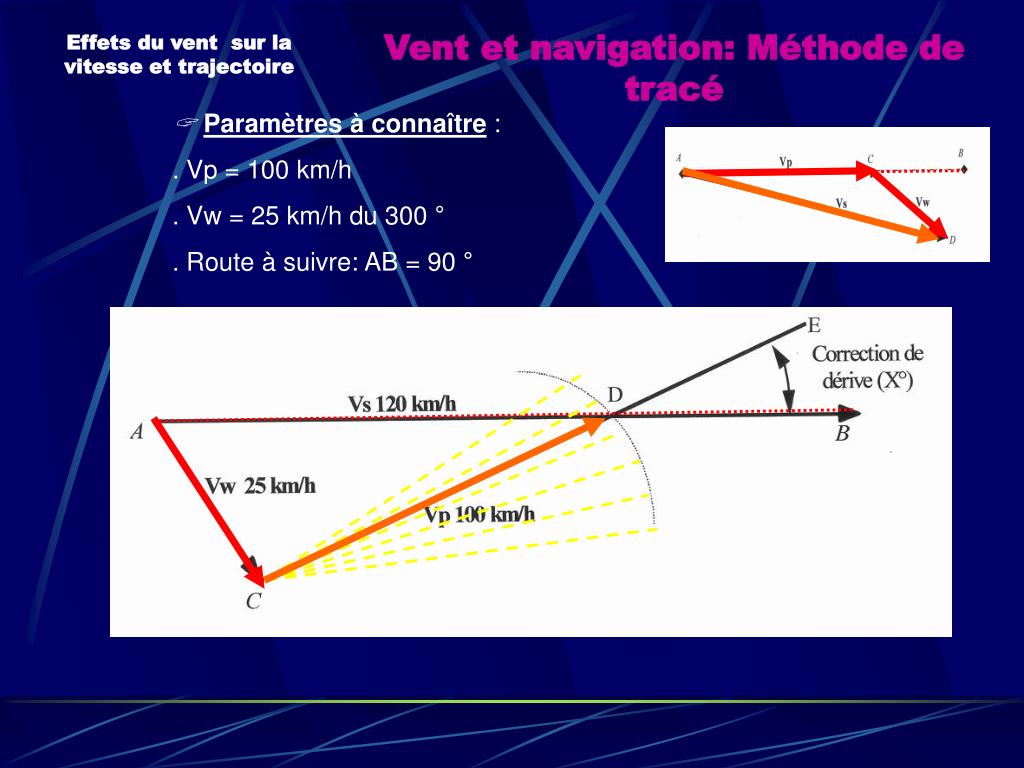

  9. Effets du vent sur la vitesse et trajectoire Vent et navigation: Méthode de tracé Paramètres à connaître : . Vp = 100 km/h . Vw = 25 km/h du 300 ° . Route à suivre: AB = 90 °

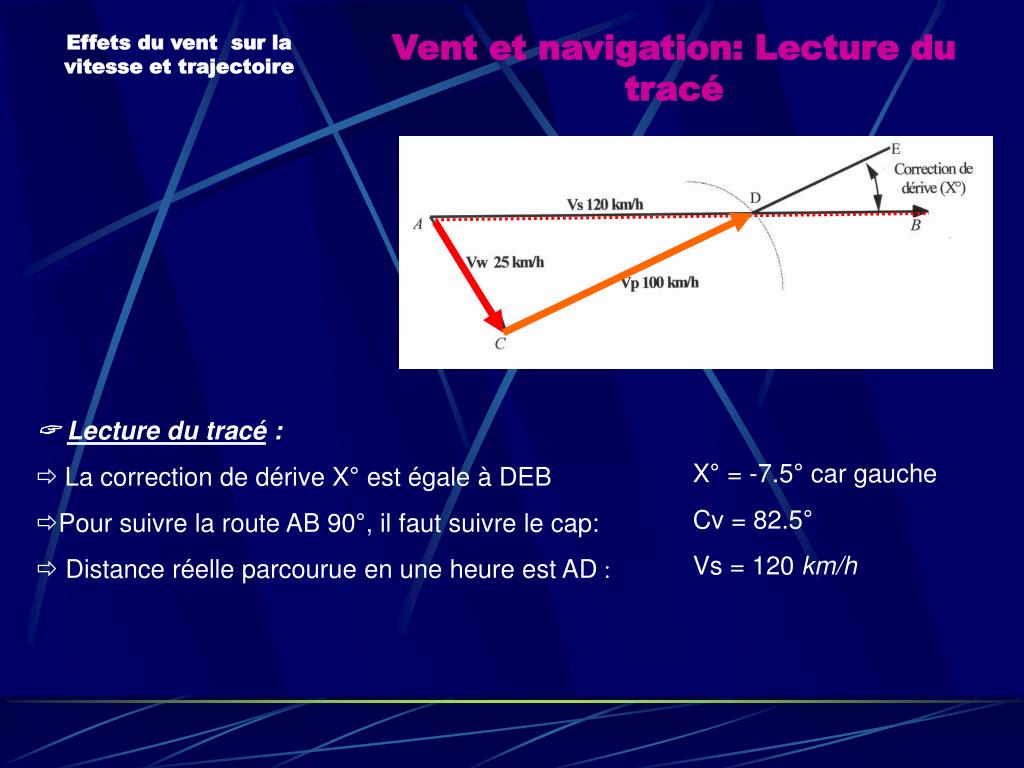

  10. Effets du vent sur la vitesse et trajectoire Vent et navigation: Lecture du tracé • Lecture du tracé : • ðLa correction de dérive X° est égale à DEB • Pour suivre la route AB 90°, il faut suivre le cap: • Distance réelle parcourue en une heure est AD : X° = -7.5° car gauche Cv = 82.5° Vs = 120 km/h

  11. Effets du vent sur la vitesse et trajectoire Vent et navigation: Calcul trigonométrique Paramètres à connaître : . Vp = 100 km/h . Vw = 25 km/h du 300 ° . Route à suivre: AB = 90 ° . Facteur de base= Vp/60=0,6 Angle au vent: 30° 300° A=300°-270°=30° 270° 90°

  12. Effets du vent sur la vitesse et trajectoire Vent et navigation: Calcul trigonométrique Paramètres à connaître : . Vp = 100 km/h . Vw = 25 km/h du 300 ° . Route à suivre: AB = 90 ° . Facteur de base= Vp/60=0,6 Rappel trigo.

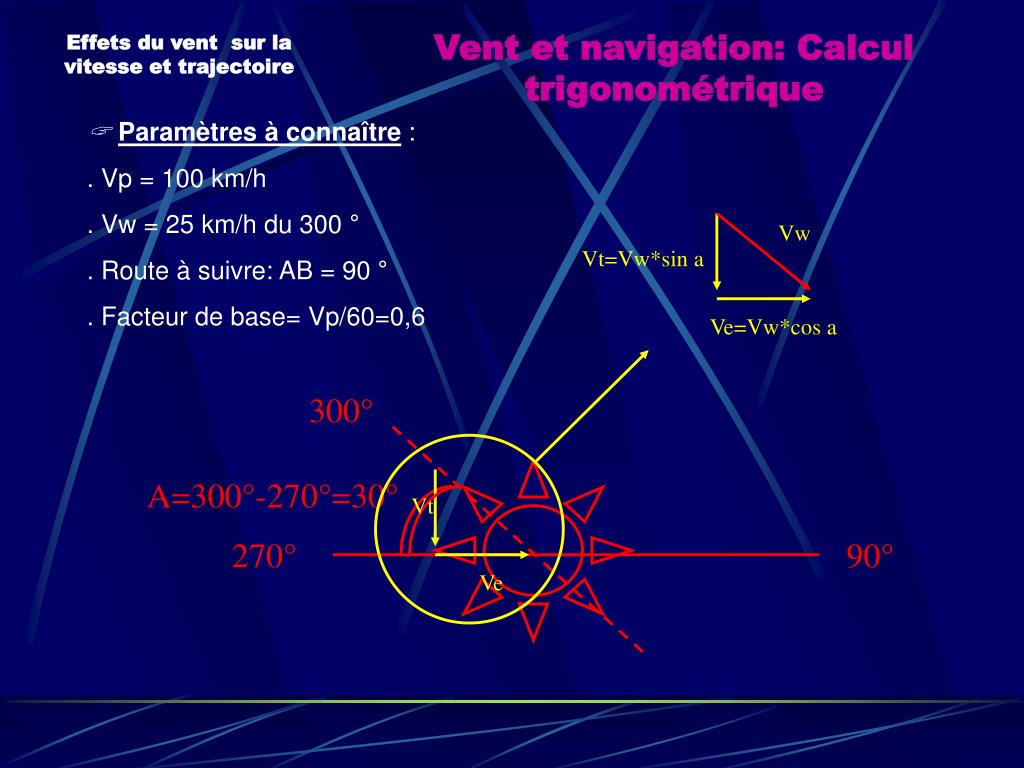

  13. Effets du vent sur la vitesse et trajectoire Vent et navigation: Calcul trigonométrique Paramètres à connaître : . Vp = 100 km/h . Vw = 25 km/h du 300 ° . Route à suivre: AB = 90 ° . Facteur de base= Vp/60=0,6 Vw Vt=Vw*sin a Ve=Vw*cos a 300° A=300°-270°=30° Vt 270° 90° Ve

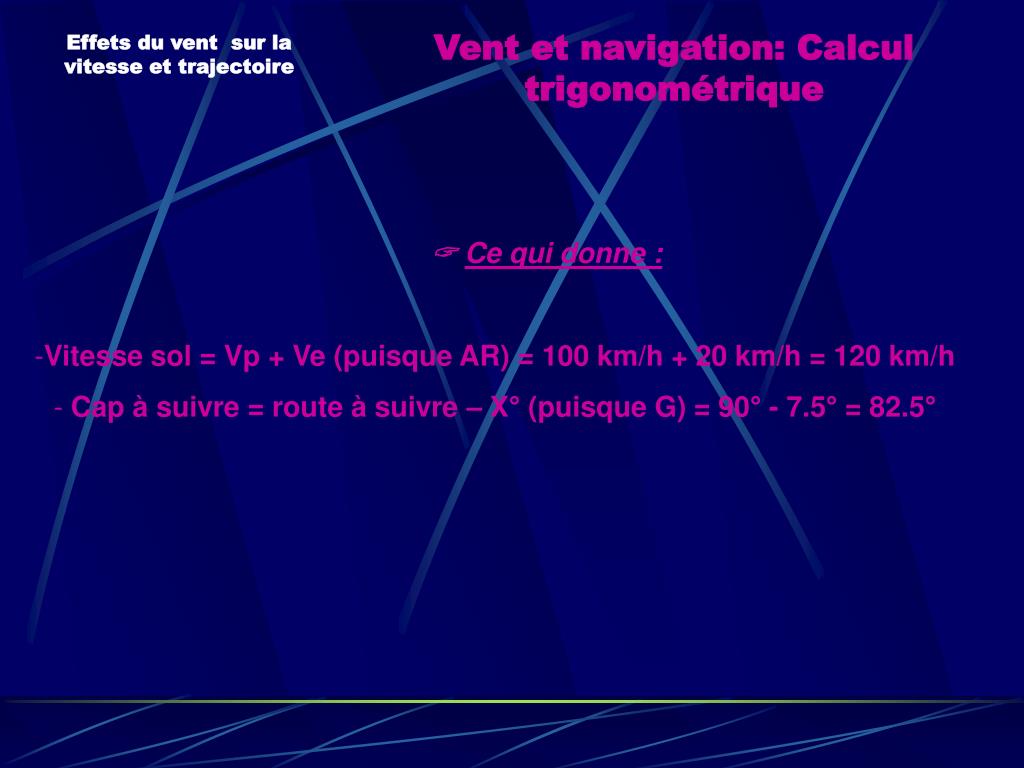

  14. Effets du vent sur la vitesse et trajectoire Vent et navigation: Calcul trigonométrique • Ce qui donne : • Vitesse sol = Vp + Ve (puisque AR) = 100 km/h + 20 km/h = 120 km/h • Cap à suivre = route à suivre – X° (puisque G) = 90° - 7.5° = 82.5°
