第二节 可编程逻辑器件

输出逻辑电路. 输入逻辑电路. 或阵列. 与阵列. 输入数据. 输出数据. ． ． ．. ． ． ．. 第二节 可编程逻辑器件. PLD 结构框图. 7.2.1 现场可编程逻辑陈列 FPLA. 1.现场可编程逻辑阵列 FPLA 结构 现场可编程逻辑阵列 FPLA 由与逻辑阵列、或逻辑阵列以及缓冲输出器组成，并且它的与、或阵列均是可编程的。. 与逻辑阵列. EN. Y 3. Y 2. Y 1. Y 0. A. B. C. D. 或逻辑阵列. 与阵列最多可以产生 8 个可编程的乘积项，或逻辑阵列最多能输出 4 个组合逻辑函数.

stamos
Download Presentation

第二节 可编程逻辑器件

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

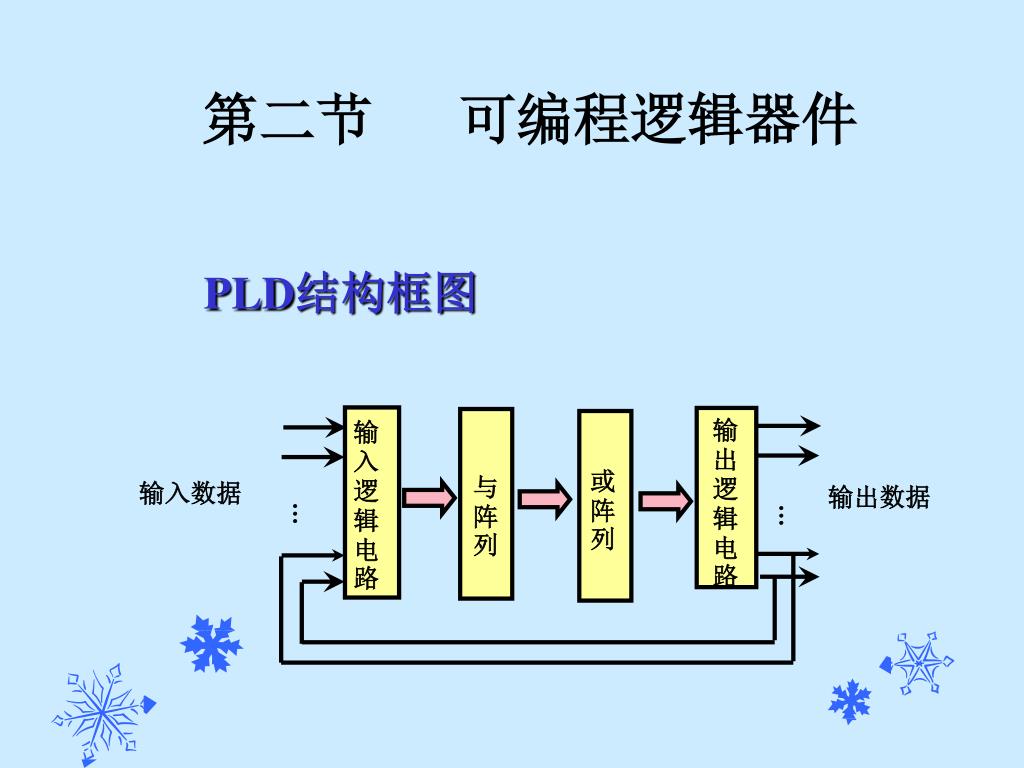

  1. 输出逻辑电路 输入逻辑电路 或阵列 与阵列 输入数据 输出数据 ． ． ． ． ． ． 第二节 可编程逻辑器件 PLD结构框图

  2. 7.2.1现场可编程逻辑陈列FPLA 1.现场可编程逻辑阵列FPLA结构 现场可编程逻辑阵列FPLA由与逻辑阵列、或逻辑阵列以及缓冲输出器组成，并且它的与、或阵列均是可编程的。

  3. 与逻辑阵列 EN Y3 Y2 Y1 Y0 A B C D 或逻辑阵列 与阵列最多可以产生8个可编程的乘积项，或逻辑阵列最多能输出4个组合逻辑函数

  4. 2.FPLA的应用 用FPLA不仅可以构成组合逻辑电路，而且还可以构成可编程时序阵列。 例 用FPLA设计一个由8421码转换为余3码的转换电路

  5. 例 用FPLA设计一个十进制计数器，其状态转换顺序依次为0000—0001—0011—0010—0110—1110—1010—1011—1001—1000—0000。

  6. 7.2.2 可编程阵列逻辑PAL 1. PAL的结构 PAL同FPLA结构相似，也由与阵列和或阵列组成。但在PAL中只有与阵列是可编程的，而或阵列是固定连接不可编程的。与阵列采用熔丝式编程方式，出厂时每个交叉点均有熔丝接通，编程时将需要的熔丝保留，而将不用的熔丝熔断。

  7. 或逻辑阵列 与逻辑阵列 Y3 Y2 Y1 Y0 A B C D PAL器件的基本结构图

  8. Y3 Y2 A B C D Y1 Y0 编程后的PAL电路

  9. 2.PAL的几种输出电路结构 （1）专用输出结构 （2）可编程I/O结构 （3）寄存器输出结构 （4）异或输出结构 （5）运算选通反馈结构

  10. 7.2.3 通用逻辑阵列GAL GAL器件是在PAL器件的基础上发展起来的，一些GAL与PAL器件具有相同的可编程与阵列和固定的或阵列，但它们与PAL器件又有所不同。
