第 6 章模型检测

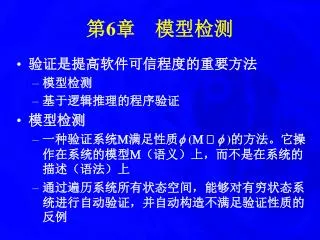

第6章模型检测 • 验证是提高软件可信程度的重要方法 • 模型检测 • 基于逻辑推理的程序验证 • 模型检测 • 一种验证系统满足性质 ( )的方法。它操作在系统的模型（语义）上，而不是在系统的描述（语法）上 • 通过遍历系统所有状态空间，能够对有穷状态系统进行自动验证，并自动构造不满足验证性质的反例

第6章模型检测 • 模型检测的应用 • 常用于硬件验证和通信协议的验证中 • 现在开始用于软件的验证 • 模型检测过程的大体步骤 • 由用户描述的一个模型开始 • 判断用户所断言的假设在模型中是否有效 • 若无效，则产生由执行轨迹构成的反例

第6章模型检测 • 内容概述 • 命题逻辑和谓词逻辑的简短回顾 • 线性时态逻辑及其在模型检测中的应用 • 计算树逻辑及其在模型检测中的应用

             命题逻辑的回顾 • 合适公式的归纳定义  ::= p | (  ) | (   ) | (   ) | (   ) • 推理规则（包括公理） ( i)(e1) (e2) • 语法推论若从1, 2, …, n可以证明，表示成 1, 2, …, n  , 简写成    • 逻辑等价    并且   

命题逻辑的回顾 • 命题逻辑的语义 • 定义真值集合（给p, q指派真值） • 把各逻辑连接词映射到真值集合上的运算（真值表方式） • 各推理规则在该模型中成立 • 语义推论若1, 2, …, n的值都为真, 则 值也为真, 写成 1, 2, …, n , 简写成    • 语义等价   并且   • 可满足性 是可满足的，若存在一种指派使的值为真

命题逻辑的回顾 • 命题逻辑是可靠的和完备的 • 命题逻辑的可靠性若 是有效的（可证明的），则  成立 • 命题逻辑的完备性若 成立，则  是有效的 • 命题逻辑的可靠性和完备性  有效，当且仅当  成立

谓词逻辑的回顾 • 合式公式 • 谓词符号集合、函数符号集合（包括常量符号） • 基于来定义项集 t ::= x | c | f(t, …, t) • 归纳地定义基于（ , ）的合适公式  ::= P(t1, t2, …, tn) | (  ) | (   ) | (   ) | (   ) | (x  )| ( x ) ( P  ) • 自由变量、约束变量、代换

谓词逻辑的回顾 • 新增推理规则（包括公理） • 项相等的证明规则 • 全称量词证明规则 • 存在量词证明规则 • 量词间的等价规则 • 语义模型、可靠性、完备性 • 它们都可以基于命题逻辑相应概念进行拓展 •   和  的意思与前面的一致 •   表示在模型中成立

形式验证的动机 • 形式验证技术由三部分组成 • 用于系统建模的框架，通常是某种描述语言 • 用于描述待验证性质的规范语言 • 用来确立系统描述是否满足规范的验证方法 • 基于逻辑推理的方法 • 系统描述是适当逻辑中的一组公式 • 待证性质的规范是另一个公式 • 验证就是试图通过该逻辑的公理和推理规则来证明 

形式验证的动机 • 形式验证技术由三部分组成 • 基于逻辑推理的方法 • 系统描述是适当逻辑中的一组公式 • 待证性质的规范是另一个公式 • 验证就是通过该逻辑来证明  • 基于模型的方法 • 系统由适当逻辑的某个模型表示 • 待证性质的规范仍由公式表示 • 验证就是计算模型是否满足（ ）

形式验证的动机 • 形式验证技术由三部分组成 • 基于逻辑推理的方法 • 系统描述是适当逻辑中的一组公式 • 待证性质的规范是另一个公式 • 验证就是通过该逻辑来证明  • 基于模型的方法 • 系统由适当逻辑的某个模型表示 • 待证性质的规范仍由公式表示 • 验证就是计算模型是否满足（ ）比基于证明方法简单，因为只考虑单个模型

形式验证的一些特性 • 自动化程度 • 基于模型的方法高于基于逻辑的方法 • 性质验证和完全验证 • 规范可描述单个性质或全部行为 • 完全验证的代价要高昂得多 • 潜在应用领域 • 硬件或软件、串行或并发、反应式或终止式 • 开发前与开发后 • 开发前验证可及早发现错误，降低纠错代价

模型检测及所用逻辑概述 • 模型检测 • 基于模型的性质验证的自动化方法 • 最初试图用于并发、反应式系统 • 作为一种开发后的方法论问世 • 模型检测的大体步骤 • 由用户描述的一个模型开始 • 判断用户所断言的假设在模型中是否有效 • 若无效，则产生由执行轨迹构成的反例

模型检测及所用逻辑概述 • Model checking, narrowly interpreted • Decision procedures for checking if a given Kripke structure is a model for a given formula of a modal logic. • Why is this of interest to us? • Because the dynamics of a discrete system can be captured by a Kripke structure. • Because some dynamic properties of a discrete system can be stated in modal logics.  Model checking = System verification

模型检测及所用逻辑概述 • Model checking, generously interpreted • Algorithms for system verification which operate on a system model (semantics) rather than a system description (syntax). • There are many different model-checking problems • for different (classes of) system models • for different (classes of) system properties

模型检测及所用逻辑概述 • 基于时态逻辑的模型检测 • 模型是一个状态迁移系统 • 性质 是时态逻辑的公式，在某些状态下为真，在其它状态下为假（公式的真与假不是静态的） • 验证系统满足性质 • 用模型检测器的描述语言建立系统的模型 • 用模型检测器的规范语言对待证性质进行编码，得到时态逻辑公式 • 以和作为输入，运行模型检测器 • 若 ，则产生由系统执行轨迹构成的反例

模型检测及所用逻辑概述 • 时态逻辑是一个庞大的家族归类到模态逻辑，依赖于对“时间”的特别观点进行内部分类 • 线性时态逻辑：时间是线性的逻辑 • 计算树逻辑：时间形成分支的逻辑 • 常用于硬件和通信协议的验证中 • 现在开始用于软件的验证

s1 p p, q s2 q s3 状态迁移系统 • 状态集合S {s1, s2, s3} • 标记(观察)集合A{p, q} • 迁移关系 S  Ss1  s2, … • 标记函数L: S P(A) L(s1) = { p }, …

s1 p p, q s2 q s3 线性时态逻辑 • 线性时态逻辑(Linear-time Temprol Logic, LTL)的特点 • 将时间建模成状态的序列，无限延伸到未来。该状态序列称为计算路径或路径 • 使用指示未来的连接词 • 未来一般不确定，出现若干可能路径

s1 p p, q s2 q s3 线性时态逻辑 • LTL的语法  ::=  |  | p | (  ) | (   ) | (   ) | (   ) | (X  ) | (F ) | (G  ) | ( U  ) | ( W  ) | ( R  ) • 原子公式集合： , , p, q, r, … • 时态连接词下一个状态(X)，未来某状态(F)，未来所有状态(G)，直到(U)，释放(R)，弱－直到(W)

s1 p p, q s2 q s3 线性时态逻辑 • LTL的语法  ::=  |  | p | (  ) | (   ) | (   ) | (   ) | (X  ) | (F ) | (G  ) | ( U  ) | ( W  ) | ( R  ) • 原子公式集合： , , p, q, r, … • 优先级（高到低）一元连接词 U, R, W ,  

线性时态逻辑 • LTL的语义模型 • 是一个Kripke结构（S, s0, , A, L） • 即状态迁移系统：状态集合S，开始状态s0，迁移关系，标记集合A，标记函数L • 其中对迁移关系的要求：s:S. s':S. s s' • 通常用状态迁移图表示 • 以后的讨论用简化的三元组（S, , L） • 模型的路径 • 状态迁移的无限序列  = s1 s2 … • i 表示从si 开始的后缀 si si+1 …

线性时态逻辑 • 模型上路径的满足关系 •   ,   ,   piff p L(s1),    iff   •   1  2iff   1且   2 •   1  2iff   1或   2 •   1  2iff   1蕴涵   2 •   Xiff 2  •   Giff 对所有的i  1，有i  •   Fiff 存在某个i  1，使得i  •    Uiff 存在某个i  1，使得i ，且对所有的j =1, …, i 1有j 

p q 线性时态逻辑 • 模型上路径的满足关系 •    Uiff 存在某个i  1，使得i ，且对所有的j =1, …, i 1有j  s1  s2  s3  s4 s5 s6 s7 s8 s9s10 … i( 3 i 9)满足p U q

线性时态逻辑 • 模型上路径的满足关系 •    Uiff 存在某个i  1，使得i ，且对所有的j =1, …, i 1有j  •    Wiff 存在某个i  1，使得i ，且对所有的j =1, …, i 1有j  ；或者对所有的k  1有k  •    Riff 存在某个i  1，使得i  ，且对所有的j =1, …, i 有j ；或者对所有的k  1有k

     线性时态逻辑 •  R 等价于( U ) •    Uiff 存在某个i  1，使得i  ，且对所有的j =1, …, i 1有j  s1  s2  …  si-1 si si+1 … •    Riff 存在某个i  1，使得i  ，且对所有的j =1, …, i 有j ；或者对所有的k  1有k（两种情况） s1  s2  …  si-1 si si+1 …

   线性时态逻辑 •  R 等价于( U ) •    Uiff 存在某个i  1，使得i  ，且对所有的j =1, …, i 1有j  s1  s2  …  si-1 si si+1 … •    Riff 存在某个i  1，使得i  ，且对所有的j =1, …, i 有j ；或者对所有的k  1有k（其中较简单的情况） s1  s2  …  si-1 si si+1 …

    线性时态逻辑 •  R 等价于( U ) •    Uiff 存在某个i  1，使得i  ，且对所有的j =1, …, i 1有j  s1  s2  …  si-1 si si+1 … •    Riff 存在某个i  1，使得i  ，且对所有的j =1, …, i 有j ；或者对所有的k  1有k（其中较复杂的情况） s1  s2  …  si-1 si si+1 …

          线性时态逻辑 •  R 等价于( U ) •    Uiff 存在某个i  1，使得i  ，且对所有的j =1, …, i 1有j  s1  s2  …  si-1 si si+1 … •    Riff 存在某个i  1，使得i  ，且对所有的j =1, …, i 有j ；或者对所有的k  1有k（其中较复杂的情况） s1  s2  …  si-1 si si+1 …

s0 p, q s2 s1 q, r r 线性时态逻辑 • , s  （简记s   ）若对每条开始于s 的路径  都有    例 • , s0 p  q • , s0 r • , s0  • , s0 X r • , s0 X ( q  r ) • , s0 G ( p  r ) • , s2 G r

s0 p, q s2 s1 q, r r 线性时态逻辑 • , s  （简记s   ）若对每条开始于s 的路径  都有    例 • , s  F (q  r )  F G r（对任意状态s） • G F p表示p无数次发生 s0  s1  s0  s1  …  G F p s0  s2  s2  …  G F p , s0 G F p G F r , s0 G F r G F p

线性时态逻辑 • LTL公式（规范）的实际样例 • G(started  ready) 永远不可能尚未就绪就已经启动了 • G(requested  F acknowledged) 对资源的请求最终会得到确认 • G F enabled 在每条计算路径上, 某进程无限多次处于enabled • F G deadlock 某进程最终会被永久地死锁

线性时态逻辑 • LTL公式（规范）的实际样例 • G F enabled  G F running 进程无限多次处于enabled，则将无限多次执行 • G(floor2  directionup  ButtonPressed5  (directionup U floor5)) 若乘客想上5楼，处于2楼的上行电梯在到达5楼前不会改方向

线性时态逻辑 • LTL表达不了的事情 • 从任何状态出发，都可能（即存在一条路径）到达重新启动状态 • 电梯可以在第3层保持关门闲置（即存在一条从该层到该层的路径，沿该路径电梯停留在原地）表达这些事情需要对路径使用存在量词，后面采用计算树逻辑解决

线性时态逻辑 • LTL公式之间的语义等价若对所有模型， 的所有路径 ，都有   当且仅当  ，记为   例如 • F和G对偶  G   F  , F   G  • X与自身对偶 X   X  • U和R对偶 (  U  )  R  (  R  )  U  • 分配律 F (    ) F  F G (    ) G  G

线性时态逻辑 • LTL的适当连接词集合 • 命题逻辑的适当连接词集合 {, , } • 线性时态逻辑的适当连接词集合  {U, X}是适当的，因为  R    ( U  )  W    R (   )  {R, X}是适当的  {W, X}是适当的

线性时态逻辑能表达的性质 • 以互斥使用某资源为例 • 安全性(safety)：在任何时候只有一个进程处于临界区（多进程共处该区的坏事不会发生） • 活性(liveness)：只要进程请求进入临界区，则最终会被允许进入（但不知何时发生） • 无阻性(non-blocking)：进程总可以请求进入临界区 • 非严格顺序性：各进程无需按严格顺序进入临界区

s0 s1 t1 n2 n1 t2 s5 s3 s2 n1 n2 c1 n2 n1 c2 t1 c2 t1 t2 c1 t2 s6 s4 s7 线性时态逻辑能表达的性质 • 以两个进程为例 n  t  c  n  … • n：处于非临界状态 • t：试图进入临界状态 • c：处于临界状态状态迁移图 • 无c1c2状态 • 每次迁移改一个进程的状态

s0 s1 t1 n2 n1 t2 s5 s3 s2 n1 n2 c1 n2 n1 c2 t1 c2 t1 t2 c1 t2 s6 s4 s7 线性时态逻辑能表达的性质 • 以两个进程为例安全性：G(c1 c2) • s0 满足安全性 • 所有状态都满足

n1 n2 s0 s1 t1 n2 n1 t2 s5 s3 s2 c1 n2 t1 t2 s6 n1 c2 s4 c1 t2 t1 c2 s7 线性时态逻辑能表达的性质 • 以两个进程为例活性：G(t1 F c1) • s0 不满足活性 • 见绿色路径

s0 s1 t1 n2 n1 t2 s5 s3 s2 n1 n2 c1 n2 n1 c2 t1 c2 t1 t2 c1 t2 s6 s4 s7 线性时态逻辑能表达的性质 • 以两个进程为例无阻性 • 对所有满足n1的状态，存在路径进入满足 t1的状态 • 表达不了这样的性质

s0 s1 t1 n2 n1 t2 s5 s3 s2 n1 n2 c1 n2 n1 c2 t1 c2 t1 t2 c1 t2 s6 s4 s7 线性时态逻辑能表达的性质 • 以两个进程为例非严格顺序性 • 存在路径，两个满足 c1的状态的中间状态都不满足c1和c2 严格顺序性 • 所有路径上， c1周期结束后， c2先于c1的再出现

n1 n2 s0 s1 t1 n2 n1 t2 s5 s3 s2 c1 n2 t1 t2 s6 n1 c2 s4 c1 t2 t1 c2 s7 线性时态逻辑能表达的性质严格顺序性 • G(c1 c1W(c1  c1W c2)) • 所有路径上， c1周期结束后， c2先于c1的再出现 • 不满足严格顺序性，见绿色路径

s0 s1 t1 n2 n1 t2 s5 s3 s8 s6 s2 c1 n2 t1 t2 t1 t2 t1 c2 n1 n2 n1 c2 c1 t2 s4 s7 线性时态逻辑能表达的性质 • 以两个进程为例 • 重新建模，以满足非严格顺序性安全性活性无阻性

模型检测工具 • 工具New Symbolic Model Verifier • 一个开放源码的工具 • 提供一种描述模型的语言，用它描述的模型被称为程序 • 模型要满足的性质用线性时态逻辑公式（规范）来表示 • 该工具以程序和规范作为输入；若规范成立则输出“真”，否则输出一条可作为反例的路径

计算树逻辑 • LTL的不足 • 隐含着对所有路径做全称量词限定 • 断言某一条路径的性质时，难以表示；有时可通过考虑该性质的否定来解决 • 不能表示混合使用全称和存在路径量词的性质 • 分支时态逻辑通过允许使用路径量词来解决 • 研究其中的计算树逻辑：时间建模为树状结构，未来有不同的路径

计算树逻辑 • 计算树逻辑(Computation Tree Logic)的语法  ::=  |  | p | (  ) | (   ) | (   ) | (   ) | AX | EX | AF  | EF  | AG  | EG  | A[ U  ] | E[ U  ] • A表示沿所有路径，E表示沿至少一条路径 • 存在一个可达状态满足q：EF q • 存在一个可达状态，由其出发的所有可达状态都满足p： EF AG p • AG( p E[p U q] ) • AG( p EG q )

计算树逻辑 • CTL的语义 • , s  AX  当且仅当对所有使 s s1的s1，有, s1  • , s  EX  当且仅当对某个使s s1的s1，有, s1  • , s1 AG 当且仅当每条路径 s1  s2  …上的任何si都有, si  • , s1 EG 当且仅当存在一条路径 s1  s2  …，其上的任何si都有, si 

计算树逻辑 • CTL的语义 • , s1 AF 当且仅当每条路径 s1  s2 …上都存在某个si，使得, si  • , s1 EF 当且仅当存在一条路径 s1  s2 …，其上存在某个si，使得, si  • , s1 A[1U 2]当且仅当每条路径 s1  s2 …都满足1U 2 • , s1 E[1U 2]当且仅当存在一条路径 s1  s2 …满足1U 2

. . . . . . . . .  . . . . . . 计算树逻辑 • CTL的语义初始状态满足EF 
