GIL GROSS Technical Consultant & Project Manager

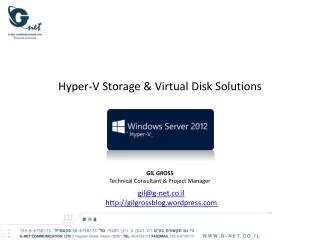

1. Hyper-V Storage & Virtual Disk Solutions GIL GROSS Technical Consultant & Project Manager gil@g-net.co.il http://gilgrossblog.wordpress.com

2. Background and Gartner Findings for Hyper-V • While it has taken Microsoft five years, it has effectively closed most of the functionality gap with VMware in terms of x86 server virtualization infrastructure. • System Center VMM 2012 has also dramatically improved the ability to create private cloud solutions based on Hyper-V. Microsoft has also made fundamental strategy changes with respect to cloud interoperability and service provider enablement, adding support for standard Hyper-V VMs in its Windows Azure service, and potentially enabling service providers to build cloud infrastructures based on Hyper-V and System Center VMM 2012. • Strengths • Administrative environment that is familiar to Windows administrators • Installed base of Windows, especially a large number of Windows-only enterprises • Strength of solution for midsize enterprises and low price • Company financial strength

3. VHD’s • למה חשוב לעבור לעבודה עם VHDX? • תמיכה בדיסק ווירטואלי עד 64 טרה • הגנה נגד data corruption בזמן הפסקות חשמל ע"י רישום לוגים לתוך הMetadata Structure. • מותאם לעבודה על דיסקים בעלי Large Sectors. • מה עוד? • Block Size גדול יותר (עד 256 מגה) עבור דיסקים דינמיים, אשר מאפשר התאמת ביצועים בהתאם לעומס העבודה. • סקטור לוגי בגודל שך 4K אשר משפר ביצועים בזמן עבודה עם אפליקציות אשר נועדו לעבודה ב4K. • שיפורי עבודה עם מערכות אחסון אשר תומכות בODX. • ODX מאפשר העברת פקודות דיסק ישירות למערכת האחסון, דבר אשר משפר משמעותית פעולות כמו יצירת דיסק חדש.

4. ODX (Offloaded Data Transfer) • פ'יצר בWindows 2012 אשר מאיץ פעולות העתקה והעברה • העתקה רגילה מתבצעת ע"י קריאת החומר, הכנסת החומר לBuffer מקומי על השרת וכתיבתו מחדש. • ODX מאיץ את התהליך ע"י העברת כל הפעילות ישירות למערכת האחסון. • ODX עובד רק עם חומרה תאומת ומופעלת באופן אוטומטית. • תוצאה סופית: • שיפור זמני העתקה • הורדת עומסים מCPU וכרטיסי הרשת של השרת.

5. ODX – Real Life Speeds יצירת 10 קבצי VHD של 50 גיגה ועוד 10 של 475 גיגה

6. ODX – Real Life Speeds

7. SMB 3.0 • מWindows 2012 נתמכת היכולת לשמירת קבצי VHD של Hyper-V על שיתופי SMB. • כדי לאפשר את זה נוצר גרסה חדשה של SMB – SMB 3.0 למה זה טוב? • יותר פשוט לעבודה מאשר Iscsi. • יכולת ביצוע Live Migration בין שרתים שאינם חברים באותו הCluster. • יכולת ביצוע Live Migration מWindows 2012 לWindows 2012R2. • תמיכה אוטומטי בMultichannel (כמו Multi-Pathing אך אינו דורש הגדרות). • תמיכה ב (Receive Side Scaling) RSS ו (Remote Direct Memory Access) RDMA.

8. מה זה RSS? • גם RDMA וRSS הינם יכולות ברמת כרטיס הרשת. • RSS יפתח מספר TCP/IP Connections לכל ,Session יחלק את העומס בין ה CPU Cores וע"י כך יכול למנוע צוואר בקבוק במקרה בו נדרשים הרבה פעולות I/O קטנות.

9. מה זה RDMA? • RDMA – Remote Direct Memory Access • גישה ישירה לזיכרון של מחבש א ממחשב ב ללא התערבות מערכת ההפעלה. • מוריד עומס CPU • מוריד Latency • משפר Throughputs. • ידוע גם כSMB Direct בסביבות של Hyper-V

10. Scale out File Server • שירות חדש של Cluster Service המאפשר יצירת SMB 3.0 Shares בתצורה שרידה וActive/Active ע"י ניצול 2-4 שרתים. • מיועד לאחסון קבצי Hyper-V או SQL 2012 – אינו מתאים לשרתי קבצים. • התוצאה הסופית – Clustered Active/Active SMB 3.0 Share

11. Storage Space Cluster • Storage Pools נותן לנו לחבר מספר דיסקים ביחד למאגר אחד גדול של שטח אחסון. • הדיסקים אינם צריכים להיות באותו הנפח. • התוצאה הסופית, שטח אחסון גדול ושריד. • ניתן להשתמש בStorage Pools בתוך Cluster יחד עם שימוש במארזי JBOD בחיבור SAS. • התוצאה הסופית – Cluster בעל דיסקים שרידים בעלות נמוכה וביצועים גבוהים. • יכולות נוספים • ניתן לשילוב עם דיסקים מסוג SSD בתצורה של Tiering. • ניתן להפעיל CSV Cache אשר מנצל RAM של השרת עבור Cache.

12. Storage Space Cluster - Example

13. Scale Out File Server With Storage Spaces

14. תודה רבה Gil Gross Technical Lead G-net Communications LTD gil@g-net.co.il http://gilgrossblog.wordpress.com
