Lexium Motion Controller - LMC

Criação Function Block no software Motion PRO

criando function block
Criando Function Block

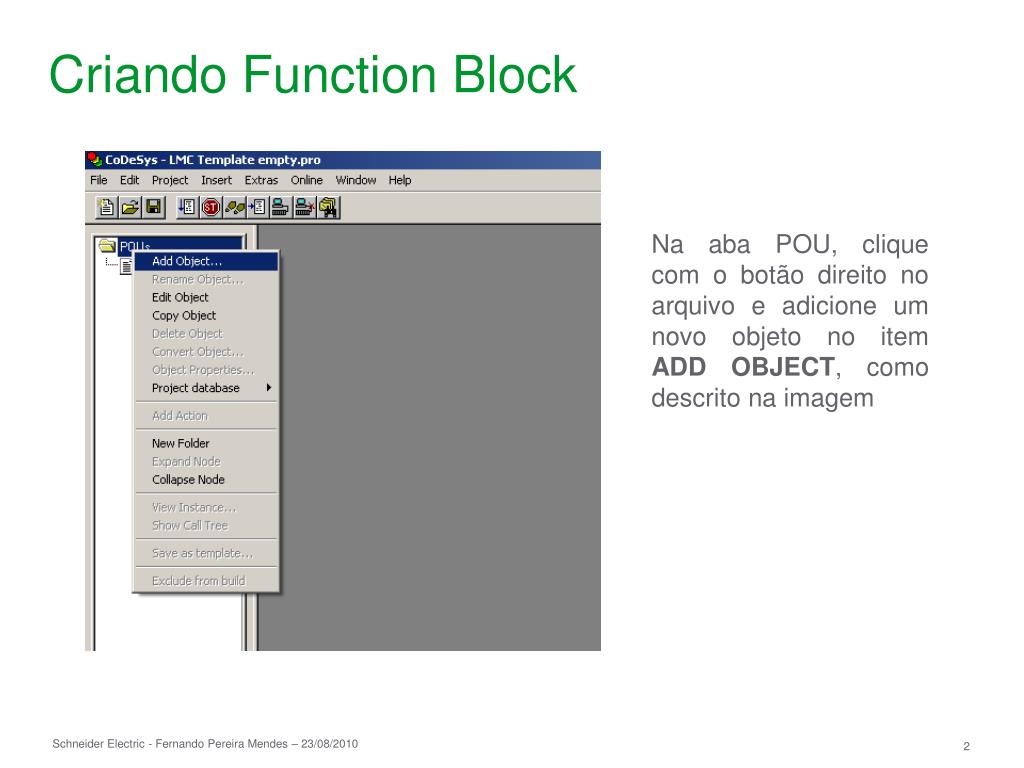

Na aba POU, clique com o botão direito no arquivo e adicione um novo objeto no item ADD OBJECT, como descrito na imagem

definindo como function block
Definindo como Function Block

Nesta nova POU que será criada, defina na área TYPE OF POU, como sendo FUNCTION BLOCK, defina o nome.

Ex.: PLC_PRG

defini o da pou
Definição da POU

Esta nova POU criada esta definida como NOME DO BLOCO (FB) (FB = Function Block) e o programa principal NOME DA APLICAÇÃO (PRG) (PRG = Program)

l gica do function block
Lógica do Function Block

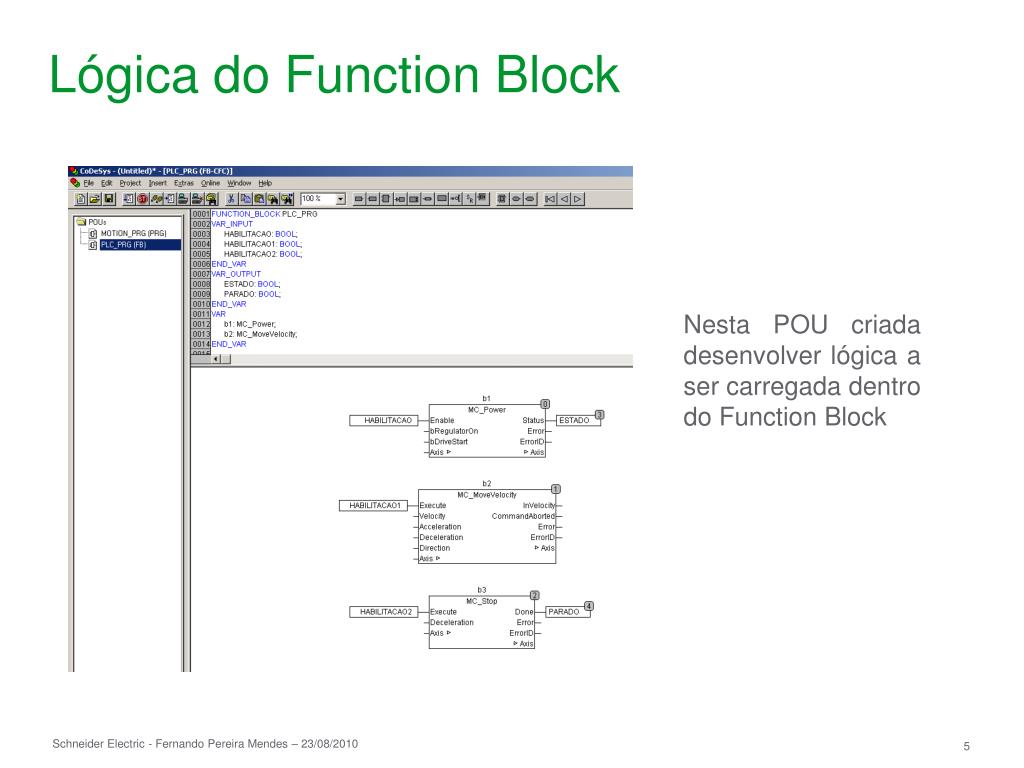

Nesta POU criada desenvolver lógica a ser carregada dentro do Function Block

declara o da vari vel
Declaração da Variável

Dentro da lógica do Function Block definir que tipo de variável será

Ex.: VAR_INPUT (Variável de Entrada)

declara o da vari vel1
Declaração da Variável

Dentro da lógica do Function Block definir que tipo de variável será

Ex.: VAR_OUTPUT (Variável de Saída)

carregando function block
Carregando Function Block

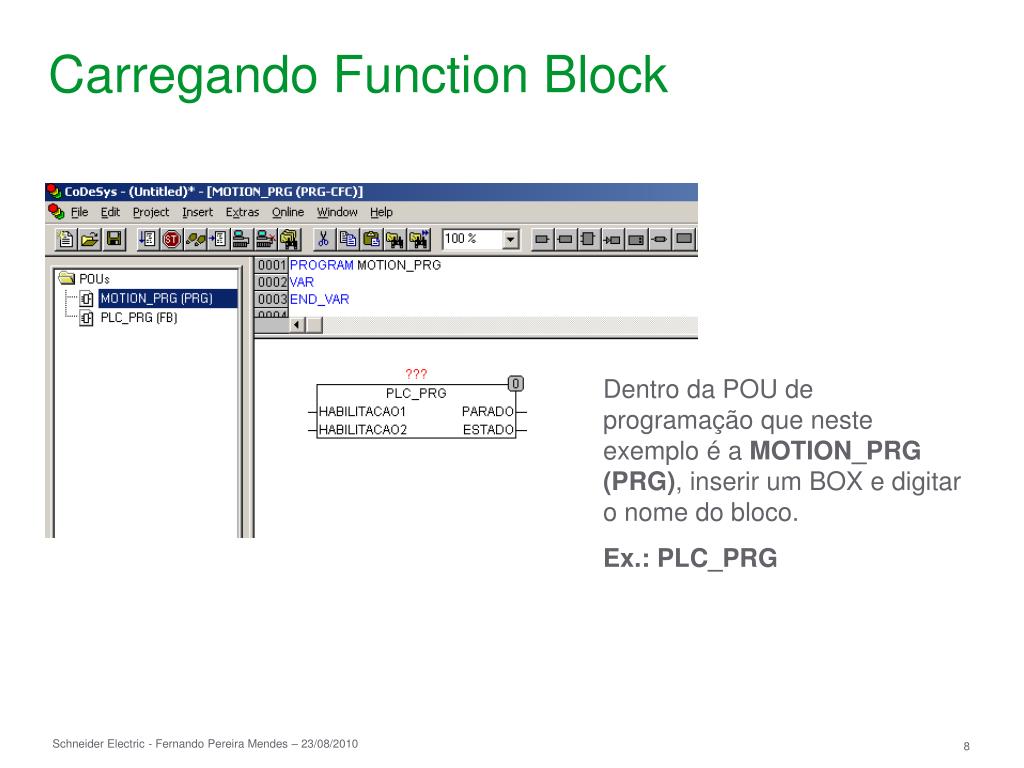

Dentro da POU de programação que neste exemplo é a MOTION_PRG (PRG), inserir um BOX e digitar o nome do bloco.

Ex.: PLC_PRG
