  1. SÍŤOVÉ SLUŽBYDNS SYSTÉM Ing. Jan Franc

  2. Protokol vyšší vrstvy (komunikace mezi aplikacemi) Spojovaná služba (connection oriented) Duplexní virtuální okruh Bajty číslovány, ztracené znovu vyžádány Kontrola integrity dat Konce spojení (odesílatel, adresát) určeny portem 2B číslo -> 0 – 65535 U portu určen TCP nebo UDP (např. 53/tcp, 53/udp) Protokol TCP(Transmision Control Protocol)

  3. Porty TCP a UDP

  4. TCP segment • Základní přenosová jednotka v protokolu TCP • Zdrojový port (source port) • Cílový port (destination port) • Pětice: • zdrojový port • cílový port • zdrojová IP-adresa • cílová IP-adresa • protokol (TCP nebo UDP)

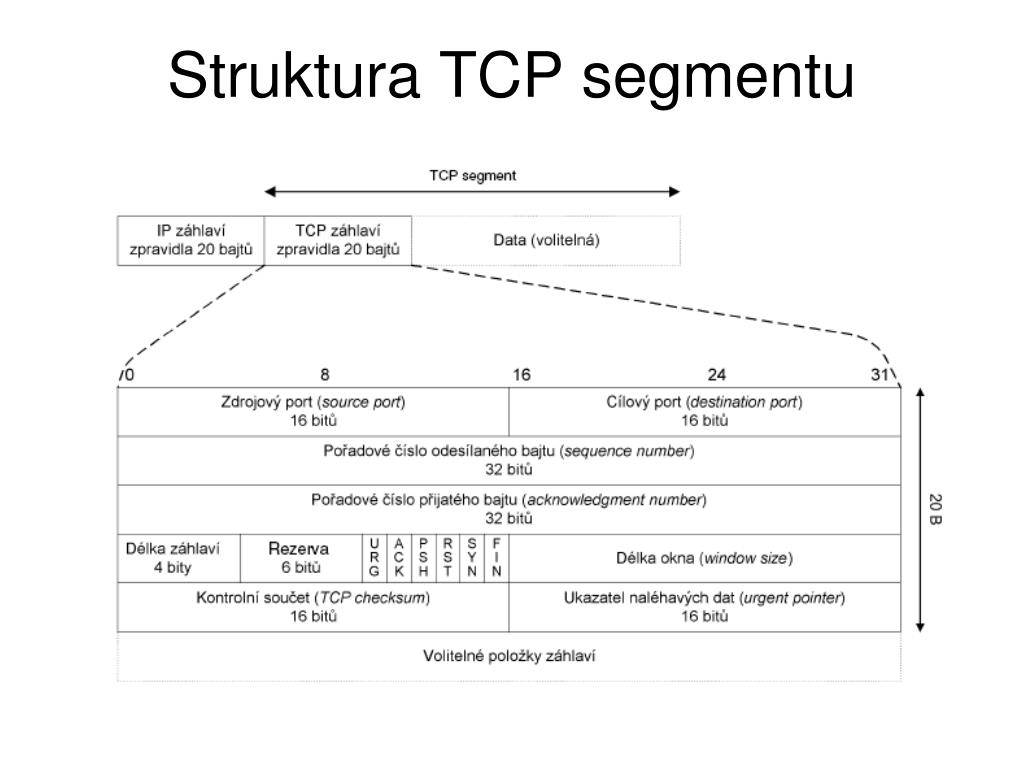

  5. Struktura TCP segmentu

  6. Jednoduchá alternativa TCP Nespojovaná služba Nenavazuje se spojení Po odeslaní paketu se nekontroluje doručení – zajišťuje aplikační protokol Data baleny do IP-datagramu Protokol UDP(User Datagram Protocol)

  7. Záhlaví UDP datagramu

  8. UDP datagram

  9. IP adresa – doménové jmémo Vazba IP - doménové jméno definována v DNS Celosvětově distribuovaná databáze Name servery DNS(Domain Name Server)

  10. cz sedmiraska.cz webmail.sedmikraska.cz Domény a subdomény

  11. Tečková notace (pc-30.ucebna-2.spseroznov.cz) Celé jméno – maximálně 255 znaků Řetězec – maximálně 63 znaky Řetězec se může skládat z písmen, číslic a pomlček Syntaxe jména

  12. FTP – File Transfer Protocol – 20/tcp (data), 21/tcp SSH – Secure Shell – 22/tcp, 22/udp Telnet – 23/tcp SMTP – Simple Mail Transfer Protocol - 25/tcp Domain – DNS – 53/tcp, 53/udp HTTP – HyperText Transfer protocol - 80/tcp POP3 – Post Office Protocol - 110/tcp IMAP – Internet Message Access Protocol -143/tcp HTTPS – HTTP over TLS/SSL – 443/tcp IMAPS – IMAP over SSL – 990/tcp POP3S – POP3 over SSL – 995/tcp Přehled protokolů

  13. Princip dotazu a odpovědi Webový server HTTP / HTTPSHyperText Transfer Protocol

  14. MUA – Mail User Agent – poštovní klient (MS Outlook, Mozilla Mail, Eudora …) MTA – Mail Transfer Agent – aplikace zajišťující přenos mezi mailservery (sendmail, postfix, qmail) MDA – Mail Delivery Agent – aplikace zajišťující rozdělení pošty do jednotlivých schránek Mailbox – Soubor nebo struktura souborů na serveru – jednotlivé e-maily Elektronická pošta

  15. MX (Mail Exchanger) záznam v databázi DNS Preference MX – dvoumístné číslo Směrování pošty

  16. Příkazový kanál 21/tcp po celou dobu relace otevřen Datový kanál 20/tcp otevíra se pouze při přenosu Datová spojení a přenos souborů Aktivní Pasivní FTP

  17. Model použití FTP

  18. Děkuji za pozornost. Konec prezentace
