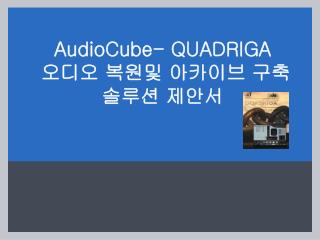

AudioCube- QUADRIGA 오디오 복원및 아카이브 구축 솔루션 제안서

1. AudioCube- QUADRIGA오디오 복원및 아카이브 구축솔루션 제안서

2. I. 시스템 개요 독일 Cube-Tec사의 QUADRIGA는 품질관리하에 사운드 아카이브를 디지털 임시 데이터 저장장치(DAT, CDR) 또는 대용량 디지털 저장장치로, 아날로그에서 디지털로 변환이 자동화된 캡쳐링 워크스테이션입니다. Quadriga Solution은 전세계에서 유일한 자동 사운드 아카이빙 솔루션으로, 모든 analogue source(Tape, reel Tape, LP)와 Digital source(CD, DAT…)등을 자동으로 최적의 파일 아카이브를 구축할 수 있게 해줍니다. AudioCube system을 사용하면 Music mastering, Sound Restoration(복구), Sound Analysis, Archive Contents 개발 등의 모든 작업을 원하는 단계와 원하는 수준의 결과물로 얻을 수 있습니다. 이는 시스템 오퍼레이터로 하여금 단조롭고 시간 소모적인 작업과정으로부터 해방시켜주면서, 동시에 최고 수준의 품질관리를 가능하게 하고, 아카이브 변환비용을 절감시켜 줍니다. QUARDRIGA는 독일의 Institute for Broadcast Technology(IRT)와 공동으로 개발되었으며 빠르게 오디오 아카이브 구축용 장비의 전세계 표준이 되어가고 있습니다.

3. < QUADRIGA 작업 흐름도 >

4. II. 시스템 구성도 < QUADRIGA 시스템 구성도 >

5. Keith Monks Record Cleaning Machines

6. <모니터 스피커> <듀얼 모니터> <LP 재생기> <A/D 컨버터> <대용량 저장장치> <QUARDRIGA 워크스테이션> <카세트 데크> <대용량 백업장치> < QUADRIGA 시스템 구성 예#1 > 오디오 아카이브 구축 시스템 <CD Drive>

7. CD-Inspector 개요 'CD-Inspector Discrete‘는 동시에 동작하도록 되어있는 16개까지의 외장 고속 CD-ROM 드라이브를 장착 가능한 완전 자동화된 디지털 오디오 캡쳐링 스테이션입니다. CD-Inspector 소프트웨어는 AudioCube 플랫폼에 특화되어 있으며, CD 또는 CD-R의 캡쳐링 과정에서 발생할 수 있는 실제적인 소프트 에러를 분석할 수 있도록 특화되어 있습니다.. CD-Inspector 소프트웨어는 4가지 출력 파일 포맷을 지원합니다 :BWF, Microsoft WAV, AIFF, DDP

8. CD-Inspector – 주요 특장점 • CD Extra,CD Plus,등의 멀티-세션 CD 의 완벽한 지원- 모든 읽기에러의 모니터링(Bad Frame Detection, C2-Error Detection)- 히든 트랙(Hidden Tracks)의 감지와 캡쳐- 서브-코드(Sub-Code) 분석- Extended TOC Reading - ISRC / UPC/EAN 코드 추출- 자동 Automatic CD TEXT Readout - CD 인덱스의 감지와 리포트- 드라이브 당12배속까지의 오디오 캡쳐링 • AudioCube 복원 툴을 사용하여 복원과 복구할 수 있도록 손상된 CD 프레임의 저장 • 존재하는 메타 데이터의 임포트 • Job-File을 통한 완벽한 원격조정 가능

9. 2. QUARDRIGATM 모듈 2-1. The AudioFile-Inspector AudioFile-Inspector는 이미 디지털 도메인에 존재하는 파일에 대한 동일한 분석적인 정밀 검사를 수행합니다. 이것은 또한 표준 WAV-file을 EBU Broadcat Wavefile Format(BWF)형태로 변환시킬 수 있도록 해줍니다. 기존의 BWF를 분석할 수 있고, BEXT Chunk, 제목, 아카이브 번호와 같은 파일에 대한 모든 정보를 보존합니다. 다른 QUARDRIGA 임포트(import) 모듈과 마찬가지로 AudioFile-Inspector는 클릭, 드롭 아웃, 클립, 위상이동, 등과 같은 발견 가능한 단일 이벤트를 식별해냅니다. 파일은 최대/평균 레벨, 신호대 잡음비, 다이나믹스, 위상 상관관계, 등이 분석되며, 결과는 자동으로 기록됩니다. 이러한 리포트는 BWF의 quality chunk에 메타 데이터의 형태로 저장됩니다. AudioFile-Inspector를 실행시키면, 분석되어질 모든 오디오 파일은 실시간 보다 빠르게 연속적으로 처리됩니다. 프로세스의 상태는 화면 디스플레이에서 모니터 할 수 있습니다 자료기록의 목적을 위해 로그 파일이 모든 분석과정에 관련된 모든 정보를 기록하고, 새로 생성된 BWF파일은 File Security Code(FSC)로 봉인 됩니다. 이것은 오디오와 메타 데이터의 통합성을 유지하고, FSC- Checker에 의해 언제든지 점검될 수 있습니다.

10. 2-2. QUADRIGA BatchProcessor QUADRIGA BatchProcessor는 전반적인 아카이브 레코딩 작업과정을 보다 최적화하는데 사용됩니다. BatchProcessor는 백그라운드에서 실행되면서, 일반적으로 단일 전송간의 상당한 시간지연을 가져오는 소모적인 과정들을 처리합니다. 또한 QUADRIGA 레코딩 모듈에 의해 만들어진 임시 BWF 데이터를 완전한 BWF 데이터로 변환하기 전 FSC를 체크하는 과정에서 부가적인 보안레벨을 제공합니다. 게다가 BatchProcessor는 QUADRIGA 시스템으로부터 서버나 대용장 저장장치로 네트워크를 통하여 데이터를 전송하기까지 합니다. BatchProcessor는 신호를 re-dithering하는 것과 같은 다른 오디오 신호처리를 할 수 있습니다. Re-sampling, normalizing, 네트워크나 인터넷을 통한 신속한 데이터 접속을 위한 브라우징 카피(browsing copies (MPEG1 layer2 또는 3, RealAudio, AC3, MLP,등))의 생산, 등과 같은 부가적인 기능의 BatchProcessor내 통합, 등이 있습니다. 이러한 모든 시간 소모적인 작업은 백그라운드에서 행해지므로, QUADRIGA 모듈은 백그라운드에서 작업이 계속되는 동안, 작업을 계속하여 수행할 수 있습니다. MP3 and other formats/ Normalizing / ReSampling/ ReDithering /CarbonCopy /TidyUp

11. 2-3. QUADRIGA Cassette-, Tape-, Turntable-Modules QUARDRIGA제품군의아날로그테이프, 카세트테이프, 턴테이블임포트(import) 모듈은, 아카이브에서가장중요한아날로그사운드저장매체를모두지원합니다.이모듈들을사용하면, 아날로그테이프머신과같은다양한데이터소스장치를QUADRIAGA로리모트콘트롤 하면서, 품질관리가가능한단일저장매체의레코딩이가능합니다. 'Advanced-Opto-Sensor-Option'을사용하면테이프의물리적인상태(배드스플라이스, 테이프의찢어짐, 세퍼레이션테이프, 등)를모니터할수있습니다. • 현재는다음과같은장비가지원됩니다. • 테이프 모듈: Studer A-807, A-812, A-816, A-820 • 카세트 모듈: Tascam 112 MK II, 112 R MK II, 122 MK III • 턴테이블 모듈: EMT 950, EMT 948, Technics SL 1000 MK II P

12. 2-4. QUADRIGA BWF-Editor BWF-Editor는QUARDRIGA제품군에가장최근에출시된솔루션입니다. BWF-Editor를사용하면완성된BWF 파일을프로세스하고, 열고, 재생할수있으며, BWF 메타데이터를보고, 편집할수있으며, 이를위해필요한기능은다양한QUARDRIGA 임포트(import) 모듈의설계에반영되어있습니다. BWF파일을생성시키기위한사용자인터페이스는디스플레이의하단에위치한단축키,등이있습니다. PhaseScope, PPM-Meter, Wave Form Display와같은여러AudioCube 툴들의통합으로이과정은쉽게처리됩니다. 편집이필요할경우에는, QUARDRIGA로부터직접WaveLab 오디오편집기를실행할수있습니다. QUARDRIGA 퀄리티리포트는또한BWF-Editor에표시되며, “파일선택-윈도우”에서네트워크상에있는저장장치로부터BWF파일을직접선택할수있습니다. BWF-Editor는작업자로하여금BWF 메타데이터(예를들어BEXT-Chunk,등)를편집할수있도록해줍니다. 이것은작업자로하여금, XML형태로완벽하게익스포트(export)될수있는기존의메터데이터정보에보다자세한정보를추가할수있도록해줍니다. 더욱이BWF-Editor는기존파일의보안암호를점검하거나새로운FSC(File Security Code)를생성하는데사용될수있습니다.

13. 3. 소프트웨어 /편집기 기본 AudioCube 5 시스템은 AudioCube / SurroundCube 구조에 가장 적합하게 설계되었고, HDA사의 신호처리 기술을 최대한 사용할 수 있도록 된 Wavelab 과 NUENDO 두 가지의 강력한 편집기를 내장하고 있습니다. Windows XP Wavelab 5 NUENDO 3 MasterSection

14. 4. 소프트 웨어 옵션 4-1. 복원 툴DeNoiser- 광대역의 잡음을 20dB까지 음의 왜곡없이 제거( 기본 시스템에 내장) DeClicker- 클릭 과 팝 잡음제거를 위한 최적의 툴( 기본 시스템에 내장) RepairFilter- 원음을 손상시키지않고 오디오의 불필요한 부분을 제거 DECrackler- 비닐 레코드 판이나 필름 사운드의 복원에 주로 사용 DeScratcher- Optimized for disturbances of up to 1,000 샘플 크기까지의 스크래치를 제거하도록 최적화된 툴로 수동 변환기도 내장 DeClipper- 디지털 클립을 식별하고 제거 –자동으로 정상적인 파형의 형태로 계산 DeBuZZ- 험과 Buzz 잡음의 제거를 위해 최적화된 적응 툴 Azimuth- 1/25 샘플크기까지의 위상에러(Dynamic Shifting포함)를 식별하여 수정 – Auto Mode 내장 DeES-(De-Esser) “여태껏 내가 들었던 것 중에 최고!”- Dave Foister- Studio Sound Magazine DeMotorizer- 캠코더 모터 소음제거를 위해 최적화된 툴 SpectralDeHiss- 실시간으로 지속적인 배경소음을 자동으로 분석하여 소음을 제거

15. 4-2. 분석 툴Analyzers Suite- 4 VPI Bundle- ZoomAnalyzer; SpectroGraph; MatrixScope; PhaseScope

16. 4-3. 스테레오 마스터링 툴Loudness Maximizer- 잡음이나 음색의 변화없이 소리의 크기를 증가시킴 (기본시스템에 포함) Spectralizer- 기존의 enhancer사용시의 부작용없이 음의 명료도와 투명함을 복원(기본시스템에 포함) Magneto –아날로그 테이프 레코더의 컴프레션과 세츄레이션을 그대로 디지털로 재현 FreeFilter - 선형적 위상의 3rd옥타브 EQ와 일체형의 분석기를 사용하여 소리의 특성을 그대로 재현 DoubleRate –고음질로 샘플레이트를 선형적으로 두배로 하거나 절반으로 조절 AnalogEQ –디지털 도메인에서 아날로그 필터를 그대로 재현한 7 밴드 EQ FreeShaper –뛰어난 디더링, noise shaping 툴 – to 8, 16,20 또는 24 bits Multicomp - 5 밴드 마스터링 컴프레서 DDP-Solution –DDP 프리 마스터링 소프트웨어 Sony 1630 Interface- Sony PCM 1610/ 1613 U-Matic 인터페이스와 소프트웨어

17. IV. QUARDRIGA의 주요장점 QUADRIGA는범용적이면서확장성있는시스템으로서전문적인어플리케이션에적합한시스템입니다. QUADRIGA는녹음장소가필요로하거나, 네트워킹이지원되는편집과복원시스템이필요하거나, 온라인아카이브에빠른접속이필요로한곳에적합한시스템입니다 -품질관리하의아카이브변환작업에가장적합하게설계 -아날로그매체로부터디지털대용량저장장치로의레코딩과정에서작업자를자동으로보조 -뛰어난기록보고기능과여러단계의보안레벨제공 -다양한사용자요구사항을만족시키기위한- 범용, 확장, 모듈화된구조 -모든표준네트워크프로토콜(ATM,FDDI, Ethernet)지원 -모든개방형구조의저장장치와의인터페이스제공 -시간소모적이고단조로운작업을자동으로처리하여인간의실수배제 -아카이브변환과관리비용절감 -오디오데이터스트림에서발생하는에러를감지하여보고 -다국어지원

18. V. 전세계 주요 사용자 리스트 MSM( Mastering Studio Munich) - 독일 My To Records – 이탈리아 NHB-Studios – 독일 Solo Master - 브라질 Sonopress – 독일 Syrinx – 독일 Tape Transfer – 독일 마스터링 & 복원 필름 사운드 복원 Bernie Grundman Mastering - 미국 Absolute Audio- 미국 Alliance Atlantis Films - 캐나다 DeNoise.com - 미국 Capitol Mastering - 미국 Castek SystemsSolutions - 미국 Colossal Mastering – 미국 Falcon Picture Group - 미국 FullerSound - 영국 Gateway Mastering & DVD – 미국 Sterling Productions - 미국 Grand Mastering - 캐나다 Image Group Post - 미국 Karisma Audio – 캐나다 Marcussen Mastering – 미국 Narada Productions - 미국 RSRT Recording – 미국 VP Records – 미국 Westside Sound – 미국 Wolf Productions – 미국 Emil Berliner Studios / Deutsche Gramophon –독일 EROC – 독일 Hessisches Staatstheater - 독일 High Voltage – 독일 INA Phonotheque -프랑스 Todd-AO( Liberty Livewire )- 미국 The Sounding Post– 미국 Chace Productions - 미국 POP( Pacific Ocean Post) Sound – 미국 Alliance Atlantis Films - 캐나다 TaurusMediaTechnik – 독일 ScreenSound - 호주 오디오 복원 & 아카이브 National Archives – 미국 Sound Solutions – 미국 The Criterion Collection - 미국 National Audio Restoration Services - 미국 The Smithsonian Institution – 미국 VidiPax – 미국 Absolute Audio- 미국 Bayerischer Rundfunk – 독일 CNA-National Archive – 룩셈부르크 Emil Berliner/Deutsche Gramophone – 독일 INA Phonotheque - 프랑스 RTE – 아일랜드 Screen Sound - 호주 National Library of Australia (NLA) - 호주 AITSIS - 호주 Australian National Archive – 호주 Phonogram Archive – 오스트리아 Regione Sicilia - 이탈리아 Zweites Deutsches Fernsenhen - 독일 방송 & 아카이브 National Public Radio- 미국 Radio Spirits - 미국 Austrian Broadcast (ORF) – 오스트리아 Bayerischer Rundfunk Werbung –독일 Broadcast Technology Institute (IRT) - 독일 North German Broadcast – 독일 Radio Bremen – 독일 Radio Swiss Romande (RSR) - 스위스 Southwest Broadcast (SWR) – 독일 SRT– 독일 Swiss Radio (DRS)– 스위스 Swiss Radio International (SRI)–스위스 YLE - Finnish Broadcast- 핀란드

19. QUADRIGA™가 필요한 이유 일반적인 유럽의 방송국은 약 500,000 에서 1.500,000 사운드 캐리어(미디어)를 사운드 아카이브에 보유하고 있습니다. QUADRIGA는 단일 사운드 캐리어 아카이브에서 대용량 스토리지 시스템으로 변환을 위한 전문화된 솔루션입니다. 이 분야에서 QUADRIGA는 비교대상이 없는 세계적인 기술과 시장을 점유하고 있으며, 약 80%의 시장 점유율을 자랑하고 있습니다.

20. QUADRIGA™ 구성요소 • 전문화된 캡쳐링 장치 • 고품질 디지털 오디오 신호의 소프트웨어 분석 • (각종 오디오 테이프, LP, CD, 등) 특징 • 디지타이즈된 오디오 스트림의 자동 모니터링 및 로그데이터 작성 (아카이브의 중요도에 따른 기술적 파라미터의 생성) • 오디오 품질 및 노이즈의 자동감지 : audio drop-outs, clipping, clicks, hum, signal to noise ratio, azimuth/phase, analogue distortion error, and splice identification and analysis • 캡쳐된 오디오와 함께 연관된 모든metadata 와error report를 함께 저장(표준화된 EBU Broadcast Wavefile Format (BWF) )

21. QUADRIGA User-Interface

22. QUADRIGA Wave View with Audio Events

23. QUADRIGA-Hardware integrated native audio workstation multi-channel 24-bit, 96kHz (dual Wire 192 kHz) Dual Intel Xeon Processors, 3.2GHz

24. QUADRIGA™명칭의 의미 QUADRIGA : QUality from Analogue to Digital RIGorously Analyzed QUADRIGA is a trademark of the Institute for Broadcasting Technologies (IRT) and exclusive licensed to Cube-Tec IRT Institut fuer Rundfunktechnik GmbH - the Broadcast Technology Institute, Collaborative Researchwww.irt.de

25. 표준화 활동 Cube-Tec/HDA은 EBU(the broadcasting standardisation board of the European Union) 와 독일, 오스트리아 스위스 방송국 들의 연합 연구기관인 IRT(Institute for Broadcasting Technologies) 와 공동으로 QUADRIGA를 개발 하였으며, 아카이브 사운드 포맷인 (BWF)를 표준화 하였습니다. ISO (the International Organisation for Standardisation)와 함께 사운드와 메타데이터 아카이빙의 차세대 세계표준을 개발하고 있습다. ISO/MPEG-7 audio group의 chairman 또한 Cube-Tec/HAD가 맡고 있습니다.

26. Standardisation Work for the European Broadcast Union

27. Standardisation Work for ISO/MPEG

28. CD-Inspector Jukebox 500장 이상의Audio-CD 가 한꺼번에 대용량 디지털 스토리지로 변환될 수 있으며, CD-Inspector는 변환시 발생하는 모든 에러를 감지하는 것을 보장하며, 자동으로 결과를 리포트 해줍니다. Real Audio, MP2, MP3, AAC plus, 등의 Browsing copy 가 자동으로 품질 관리하에 생성될 수 있습니다.

29. QUADRIGA Customers from National Archives C N A – National Archive, Luxembourg

30. QUADRIGA & Restoration customer list • Radio Bremen, Germany • Radio Spirits, USA • Radio Telefis Eireann (RTE), Ireland • Screensound, Australia • Smithsonian Institution, USA • Sonopress / Bertelsmann, Germany • Southwest Broadcast (SWR),Germany • Swedish Radio, Sweden • SRT, Germany • Swiss Radio (DRS), Switzerland • Swiss Radio International (SRI), Switzerland • Tape Transfer, Germany • TaurusMedia Technik, Germany • TecMath, (blue order) Germany • VidiPax, USA • WPEG / WDR, Germany • Westside Sound, USA • Wolf Productions, USA • War Memorial Museum, Australia • YLE - Finnish Broadcast, Finland • Zweites Deutsches Fernsehen • Absolute Audio, USA • AIATSIS, Australia • Austrian Broadcast (ORF), Austria • Bayerischer Rundfunk, Germany • Broadcast Technology Institute (IRT), Germany • Casablanca Sound & Picture, Canada • Chace Productions, USA • CNA - National Archive, Luxembourg • DeNoise.com, USA • Emil Berliner Studios / Universal, Germany • INA – Phonotheque, France • Liberty Livewire/ Todd-AO / POP Sound, USA • Library of Congress, USA • National Archive, Denmark • National Archives, USA • National Archives, Australia • National Audio Restoration Services, USA • National Public Radio Washington (NPR), USA • National Library of Australia (NLA), Australia • National Library of New Zealand • North German Broadcast (NDR), Germany • ORF Austrian Public Radio, Austria • Phonogrammarchiv, Austria

31. PRESTOSurvey of Broadcast Archives Holdings The survey of ten major archives found about • 1 million hours of film • 1.6 million hours of video recordings • 2 million hours of audio recordings Total European holdings of broadcast material are probably 50 times larger: • 50 million hours of film • 100 million hours of video • 100 million hours of audio Research was done by Richard Wright (BBC) 2003

32. 연간 오디오 총 보존 시간 • Total Audio preservation hours per year: • 20 000 from BBC, INA, NAA, ORF • Total Intake of new material per year: • 80 000 hours of audio = 4x rate of preservation • - 구식 장비와 기술 • - 시간이 지날 수록 비용증가(매체의 상태열화와 재생장비의 문제)- 10 년 내에 해결되어야함 Research was done by Richard Wright (BBC) 2003

33. 보존 상태 • Obsolescence: 아카이브 의최소 2/3 기존의 형태로 사용불가 • Deterioration:아카이브 의약1/3 이 한가지 이상의 열화 발생 • Fragile media:아카이브 의약¼ 이 쉽게 손상이 갈수 있어서 접근 불가

34. PrestoSpace EU- IST- Reseach- Project 6th Frame program Integrated Project 1st call Presto is the follow on project from PRESTO 500 men/months per year, with a running time of 3 years. (Project volume 9 Million EUR) Cube-Tec was chosen as a partner for the audio restoration. Project Leader BBC, INA, RAI Restoration 20% Approval Feb. 2004 Start of Restoration June 2004

35. Cube-Tec • 50 이상의 전세계 유명 사운드 아카이브가 QUADRIGA technology를 사용 • QUADRIGA의 개념은 analogue 와 digital Archive sound carrier - High-speed automatic CD-Audio, DAT, PCM 1630 U-Matic capturing. • Cube-Tec은 새로운 아카이브 저장과 메타데이터 포맷의 전세계 표준 을 주도 • 독보적인 ‘Audio-Capturing’, ‘Analysis & Workflow Management’ , ‘Standardization’기술 보유
