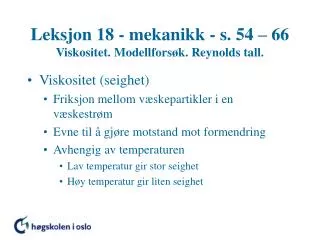

  1. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Viskositet (seighet) • Friksjon mellom væskepartikler i en væskestrøm • Evne til å gjøre motstand mot formendring • Avhengig av temperaturen • Lav temperatur gir stor seighet • Høy temperatur gir liten seighet

  2. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Mål for viskositet • Fastlegges ved forsøk w = wmaks W - friksjonskraft F - trekkraft x  A w = 0

  3. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Mål for viskositet • Fastlegges ved forsøk - dynamisk seighet -

  4. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Mål for viskositet • Fastlegges ved forsøk - kinematisk seighet

  5. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Englers apparat Englers apparat er en tank med et volum på 200 cm3. I bunnen av tanken er det montert en dyse. Ved måling av viskositeten til en væske tar man tiden (t) det tar for væsken å renne ut av Englers apparat og sammenligner det med tiden(to) destillert vann ved 20 oC bruker på å renne ut av det samme apparatet. Forholdet mellom tiden t og to er viskositeten angitt i grader Engler ( oE ). -

  6. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Modellforsøk • Betingelser for fysikalsk likhet mellom to væskestrømmer • Proporsjonalitet i ytre mål • Proporsjonalitet i overflatenes beskaffenhet • Proporsjonalitet mellom alle krefter som påvirker strømningen

  7. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Modellforsøk • Proporsjonalitet i ytre mål d1 l1 d2 l2

  8. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Modellforsøk • Proporsjonalitet i overflatenes beskaffenhet Rørvegg k- ruhet d

  9. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Modellforsøk • Proporsjonalitet mellom alle krefter som påvirker strømningen F W m·a m F - trykkraft W - friksjonskraft m·a - massekraft

  10. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Modellforsøk • Proporsjonalitet mellom alle krefter som påvirker strømningen F W m·a m

  11. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Reynolds tall  Dimensjonsanalyse 

  12. Leksjon 18 - mekanikk - s. 54 – 66Viskositet. Modellforsøk. Reynolds tall. • Reynolds tall  w – strømningshastighet d - diameter  - kinematisk viskositet
